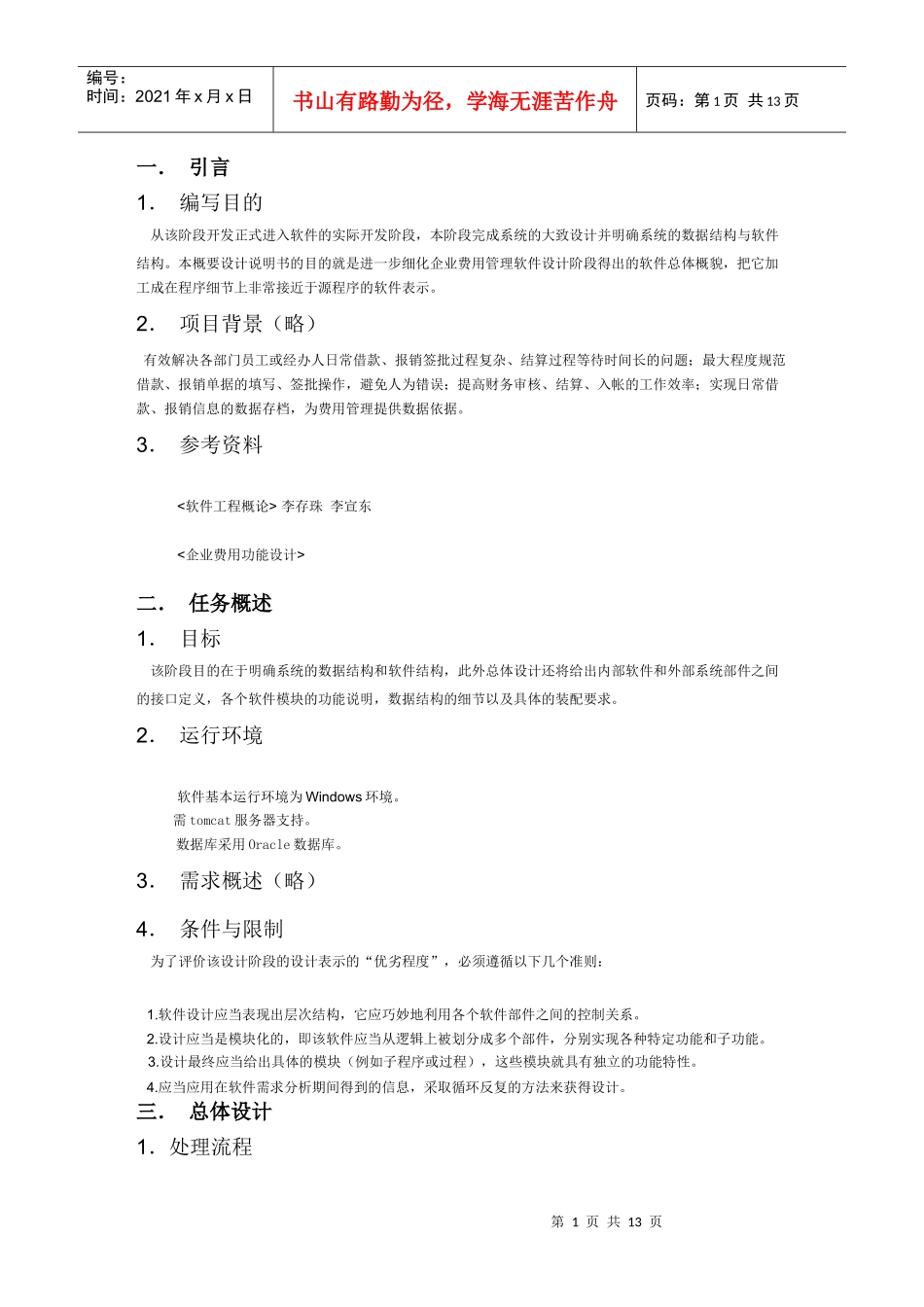

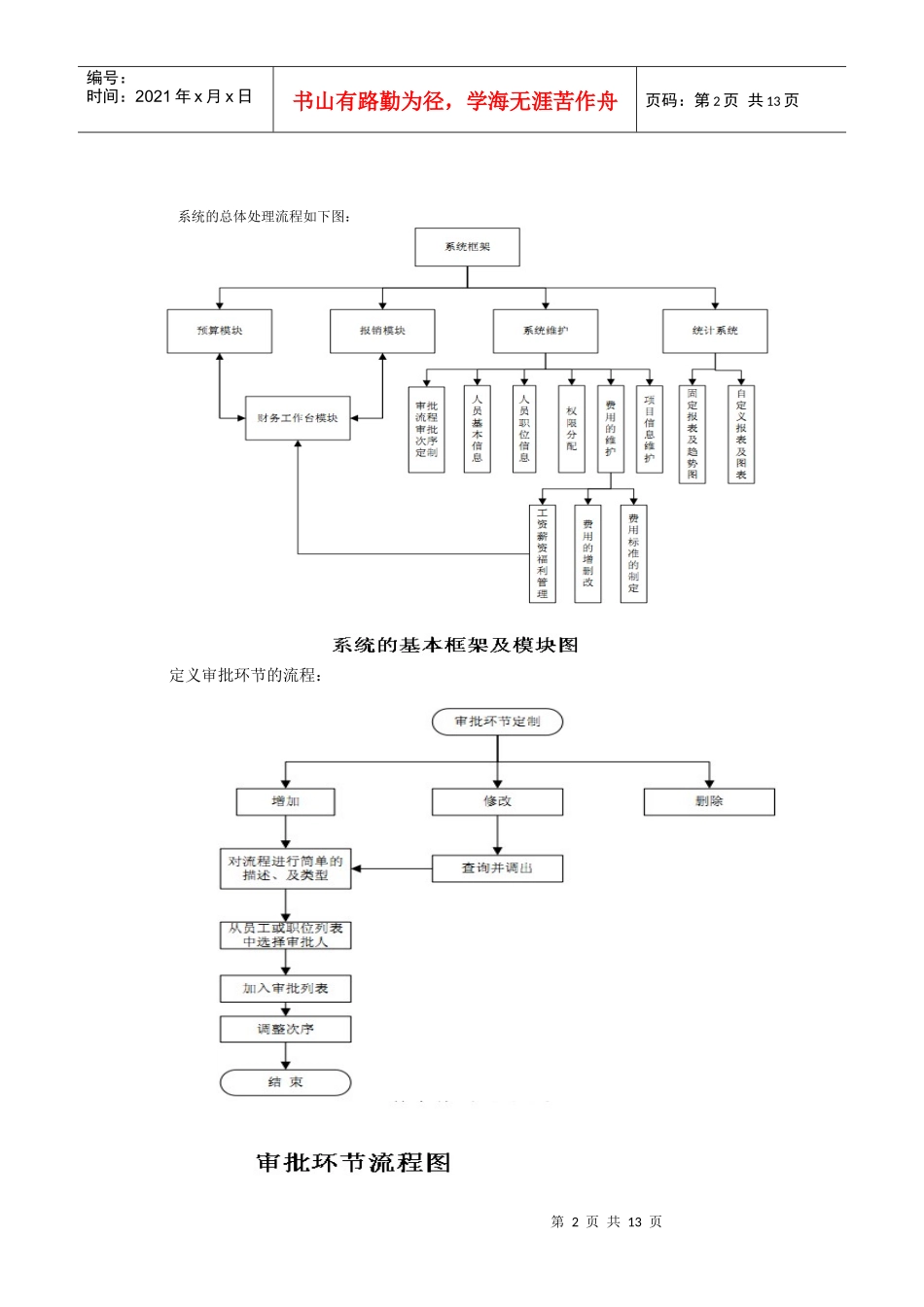

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一．引言1．编写目的从该阶段开发正式进入软件的实际开发阶段，本阶段完成系统的大致设计并明确系统的数据结构与软件结构。本概要设计说明书的目的就是进一步细化企业费用管理软件设计阶段得出的软件总体概貌，把它加工成在程序细节上非常接近于源程序的软件表示。2．项目背景（略）有效解决各部门员工或经办人日常借款、报销签批过程复杂、结算过程等待时间长的问题；最大程度规范借款、报销单据的填写、签批操作，避免人为错误；提高财务审核、结算、入帐的工作效率；实现日常借款、报销信息的数据存档，为费用管理提供数据依据。3．参考资料<软件工程概论>李存珠李宣东<企业费用功能设计>二．任务概述1．目标该阶段目的在于明确系统的数据结构和软件结构，此外总体设计还将给出内部软件和外部系统部件之间的接口定义，各个软件模块的功能说明，数据结构的细节以及具体的装配要求。2．运行环境软件基本运行环境为Windows环境。需tomcat服务器支持。数据库采用Oracle数据库。3．需求概述（略）4．条件与限制为了评价该设计阶段的设计表示的“优劣程度”，必须遵循以下几个准则：1.软件设计应当表现出层次结构，它应巧妙地利用各个软件部件之间的控制关系。2.设计应当是模块化的，即该软件应当从逻辑上被划分成多个部件，分别实现各种特定功能和子功能。3.设计最终应当给出具体的模块（例如子程序或过程），这些模块就具有独立的功能特性。4.应当应用在软件需求分析期间得到的信息，采取循环反复的方法来获得设计。三．总体设计1．处理流程第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页系统的总体处理流程如下图：定义审批环节的流程：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页角色分配流程：预算审批流程设计：第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页预算申请流程设计第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页报销流程审批设计图申请流程处理：三．数据结构设计第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页1．逻辑结构设计系统核心数据库用户账户表USERACCOUNT字段名注释类型长度是否NULL默认值主外键约束UserId用户IDNUMBER4notPKUserName用户名Varchar250notAccount账号Varchar250not唯一Password密码Varchar250notCreateTime创建时间Datenot序列名：SEQ_USERACCOUNT角色表ROLES字段名注释类型长度是否NULL默认值主外键约束RoleId角色IDNUMBER4notPKRoleName角色名Varchar250not可用功能Varchar250not序列名：SEQ_ROLES工作流节点信息表NodeINFO字段名注释类型长度是否NULL默认值主外键约束NodeId节点IDNUMBER4notPKRoleId角色IDVarchar250NULLFKUserId用户IDNUMBER4NULLFKGuideNode前驱节点NUMBER4NULLFKPostfixNode后缀节点NUMBER4NULLFKAuditing是否审核Varchar250not0值：0、1、2、3FlowId流程IDNUMBER4notFKAuditing注：0未审核1审核通过2、不通过3、审核中序列名：SEQ_NodeINFO工作流日志信息表NodeLog字段名注释类型长度是否NULL默认值主外键约束NodeId节点IDNUMBER4notPK第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页Agreement是否同意Varchar250NULLUserId用户IDNUMBER4NULLFKsuggestion审批意见Varchar2200NULLDate审批日期DateNOT工作流基本信息表FLOWINFO字段名注释类型长度是否NULL默认值主键约束FlowId流程IDNUMBER4notPKFlowName流程名Varchar250notCharter_Member发起人Varchar250notCreateDate创建日期Datenot序列名：SEQ_FLOWINFO具体业务数据库基本资料表部门信息表Department字段名注释类型长度是否NULL默认值主键约束Deptno部门号NUMBER4notPKDeptName部门名Varchar250not唯一序列名：SEQ_Department职位信息表Job字段名注释类型...
