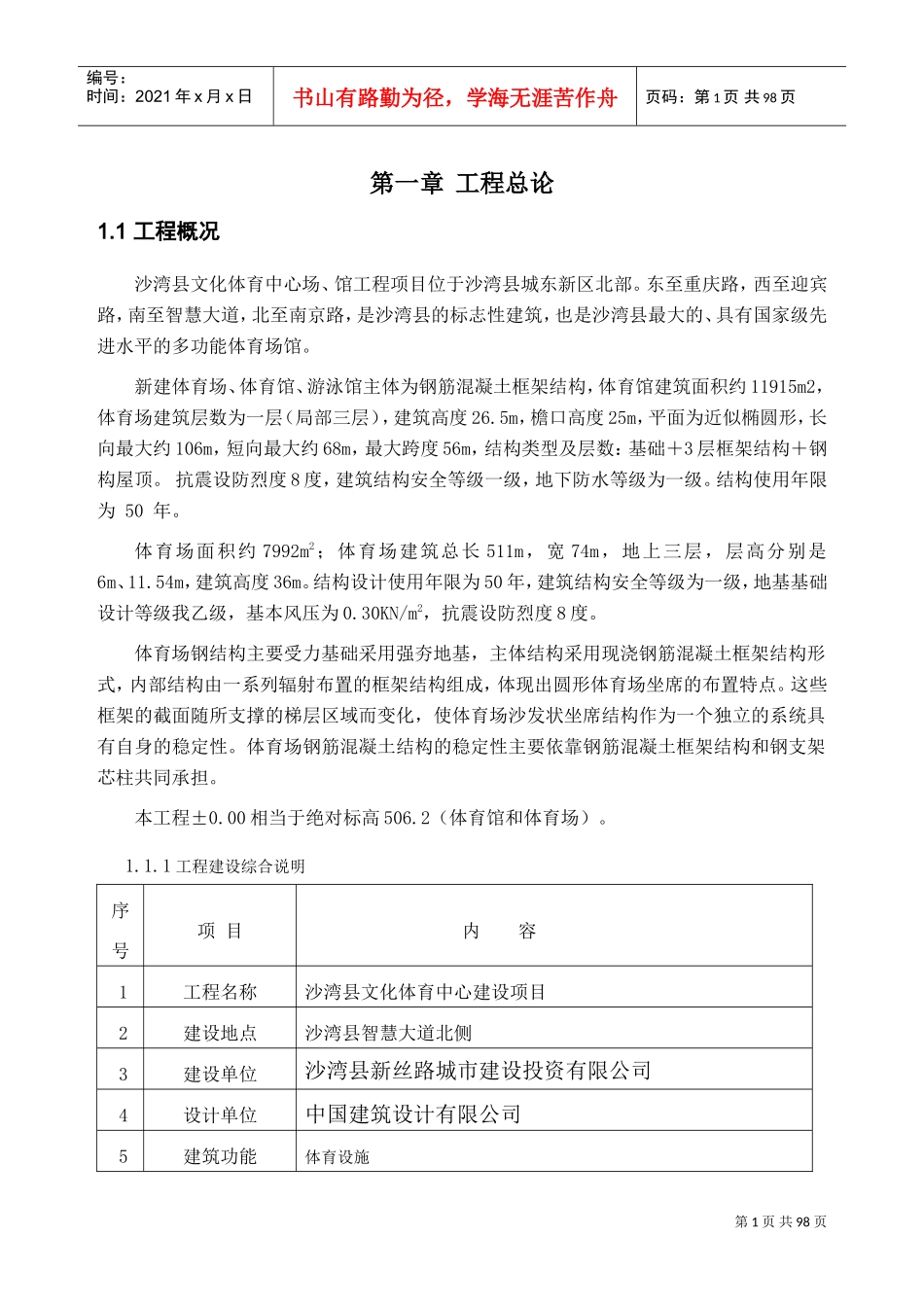

第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共98页第一章工程总论1.1工程概况沙湾县文化体育中心场、馆工程项目位于沙湾县城东新区北部。东至重庆路，西至迎宾路，南至智慧大道，北至南京路，是沙湾县的标志性建筑，也是沙湾县最大的、具有国家级先进水平的多功能体育场馆。新建体育场、体育馆、游泳馆主体为钢筋混凝土框架结构，体育馆建筑面积约11915m2，体育场建筑层数为一层（局部三层），建筑高度26.5m，檐口高度25m，平面为近似椭圆形，长向最大约106m，短向最大约68m，最大跨度56m，结构类型及层数：基础＋3层框架结构＋钢构屋顶。抗震设防烈度8度，建筑结构安全等级一级，地下防水等级为一级。结构使用年限为50年。体育场面积约7992m2；体育场建筑总长511m，宽74m，地上三层，层高分别是6m、11.54m，建筑高度36m。结构设计使用年限为50年，建筑结构安全等级为一级，地基基础设计等级我乙级，基本风压为0.30KN/m2，抗震设防烈度8度。体育场钢结构主要受力基础采用强夯地基，主体结构采用现浇钢筋混凝土框架结构形式，内部结构由一系列辐射布置的框架结构组成，体现出圆形体育场坐席的布置特点。这些框架的截面随所支撑的梯层区域而变化，使体育场沙发状坐席结构作为一个独立的系统具有自身的稳定性。体育场钢筋混凝土结构的稳定性主要依靠钢筋混凝土框架结构和钢支架芯柱共同承担。本工程±0.00相当于绝对标高506.2（体育馆和体育场）。1.1.1工程建设综合说明序号项目内容1工程名称沙湾县文化体育中心建设项目2建设地点沙湾县智慧大道北侧3建设单位沙湾县新丝路城市建设投资有限公司4设计单位中国建筑设计有限公司5建筑功能体育设施第2页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共98页5建筑功能体育设施6项目类别公共建筑7建筑面积27099㎡8占地面积/9建筑使用年限50年10建筑层数地上二层，局部三层11建筑高度36m12结构类型框架结构13招标范围施工图全部内容14资金来源拨款15承包方式包工包料16计划开工日期2017年5月20日计划竣工日期年月日（合同工期2018年11月20日）17工期日历日550天（日历日数）18要求质量标准合格1.2工程特点、难点与重点1.2.1本工程特点1、建筑物占地面积及占用空间大，造型独特。利用钢结构桁架及柱构成了富有表面张力的曲面外形给建筑物以活力。2、施工要求高：本工程无论工程质量、安全、进度，还是文明施工、环境保护、职业健康等各方面都提出了严格要求，必须从思想上转变观念，组织上保障有力，技术措施先进、科学，管理上严格落实，才能达成既定目标。3、施工项目、施工内容多，施工干扰大：本工程不仅包括了体育馆工程、体育场工程等主体工程土建施工，还包括了钢结构制作与安装和机电设备安装工程及部分设备的采购等第3页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共98页工程，施工项目、施工内容多而繁杂，须科学规划，统筹安排，精心组织，严格管理。4、体育场馆工程施工部位较多，工程量大，施工工期较短，施工强度较大，本工程建设内容：含体育馆、体育场、游泳馆、锅炉房、场地平整及附属设施的建筑安装工程等，总计混凝土工程量约35000m3，工程量较大。本工程包括土方开挖、基础强夯、混凝土浇筑、钢结构制作安装及玻璃幕墙等，工期仅约500日历天，其中约5个月在冬期。施工过程中汛期雨水天气有可能影响施工工期，另基础强夯、钢结构制作安装及幕墙施工等与土建混凝土的施工干扰较大，影响施工工期。1.2.2本工程施工难点1、体育场、馆造型独特，看台结构和钢屋盖投影为椭圆形，使得测量放线施工难度大。建筑物平面轴线定位复杂，超长距离测量，达到精确测量有一定的难度；主体钢屋盖呈双曲面，各点标高不一，对于屋顶桁架安装时的三维空间定位精度控制难度大。2、主体与钢结构部分吊装时单件构件重量大、体态长、悬挑跨度大，需使用多台大型机械，使得屋盖钢桁架吊装施工难度大。3、本工程工程量大，施工项目多，交叉作业多，工期紧张，任何一个环节出现问题，都将影响整个工程的顺利实施。因此如何采取切实、可行的施工技术措施...
