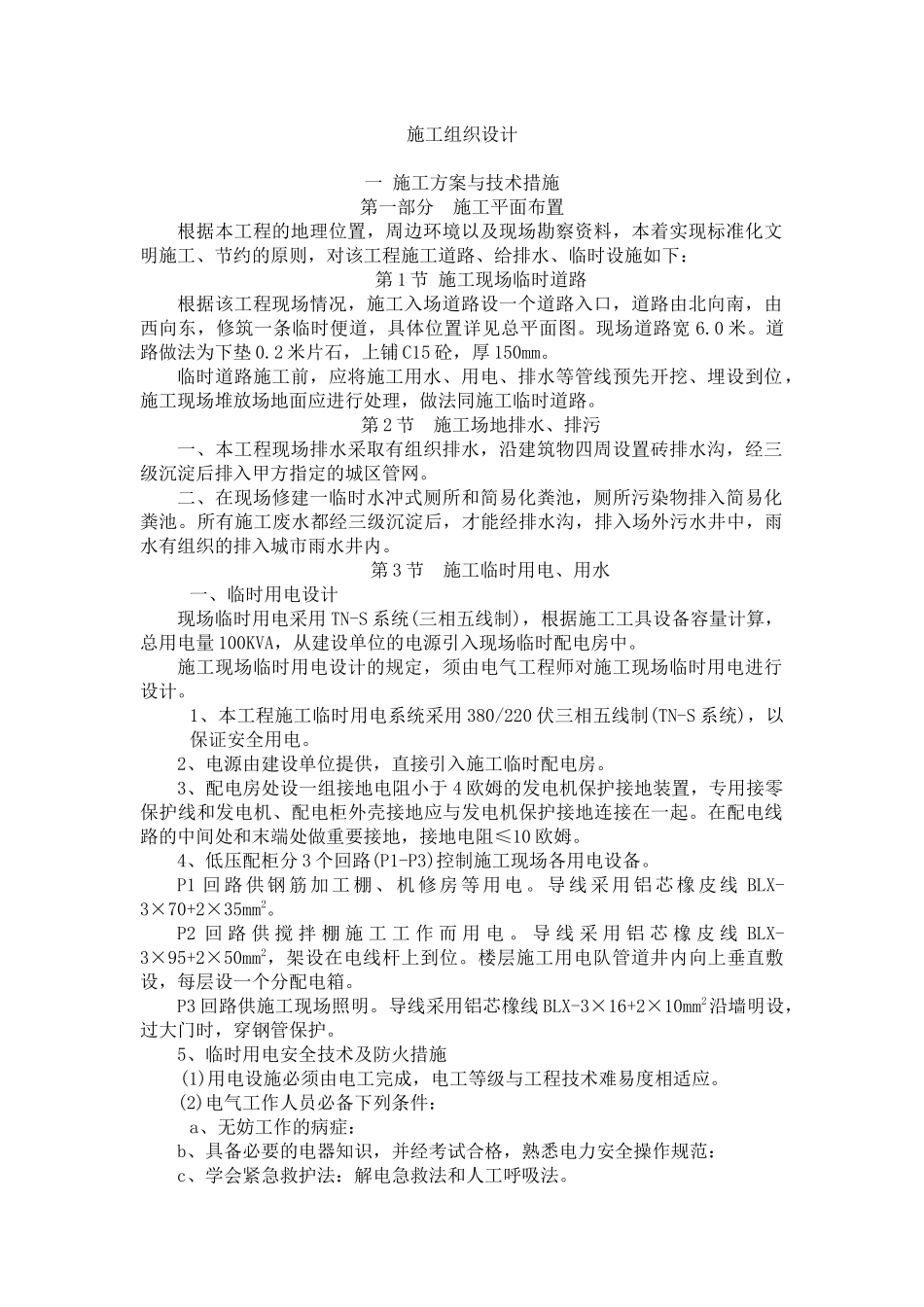

施工组织设计一施工方案与技术措施第一部分施工平面布置根据本工程的地理位置，周边环境以及现场勘察资料，本着实现标准化文明施工、节约的原则，对该工程施工道路、给排水、临时设施如下：第1节施工现场临时道路根据该工程现场情况，施工入场道路设一个道路入口，道路由北向南，由西向东，修筑一条临时便道，具体位置详见总平面图。现场道路宽6.0米。道路做法为下垫0.2米片石，上铺C15砼，厚150mm。临时道路施工前，应将施工用水、用电、排水等管线预先开挖、埋设到位，施工现场堆放场地面应进行处理，做法同施工临时道路。第2节施工场地排水、排污一、本工程现场排水采取有组织排水，沿建筑物四周设置砖排水沟，经三级沉淀后排入甲方指定的城区管网。二、在现场修建一临时水冲式厕所和简易化粪池，厕所污染物排入简易化粪池。所有施工废水都经三级沉淀后，才能经排水沟，排入场外污水井中，雨水有组织的排入城市雨水井内。第3节施工临时用电、用水一、临时用电设计现场临时用电采用TN-S系统(三相五线制)，根据施工工具设备容量计算，总用电量100KVA，从建设单位的电源引入现场临时配电房中。施工现场临时用电设计的规定，须由电气工程师对施工现场临时用电进行设计。1、本工程施工临时用电系统采用380/220伏三相五线制(TN-S系统)，以保证安全用电。2、电源由建设单位提供，直接引入施工临时配电房。3、配电房处设一组接地电阻小于4欧姆的发电机保护接地装置，专用接零保护线和发电机、配电柜外壳接地应与发电机保护接地连接在一起。在配电线路的中间处和末端处做重要接地，接地电阻≤10欧姆。4、低压配柜分3个回路(P1-P3)控制施工现场各用电设备。P1回路供钢筋加工棚、机修房等用电。导线采用铝芯橡皮线BLX-3×70+2×35mm2。P2回路供搅拌棚施工工作而用电。导线采用铝芯橡皮线BLX-3×95+2×50mm2，架设在电线杆上到位。楼层施工用电队管道井内向上垂直敷设，每层设一个分配电箱。P3回路供施工现场照明。导线采用铝芯橡线BLX-3×16+2×10mm2沿墙明设，过大门时，穿钢管保护。5、临时用电安全技术及防火措施(1)用电设施必须由电工完成，电工等级与工程技术难易度相适应。(2)电气工作人员必备下列条件：a、无妨工作的病症：b、具备必要的电器知识，并经考试合格，熟悉电力安全操作规范：c、学会紧急救护法：解电急救法和人工呼吸法。(3)在停电或部分停电的电气设备上工作必须完成下列措施：(a)使用专线，固定在导体上，严禁用缠绕的方式进行接地。(b)在一经合闸即可送电到工作地点的开关和和刀闸的操作把手上应悬挂“禁止合闸，线路有人工作”的标示牌。(c)电工作应设专人监护，并使用绝缘工具执行，安全操作规程人体不得同时接触两根线头。(d)严禁在工作中移动或拆除遮栏、接地线和标示牌。(e)电气设备灭火措施：首先将有关设备的电气切断，然后进行救火。对带电设备应使用干式火器、二氧化碳灭火器或四氧化碳灭火器等灭火，不得使用泡沫灭火器，对用油设备应使用泡沫灭火器或干澡砂子灭火。(f)触电急救：首先切断电源，使触电者与电源脱离接触，若触电者已停止呼吸，应立即对触电者恢复到自然呼吸为止。除确诊死亡外，中途不得停顿。(g)建立临时用电安全技术档案6、施工现场配电线路的布置应符合以下要求：7、配线工程的布置的规范和技术要求：(1)架设在道路一侧，不得妨碍交通。(2)施工现场所有用电设备，除有保护接零外，还必须在设备支线的首端设置电保护装置。(3)根据现场情况，穿过施工道路的线路采用BLV铝芯塑料线穿DN100钢管明敷。配管时，首先检查钢管有无毛刺，裂缝，不符合标准的不能使用。(4)架空线路敷设a、除要求取得质量合格证外，施工前进行外观检查木质电杆、导线、绝缘等应符合规范要求，不得有缺陷。b、埋设必须根据施工平面布置图。进行测量放线工作，施工测量后，进行杆坑的挖掘，按施工规范进行埋设。c、导线架设必须按规范施工，跨越物与导线的距离必须符合安全用电的最小距离。d、设采用三相五线制，A、B、C三相相线，工作零线、保护零线应分色。(5)瓷夹、瓷柱在安装前应检查其外观质量，发现破裂者不得使用，配线时瓷柱、瓷夹板应固定牢。(6)用电设备的安...
