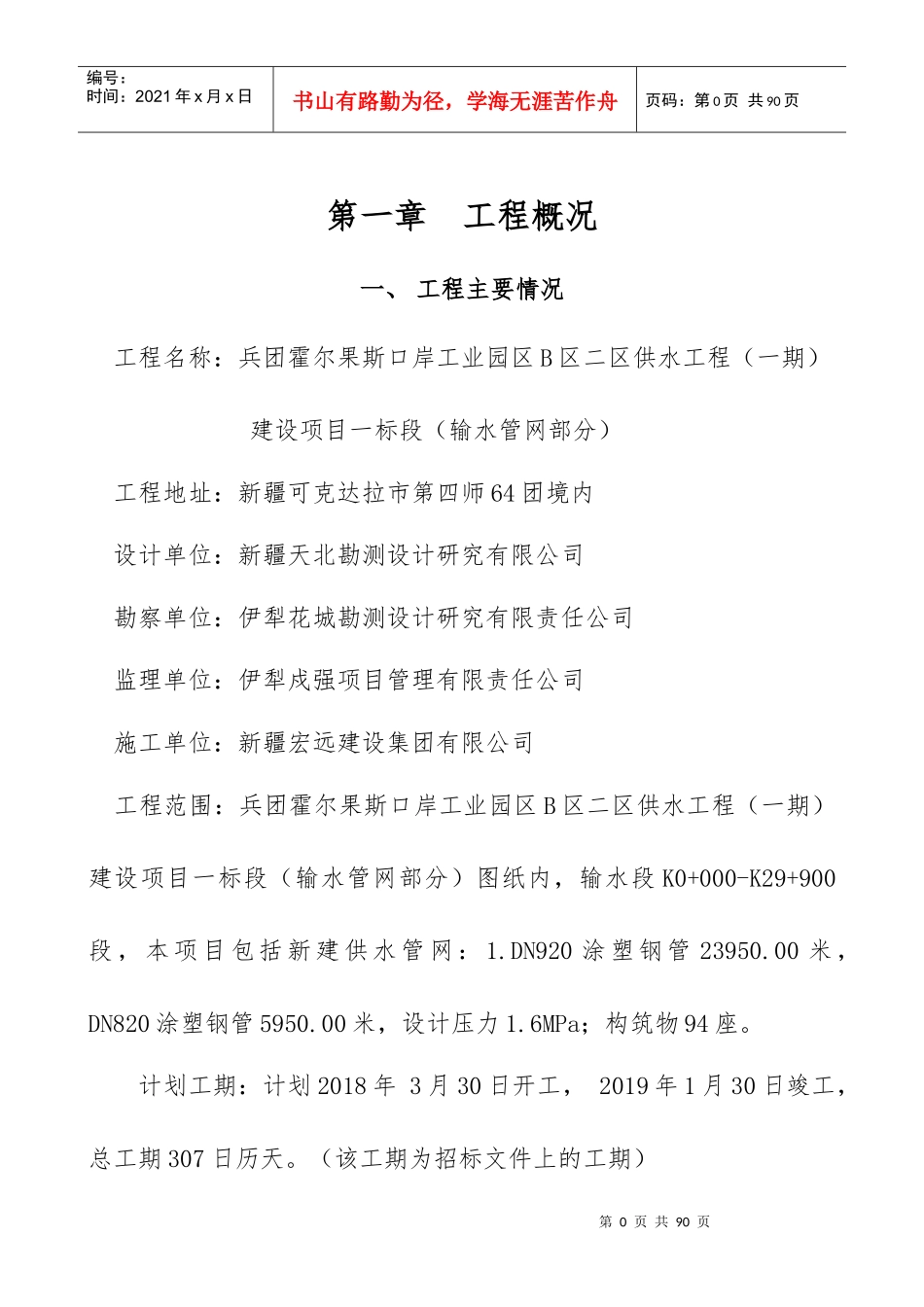

第0页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共90页第一章工程概况一、工程主要情况工程名称：兵团霍尔果斯口岸工业园区B区二区供水工程（一期）建设项目一标段（输水管网部分）工程地址：新疆可克达拉市第四师64团境内设计单位：新疆天北勘测设计研究有限公司勘察单位：伊犁花城勘测设计研究有限责任公司监理单位：伊犁戍强项目管理有限责任公司施工单位：新疆宏远建设集团有限公司工程范围：兵团霍尔果斯口岸工业园区B区二区供水工程（一期）建设项目一标段（输水管网部分）图纸内，输水段K0+000-K29+900段，本项目包括新建供水管网：1.DN920涂塑钢管23950.00米，DN820涂塑钢管5950.00米，设计压力1.6MPa；构筑物94座。计划工期：计划2018年3月30日开工，2019年1月30日竣工，总工期307日历天。（该工期为招标文件上的工期）第1页共90页第0页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页二、编制依据1、建设单位提供的测量资料及工程地质勘查报告。2、由新疆天北勘测设计研究有限公司提供的本工程全套图纸。3、兵团霍尔果斯口岸工业园区B区二区供水工程（一期）建设项目一标段（输水管网部分）施工合同及施工规范。4、现行国家市政工程施工及验收规范、验收标准：《城镇供水长距离供水管（渠）道工程技术规范》CECS93：2005《室外给水施工及验收规范》GB50282-2006《给水排水工程结构物施工及验收规范》GB50141-2008《给水排水管道工程施工及验收规范》GB50268-2008《城镇供水工程施工及验收规范》GB50268-2008三、工程施工条件兵团霍尔果斯口岸工业园区B区二区供水工程（一期）建设项目一标段（输水管网部分）位于新疆可克达拉市64团境内，起点位于64团部以北3公里处，终点位于64团20连沙漠工业园区，本项目包括输水段K0+000-K29+900段，本项目包括新建供水管网：1.DN900涂塑钢管23950.00米，DN800涂塑钢管5950.00米，k0+000-k7+300设计压力1.0MPa，k7+300-k29+900设计压力1.6MPa；构筑物94座。依据区域地质资料，本场地地下没有活动断裂，属于相对稳定场地。根第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页据拟建工程场地及其附近地形地貌特征，不具备滑坡、危岩、泥石流等不良地质作用和地质灾害的形成条件。故场地稳定性较好，适宜进行本工程的建设。拟建管道下未发现埋藏的孤石、防空洞等不利埋藏物；无震陷软土和液化砂层分布，路基的稳定性较好。根据本次勘查结果和初步调查，该场地不存在岩溶、泥石流、震陷、崩塌、滑坡等不良地质问题。2、新建DN900钢涂塑钢管供水管道总长23950.00米，DN800涂塑钢管管道5950.00米，位于新疆维吾尔自治区伊犁哈萨克自治州可克达拉市境内的第四师六十四团团部自北向东南方向，国家级霍尔果斯经济开发区兵团分区的工业园区内，工程区以西为64团二连，北至64团工业园区。3、根据勘察文件，在钻探所达适度范围内，场地地层主要为第四系冲洪积为主，，经野外勘察和室内实验分析结果，拟建管道输水段K0+000-K24+700段，地层自上而下主要分为二层，分别为种植土（填筑土）和粉土。非盐渍土，对混凝土结构有弱腐蚀性和对钢筋有微腐蚀性。勘察时根据拟管道地层的埋深和特性，其工程地质叙述如下：第一层种植土：暗黄色，稍密，稍湿，有植物根系，以粉土为主，第二层粉土：浅黄和棕黄，稍密~中密，稍湿，有植物根系，最大揭露厚度7.5m，承载力允许值120kpa。输水段K24+700-K29+900段，底层为第四系冲洪积，地层自上而第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页下主要分为二层，分别为种风积砂和细砂。对混凝土结构有弱腐蚀性和对钢筋有微腐蚀性。勘察时根据拟管道地层的埋深和特性，其工程地质叙述如下：第一层风积砂：棕黄，稍密，稍湿，有植物根系，厚度0.5-1.8m，承载力允许值130kpa。第二层细砂：青灰色，稍密~中密，稍湿，厚度1.8-5m，承载力允许值140kpa。本次勘察根据在勘适度范围内地下水情况；输水管道K2+700-K20+700段有地下水出露，地下水埋深5m,地下...
