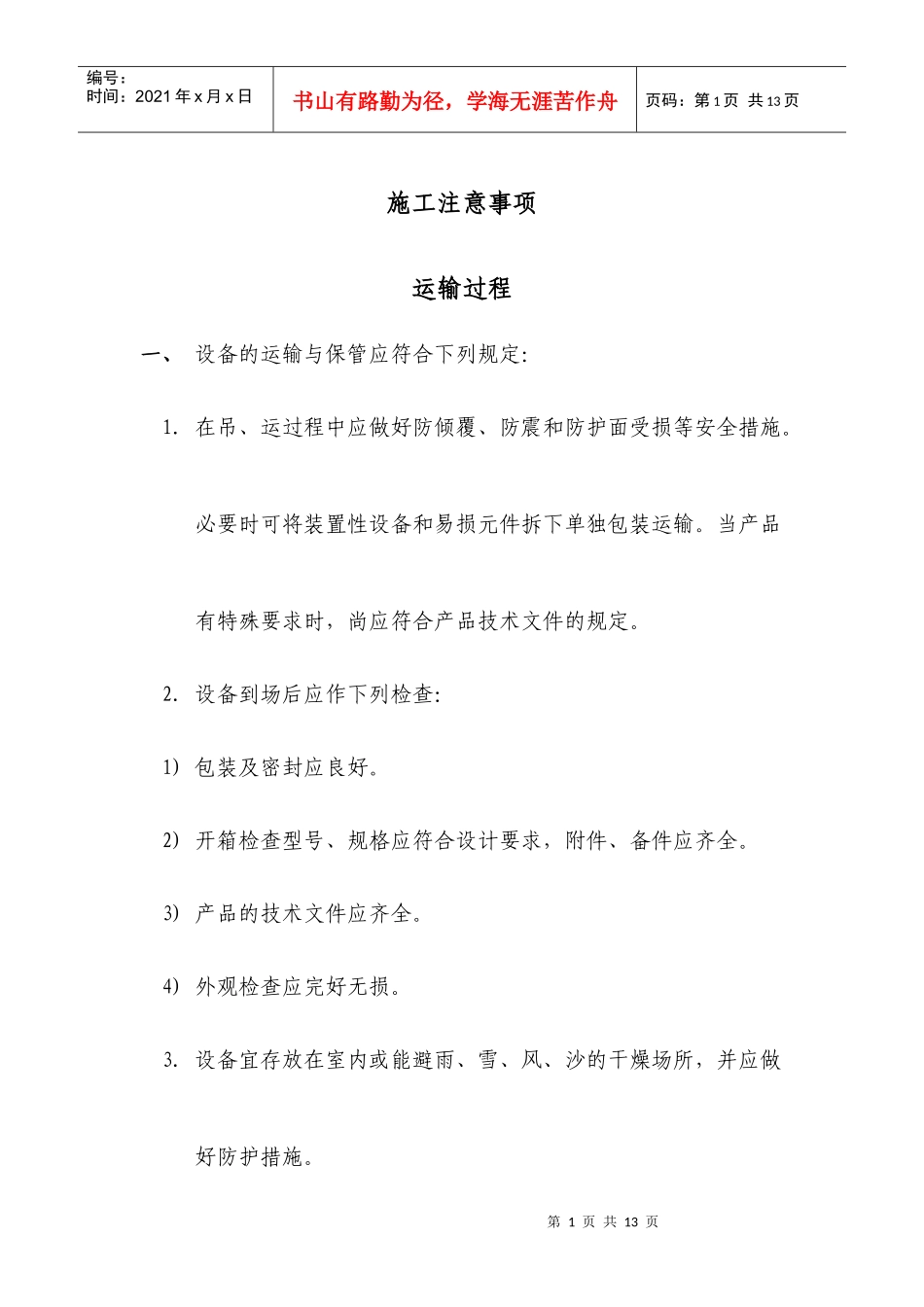

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页施工注意事项运输过程一、设备的运输与保管应符合下列规定：1.在吊、运过程中应做好防倾覆、防震和防护面受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应符合产品技术文件的规定。2.设备到场后应作下列检查：1)包装及密封应良好。2)开箱检查型号、规格应符合设计要求，附件、备件应齐全。3)产品的技术文件应齐全。4)外观检查应完好无损。3.设备宜存放在室内或能避雨、雪、风、沙的干燥场所，并应做好防护措施。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页4.保管期间应定期检查，做好防护工作。二、光伏电站的中间交接验收应符合下列规定：1.光伏电站工程中间交接项目可包含：高低压盘柜基础、逆变器基础、电气配电间、支架基础、电缆沟道、设备基础二次灌浆等。2.土建交付安装项目时，应由土建专业填写“中间交接验收签证单”,并提供相关技术资料,交安装专业查验。3.中间交接项目应通过质量验收，对不符合移交条件的项目,移交单位负责整改合格。三、光伏电站的隐蔽工程施工应符合下列规定：1.光伏电站安装工程的隐蔽工程应包括：接地、直埋电缆、高低压盘柜母线、变压器检查等第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页2.隐蔽工程隐蔽之前，承包人应根据工程质量评定验收标准进行自检，自检合格后向监理部提出验收申请。3.监理工程师应在约定的时间组织相关人员与承包人共同进行检查验收。如检测结果表明质量验收合格，监理工程师应在验收记录上签字，承包人可以进行工程隐蔽和继续施工；验收不合格，承包人应在监理工程师限定的期限内整改，整改后重新验收。支架安装一、支架安装前应作下列准备工作：1、支架到场后应作下列检查：1)外观及保护层应完好无损。2)型号、规格及材质应符合设计图纸要求，附件、备件应齐全。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页3)产品的技术文件安装说明及安装图应齐全。2．支架宜存放在能避雨、雪、风、沙的场所，存放处不得积水，应做好防潮防护措施。如存放在滩涂、盐碱等腐蚀性强的场所应做好防腐蚀工作。保管期间应定期检查，做好防护工作。3．支架安装前安装单位应按照方阵土建基础“中间交接验收签证单”的技术要求对水平偏差和定位轴线的偏差进行查验，不合格的项目应按照本规范的规定进行整改后再进行安装。二、固定式支架及手动可调支架的安装应符合下列规定：1.支架安装和紧固应符合下列要求：1)钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不宜在雨雪环境中作业。2)支架的紧固度应符合设计图纸要求。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页3)组合式支架宜采用先组合框架后组合支撑及连接件的方式进行安装。4)螺栓的连接和紧固应按照厂家说明和设计图纸上要求的数目和顺序穿放。不应强行敲打，不应气割扩孔。5)手动可调式支架调整动作应灵活。2.支架安装的垂直度和角度应符合下列规定：1)支架垂直度偏差每米不应大于±1度，支架角度偏差度不应大于±1度。2)对不能满足安装要求的支架，应责成厂家进行现场整改。3.固定及手动可调支架安装的允许偏差应符合表中的规定表固定及手动可调支架安装的允许偏差项目允许偏差（mm）中心线偏差≤2第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页垂直度（每米）≤1水平偏差相邻横梁间≤1东西向全长（相同标高）≤10立柱面偏差相邻立柱间≤1东西向全长（相同轴线）≤54.支架的焊接工艺应满足设计要求，焊接部位应做防腐处理。5.支架的接地应符合设计要求，且与地网连接可靠，导通良好。组件安装一、组件的运输与保管应符合制造厂的专门规定。二、组件安装前应作如下准备工作：1.支架的安装工作应通过质量验收。第7页共13页第6页共13页编号：时间：2021...
