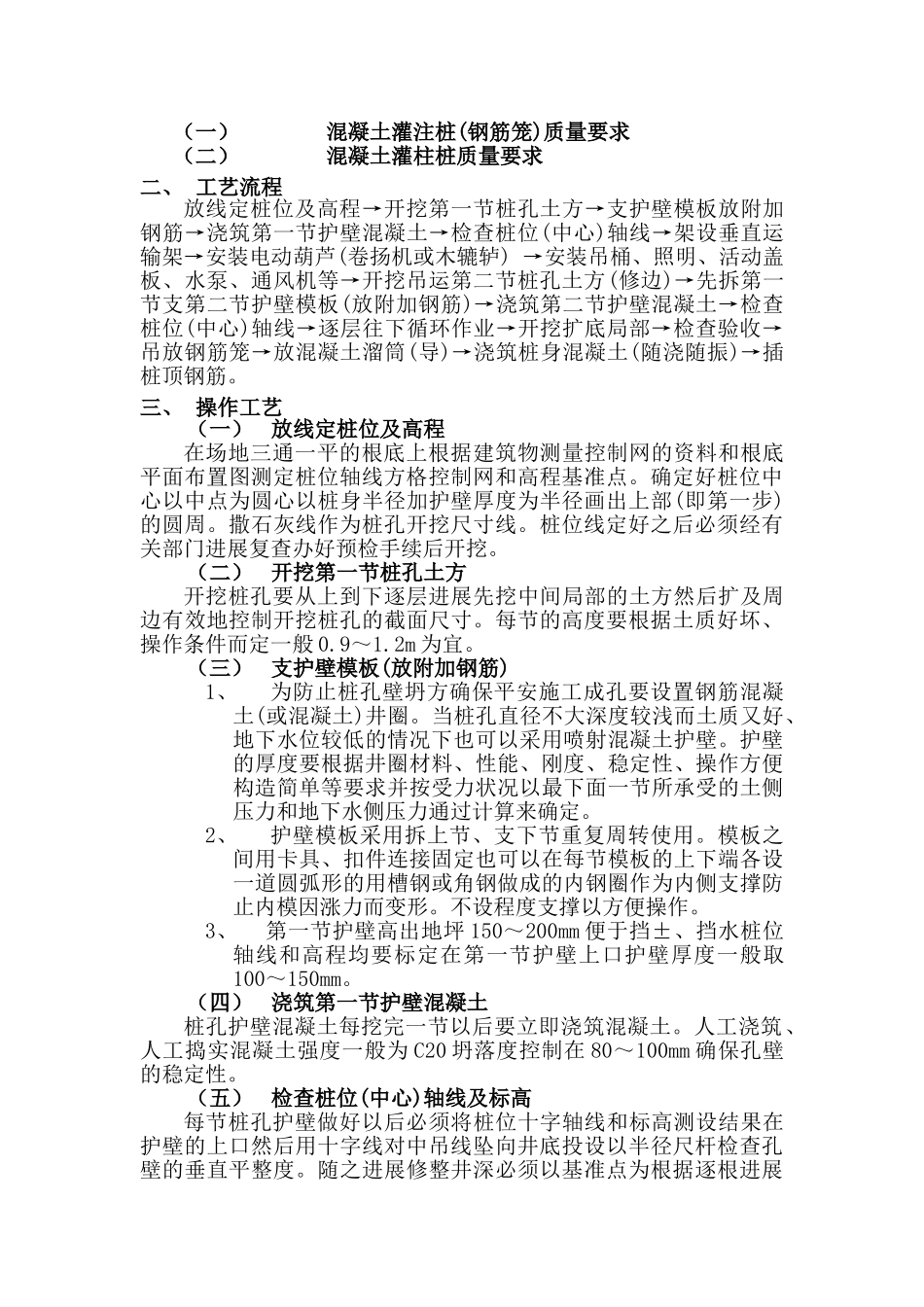

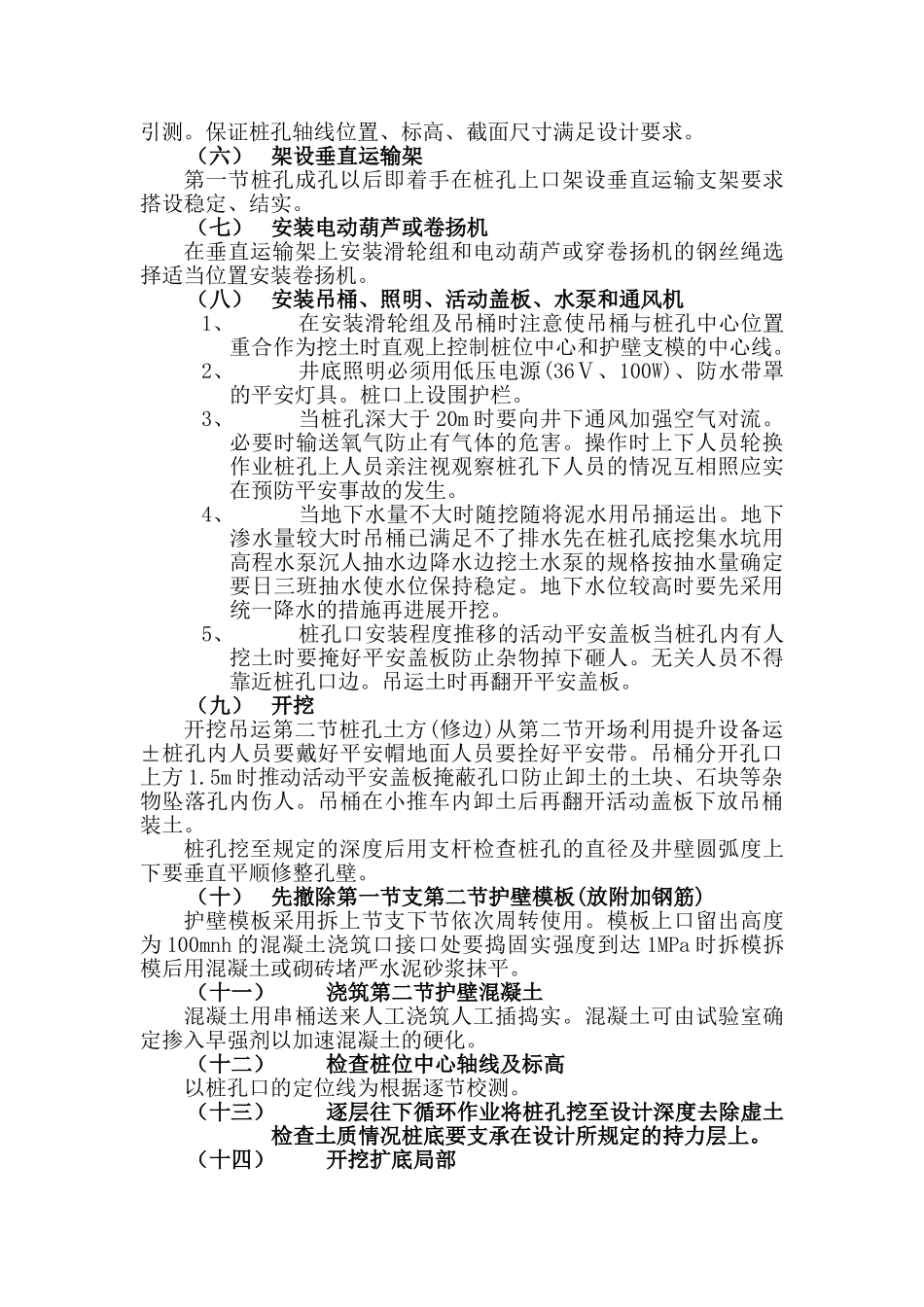

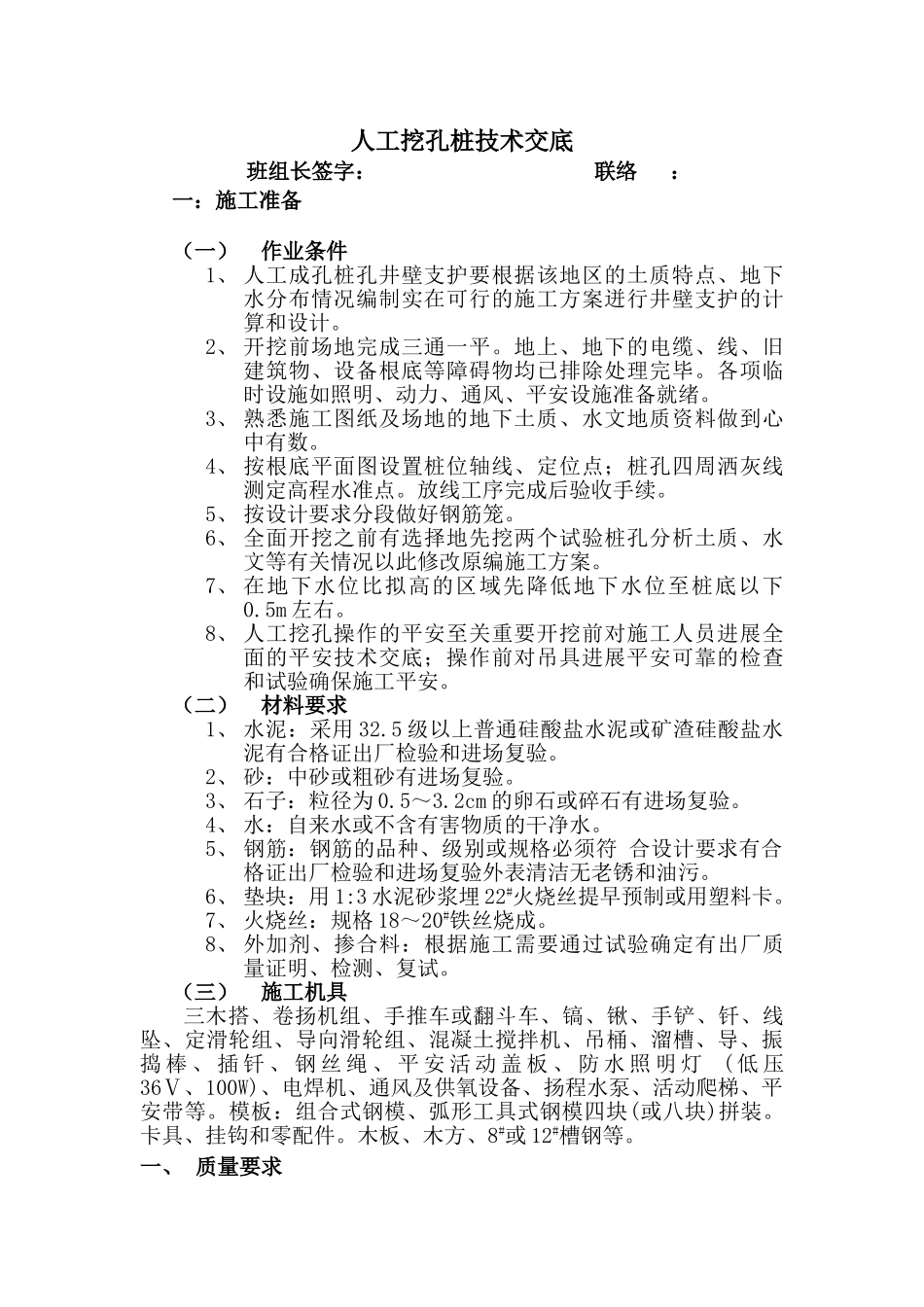

人工挖孔桩技术交底班组长签字：联络：一：施工准备（一）作业条件1、人工成孔桩孔井壁支护要根据该地区的土质特点、地下水分布情况编制实在可行的施工方案迸行井壁支护的计算和设计。2、开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。4、按根底平面图设置桩位轴线、定位点；桩孔四周洒灰线测定高程水准点。放线工序完成后验收手续。5、按设计要求分段做好钢筋笼。6、全面开挖之前有选择地先挖两个试验桩孔分析土质、水文等有关情况以此修改原编施工方案。7、在地下水位比拟高的区域先降低地下水位至桩底以下0.5m左右。8、人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。（二）材料要求1、水泥：采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥有合格证出厂检验和进场复验。2、砂：中砂或粗砂有进场复验。3、石子：粒径为0.5～3.2cm的卵石或碎石有进场复验。4、水：自来水或不含有害物质的干净水。5、钢筋：钢筋的品种、级别或规格必须符合设计要求有合格证出厂检验和进场复验外表清洁无老锈和油污。6、垫块：用1:3水泥砂浆埋22#火烧丝提早预制或用塑料卡。7、火烧丝：规格18～20#铁丝烧成。8、外加剂、掺合料：根据施工需要通过试验确定有出厂质量证明、检测、复试。（三）施工机具三木搭、卷扬机组、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、钢丝绳、平安活动盖板、防水照明灯(低压36Ⅴ、100W)、电焊机、通风及供氧设备、扬程水泵、活动爬梯、平安带等。模板：组合式钢模、弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方、8#或12#槽钢等。一、质量要求（一）混凝土灌注桩(钢筋笼)质量要求（二）混凝土灌柱桩质量要求二、工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土溜筒(导)→浇筑桩身混凝土(随浇随振)→插桩顶钢筋。三、操作工艺（一）放线定桩位及高程在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后必须经有关部门进展复查办好预检手续后开挖。（二）开挖第一节桩孔土方开挖桩孔要从上到下逐层进展先挖中间局部的土方然后扩及周边有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质好坏、操作条件而定一般0.9～1.2m为宜。（三）支护壁模板(放附加钢筋)1、为防止桩孔壁坍方确保平安施工成孔要设置钢筋混凝土(或混凝土)井圈。当桩孔直径不大深度较浅而土质又好、地下水位较低的情况下也可以采用喷射混凝土护壁。护壁的厚度要根据井圈材料、性能、刚度、稳定性、操作方便构造简单等要求并按受力状况以最下面一节所承受的土侧压力和地下水侧压力通过计算来确定。2、护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因涨力而变形。不设程度支撑以方便操作。3、第一节护壁高出地坪150～200mm便于挡±、挡水桩位轴线和高程均要标定在第一节护壁上口护壁厚度一般取100～150mm。（四）浇筑第一节护壁混凝土桩孔护壁混凝土每挖完一节以后要立即浇筑混凝土。人工浇筑、人工捣实混凝土强度一般为C20坍落度控制在80～100mm确保孔壁的稳定性。（五）检查桩位(中心)轴线及标高每节桩孔护壁做好以后必...
