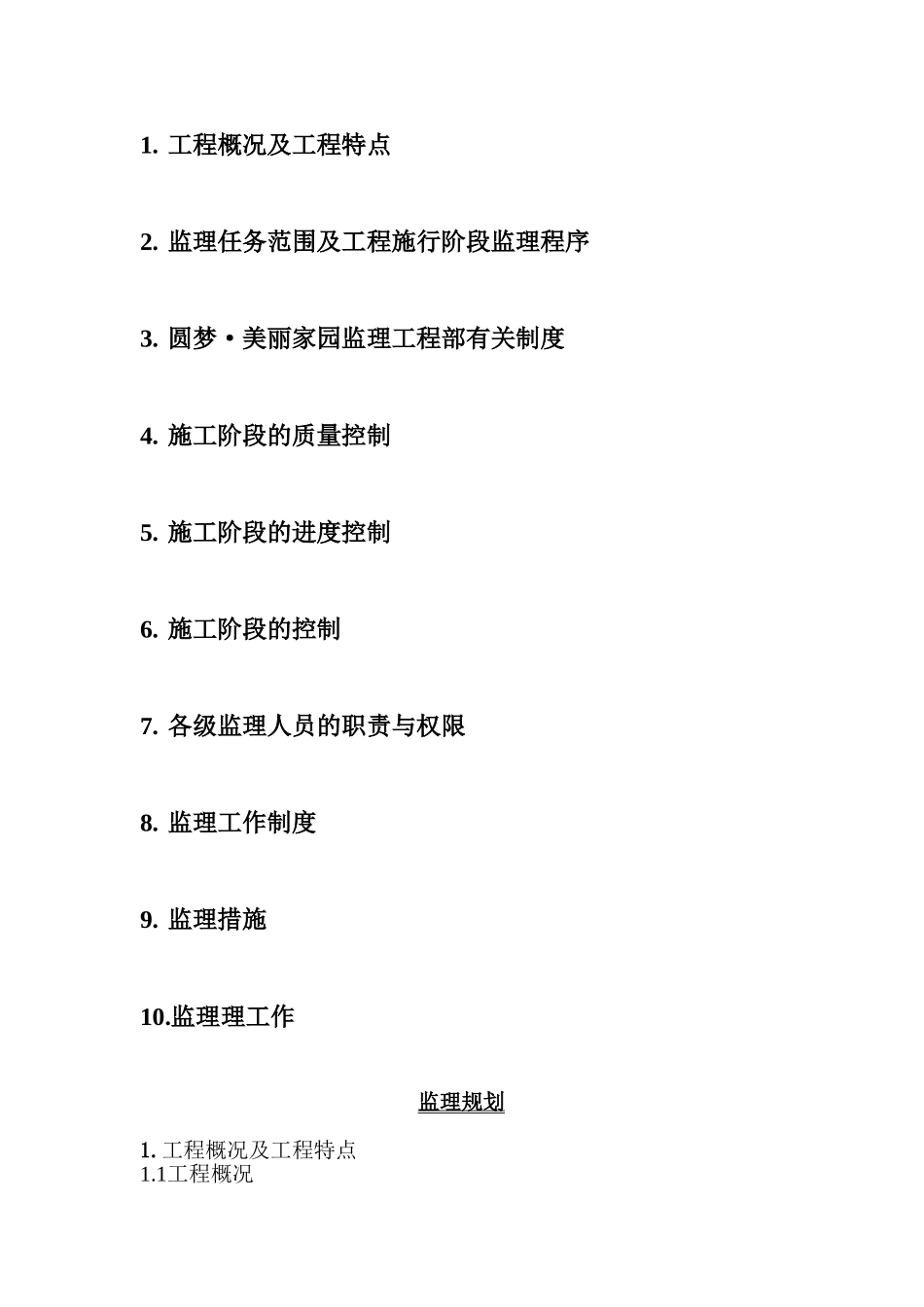

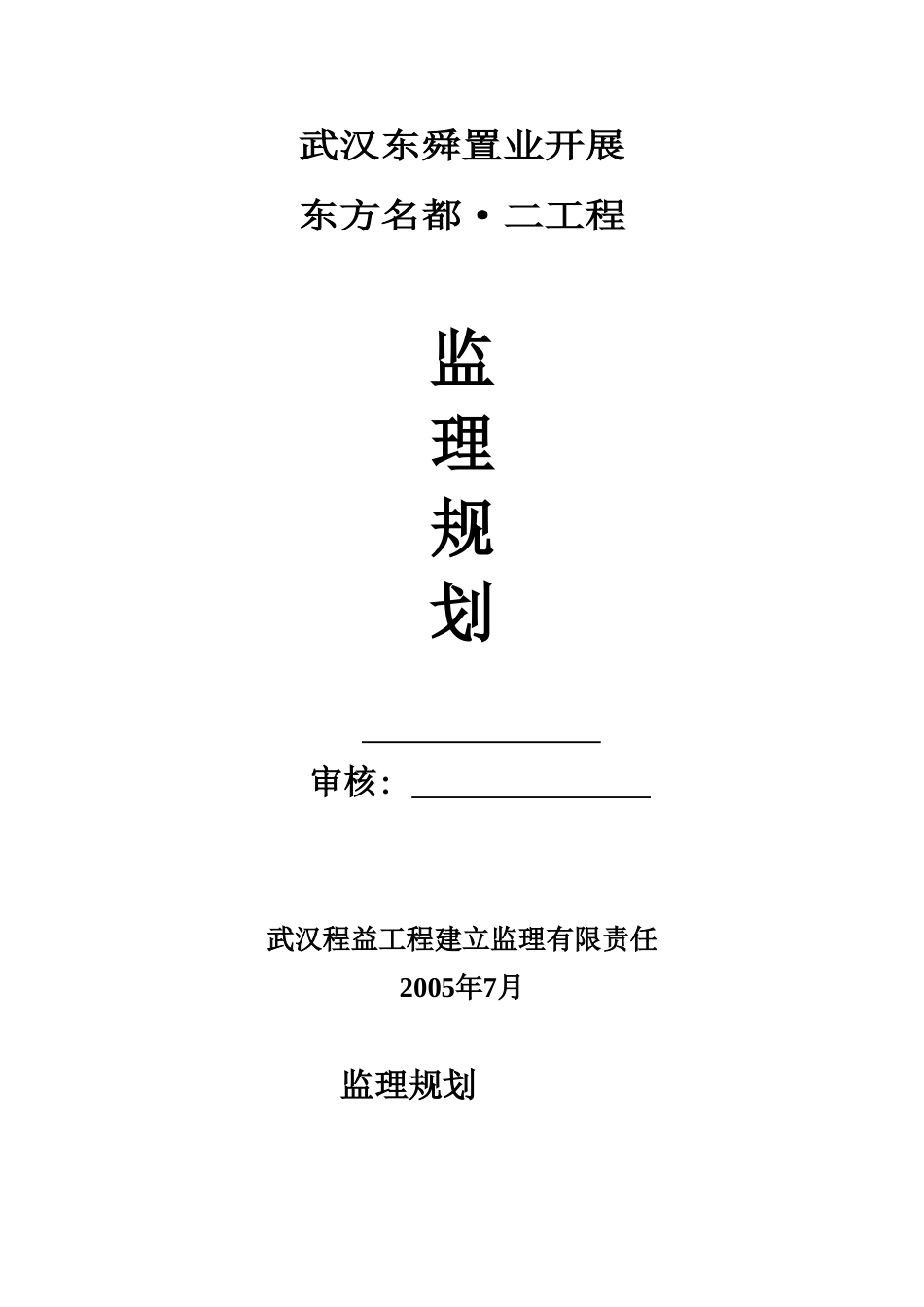

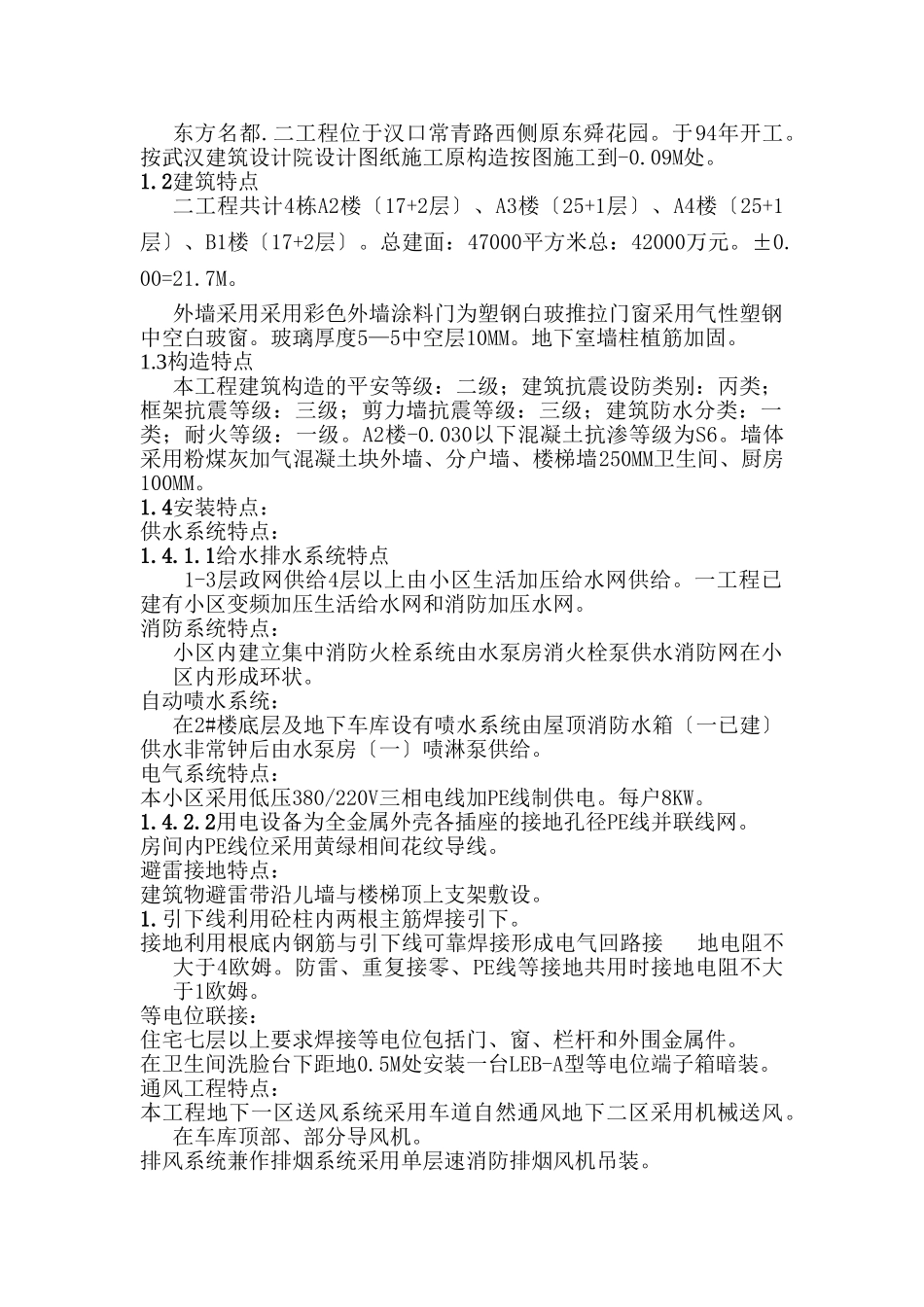

武汉东舜置业开展东方名都·二工程监理规划审核:武汉程益工程建立监理有限责任2005年7月监理规划1.工程概况及工程特点2.监理任务范围及工程施行阶段监理程序3.圆梦·美丽家园监理工程部有关制度4.施工阶段的质量控制5.施工阶段的进度控制6.施工阶段的控制7.各级监理人员的职责与权限8.监理工作制度9.监理措施10.监理理工作监理规划1.工程概况及工程特点1.1工程概况东方名都.二工程位于汉口常青路西侧原东舜花园。于94年开工。按武汉建筑设计院设计图纸施工原构造按图施工到-0.09M处。1.2建筑特点二工程共计4栋A2楼〔17+2层〕、A3楼〔25+1层〕、A4楼〔25+1层〕、B1楼〔17+2层〕。总建面：47000平方米总：42000万元。±0.00=21.7M。外墙采用采用彩色外墙涂料门为塑钢白玻推拉门窗采用气性塑钢中空白玻窗。玻璃厚度5—5中空层10MM。地下室墙柱植筋加固。1.3构造特点本工程建筑构造的平安等级：二级；建筑抗震设防类别：丙类；框架抗震等级：三级；剪力墙抗震等级：三级；建筑防水分类：一类；耐火等级：一级。A2楼-0.030以下混凝土抗渗等级为S6。墙体采用粉煤灰加气混凝土块外墙、分户墙、楼梯墙250MM卫生间、厨房100MM。1.4安装特点：供水系统特点：1.4.1.1给水排水系统特点1-3层政网供给4层以上由小区生活加压给水网供给。一工程已建有小区变频加压生活给水网和消防加压水网。消防系统特点：小区内建立集中消防火栓系统由水泵房消火栓泵供水消防网在小区内形成环状。自动啧水系统：在2#楼底层及地下车库设有啧水系统由屋顶消防水箱〔一已建〕供水非常钟后由水泵房〔一〕啧淋泵供给。电气系统特点：本小区采用低压380/220V三相电线加PE线制供电。每户8KW。1.4.2.2用电设备为全金属外壳各插座的接地孔径PE线并联线网。房间内PE线位采用黄绿相间花纹导线。避雷接地特点：建筑物避雷带沿儿墙与楼梯顶上支架敷设。1.引下线利用砼柱内两根主筋焊接引下。接地利用根底内钢筋与引下线可靠焊接形成电气回路接地电阻不大于4欧姆。防雷、重复接零、PE线等接地共用时接地电阻不大于1欧姆。等电位联接：住宅七层以上要求焊接等电位包括门、窗、栏杆和外围金属件。在卫生间洗脸台下距地0.5M处安装一台LEB-A型等电位端子箱暗装。通风工程特点：本工程地下一区送风系统采用车道自然通风地下二区采用机械送风。在车库顶部、部分导风机。排风系统兼作排烟系统采用单层速消防排烟风机吊装。1.5施工工2004年4月22日至2005年2月8日。2.监理任务范围、内容、目的、根据。监理任务范围：监理东方名都二A2、A3、A4、B1栋土水电施工阶段的监理。监理目的：①质量目的：争创黄鹤杯②平安目的：事故为零③进度目的：到达合同要求监理根据：监理合同、施工合同、分包合同、建筑法、质、质量验收、设计图纸、工程审批、强迫性条文。工程施工阶段的监理程序详附图一。3.监理组织机构：东方名都·二监理工程部有关制度。3.1工程监理机构组成表:职务职称年龄性别专业证吴国强总监高工60土建040754陶修云总代工程师57土建0131013汪赓生监理师工程师60土建200553113黄书印监理师工程师55水电200553112陈磊资料员助工`30土建68703.2监理工程部有关制度1.施工阶段质量控制：4.1施工准备及质量的事前控制4.2质量的事中控制施工工艺过程质量控制附表1序工程工程质量控制要求控制手段1土石方工程•开挖范围及边线〔从中线向两侧量测〕•高程测量测量2根底承台梁•位置〔轴线及高度〕•外形尺寸•与柱边接钢筋型直径、数量•混凝土强度•地下线、预留孔、件测量测量现场检查审核配合比现场取样制作试件审核试验现场检查、量测3现浇RC框架主体构造工程轴线、高程及垂直度断面尺寸钢筋、数量、直径、位置、接头测量测量现场检查、量测、旁站•施工缝处理•混凝土强度、配合比、坍落度•预留、件、洞〔型、位置、数量、锚固〕现场制作试块审核试验现场检查、量测4砌体工程•砂浆强度等级配合比•灰缝、错缝、锚固筋砂浆配合比、试与会〔旁站〕巡查量测现场检查、量测•门窗孔位置•预留、件、洞5室内装修•材料配合比•抹灰厚度、平整度、垂直度•地坪厚度、平整度试验要求作样板间要求作样板间6门窗工程•拼板门：位置、尺寸•...
