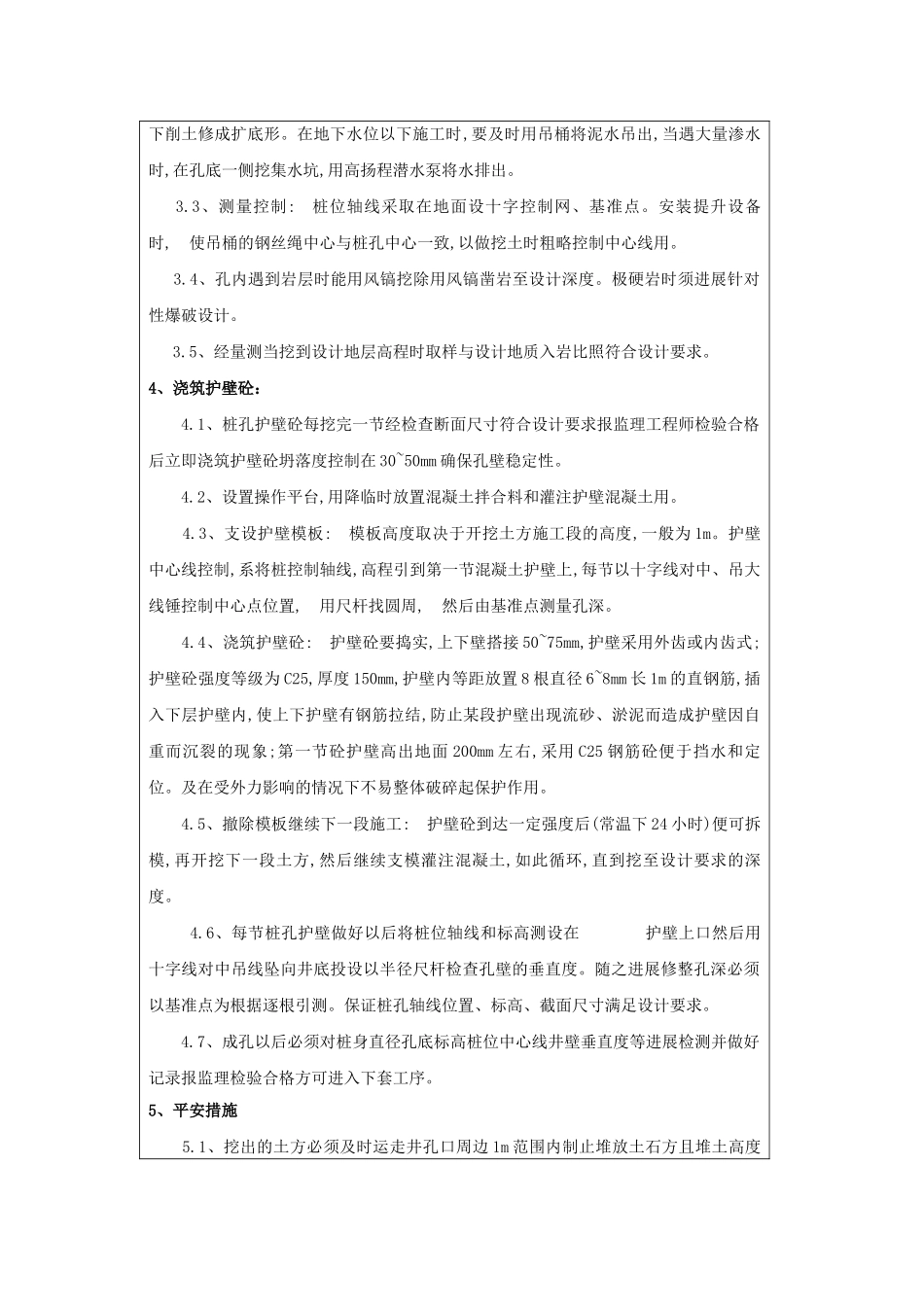

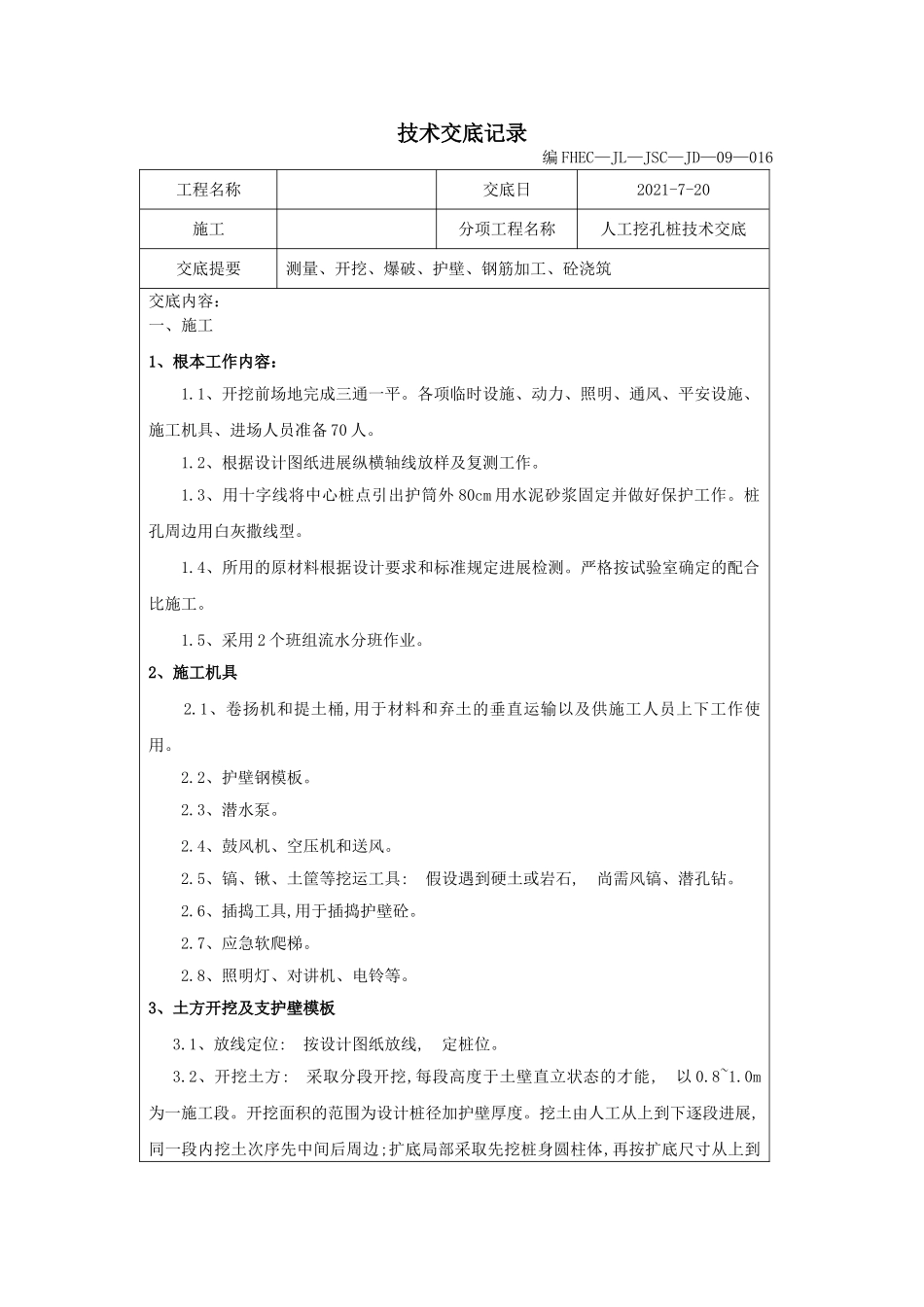

技术交底记录编FHEC—JL—JSC—JD—09—016工程名称交底日2021-7-20施工分项工程名称人工挖孔桩技术交底交底提要测量、开挖、爆破、护壁、钢筋加工、砼浇筑交底内容：一、施工1、根本工作内容：1.1、开挖前场地完成三通一平。各项临时设施、动力、照明、通风、平安设施、施工机具、进场人员准备70人。1.2、根据设计图纸进展纵横轴线放样及复测工作。1.3、用十字线将中心桩点引出护筒外80cm用水泥砂浆固定并做好保护工作。桩孔周边用白灰撒线型。1.4、所用的原材料根据设计要求和标准规定进展检测。严格按试验室确定的配合比施工。1.5、采用2个班组流水分班作业。2、施工机具2.1、卷扬机和提土桶,用于材料和弃土的垂直运输以及供施工人员上下工作使用。2.2、护壁钢模板。2.3、潜水泵。2.4、鼓风机、空压机和送风。2.5、镐、锹、土筐等挖运工具:假设遇到硬土或岩石,尚需风镐、潜孔钻。2.6、插捣工具,用于插捣护壁砼。2.7、应急软爬梯。2.8、照明灯、对讲机、电铃等。3、土方开挖及支护壁模板3.1、放线定位:按设计图纸放线,定桩位。3.2、开挖土方:采取分段开挖,每段高度于土壁直立状态的才能,以0.8~1.0m为一施工段。开挖面积的范围为设计桩径加护壁厚度。挖土由人工从上到下逐段进展,同一段内挖土次序先中间后周边;扩底局部采取先挖桩身圆柱体,再按扩底尺寸从上到下削土修成扩底形。在地下水位以下施工时,要及时用吊桶将泥水吊出,当遇大量渗水时,在孔底一侧挖集水坑,用高扬程潜水泵将水排出。3.3、测量控制:桩位轴线采取在地面设十字控制网、基准点。安装提升设备时,使吊桶的钢丝绳中心与桩孔中心一致,以做挖土时粗略控制中心线用。3.4、孔内遇到岩层时能用风镐挖除用风镐凿岩至设计深度。极硬岩时须进展针对性爆破设计。3.5、经量测当挖到设计地层高程时取样与设计地质入岩比照符合设计要求。4、浇筑护壁砼：4.1、桩孔护壁砼每挖完一节经检查断面尺寸符合设计要求报监理工程师检验合格后立即浇筑护壁砼坍落度控制在30~50mm确保孔壁稳定性。4.2、设置操作平台,用降临时放置混凝土拌合料和灌注护壁混凝土用。4.3、支设护壁模板:模板高度取决于开挖土方施工段的高度,一般为1m。护壁中心线控制,系将桩控制轴线,高程引到第一节混凝土护壁上,每节以十字线对中、吊大线锤控制中心点位置,用尺杆找圆周,然后由基准点测量孔深。4.4、浇筑护壁砼:护壁砼要捣实,上下壁搭接50~75mm,护壁采用外齿或内齿式;护壁砼强度等级为C25,厚度150mm,护壁内等距放置8根直径6~8mm长1m的直钢筋,插入下层护壁内,使上下护壁有钢筋拉结,防止某段护壁出现流砂、淤泥而造成护壁因自重而沉裂的现象;第一节砼护壁高出地面200mm左右,采用C25钢筋砼便于挡水和定位。及在受外力影响的情况下不易整体破碎起保护作用。4.5、撤除模板继续下一段施工:护壁砼到达一定强度后(常温下24小时)便可拆模,再开挖下一段土方,然后继续支模灌注混凝土,如此循环,直到挖至设计要求的深度。4.6、每节桩孔护壁做好以后将桩位轴线和标高测设在护壁上口然后用十字线对中吊线坠向井底投设以半径尺杆检查孔壁的垂直度。随之进展修整孔深必须以基准点为根据逐根引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。4.7、成孔以后必须对桩身直径孔底标高桩位中心线井壁垂直度等进展检测并做好记录报监理检验合格方可进入下套工序。5、平安措施5.1、挖出的土方必须及时运走井孔口周边1m范围内制止堆放土石方且堆土高度不应大于0.8m。5.2、井孔周边必须设置平安防护围栏高度不低于1.2m围栏须采用钢筋结实焊制正在开挖的桩孔停顿作业或已挖好的成孔必须设置结实的盖孔板并设置非工作人员制止入内警示牌。5.3、施工人员必须带戴平安帽,穿绝缘胶鞋,孔内有人时,孔上必须有人监视防护;井孔周边作业人、监护人员必须戴平安帽严禁穿拖鞋、赤脚、酒后上岗作业。5.4、孔深挖至超过挖孔人身高时在桩孔口或孔内装设靠周壁略低的半圆防护板〔网〕并随着孔深增加而往作业面下引吊渣桶上下时孔下作业人员应避于护板〔网〕下。5.5、井孔内必须设置应急时使用的平安绳和软爬梯。5.6、井内人员必须乘专用吊笼或爬梯上下不得乘坐吊桶或脚踩护壁上下井孔。5.7、井孔内外设...
