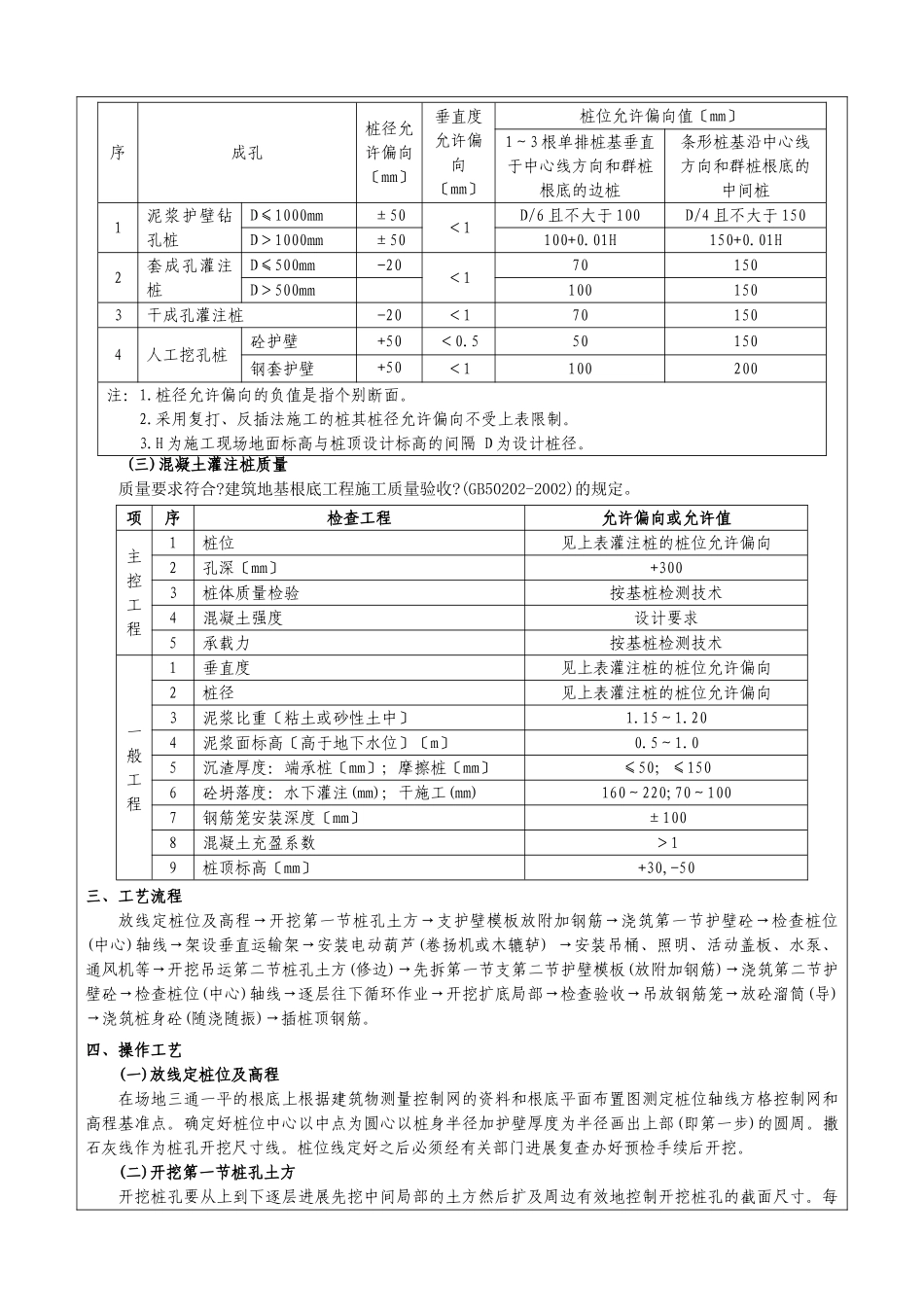

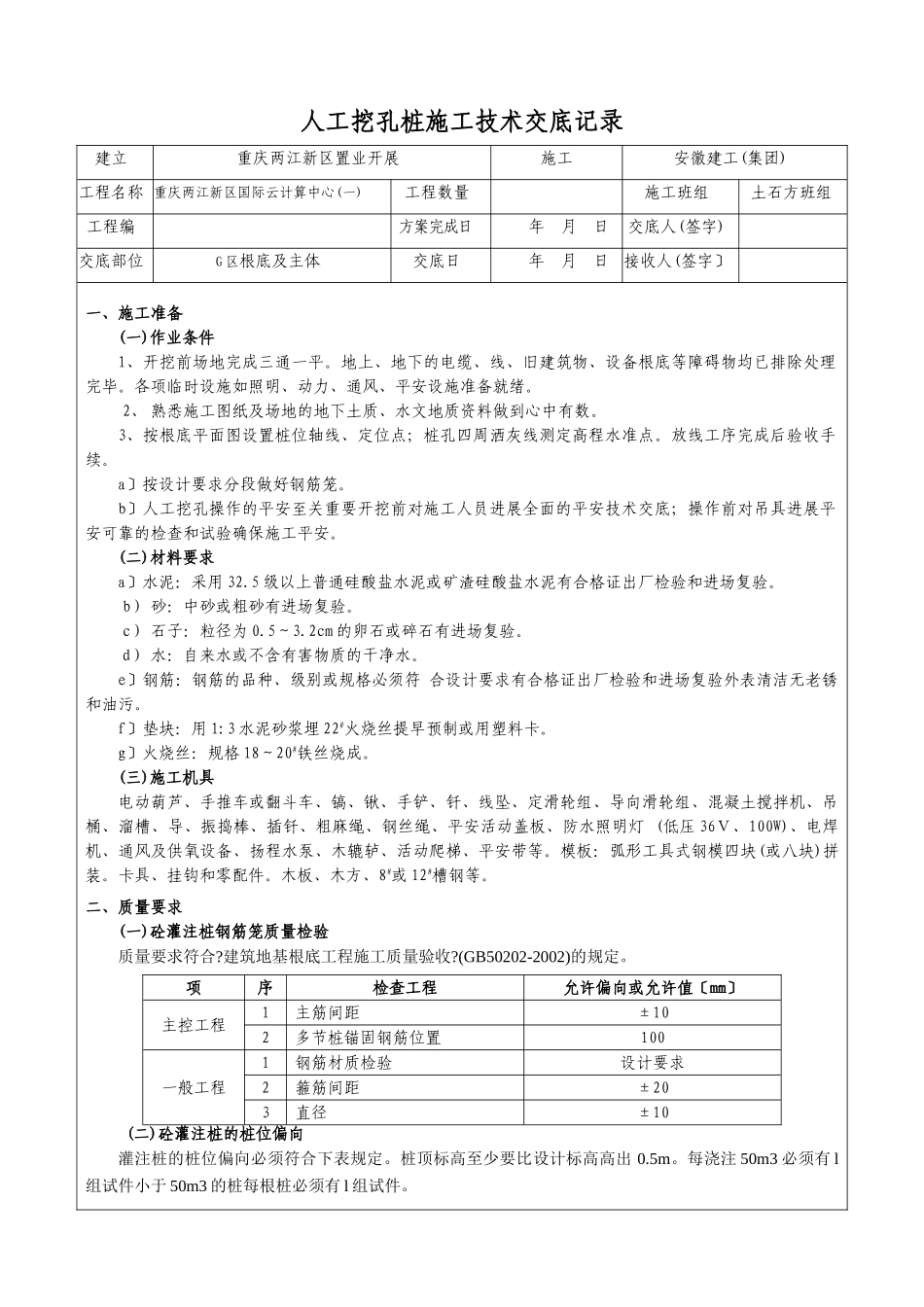

人工挖孔桩施工技术交底记录建立重庆两江新区置业开展施工安徽建工(集团)工程名称重庆两江新区国际云计算中心(一)工程数量施工班组土石方班组工程编方案完成日年月日交底人(签字)交底部位G区根底及主体交底日年月日接收人(签字〕一、施工准备(一)作业条件1、开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。2、熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。3、按根底平面图设置桩位轴线、定位点；桩孔四周洒灰线测定高程水准点。放线工序完成后验收手续。a〕按设计要求分段做好钢筋笼。b〕人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。(二)材料要求a〕水泥：采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥有合格证出厂检验和进场复验。b）砂：中砂或粗砂有进场复验。c）石子：粒径为0.5～3.2cm的卵石或碎石有进场复验。d）水：自来水或不含有害物质的干净水。e〕钢筋：钢筋的品种、级别或规格必须符合设计要求有合格证出厂检验和进场复验外表清洁无老锈和油污。f〕垫块：用1:3水泥砂浆埋22#火烧丝提早预制或用塑料卡。g〕火烧丝：规格18～20#铁丝烧成。(三)施工机具电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯(低压36Ⅴ、100W)、电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、平安带等。模板：弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方、8#或12#槽钢等。二、质量要求(一)砼灌注桩钢筋笼质量检验质量要求符合?建筑地基根底工程施工质量验收?(GB50202-2002)的规定。项序检查工程允许偏向或允许值〔mm〕主控工程1主筋间距±102多节桩锚固钢筋位置100一般工程1钢筋材质检验设计要求2箍筋间距±203直径±10(二)砼灌注桩的桩位偏向灌注桩的桩位偏向必须符合下表规定。桩顶标高至少要比设计标高高出0.5m。每浇注50m3必须有l组试件小于50m3的桩每根桩必须有l组试件。序成孔桩径允许偏向〔mm〕垂直度允许偏向〔mm〕桩位允许偏向值〔mm〕1～3根单排桩基垂直于中心线方向和群桩根底的边桩条形桩基沿中心线方向和群桩根底的中间桩1泥浆护壁钻孔桩D≤1000mm±50＜1D/6且不大于100D/4且不大于150D＞1000mm±50100+0.01H150+0.01H2套成孔灌注桩D≤500mm-20＜170150D＞500mm1001503干成孔灌注桩-20＜1701504人工挖孔桩砼护壁+50＜0.550150钢套护壁+50＜1100200注：1.桩径允许偏向的负值是指个别断面。2.采用复打、反插法施工的桩其桩径允许偏向不受上表限制。3.H为施工现场地面标高与桩顶设计标高的间隔D为设计桩径。(三)混凝土灌注桩质量质量要求符合?建筑地基根底工程施工质量验收?(GB50202-2002)的规定。项序检查工程允许偏向或允许值主控工程1桩位见上表灌注桩的桩位允许偏向2孔深〔mm〕+3003桩体质量检验按基桩检测技术4混凝土强度设计要求5承载力按基桩检测技术一般工程1垂直度见上表灌注桩的桩位允许偏向2桩径见上表灌注桩的桩位允许偏向3泥浆比重〔粘土或砂性土中〕1.15～1.204泥浆面标高〔高于地下水位〕〔m〕0.5～1.05沉渣厚度：端承桩〔mm〕；摩擦桩〔mm〕≤50；≤1506砼坍落度：水下灌注(mm)；干施工(mm)160～220;70～1007钢筋笼安装深度〔mm〕±1008混凝土充盈系数＞19桩顶标高〔mm〕+30,-50三、工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁砼→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放砼溜筒(导)→浇筑桩身砼(随浇随振)→插桩顶钢筋。四、操作工艺(一)放线定桩位及高程在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图...
