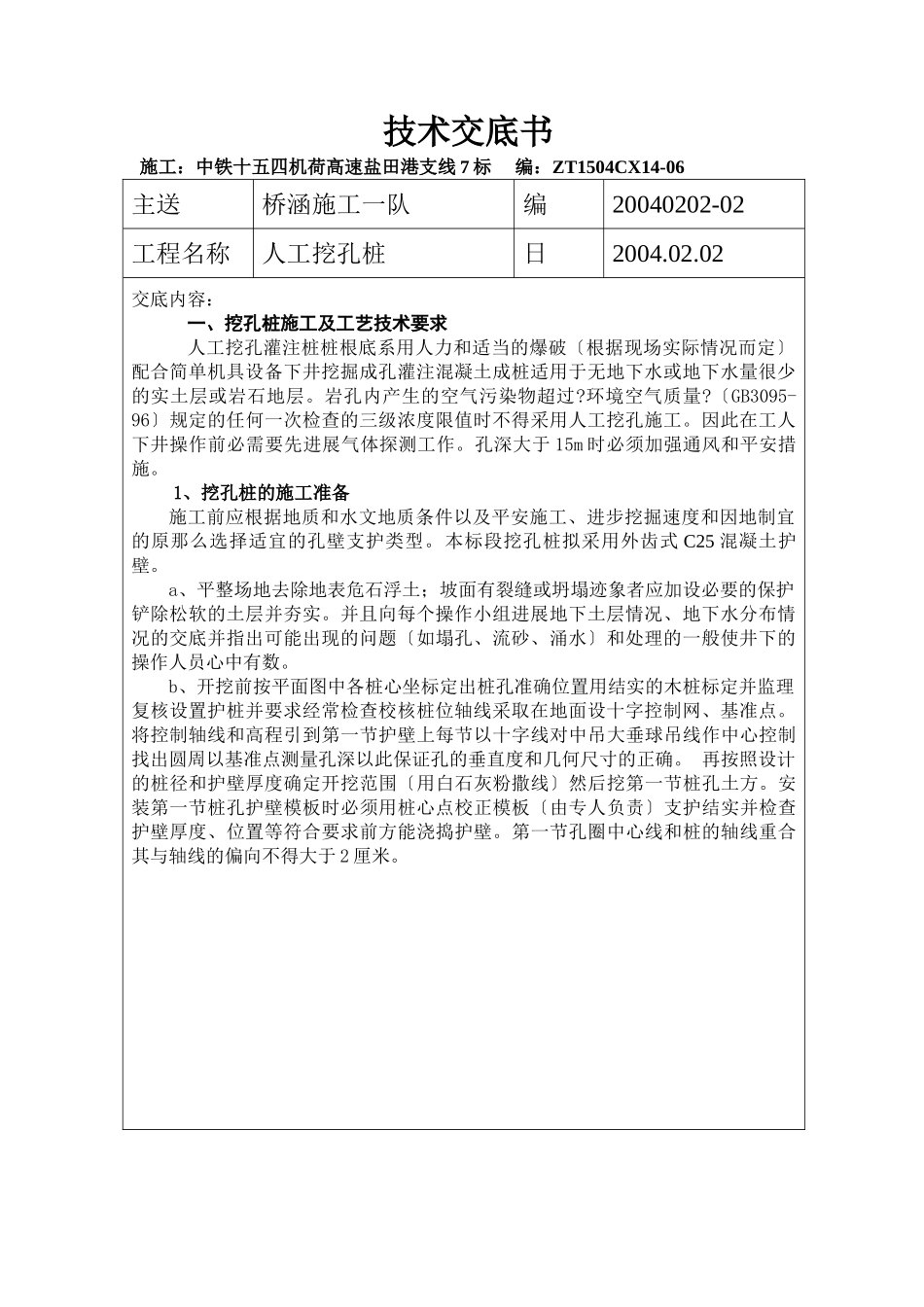

人工挖孔桩技术交底书VIP免费

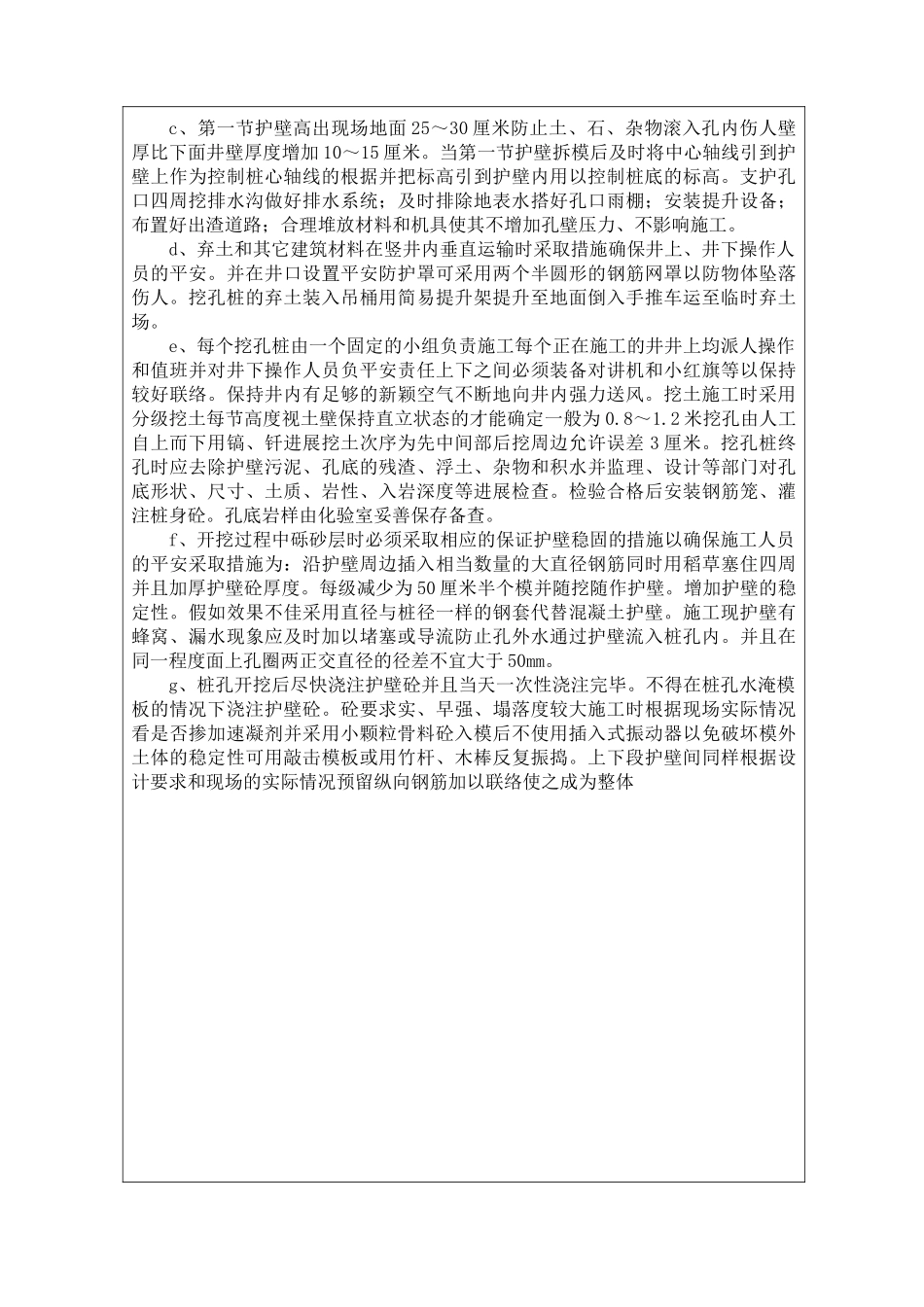

技术交底书施工：中铁十五四机荷高速盐田港支线7标编：ZT1504CX14-06主送桥涵施工一队编20040202-02工程名称人工挖孔桩日2004.02.02交底内容：一、挖孔桩施工及工艺技术要求人工挖孔灌注桩桩根底系用人力和适当的爆破〔根据现场实际情况而定〕配合简单机具设备下井挖掘成孔灌注混凝土成桩适用于无地下水或地下水量很少的实土层或岩石地层。岩孔内产生的空气污染物超过?环境空气质量?〔GB3095-96〕规定的任何一次检查的三级浓度限值时不得采用人工挖孔施工。因此在工人下井操作前必需要先进展气体探测工作。孔深大于15m时必须加强通风和平安措施。1、挖孔桩的施工准备施工前应根据地质和水文地质条件以及平安施工、进步挖掘速度和因地制宜的原那么选择适宜的孔壁支护类型。本标段挖孔桩拟采用外齿式C25混凝土护壁。a、平整场地去除地表危石浮土；坡面有裂缝或坍塌迹象者应加设必要的保护铲除松软的土层并夯实。并且向每个操作小组进展地下土层情况、地下水分布情况的交底并指出可能出现的问题〔如塌孔、流砂、涌水〕和处理的一般使井下的操作人员心中有数。b、开挖前按平面图中各桩心坐标定出桩孔准确位置用结实的木桩标定并监理复核设置护桩并要求经常检查校核桩位轴线采取在地面设十字控制网、基准点。将控制轴线和高程引到第一节护壁上每节以十字线对中吊大垂球吊线作中心控制找出圆周以基准点测量孔深以此保证孔的垂直度和几何尺寸的正确。再按照设计的桩径和护壁厚度确定开挖范围〔用白石灰粉撒线〕然后挖第一节桩孔土方。安装第一节桩孔护壁模板时必须用桩心点校正模板〔由专人负责〕支护结实并检查护壁厚度、位置等符合要求前方能浇捣护壁。第一节孔圈中心线和桩的轴线重合其与轴线的偏向不得大于2厘米。c、第一节护壁高出现场地面25～30厘米防止土、石、杂物滚入孔内伤人壁厚比下面井壁厚度增加10～15厘米。当第一节护壁拆模后及时将中心轴线引到护壁上作为控制桩心轴线的根据并把标高引到护壁内用以控制桩底的标高。支护孔口四周挖排水沟做好排水系统；及时排除地表水搭好孔口雨棚；安装提升设备；布置好出渣道路；合理堆放材料和机具使其不增加孔壁压力、不影响施工。d、弃土和其它建筑材料在竖井内垂直运输时采取措施确保井上、井下操作人员的平安。并在井口设置平安防护罩可采用两个半圆形的钢筋网罩以防物体坠落伤人。挖孔桩的弃土装入吊桶用简易提升架提升至地面倒入手推车运至临时弃土场。e、每个挖孔桩由一个固定的小组负责施工每个正在施工的井井上均派人操作和值班并对井下操作人员负平安责任上下之间必须装备对讲机和小红旗等以保持较好联络。保持井内有足够的新颖空气不断地向井内强力送风。挖土施工时采用分级挖土每节高度视土壁保持直立状态的才能确定一般为0.8～1.2米挖孔由人工自上而下用镐、钎进展挖土次序为先中间部后挖周边允许误差3厘米。挖孔桩终孔时应去除护壁污泥、孔底的残渣、浮土、杂物和积水并监理、设计等部门对孔底形状、尺寸、土质、岩性、入岩深度等进展检查。检验合格后安装钢筋笼、灌注桩身砼。孔底岩样由化验室妥善保存备查。f、开挖过程中砾砂层时必须采取相应的保证护壁稳固的措施以确保施工人员的平安采取措施为：沿护壁周边插入相当数量的大直径钢筋同时用稻草塞住四周并且加厚护壁砼厚度。每级减少为50厘米半个模并随挖随作护壁。增加护壁的稳定性。假如效果不佳采用直径与桩径一样的钢套代替混凝土护壁。施工现护壁有蜂窝、漏水现象应及时加以堵塞或导流防止孔外水通过护壁流入桩孔内。并且在同一程度面上孔圈两正交直径的径差不宜大于50mm。g、桩孔开挖后尽快浇注护壁砼并且当天一次性浇注完毕。不得在桩孔水淹模板的情况下浇注护壁砼。砼要求实、早强、塌落度较大施工时根据现场实际情况看是否掺加速凝剂并采用小颗粒骨料砼入模后不使用插入式振动器以免破坏模外土体的稳定性可用敲击模板或用竹杆、木棒反复振捣。上下段护壁间同样根据设计要求和现场的实际情况预留纵向钢筋加以联络使之成为整体并确保各段间的连接处不漏水。护壁模板使用钢模板模板的撤除根据气温情况而定一般在24小时后进展。2、挖掘的一般工艺要求a、在挖孔过...
