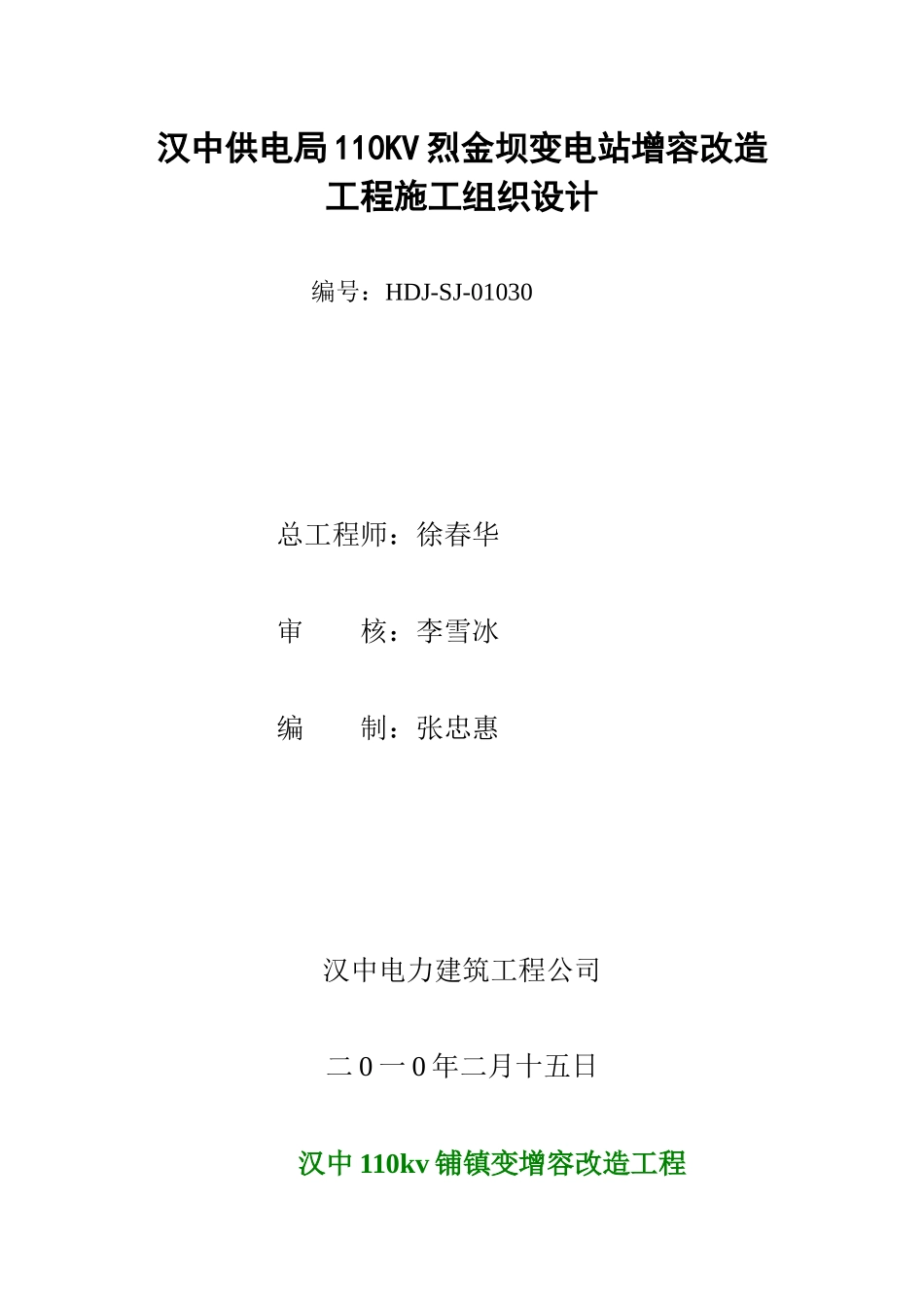

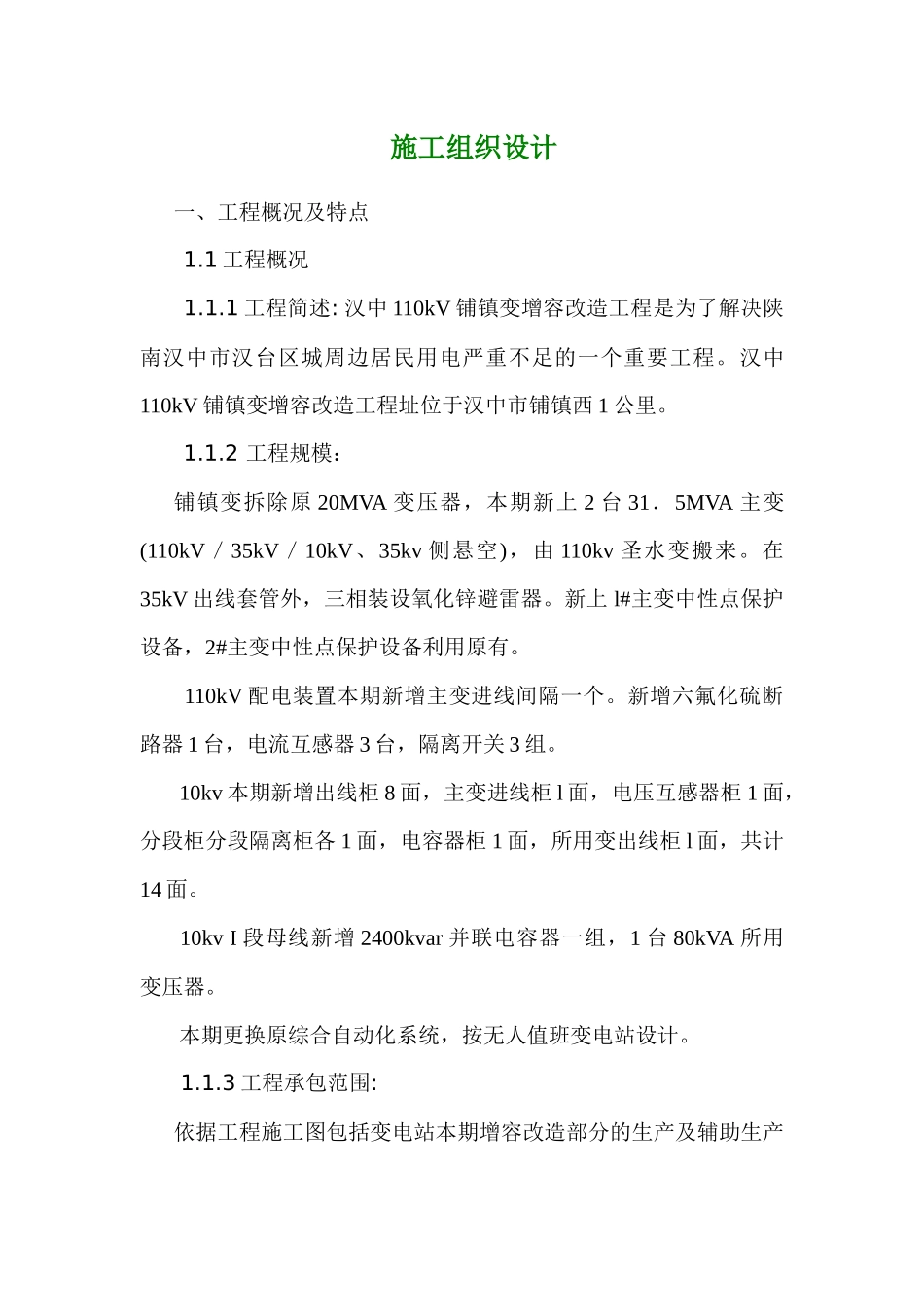

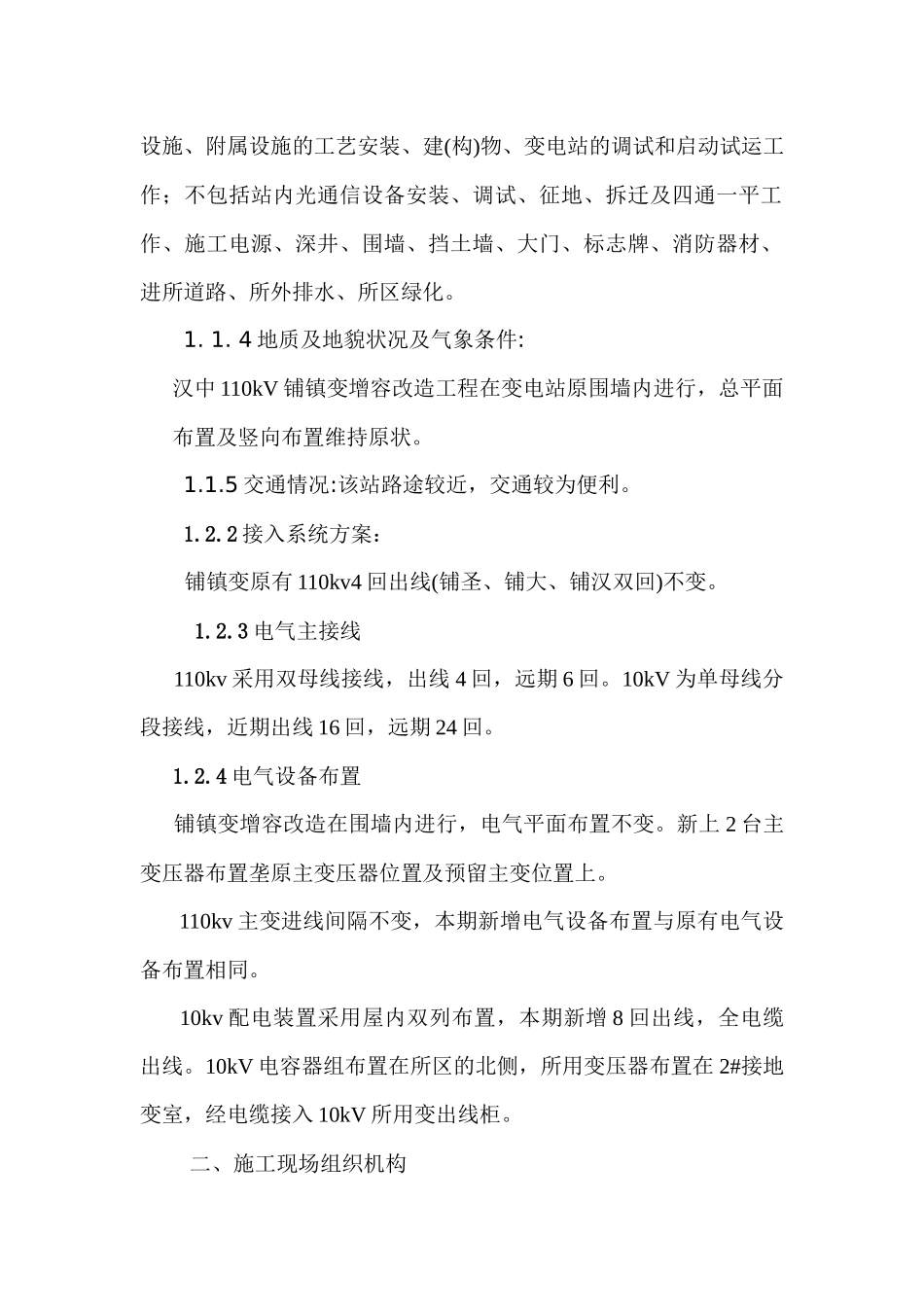

汉中供电局110KV烈金坝变电站增容改造工程施工组织设计编号：HDJ-SJ-01030总工程师：徐春华审核：李雪冰编制：张忠惠汉中电力建筑工程公司二0一0年二月十五日汉中110kv铺镇变增容改造工程施工组织设计一、工程概况及特点1.1工程概况1.1.1工程简述:汉中110kV铺镇变增容改造工程是为了解决陕南汉中市汉台区城周边居民用电严重不足的一个重要工程。汉中110kV铺镇变增容改造工程址位于汉中市铺镇西1公里。1.1.2工程规模：铺镇变拆除原20MVA变压器，本期新上2台31．5MVA主变(110kV／35kV／10kV、35kv侧悬空)，由110kv圣水变搬来。在35kV出线套管外，三相装设氧化锌避雷器。新上l#主变中性点保护设备，2#主变中性点保护设备利用原有。110kV配电装置本期新增主变进线间隔一个。新增六氟化硫断路器1台，电流互感器3台，隔离开关3组。10kv本期新增出线柜8面，主变进线柜l面，电压互感器柜1面，分段柜分段隔离柜各1面，电容器柜1面，所用变出线柜l面，共计14面。10kvI段母线新增2400kvar并联电容器一组，1台80kVA所用变压器。本期更换原综合自动化系统，按无人值班变电站设计。1.1.3工程承包范围:依据工程施工图包括变电站本期增容改造部分的生产及辅助生产设施、附属设施的工艺安装、建(构)物、变电站的调试和启动试运工作；不包括站内光通信设备安装、调试、征地、拆迁及四通一平工作、施工电源、深井、围墙、挡土墙、大门、标志牌、消防器材、进所道路、所外排水、所区绿化。1.1.4地质及地貌状况及气象条件:汉中110kV铺镇变增容改造工程在变电站原围墙内进行，总平面布置及竖向布置维持原状。1.1.5交通情况:该站路途较近，交通较为便利。1.2.2接入系统方案：铺镇变原有110kv4回出线(铺圣、铺大、铺汉双回)不变。1.2.3电气主接线110kv采用双母线接线，出线4回，远期6回。10kV为单母线分段接线，近期出线16回，远期24回。1.2.4电气设备布置铺镇变增容改造在围墙内进行，电气平面布置不变。新上2台主变压器布置垄原主变压器位置及预留主变位置上。110kv主变进线间隔不变，本期新增电气设备布置与原有电气设备布置相同。10kv配电装置采用屋内双列布置，本期新增8回出线，全电缆出线。10kV电容器组布置在所区的北侧，所用变压器布置在2#接地变室，经电缆接入10kV所用变出线柜。二、施工现场组织机构现场组织机构三、施工现场总平面布置图施工生活临建布置在站外,生产临建布置于站内，具体布置见附图（一）。四、施工方案4.1施工准备1)首先进行围墙中心线放线、定位，场地方格网的测量。2)由于平场工作量较大，采用机械平场；3)积极配合基建部、当地政府开展工作；4)配合当地供电部门做好场地的施工用电安装工作；5)尽快对进站主干道进行做加宽硬化处理，为材料运输提供方便；6)前期工作人员到位后，先安装好通讯电话，以便随时和各取得联系；7)根据现场情况来看，施工前期必需提前搭设临时设备；8）和当地达成租地协议（用于生活临建搭设）9）鉴于此工程为三边工程，同汉中电力设计院达成一致意见，只要电气设备资料到位土建图纸尽量保证及时提供。但尚需公司各有关部和基建部出面催促；10）在接到施工任务后，前期施工人员第一时间进场进行生活临建搭设，为后面的工作展开提供方便；11）尽快和汉中供电局基建部、设计院、汉中市人民政府、汉中市国土局、铺镇派出所等各部门有关领导和具体负责人取得联系，建立友好合作关系；12）施工力量配置管理人员15人左右〔含建筑、安装〕合同工（以变电为主）10-15人；土建主要施工期保证110－130人，电气主要施工期保证地60-80人，本工程主要施工期（含建筑、变电）保证用200人左右。13）施工机械配置表4.2施工工序总体安排①先地下、后地上；②先土建、后电气，然后调试；③先主变基础后附属，再安装；④先110KV、后35kv然后其他；⑤先构架后支架4.3主要工序和特殊工序施工方法：①平场主要分推运土、推土机找平、碾压三个工序，采取流水作业；②在主变基础分部工程中，在平场过程中下好基础超深，未超深部分的基础，主要考虑以人工挖土为，手推车转运土方。砼浇筑量大，采用以机械运输为主的运输方式。③在设备基础施工时，由于当地地材供应紧张，除采...
