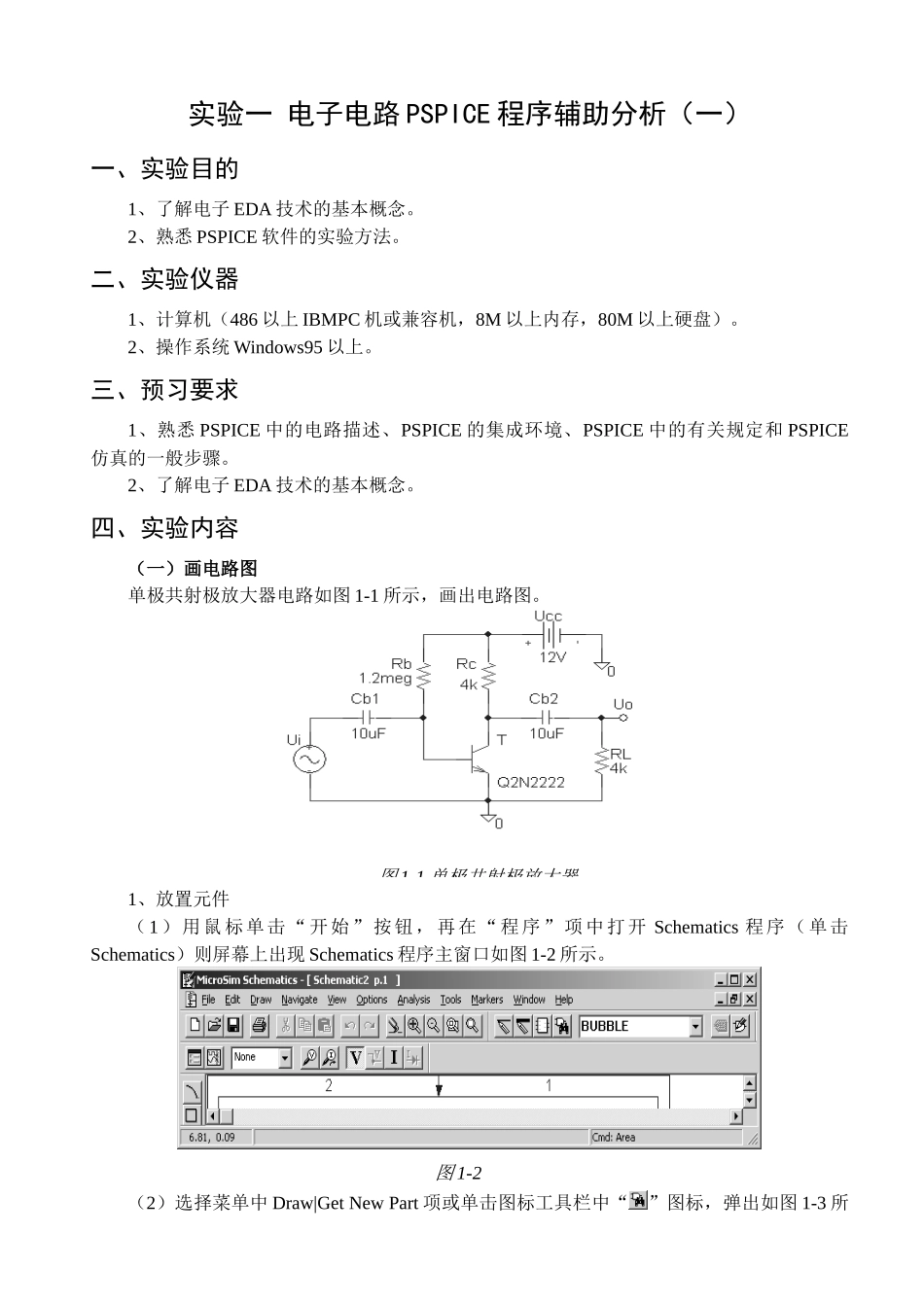

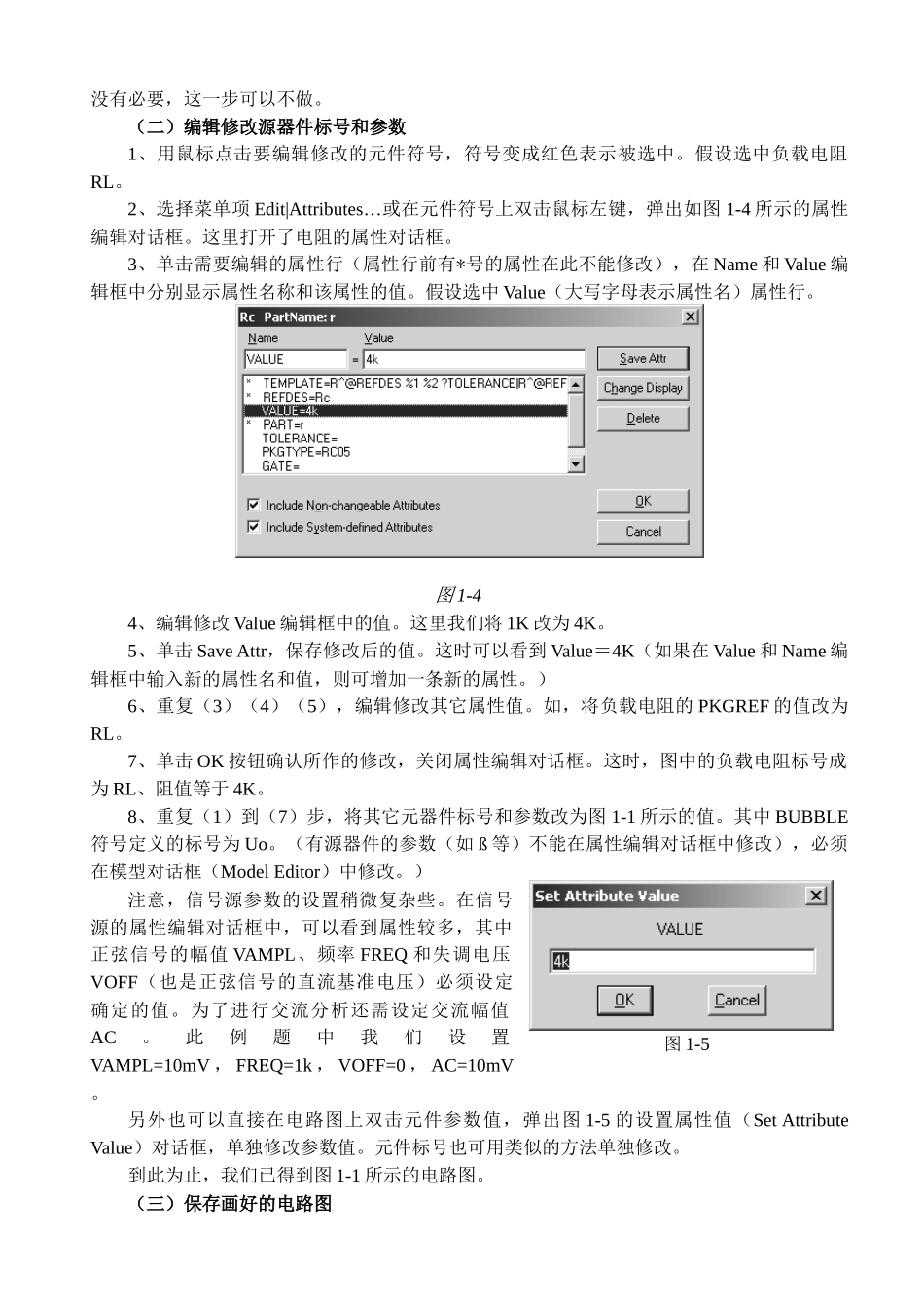

实验一电子电路PSPICE程序辅助分析（一）一、实验目的1、了解电子EDA技术的基本概念。2、熟悉PSPICE软件的实验方法。二、实验仪器1、计算机（486以上IBMPC机或兼容机，8M以上内存，80M以上硬盘）。2、操作系统Windows95以上。三、预习要求1、熟悉PSPICE中的电路描述、PSPICE的集成环境、PSPICE中的有关规定和PSPICE仿真的一般步骤。2、了解电子EDA技术的基本概念。四、实验内容（一）画电路图单极共射极放大器电路如图1-1所示，画出电路图。1、放置元件（1）用鼠标单击“开始”按钮，再在“程序”项中打开Schematics程序（单击Schematics）则屏幕上出现Schematics程序主窗口如图1-2所示。（2）选择菜单中Draw|GetNewPart项或单击图标工具栏中“”图标，弹出如图1-3所图1-1单极共射极放大器图1-2图1-3示的元件浏览窗口PartBrowser。（3）在PartName编辑框中输入元件名称。此时，在Description信息窗口中出现该元器件的描述信息，这里我们先输入BJT名称Q2N2222。（如果不知道元器件名称，可以单击Libraries，打开库浏览器LibraryBrowser,在Library窗口中单击所需元件相应的库类型，移动Part窗口中右侧滚动条，单击列表中的元器件，在Description中查看描述信息，判断所选器件是否需要，若是，则单击OK关闭LibraryBrowser，此时，PartBrowser对话窗的PartName编辑框中显示的即为选中的元器件。（4）单击Place，将鼠标箭头移出PartBrowser窗口。这时箭头处出现该元器件符号。（5）移动箭头将元器件拖到合适的位置，若需要，可以用快捷键Ctrl＋R或Ctrl＋F旋转或翻转符号（也可用菜单项Edit|Rotate或Edit|Flip来完成）。（6）单击鼠标左键，将元器件放置在页面上。此时，BJT出现在原理图页面上。如果需要可继续单击左键，放置多个同类元器件，它们的标号自动排序。（7）单击右键结束放置操作。（8）用鼠标单击PartName编辑框，将焦点移回PartName编辑框中。（9）重复（3）到（7）的步骤。将其它元器件，如电阻（R）、电容（C）、电源（VDC）、地（EGND）和信号源（VSIN）放置在页面上。为突出输出端，我们在输出端放置了BUBBLE符号（用于与其它电路连接的符号）。（10）元器件放置完后，单击Close关闭PartBrowser窗口。还有另一种放置元器件的方法：如果知道所用元器件的名称可以不打开PartBrowser窗口，直接在“”中输入源器件名称并按Enter键，将元器件调出，放置在页面上。如果想删除不需要的元器件，可以用鼠标单击选中该元器件（元器件符号变成红色），然后选择菜单项Edit|Cut就可以将元件删除（也可用键盘上的Delete键删除）。2、画电路连线（1）选择菜单Draw|Wire或点击“”图标，此时鼠标箭头变成一只笔。（2）将笔尖移到元件引脚端点击左键，再将笔尖移到要连接的另一元件引脚端单击左键，则完成一根连线的连接。（3）重复第（2）步画完所有连线。（4）单击右键，取消画线状态。3、为放大电路重要节点加标号（1）双击Rc到BJT集电极间的连线，弹出Label对话框（也可以通过选择菜单项Edit|Label打开）。（2）在编辑栏中填Vc，然后单击OK确认返回。此时，在连线附近出现Vc标号。如果图1-5没有必要，这一步可以不做。（二）编辑修改源器件标号和参数1、用鼠标点击要编辑修改的元件符号，符号变成红色表示被选中。假设选中负载电阻RL。2、选择菜单项Edit|Attributes…或在元件符号上双击鼠标左键，弹出如图1-4所示的属性编辑对话框。这里打开了电阻的属性对话框。3、单击需要编辑的属性行（属性行前有*号的属性在此不能修改），在Name和Value编辑框中分别显示属性名称和该属性的值。假设选中Value（大写字母表示属性名）属性行。4、编辑修改Value编辑框中的值。这里我们将1K改为4K。5、单击SaveAttr，保存修改后的值。这时可以看到Value＝4K（如果在Value和Name编辑框中输入新的属性名和值，则可增加一条新的属性。）6、重复（3）（4）（5），编辑修改其它属性值。如，将负载电阻的PKGREF的值改为RL。7、单击OK按钮确认所作的修改，关闭属性编辑对话框。这时，图中的负载电阻标号成为RL、阻值等于4K。8、重复（1）到（7）步，将其它元器件标号和参数改为图1-1所示的值。其中BUBBLE符...
