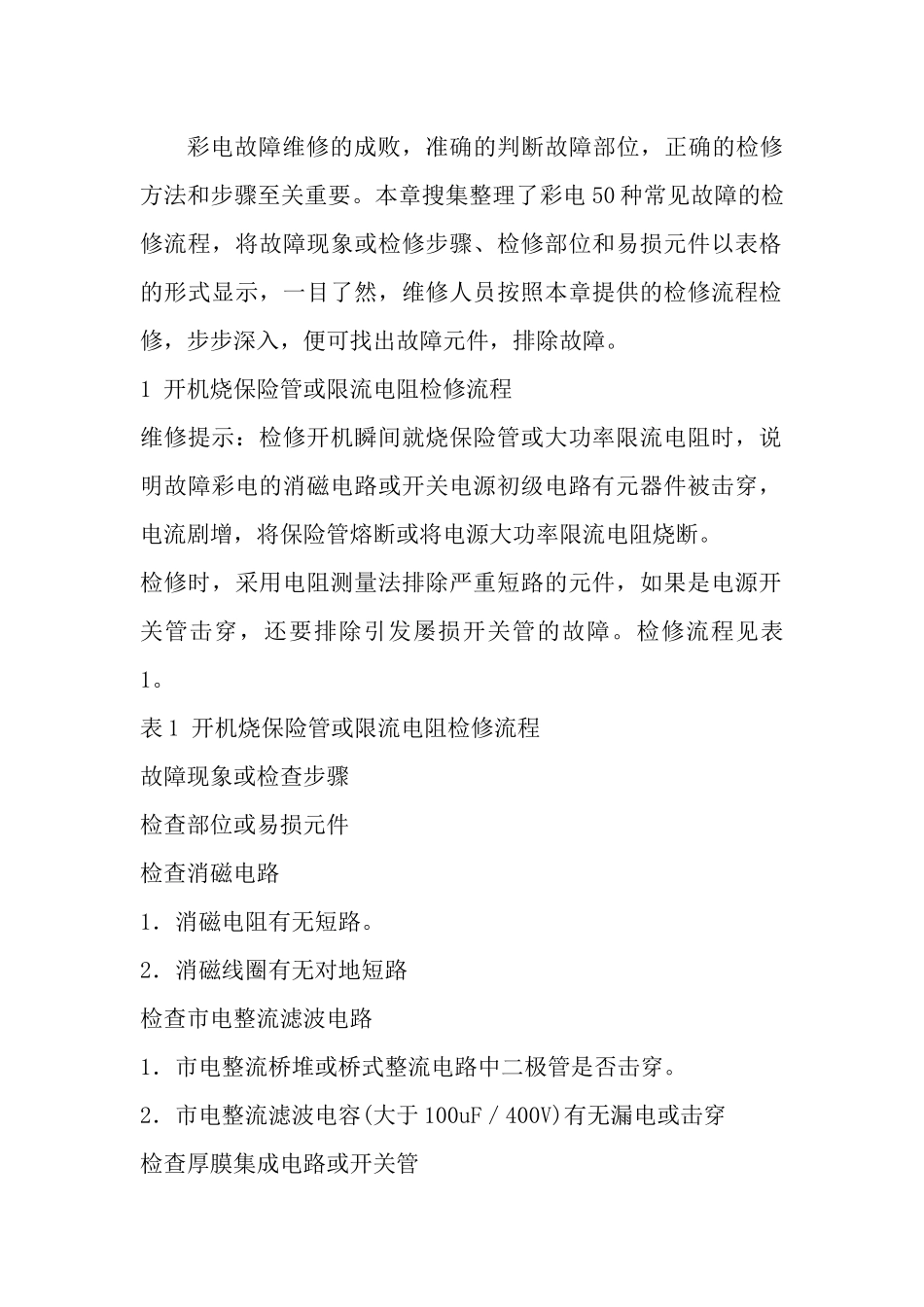

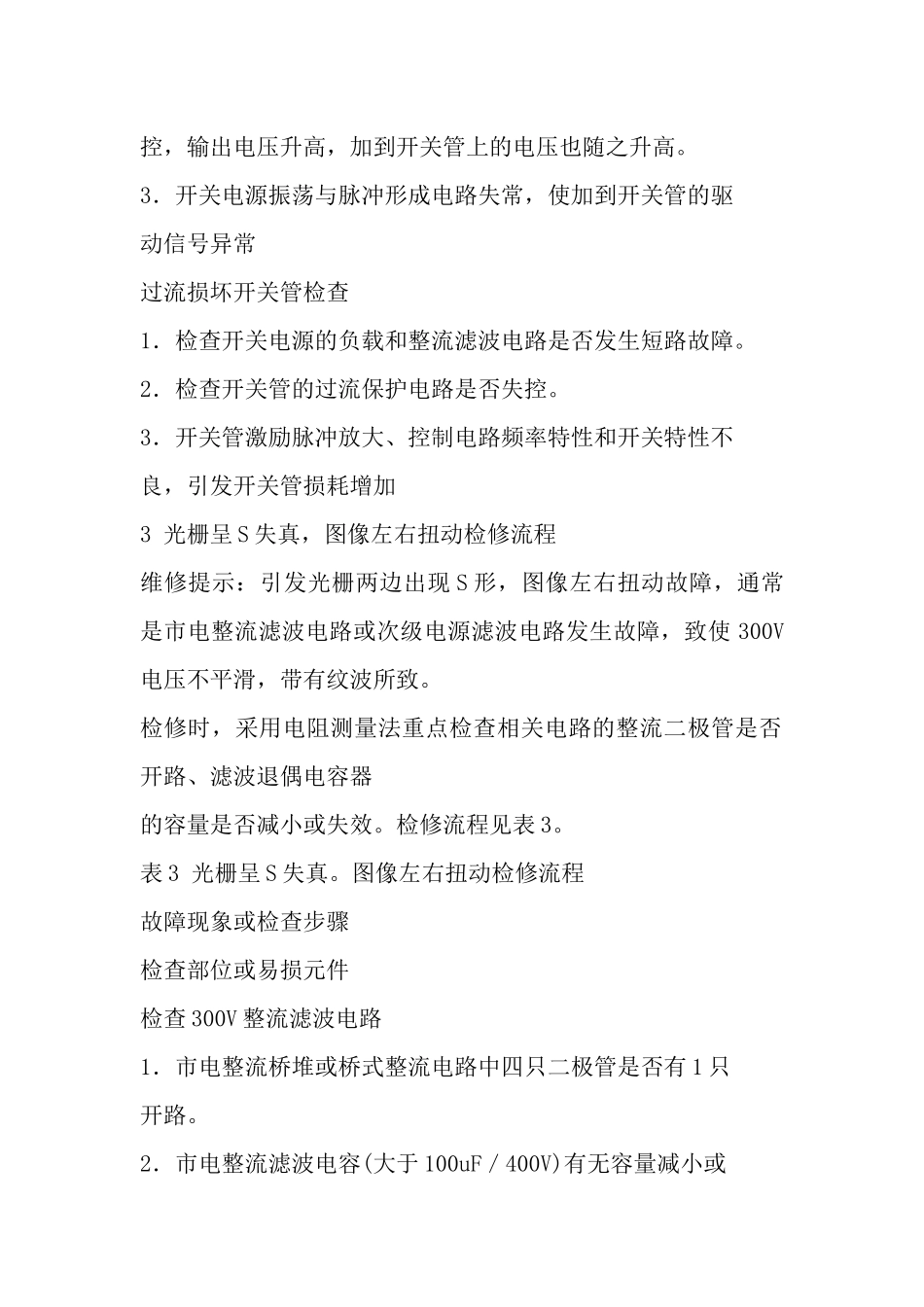

彩电故障维修的成败，准确的判断故障部位，正确的检修方法和步骤至关重要。本章搜集整理了彩电50种常见故障的检修流程，将故障现象或检修步骤、检修部位和易损元件以表格的形式显示，一目了然，维修人员按照本章提供的检修流程检修，步步深入，便可找出故障元件，排除故障。1开机烧保险管或限流电阻检修流程维修提示：检修开机瞬间就烧保险管或大功率限流电阻时，说明故障彩电的消磁电路或开关电源初级电路有元器件被击穿，电流剧增，将保险管熔断或将电源大功率限流电阻烧断。检修时，采用电阻测量法排除严重短路的元件，如果是电源开关管击穿，还要排除引发屡损开关管的故障。检修流程见表1。表1开机烧保险管或限流电阻检修流程故障现象或检查步骤检查部位或易损元件检查消磁电路1．消磁电阻有无短路。2．消磁线圈有无对地短路检查市电整流滤波电路1．市电整流桥堆或桥式整流电路中二极管是否击穿。2．市电整流滤波电容(大于100uF／400V)有无漏电或击穿检查厚膜集成电路或开关管1．开关管(含厚膜IC中的开关管)集电极与发射极(源极与漏极)极间是否击穿。2．若有压敏保护器件，检查其是否击穿检查开关变压器绕组1．开关变压器绕组漏电电路或对地漏电短路。2．这种故障虽不常发生，但检修时也不要忽略检查2屡损电源开关管检修流程维修提示：屡损电源开关管的原因主要有两种：一是过压击穿；二是过流损坏。当电源开关管的外部电路失效、变质、失控时，使加到开关管上的电压过高或流过开关管电流剧增时，均会损坏电源开关管。检修时，主要排除引发屡损开关管的变质、损坏元件，避免再次损坏开关管。检修流程见表2。第1页，共30页表2屡损电源开关管检修流程故障现象或检查步骤检查部位或易损元件过压损坏开关管的检查1．检查开关管集电极或漏极的反峰压吸收、保护电路元件，是否开路、失效。2．检查开关电源取样误差放大电路是否开路，造成稳压失控，输出电压升高，加到开关管上的电压也随之升高。3．开关电源振荡与脉冲形成电路失常，使加到开关管的驱动信号异常过流损坏开关管检查1．检查开关电源的负载和整流滤波电路是否发生短路故障。2．检查开关管的过流保护电路是否失控。3．开关管激励脉冲放大、控制电路频率特性和开关特性不良，引发开关管损耗增加3光栅呈S失真，图像左右扭动检修流程维修提示：引发光栅两边出现S形，图像左右扭动故障，通常是市电整流滤波电路或次级电源滤波电路发生故障，致使300V电压不平滑，带有纹波所致。检修时，采用电阻测量法重点检查相关电路的整流二极管是否开路、滤波退偶电容器的容量是否减小或失效。检修流程见表3。表3光栅呈S失真。图像左右扭动检修流程故障现象或检查步骤检查部位或易损元件检查300V整流滤波电路1．市电整流桥堆或桥式整流电路中四只二极管是否有1只开路。2．市电整流滤波电容(大于100uF／400V)有无容量减小或失效检查+B整流滤波电路1．+B滤波电容器是否容量减小或失效。2．+B整流二极管是否漏电或不良4无光栅、无伴音检修流程维修提示：引发无光栅无伴音故障，主要由开关电源电路故障、行场扫描电路故障或微处理器电路故障所致。检查无光栅无伴音故障首先应弄清楚主副电源的来源和开关机控制电路的关系：对于采用独立副电源，开关机采用控制主电源市电供电的电视机，检修无光栅无伴音故障时，应先检查指示灯是否点亮，微处理器是否进入开机状态；再检查开关电源有无电压输出，如果无电压输出，故障部位在开关电源部分，如果有电压输出，故障部位在行输出部分；对于副电源取自主电源，开关机采用控制行振荡电路供电或降低电源输出电压的彩电，应先检查主电源电路，再检查微处理器控制和行输出电路。检修流程见表4。表4无光栅、无伴音故障检修流程故障现象或检查步骤检查部位或易损元件电源指示灯不亮1．采用独立副电源电路的检查副电源供电电路。2．测量微处理器+5V(或+3.3V)供电电路检查微处理器电路是否处于开机状态，如果不开机，则检查微处理器控制电路1．测量微处理器复位引脚电压是否正常。2．检查时钟振荡电路是否正常。3．检查本机键扫描电路是否存在短路漏电故障。4．检查有无遥控指令输入。5．检查微处理器有无开机...
