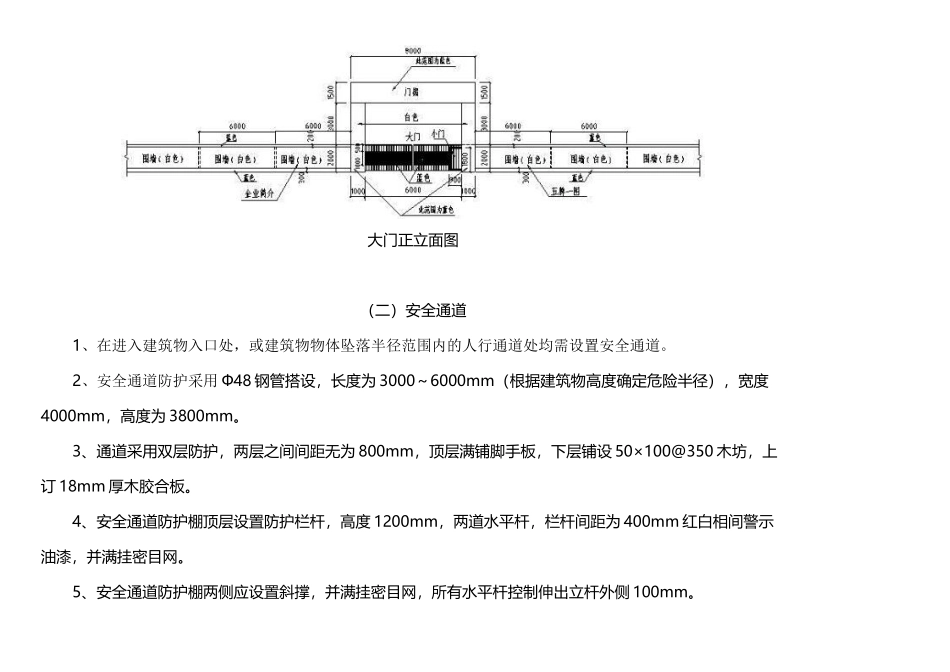

建筑工程安全文明施工标准图建筑工程安全文明施工标准化图（一）工地大门及围墙1、工地大门：采用砖砌体做门柱，截面尺寸为1.0×1.0m，大门净宽6.0m，高6.5m，门楣高1.5m，净高5.0m，门柱从地面起2.0m为蓝色，门楣为蓝色，其余部位为白色。门楣从左至右标上标上企业标志，用宋体字标上企业名称。字体高度1.1m，上下左右居中。在右大门上开一个900mm（宽）×1800mm（高）的小门，以方便施工人员进出。大门中部布置1.0m高铁，刷涂成蓝色。大门右侧围墙均匀布置“五牌一图”，左侧围墙布置企业简介，大小为900mm（宽）×1400mm（高），牌间间距200mm。工地大门2、围挡：围墙采用砖砌体（18墙），高度2.0m，每间隔6.0m设置一道370×370mm砖柱。墙体颜色为白色，上端0.2m、下端0.3m为蓝色，墙体中部用蓝色隶书字体标上企业名称。大门正立面图（二）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。安全通道效果图1-1剖面图2-2剖面图3-3剖面图（三）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。（2）边长在200～500mm（含500mm）的洞口防护采用洞口上部盖18mm厚木胶合板，并用Ф8膨胀螺栓固定，面刷红白相间的警示油漆，间距20cm，角度45°。（3）边长在500～1500mm（含500mm）的洞口防护洞口上部铺设木坊，间距400mm，上铺18mm厚木胶合板并用铁钉钉牢。并将木坊侧面与地面间的空隙封严，面刷红白相间的警示油漆，间距20cm，角度45°。洞口四周设置Ф48钢管防护栏杆，并将栏杆刷涂间距400mm红白相间的警示油漆。并悬挂“当心坠落”警示标志。水平杆控制伸出立杆外侧100mm。（4）边长大于1500mm的洞口防护洞口四周设置Ф48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板做挡脚板。防护栏杆及挡脚板刷涂间距400mm红白相间的警示油漆。并在外侧满挂密目网，并悬挂“当心坠落”警示标志。水平杆控制伸出立杆外侧100mm。边长在25～200mm（含200mm）的水平洞口防护平面图1-1剖面图效果图边长在200～500mm（含500mm）的水平洞口防护平面图1-1剖面图效果图边长在500～1500mm（含1500mm）的水平洞口防护平面图1-1剖面图效果图边长大于1500mm的水平洞口防护平面图1-1剖面图效果图2、临边防护（1）基坑临边防护①基坑开挖深度超过2.0m时，应设置临边防护栏杆。防护栏杆采用钢管搭设，设置三道水平杆，立杆间距不大于1.8m，立杆深入地面以下≥700mm（若基坑顶面有混凝土压顶，则预埋1Ф18钢筋，深度≥150mm，外露150mm，与立杆焊接），防护栏杆下部设置200mm高18mm厚木胶合板做挡脚板。防护栏杆的水平杆、立杆及挡脚板，必须刷间距400mm红白相间的警示油漆。所有水平杆控制伸出立杆外侧100mm。②防护栏杆靠基坑侧满挂密目网，在醒目处悬挂“当心坠落”警示标志，并设置夜间警示灯。③排水沟设置在基坑外侧，基坑顶面应有向排水沟方向≥3％的坡度。（2）楼梯临边防护①楼梯及休息平台临边采用Ф48钢管搭设防护栏杆，设置水平杆三道。②防护栏杆的水平杆、立杆必须刷400mm相间的红白警示油漆，所有水平杆控制伸出立杆外侧100mm。③防护栏杆固定方式：采用冲击钻钻孔，打入1Ф18钢筋，深度≥200mm，外露150mm，与立杆焊接。④临边高度大于2.0m的梯段必须满挂密目网。⑤楼梯间必须设置照明，采用36V低压供电，并设置灯罩。（3）屋面、楼层临边防护①当临...
