常用塑料的注塑成型条件VIP专享VIP免费

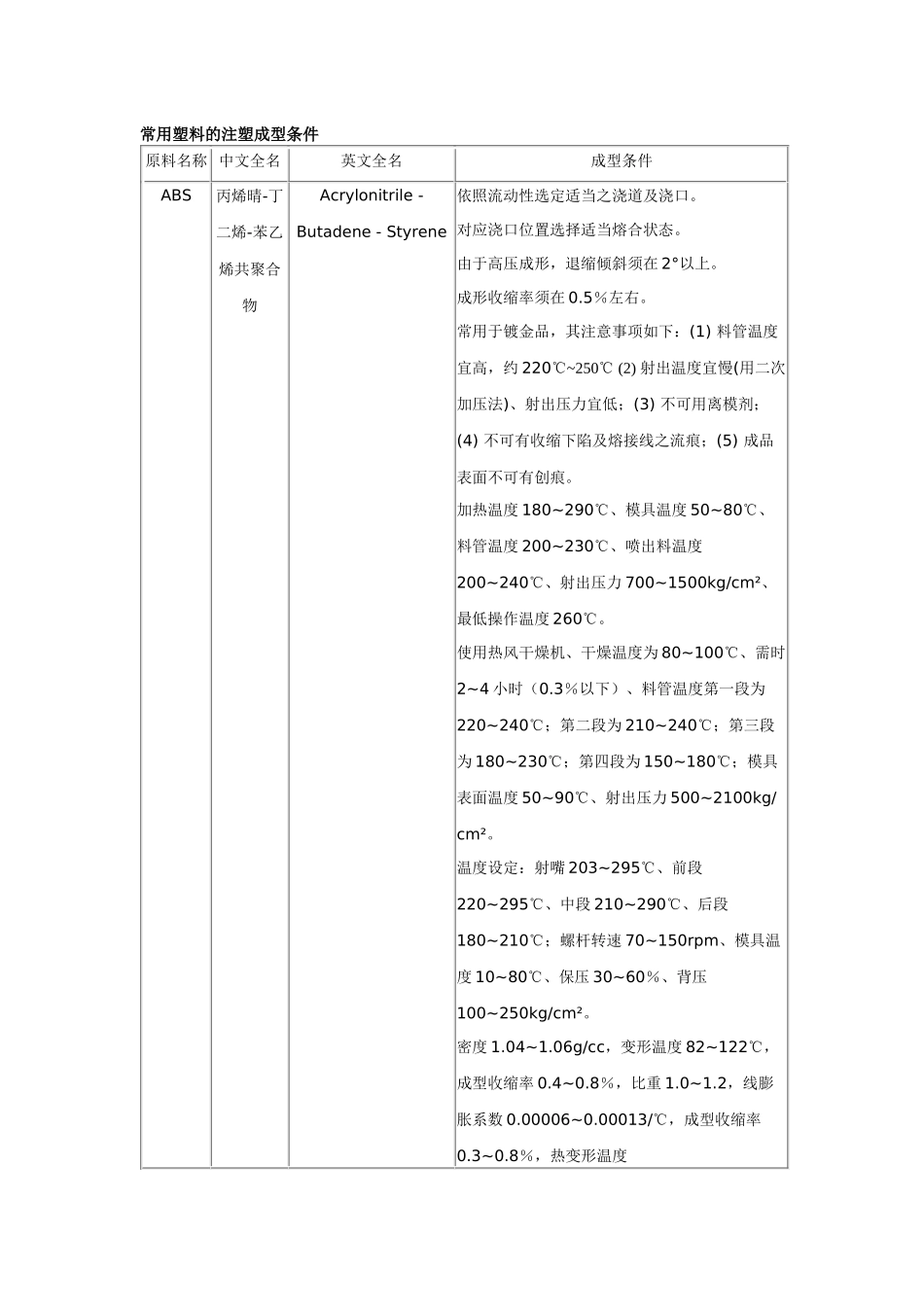

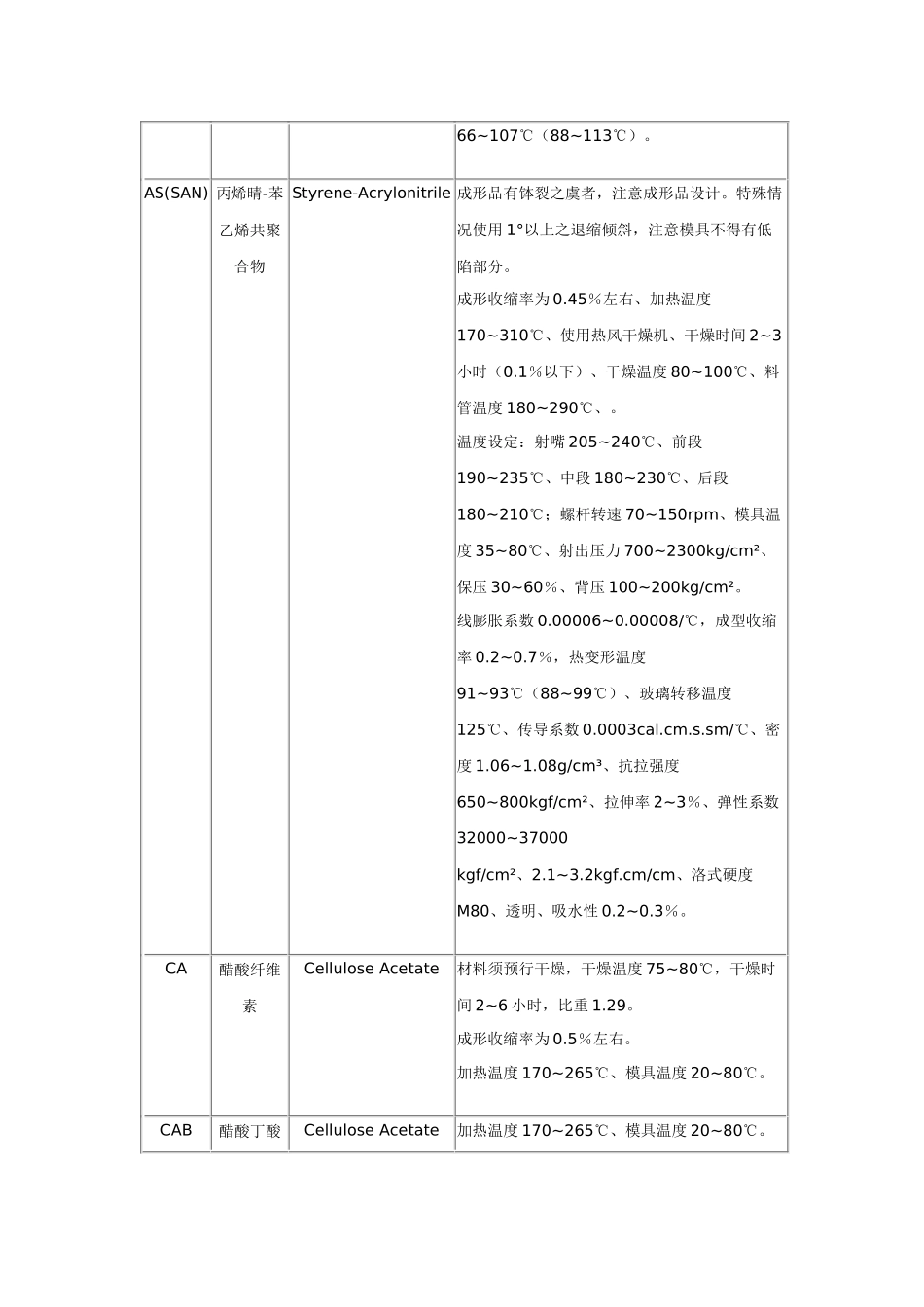

常用塑料的注塑成型条件原料名称中文全名英文全名成型条件ABS丙烯晴-丁二烯-苯乙烯共聚合物Acrylonitrile-Butadene-Styrene依照流动性选定适当之浇道及浇口。对应浇口位置选择适当熔合状态。由于高压成形，退缩倾斜须在2°以上。成形收缩率须在0.5％左右。常用于镀金品，其注意事项如下：(1)料管温度宜高，约220℃~250℃(2)射出温度宜慢(用二次加压法)、射出压力宜低；(3)不可用离模剂；(4)不可有收缩下陷及熔接线之流痕；(5)成品表面不可有创痕。加热温度180~290℃、模具温度50~80℃、料管温度200~230℃、喷出料温度200~240℃、射出压力700~1500kg/cm²、最低操作温度260℃。使用热风干燥机、干燥温度为80~100℃、需时2~4小时（0.3％以下）、料管温度第一段为220~240℃；第二段为210~240℃；第三段为180~230℃；第四段为150~180℃；模具表面温度50~90℃、射出压力500~2100kg/cm²。温度设定：射嘴203~295℃、前段220~295℃、中段210~290℃、后段180~210℃；螺杆转速70~150rpm、模具温度10~80℃、保压30~60％、背压100~250kg/cm²。密度1.04~1.06g/cc，变形温度82~122℃，成型收缩率0.4~0.8％，比重1.0~1.2，线膨胀系数0.00006~0.00013/℃，成型收缩率0.3~0.8％，热变形温度66~107℃（88~113℃）。AS(SAN)丙烯晴-苯乙烯共聚合物Styrene-Acrylonitrile成形品有钵裂之虞者，注意成形品设计。特殊情况使用1°以上之退缩倾斜，注意模具不得有低陷部分。成形收缩率为0.45％左右、加热温度170~310℃、使用热风干燥机、干燥时间2~3小时（0.1％以下）、干燥温度80~100℃、料管温度180~290℃、。温度设定：射嘴205~240℃、前段190~235℃、中段180~230℃、后段180~210℃；螺杆转速70~150rpm、模具温度35~80℃、射出压力700~2300kg/cm²、保压30~60％、背压100~200kg/cm²。线膨胀系数0.00006~0.00008/℃，成型收缩率0.2~0.7％，热变形温度91~93℃（88~99℃）、玻璃转移温度125℃、传导系数0.0003cal.cm.s.sm/℃、密度1.06~1.08g/cm³、抗拉强度650~800kgf/cm²、拉伸率2~3％、弹性系数32000~37000kgf/cm²、2.1~3.2kgf.cm/cm、洛式硬度M80、透明、吸水性0.2~0.3％。CA醋酸纤维素CelluloseAcetate材料须预行干燥，干燥温度75~80℃，干燥时间2~6小时，比重1.29。成形收缩率为0.5％左右。加热温度170~265℃、模具温度20~80℃。CAB醋酸丁酸CelluloseAcetate加热温度170~265℃、模具温度20~80℃。纤维素Butyionate干燥温度75~80℃，干燥时间2~6小时。CP丙酸纤维素CellulosePropionate加热温度170~265℃、模具温度20~80℃。EVA乙烯-醋酸乙烯共聚物(橡皮胶)EthyleneVinylAcetateCopolyn温度设定：射嘴185℃、前段166℃、中段160℃、后段150℃；螺杆转速最大、模具温度35~45℃、背压10kg。料管温度150~180℃、射嘴150℃、第一段150℃、第二段140℃、第三段120℃、模温30~40℃、射出压力600~800kg/cm²、成形收缩率0.7~2％、干燥温度40~50℃、干燥时间2~4小时。FR-PET强化聚对苯二甲酸二乙酯PolybutyleneTerephthalateUL长期耐热140℃，热变形温度达225℃。结晶速率较慢，干燥及加工条件要求严苛。干燥：140℃3小时或120℃5~8小时。射出温度：235℃~250℃模温：40℃~80℃。HDPE高密度聚乙烯HighDensityPolyethylene温度设定：射嘴210℃、前段200℃、中段200℃、后段195℃；螺杆转速140rpm、背压15kg。线膨胀系数0.00010~0.00013/℃，成型收缩率1.2~5.0％、比重0.93~0.97热变形温度43~49℃（60~82℃）。料管温度160~310℃、射嘴190℃、第一段190℃、第二段180℃、第三段160℃、模温10~70℃、射出压力300~1400kg/cm²、成形收缩率1.5~5％。HIPS高重击聚HighImpact温度设定：射嘴220~240℃、前段苯乙烯(不碎胶、高冲击硬胶、耐冲击聚苯乙烯)polystyrene210~230℃、中段200~230℃、后段190~215℃；螺杆转速135~215rpm、模具温度25℃、背压5-10kg比重1.05g/c.c.。线膨胀系数0.000034~0.00021/℃，成型收缩率0.2~0.6％，热变形温度96℃。LCPⅠ型液晶高分子Ⅰ型LiquidCrystalPolymerTypeⅠ密度1.35~1.45g/cc，变形温度198~310℃，成型收缩率0.1~1.4％。固化速度快、树脂温度390℃、模具温度120℃、射出压力400...
