客车锅炉安装施工组织设计-改后1VIP免费

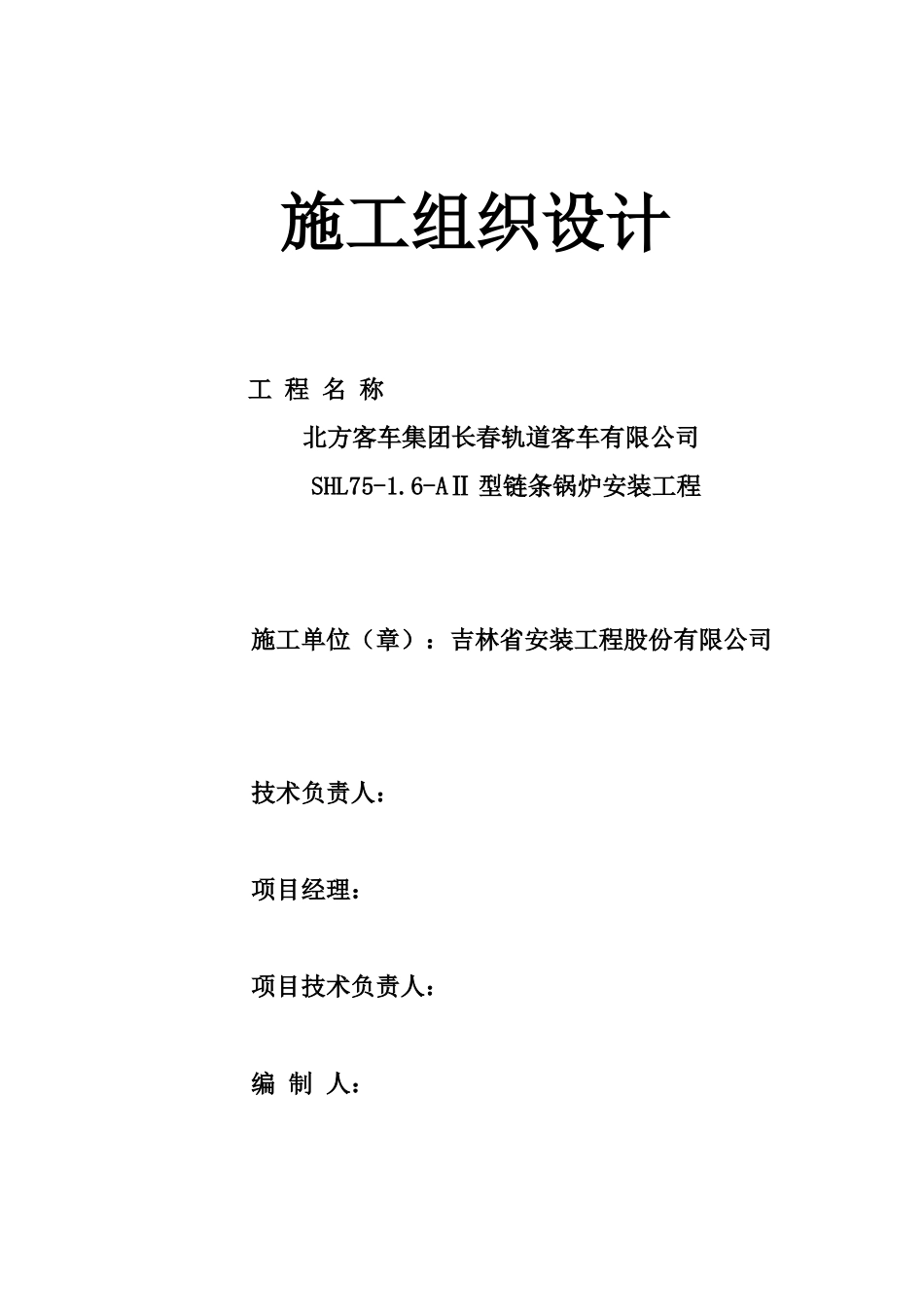

客车锅炉安装施工组织设计-改后1_第1页
1/93

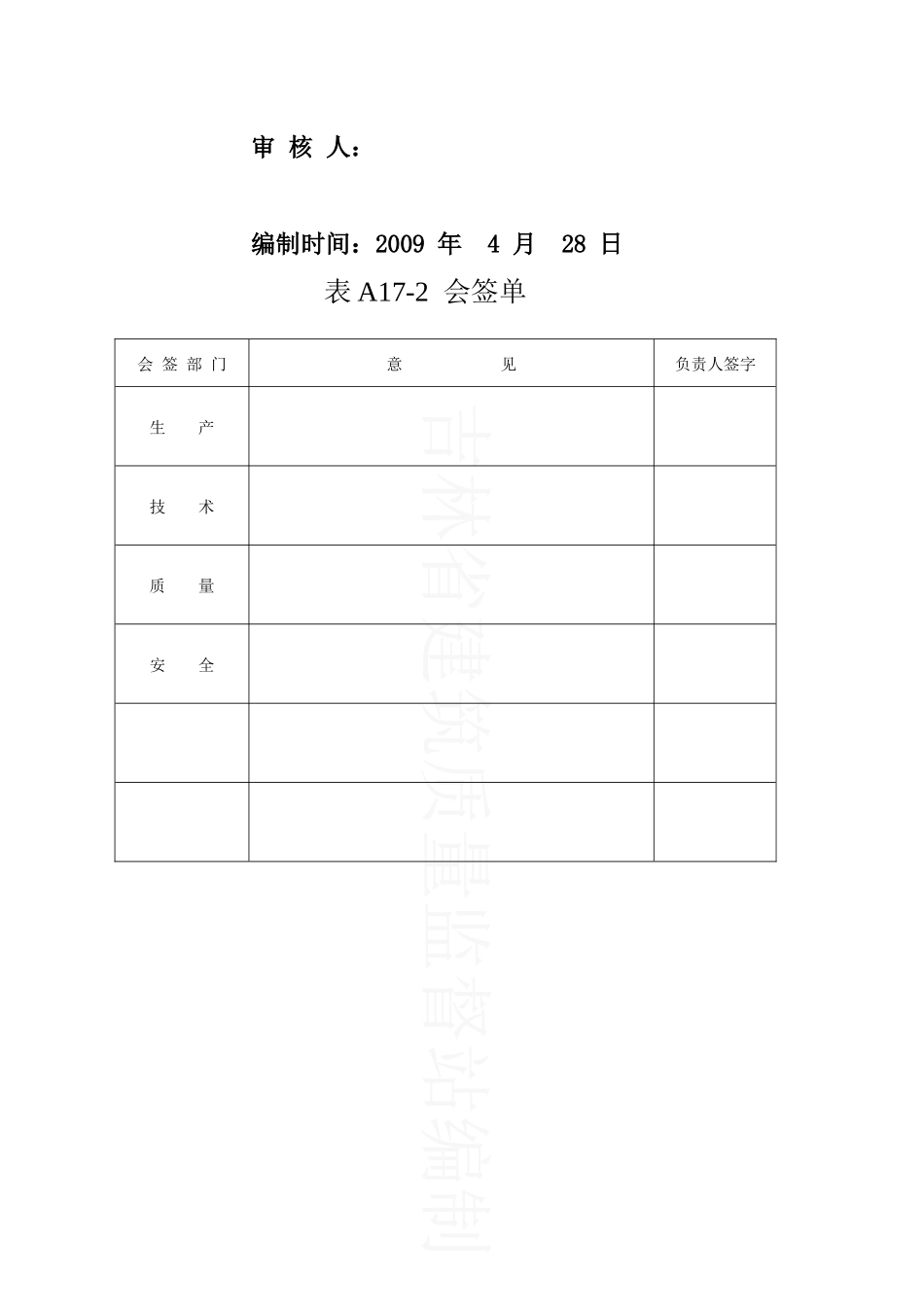

客车锅炉安装施工组织设计-改后1_第2页
2/93

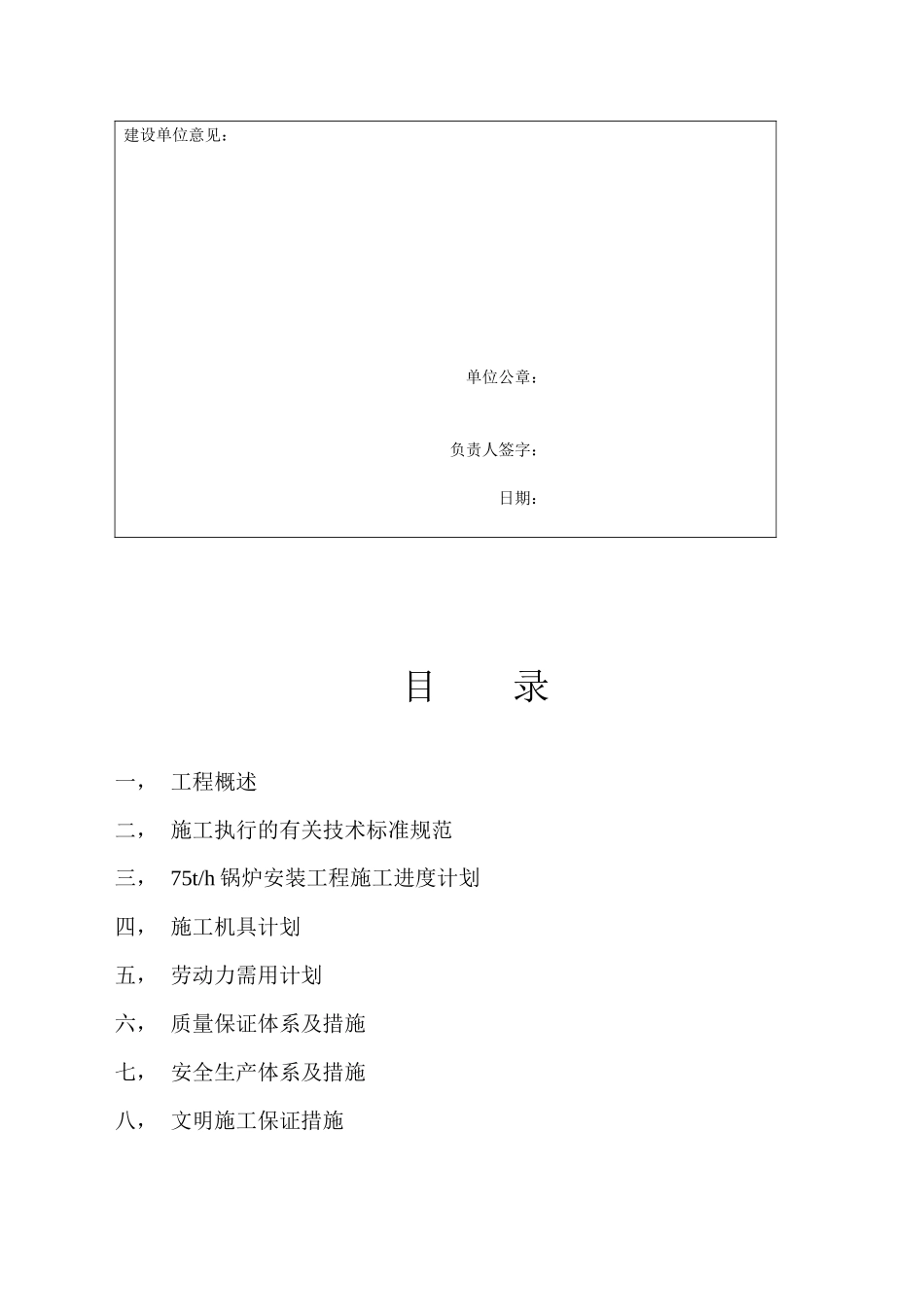

客车锅炉安装施工组织设计-改后1_第3页
3/93
施工组织设计工程名称北方客车集团长春轨道客车有限公司SHL75-1.6-AⅡ型链条锅炉安装工程施工单位(章):吉林省安装工程股份有限公司技术负责人:项目经理:项目技术负责人:编制人:审核人:编制时间:2009年4月28日表A17-2会签单会签部门意见负责人签字生产技术质量安全建设单位意见:单位公章:负责人签字:日期:目录一,工程概述二,施工执行的有关技术标准规范三,75t/h锅炉安装工程施工进度计划四,施工机具计划五,劳动力需用计划六,质量保证体系及措施七,安全生产体系及措施八,文明施工保证措施九,承诺工期保证措施十,现场物资管理措施十一,施工技术管理措施十二,锅炉安装技术及质量要求①,施工准备工作②,质量检验要求③,锅炉安装工艺④,锅炉吊装作业中安全要求⑤,受热面管焊接要求⑥,锅炉本体水压试验⑦,烟风道安装⑧,炉墙砌筑与保温⑨,锅炉漏风试验⑩,烘炉(十一),煮炉(十二),蒸汽严密性试验、安全阀调整(十三),四十八小时试运行十三,施工平面图第一章工程概况一,概述工程名称:SHL75-1.6-AⅡ型链条锅炉安装工程建设单位:北方客车集团长春轨道客车有限公司工程地点:工业园区锅炉房施工工期:2009年5月5日至2009年9月30日质量目标:合格安全目标:杜绝重大设备损坏、人身伤害、火灾事故发生、重伤事故频率降低在5‰以下。二,工程范围1.两台SHL75-1.6-AⅡ型锅炉本体及附属设备安装2.筑炉、保温、油漆工程3.烟、风道制作、安装工程三,施工构想1.本工程施工周期短、交叉作业多,为确保工程质量,高速度如期竣工,在施工中采取各专业同时施工,实行交叉作业的方法,因此作业计划安排,工序穿插搭接,工程之间配合,现场调度指挥,安全措施,专项管理等工作必须合理、层次不乱。2.为减少高空作业难度,钢结构件等尽可能采取地面组合拼装,拼装后的锅炉部件外形尺寸较大,应尽可能集中吊装。第二章施工执行的有关技术标准规范1.厂家提供的锅炉本体安装图2.设计院提供的鼓引风系统安装图3.劳动部(1996)276号《蒸汽锅炉安全技术监察规程》4.GB50273-98《工业锅炉安装工程施工及验收规范》5.GB50275-98《压缩机、风机、泵安装工程施工及验收规范》6.GB50211-2004《工业炉砌筑工程施工及验收规范》第三章75t锅炉安装工程施工进度计划序号工程项目名称五月份六月份七月份八月份九月份上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬11#、2#炉落灰斗砌筑21#炉钢架安装32#炉钢架安装41#炉汽包、集箱受热面系统安装52#炉汽包、集箱受热面系统安装61#炉平台、梯子、扶手安装72#炉平台、梯子、扶手安装81#炉本体水压试验92#炉本体水压试验101#2#炉烟、风道制安111#炉燃烧设备及附属设备安装122#炉燃烧设备及附属设备安装131#炉砌筑142#炉砌筑151#炉烘煮炉162#炉烘煮炉171#2#炉48小时试运行第四章施工机具计划序号名称型号规格单位数量备注1汽车吊75t台12汽车吊50t台13汽车吊20t台14卷扬机5t台15油压千斤顶50t个26齿轮千斤顶10t个47手拉葫芦5t个28手拉葫芦3t个49手拉葫芦1t个610单滑轮5t个611单滑轮3t个412钢丝绳φ3/4”m30013电焊机台1014氩弧焊工具套615氧气切割工具套416焊条烘干箱台117焊条保温筒个1018角向磨光机φ100-φ125台1019内圆磨光机台420砂轮切割机φ400台121小型弯管机台122电动试压泵0-4.0mpa台123空气压缩机0-0.8mpa台1序号名称型号规格单位数量备注24台钻φ13台125水准仪台126经纬仪台127X光探伤机台128灰浆搅拌机台129砼振捣器台1第五章劳动力需用计划序号工种人数备注5月6月7月8月9月1铆工6108642管工468643钳工222224火焊工344425电焊工4810846起重工466427筑炉工86868木工119电工1111110辅助工4101064合计3647554630第六章质量保证体系及措施1.质量保证体系项目经理技术负责人质检负责人2.质量保证措施⑴,施工班组自检互检⑵,技术负责人分清责任材料供应Ⅰ,熟悉施工图纸、规范、要求Ⅱ,接受技术交底、交接人签字Ⅲ,领取合格材料、设备发现问题及时处理Ⅰ,组织工序交接检查Ⅱ,班组交叉作业检查Ⅲ,讲解技术程序要求、规范规定及时解决⑶,质量检查员⑷,业主工程师、项目经理⑸,工程质量保...
