WCDMA网管系统VIP免费

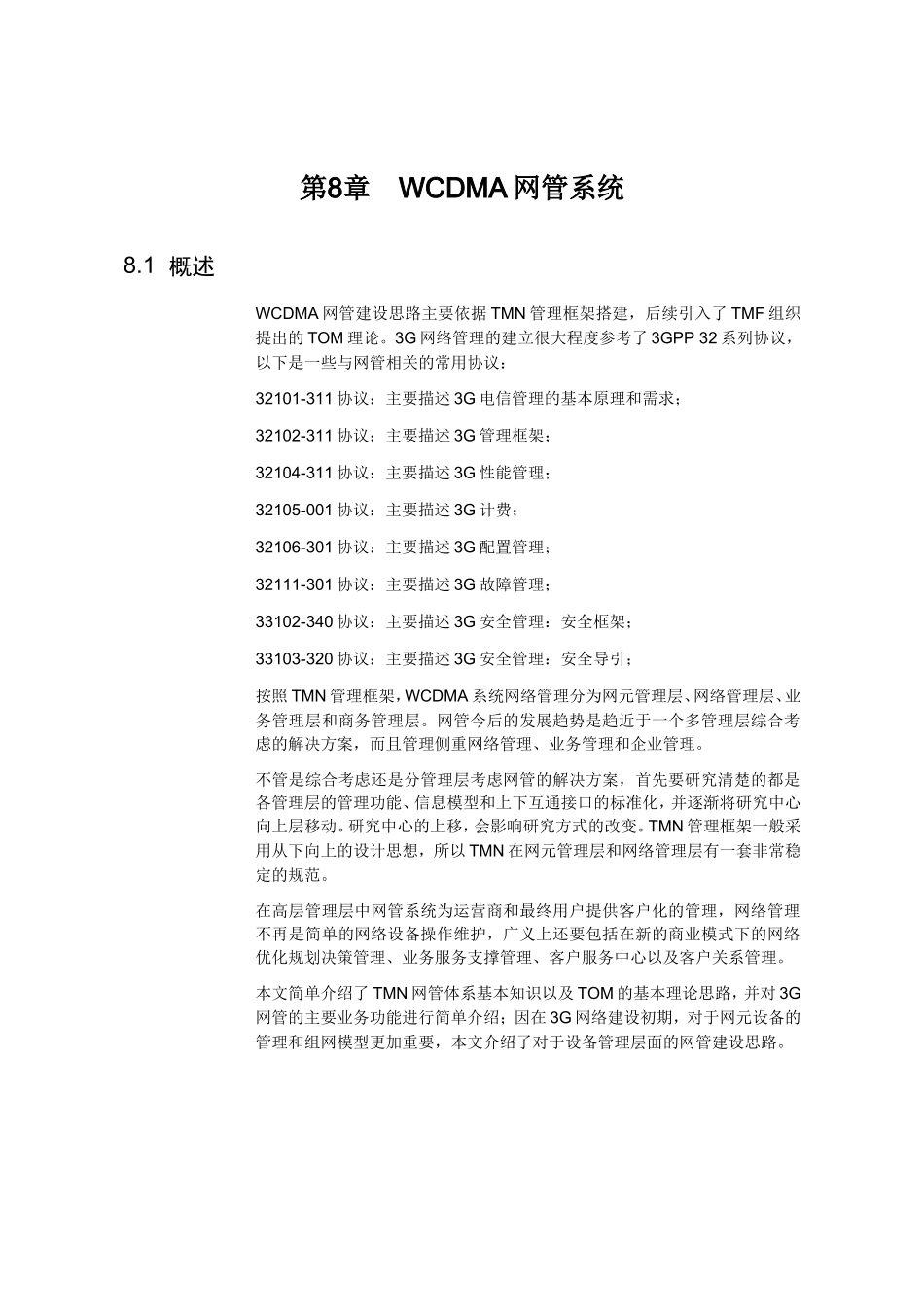

第8章WCDMA网管系统8.1概述WCDMA网管建设思路主要依据TMN管理框架搭建，后续引入了TMF组织提出的TOM理论。3G网络管理的建立很大程度参考了3GPP32系列协议，以下是一些与网管相关的常用协议：32101-311协议：主要描述3G电信管理的基本原理和需求；32102-311协议：主要描述3G管理框架；32104-311协议：主要描述3G性能管理；32105-001协议：主要描述3G计费；32106-301协议：主要描述3G配置管理；32111-301协议：主要描述3G故障管理；33102-340协议：主要描述3G安全管理：安全框架；33103-320协议：主要描述3G安全管理：安全导引；按照TMN管理框架，WCDMA系统网络管理分为网元管理层、网络管理层、业务管理层和商务管理层。网管今后的发展趋势是趋近于一个多管理层综合考虑的解决方案，而且管理侧重网络管理、业务管理和企业管理。不管是综合考虑还是分管理层考虑网管的解决方案，首先要研究清楚的都是各管理层的管理功能、信息模型和上下互通接口的标准化，并逐渐将研究中心向上层移动。研究中心的上移，会影响研究方式的改变。TMN管理框架一般采用从下向上的设计思想，所以TMN在网元管理层和网络管理层有一套非常稳定的规范。在高层管理层中网管系统为运营商和最终用户提供客户化的管理，网络管理不再是简单的网络设备操作维护，广义上还要包括在新的商业模式下的网络优化规划决策管理、业务服务支撑管理、客户服务中心以及客户关系管理。本文简单介绍了TMN网管体系基本知识以及TOM的基本理论思路，并对3G网管的主要业务功能进行简单介绍；因在3G网络建设初期，对于网元设备的管理和组网模型更加重要，本文介绍了对于设备管理层面的网管建设思路。8.2网管基础知识8.2.1TMN基本知识介绍1.TMN的基本概念TMN即TelecommunicationManagerNetwork，电信管理网的缩写。TMN通过传输/存储/处理信息来支持电信网络和业务的管理；TMN可管理各种类型的电信网络和网络单元，如：模拟网/数字网，公网/私网，交换系统/传输系统，电信软件，电路/路由/业务等网络逻辑资源，辅助支撑系统（如：电源系统、空调系统等）...TMN是ITU-T提出的电信网管标准。TMN是作为电信支撑网的一部分，其与电信业务原则上是分离的。2.TMN基本模型和特点(1)TMN体系介绍在层次上，TMN由多个层次组成，不同层次对应不同的管理模式，TMN的基本模型如下图：图8-1TMN体系结构图NEF:NetworkElementFunction网元侧功能EML：ElementManagerLayer网元管理层NML：NetworkManagerLayer网络管理层SML：ServiceManagerLayer服务管理层BML：BusinessManagerLayer商务管理层由上图可知，TMN由多个不同层次的管理层面组成，各层面之间可通过接口互连。TMN网络管理体系是以产品为核心，自下而上构建网络体系。各层次说明如下：BusinessManagementLayer提供面向业务的决策支持功能，如：统计报告和性能趋势分析等ServiceManagementLayer提供面向客户的管理功能，管理提供给客户的业务和收集帐务信息和网络服务质量返馈信息等NetworkManagementLayer提供面向网络的操作管理功能，如：网络话务流量的监视和故障监视等NetworkElementManagementLayer完成面向设备的操作维护功能NetworkElementFunction网元侧的OM功能体系，作为TMN运维体系的基础，提供对于网元的操作维护，向上提供接口接入TMN网管体系。(2)TMN体系特点以产品为核心，从下到上构建；以设备的互操作为根本出发点，最终达到对不同厂商设备统一管理的目的；定义了相应的接口和信息模型；虽然模型中有SML和BML，但并不是很强调；主要仍然描绘的NEF-EML-NML的层次体系，业务也以支撑运维体系为主。8.2.2TOM模型的简单介绍在3GPP中，对于网管的描述除参考ITU-T的TMN模型外，还参考了TMF提供的TOM网管模型的一些思路，特别是在3GPP(R5)版本后，更倾向于与TOM模型的对应，下面就TOM模型进行简单介绍。TOM即TelecomOperationsMap，该网管模型由TMF组织提出的新一代的网管模型，TMF即TelecommunicationManagementForum（电信管理论坛），非盈利组织，致力于在提高通信服务管理和营运质量方面提供领导、战略指导、实际解决方案。并通过开发程序化的，基于市场的解决方案...
