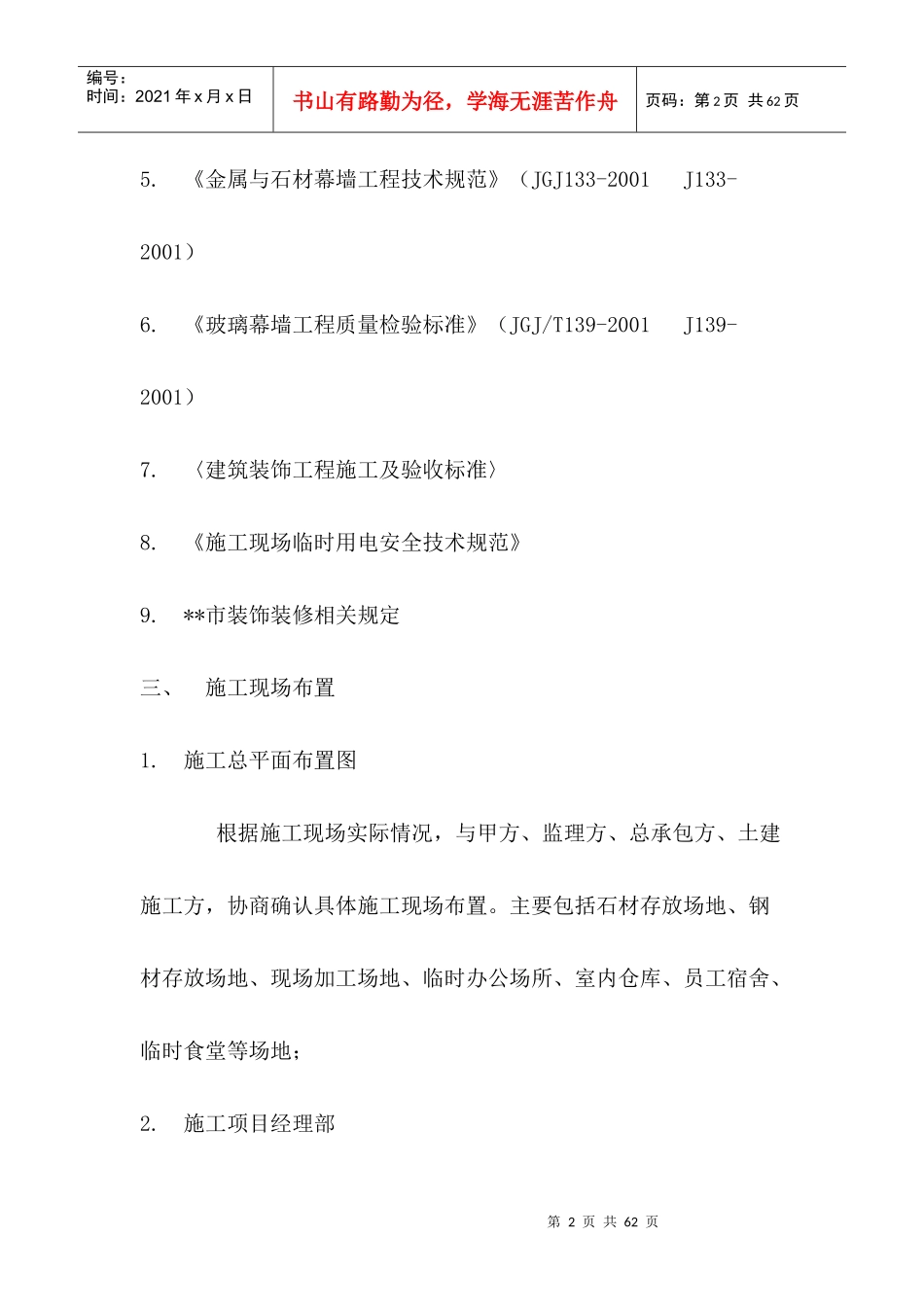

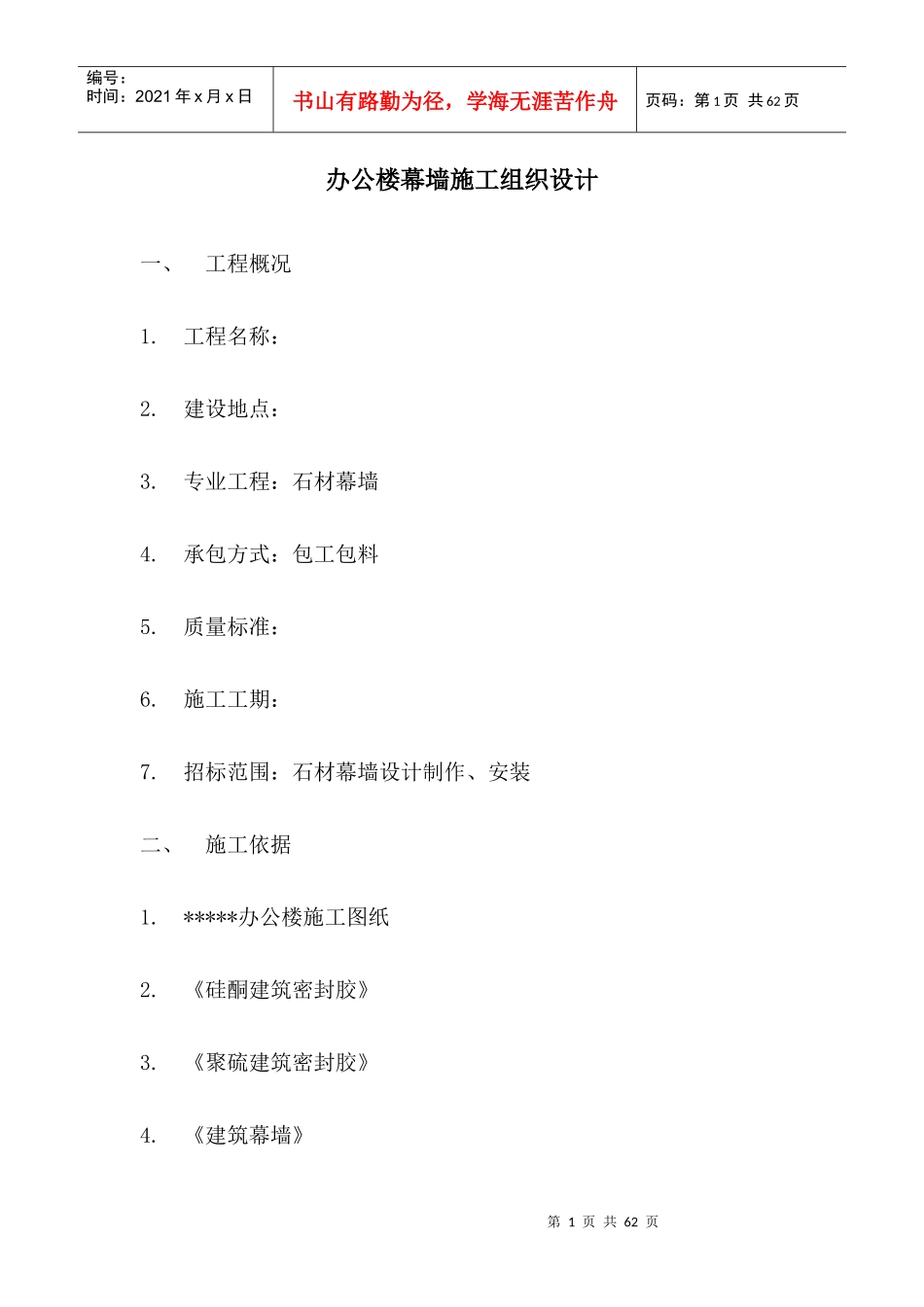

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页办公楼幕墙施工组织设计一、工程概况1.工程名称：2.建设地点：3.专业工程：石材幕墙4.承包方式：包工包料5.质量标准：6.施工工期：7.招标范围：石材幕墙设计制作、安装二、施工依据1.*****办公楼施工图纸2.《硅酮建筑密封胶》3.《聚硫建筑密封胶》4.《建筑幕墙》第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页5.《金属与石材幕墙工程技术规范》（JGJ133-2001J133-2001）6.《玻璃幕墙工程质量检验标准》（JGJ/T139-2001J139-2001）7.〈建筑装饰工程施工及验收标准〉8.《施工现场临时用电安全技术规范》9.**市装饰装修相关规定三、施工现场布置1.施工总平面布置图根据施工现场实际情况，与甲方、监理方、总承包方、土建施工方，协商确认具体施工现场布置。主要包括石材存放场地、钢材存放场地、现场加工场地、临时办公场所、室内仓库、员工宿舍、临时食堂等场地；2.施工项目经理部第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页3.临时用水、用电计划施工用电采用自备移动电闸箱，自楼层业主方提供的配电箱接引。用水由现场业主方提供上楼的供水管线。四、施工准备1、技术准备1.1施工图纸审核交底施工人员要充分熟悉施工图，对图纸疑点逐项记录，结合设计交底配合设计，共同完善设计图纸（如柱、装饰柱侧的凹线与结构边梁矛盾、挑檐处结构与外挂桃檐板的做法、设计造型的具体要求等）。1.2实测结构的偏差偏差的实测是理石加工及排板的先决条件，应配足人力在短时间内完成并保证数据准确。第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页1.3图纸排板与向厂方交底排板过程中要密切与设计结合，向加工厂方交底前应请设计对图纸予以确认；向厂方交底要细，并办理签认手续。1.4排板放线排板放线的依据是排板图，任何更改必须与二次设计人进行协商。2、主要材料的质量标准2.1花岗岩板质量等级要求优等，板面无裂纹，板材厚度为25mm，板面无缺棱掉角，切割采用砂锯切割。执行中华人民共和国建材行业标准《天然花岗石建筑板材》JC205-92。石材验收标准（允许偏差mm）项目烧毛面光面检验方法立面垂直63用3米托线板表面平整31用2米直尺和楔形塞尺第5页共62页第4页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页阳角方正42用200毫米方尺接缝平直42拉5米通线接缝高低30.3用直尺和塞尺接缝宽度10.5尺检2.2角钢连接件、不锈钢挂件、螺栓、焊条、结构胶均应有材质证明、检验报告及出厂合格证。“百年大计，质量第一”为保证石材各连接件的防水、耐酸碱、抗震要求，与主体焊接的连接件采用Q235低碳钢，其化学成分、机械性能包括屈服点应符合“GB700-88”国家标准规定，其余所有挂件均采用日本进口304不锈钢板（不锈钢材质为0Cr18Ni9或1Cr18Ni9）加工制成，并按“GB4237-92”标准检测不锈钢化学成分和强度极限、延伸率等物理性能，挂件要有承载抗剪及挠度试验。焊条采有E4303碳钢焊条，焊条应符合“GB5117-85”国家标准。第6页共62页第5页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共62页2.3粘结的建筑密封胶宜采用中性耐候硅酮密封胶，使用时检查有效期。五、施工进度计划表六、进场设备计划表七、施工人员计划表八、工艺流程图九、二次搬运、垂直搬运、搬运吨位、起重方法本工程的工期在较大程度上取决于材料的二次搬运、垂直搬运的保障，我方在遵守现场有关施工电梯、塔吊等机具使用规定前提下，将采取一些特殊措施，以保证工程顺利有序地进行：1、二次搬运、垂直搬运及起重方法1.1从工厂运至施工现场的材料的二次搬运，人力的搬运占有较大比重，为此，我司拟调拨15人专门负责本工程的材料搬运工作，同第7页共62页第6页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共62页时使用我司自制的型材、板片专用搬运小车及吊机等辅助机具以及土建施工单位的施工电...
