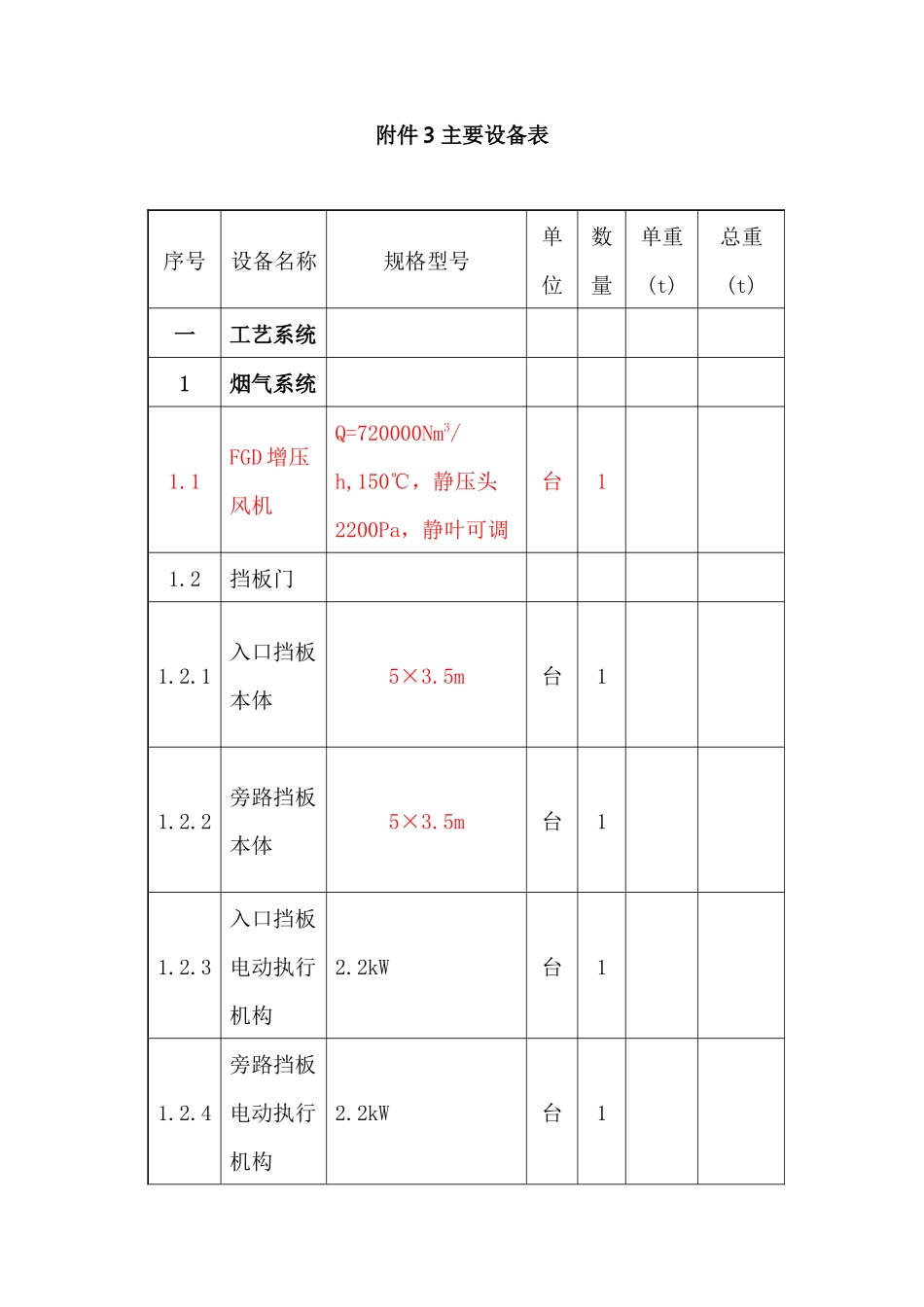

附件3主要设备表序号设备名称规格型号单位数量单重(t)总重(t)一工艺系统1烟气系统1.1FGD增压风机Q=720000Nm3/h,150℃，静压头2200Pa，静叶可调台11.2挡板门1.2.1入口挡板本体5×3.5m台11.2.2旁路挡板本体5×3.5m台11.2.3入口挡板电动执行机构2.2kW台11.2.4旁路挡板电动执行机构2.2kW台1序号设备名称规格型号单位数量单重(t)总重(t)1.2.5密封空气加热器两级电加热器；温升100度N＝180KW台11.2.6密封风机及电机离心式,2000m3/h,2700Pa,7.5kW台21.3膨胀节1.3.1入口烟道膨胀节5×3.5m台21.3.2旁路烟道膨胀节5×3.5m台1小计2SO2吸收系统2.1脱硫塔搅拌器侧进式18.5kw含电机台32.2塔内旋流单元个492.3喷淋布浆层2.3.1喷嘴STXPN96个64序号设备名称规格型号单位数量单重(t)总重(t)2.3.2喷淋层管路FRP,Φ９m,2层套12.4除雾器及冲洗系统D=９m，出口液滴含量75mg/Nm3，材料PP套12.5吸收塔循环泵1Q=1500m3/h,H=18m，轴功率160kw台12.6吸收塔循环泵2Q=1500m3/h,H=24m，轴功率200kw台12.7石膏浆液排出泵Q=25m3/h,H=55m，22kW台22.8氧化风机流量1783Nm3/h，扬程68600Pa台2小计3石灰浆液制备系统3.1仓顶收尘5.5kw台1序号设备名称规格型号单位数量单重(t)总重(t)器3.2仓壁振打器1.1kw台33.3回转式卸料阀３t/h,2.2kW台23.4消化机能力３t/h，3kw台23.5石灰浆液箱搅拌器7.5kw台13.6石灰浆液泵20m3/h,30m,7.5kW台2小计4石膏脱水系统4.1石膏浆液旋流装置入口流量25m3/h，浓度15%套14.2真空皮带脱水机石膏产量4t/h，含水率10%,3kw套14.3真空泵入口流量2200m3/台1序号设备名称规格型号单位数量单重(t)总重(t)h,55kw4.4石膏滤布冲洗水泵10.8m3/h,H=50m,7.5kw台24.5石膏滤饼冲洗水泵Q=10m3/h,H=30m，2.2kW台24.6滤液水箱泵30m3/h,30m，11kw台24.7滤液箱搅拌器4kw台1小计5工艺水系统5.1工艺水泵80m3/h,65m,37kW台25.2除雾器冲洗水泵80m3/h，65m,37kW台2小计6浆液排空及回收系统序号设备名称规格型号单位数量单重(t)总重(t)6.1事故浆液罐搅拌器37kw台16.2事故浆液泵30m3/h，20m,11kW台16.3吸收塔排水坑搅拌器顶进式，5.5kw台16.4吸收塔排水坑泵30m3/h,23.5m,15kw台1小计7检修起吊设备7.1增压风机电机起吊设施起重量10t，起吊高度10m台11.17.2增压风机转子起吊设施起重量10t，起吊高度11m台117.3浆液循环起重量10t,起吊高台40.93.6序号设备名称规格型号单位数量单重(t)总重(t)泵起吊设施度5m7.4脱水机起吊设施起重量10t,起吊高度5m台10.97.5真空皮带脱水机检修起吊设备起重量5t,,起吊高度5m台10.597.6其它检修起吊设施电动葫芦起重量3t,起吊高度3m台10.32小计8压缩空气系统8.1厂区内仪用储气罐及管路储气罐5m3个1小计9阀门(含序号设备名称规格型号单位数量单重(t)总重(t)电动执行器)电动蝶阀（含电动执行机构）DN50套32DN65套14DN80套30DN100套24DN150套12DN200套12DN300套4手动球阀DN15套46DN20套37手动蝶阀DN50套86DN65套19DN80套77DN100套41DN200套18DN300套4小计456序号设备名称规格型号单位数量单重(t)总重(t)工艺设备合计二暖通专业1分体柜式空调机LFD14N台22轴流风机T35-11No5台103轴流风机用自垂金属百叶风口个10小计三电气设备(一）设备1高压柜（含PT柜）KYN28-10，配VS1台5序号设备名称规格型号单位数量单重(t)总重(t)2直流屏套13综合保护单元套34低压柜MNS台185UPS15KVA30MIN套16检修电源箱台47现场操作柱个27小计（二）随机备件1断路器NSD10032断路器C65N-2P10A103断路器C65N-2P6A104接触器B2555接触器B1256接触器B957热继电器T255序号设备名称规格型号单位数量单重(t)总重(t)8热继电器T1659按钮XB21010信号灯XB210小计合计四仪表自动化1PLC系统19"LCD,操作员站2套,工程师站1套,打印机2台,控制机柜及电源分配柜等。套1S7400主机架CPU4146ES7-414-2XG04块1UR29槽机架6ES7400-1JA01块1PS407电源6ES7-407-0KA01块1序号设备名称规格型号单位数量单重(t)总重(t)CP通讯模板6GK7-443-1EX11块1备用电池6ES7971个22MFLASHEPROM6ES7952-1KL00块1ET200站IM153-16ES7-153-1AA03块9SM3216ES7321-1BH02块30SM3226ES7322-1HH01块12SM3316ES7331-7KF02块13SM3326ES7332-5HF00块2PS3076ES7307-1EA00块9DIN轨6ES7390-1GF...
