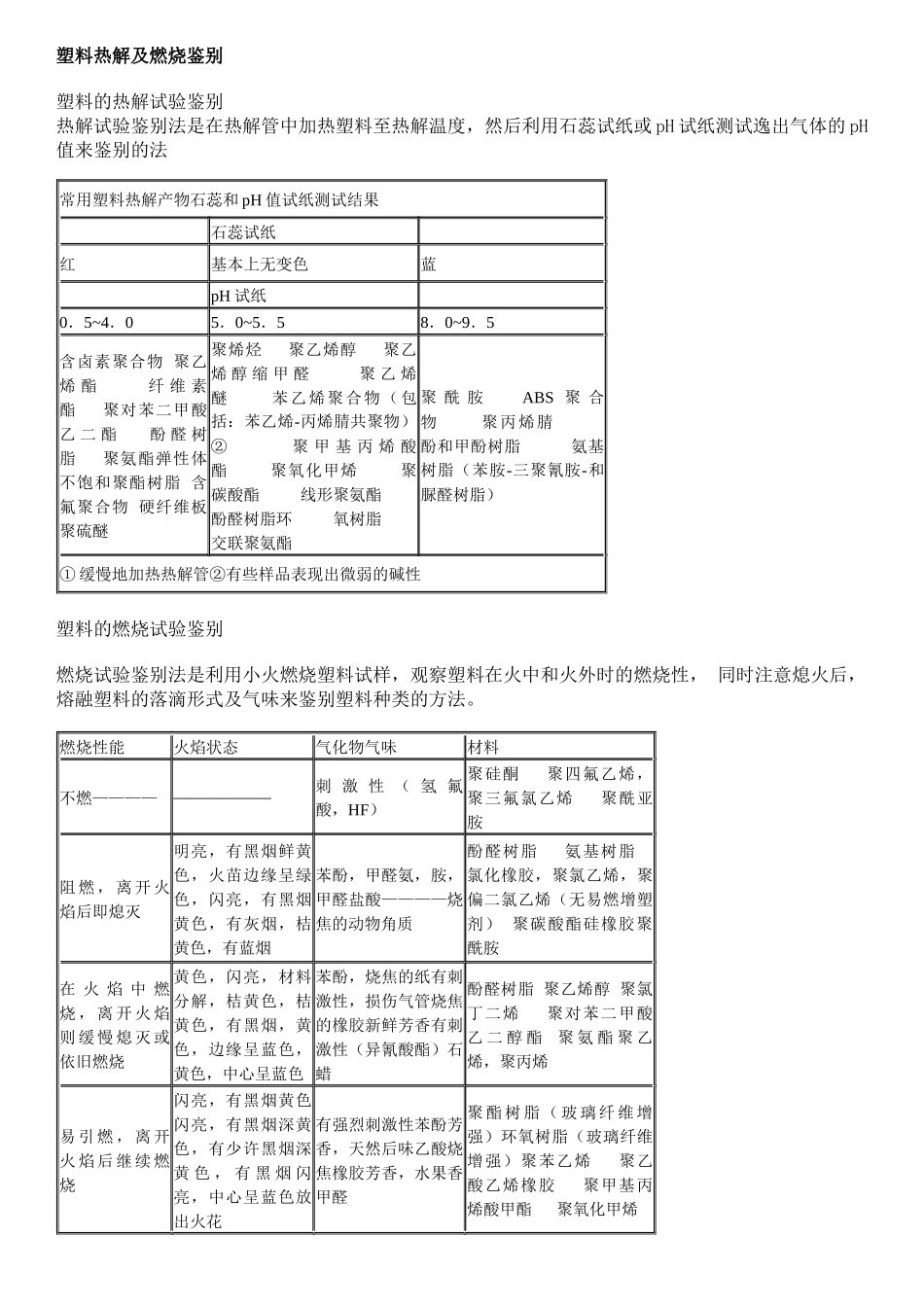

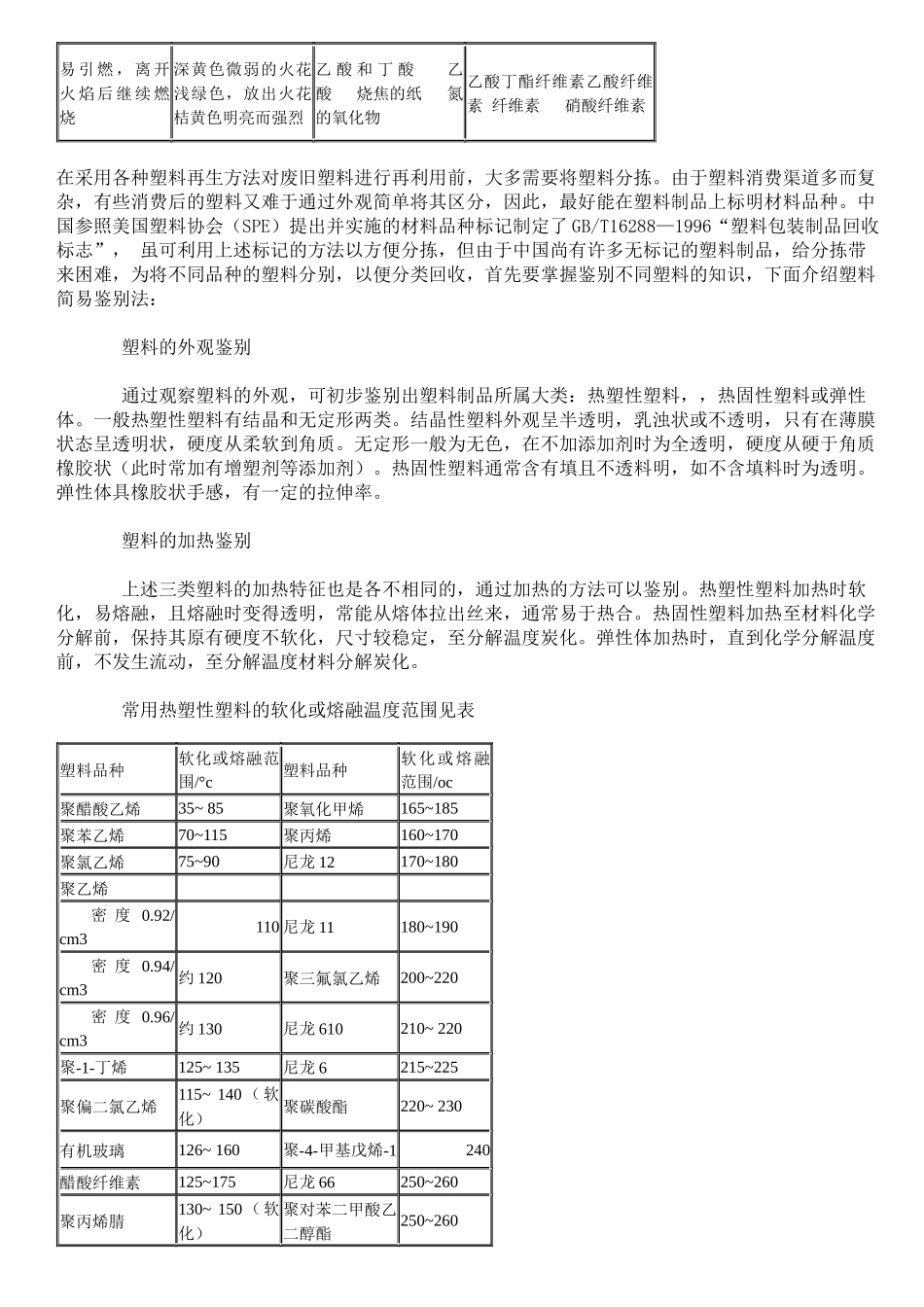

塑料热解及燃烧鉴别塑料的热解试验鉴别热解试验鉴别法是在热解管中加热塑料至热解温度，然后利用石蕊试纸或pH试纸测试逸出气体的pH值来鉴别的法常用塑料热解产物石蕊和pH值试纸测试结果石蕊试纸红基本上无变色蓝pH试纸0．5~4．05．0~5．58．0~9．5含卤素聚合物聚乙烯酯纤维素酯聚对苯二甲酸乙二酯酚醛树脂聚氨酯弹性体不饱和聚酯树脂含氟聚合物硬纤维板聚硫醚聚烯烃聚乙烯醇聚乙烯醇缩甲醛聚乙烯醚苯乙烯聚合物（包括：苯乙烯-丙烯腈共聚物）②聚甲基丙烯酸酯聚氧化甲烯聚碳酸酯线形聚氨酯酚醛树脂环氧树脂交联聚氨酯聚酰胺ABS聚合物聚丙烯腈酚和甲酚树脂氨基树脂（苯胺-三聚氰胺-和脲醛树脂）①缓慢地加热热解管②有些样品表现出微弱的碱性塑料的燃烧试验鉴别燃烧试验鉴别法是利用小火燃烧塑料试样，观察塑料在火中和火外时的燃烧性，同时注意熄火后，熔融塑料的落滴形式及气味来鉴别塑料种类的方法。燃烧性能火焰状态气化物气味材料不燃——————————刺激性（氢氟酸，HF）聚硅酮聚四氟乙烯，聚三氟氯乙烯聚酰亚胺阻燃，离开火焰后即熄灭明亮，有黑烟鲜黄色，火苗边缘呈绿色，闪亮，有黑烟黄色，有灰烟，桔黄色，有蓝烟苯酚，甲醛氨，胺，甲醛盐酸————烧焦的动物角质酚醛树脂氨基树脂氯化橡胶，聚氯乙烯，聚偏二氯乙烯（无易燃增塑剂）聚碳酸酯硅橡胶聚酰胺在火焰中燃烧，离开火焰则缓慢熄灭或依旧燃烧黄色，闪亮，材料分解，桔黄色，桔黄色，有黑烟，黄色，边缘呈蓝色，黄色，中心呈蓝色苯酚，烧焦的纸有刺激性，损伤气管烧焦的橡胶新鲜芳香有刺激性（异氰酸酯）石蜡酚醛树脂聚乙烯醇聚氯丁二烯聚对苯二甲酸乙二醇酯聚氨酯聚乙烯，聚丙烯易引燃，离开火焰后继续燃烧闪亮，有黑烟黄色闪亮，有黑烟深黄色，有少许黑烟深黄色，有黑烟闪亮，中心呈蓝色放出火花有强烈刺激性苯酚芳香，天然后味乙酸烧焦橡胶芳香，水果香甲醛聚酯树脂（玻璃纤维增强）环氧树脂（玻璃纤维增强）聚苯乙烯聚乙酸乙烯橡胶聚甲基丙烯酸甲酯聚氧化甲烯易引燃，离开火焰后继续燃烧深黄色微弱的火花浅绿色，放出火花桔黄色明亮而强烈乙酸和丁酸乙酸烧焦的纸氮的氧化物乙酸丁酯纤维素乙酸纤维素纤维素硝酸纤维素在采用各种塑料再生方法对废旧塑料进行再利用前，大多需要将塑料分拣。由于塑料消费渠道多而复杂，有些消费后的塑料又难于通过外观简单将其区分，因此，最好能在塑料制品上标明材料品种。中国参照美国塑料协会（SPE）提出并实施的材料品种标记制定了GB/T16288—1996“塑料包装制品回收标志”，虽可利用上述标记的方法以方便分拣，但由于中国尚有许多无标记的塑料制品，给分拣带来困难，为将不同品种的塑料分别，以便分类回收，首先要掌握鉴别不同塑料的知识，下面介绍塑料简易鉴别法：塑料的外观鉴别通过观察塑料的外观，可初步鉴别出塑料制品所属大类：热塑性塑料，，热固性塑料或弹性体。一般热塑性塑料有结晶和无定形两类。结晶性塑料外观呈半透明，乳浊状或不透明，只有在薄膜状态呈透明状，硬度从柔软到角质。无定形一般为无色，在不加添加剂时为全透明，硬度从硬于角质橡胶状（此时常加有增塑剂等添加剂）。热固性塑料通常含有填且不透料明，如不含填料时为透明。弹性体具橡胶状手感，有一定的拉伸率。塑料的加热鉴别上述三类塑料的加热特征也是各不相同的，通过加热的方法可以鉴别。热塑性塑料加热时软化，易熔融，且熔融时变得透明，常能从熔体拉出丝来，通常易于热合。热固性塑料加热至材料化学分解前，保持其原有硬度不软化，尺寸较稳定，至分解温度炭化。弹性体加热时，直到化学分解温度前，不发生流动，至分解温度材料分解炭化。常用热塑性塑料的软化或熔融温度范围见表塑料品种软化或熔融范围/°c塑料品种软化或熔融范围/oc聚醋酸乙烯35~85聚氧化甲烯165~185聚苯乙烯70~115聚丙烯160~170聚氯乙烯75~90尼龙12170~180聚乙烯密度0.92/cm3110尼龙11180~190密度0.94/cm3约120聚三氟氯乙烯200~220密度0.96/cm3约130尼龙610210~220聚-1-丁烯125~135尼龙6215~225聚偏二氯乙烯115~140（软化）聚碳酸酯220~230有机玻璃126~160聚-4-甲基戊烯-1240醋酸纤维素125~175尼龙66250~260聚丙烯腈1...
