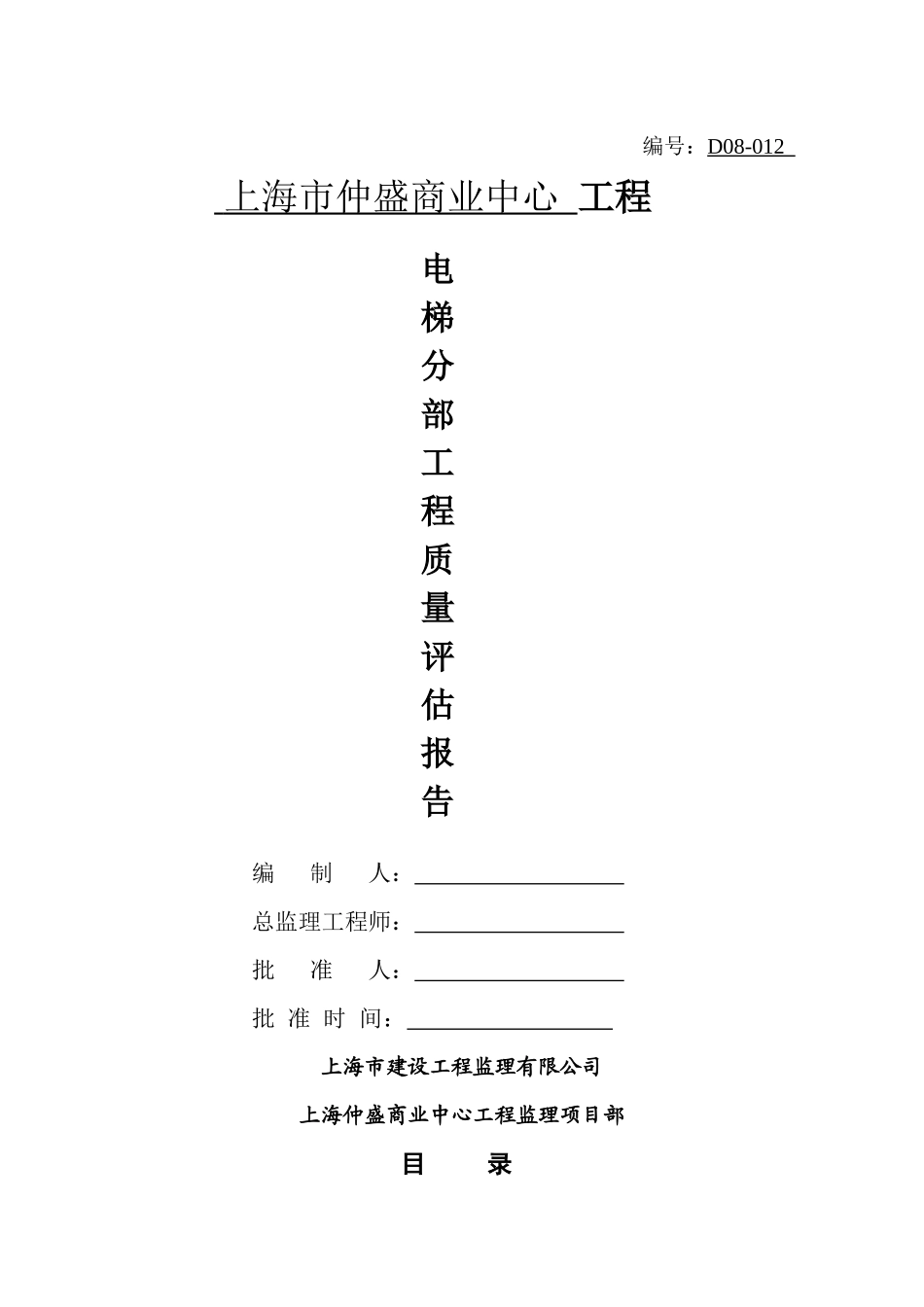

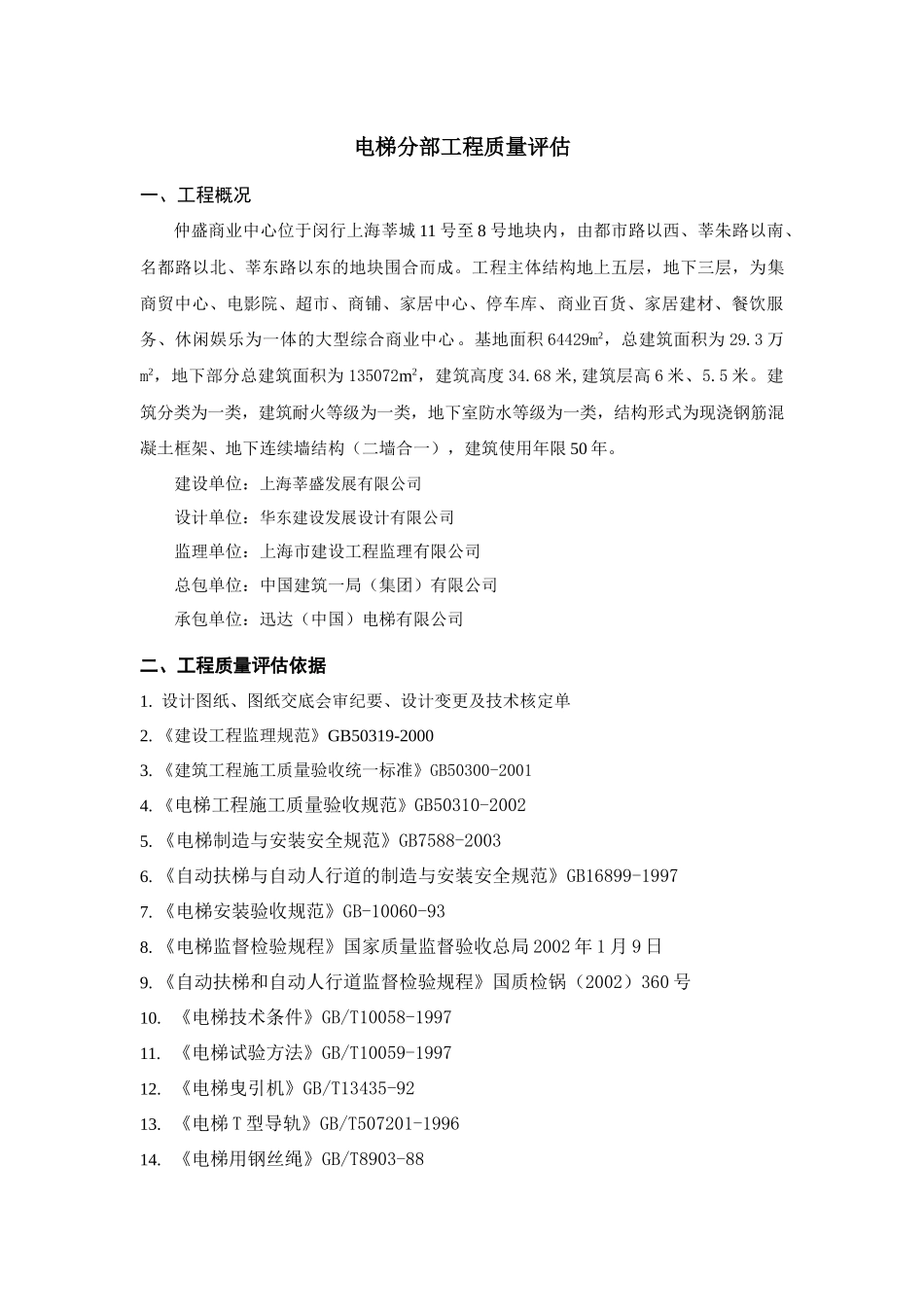

编号：D08-012上海市仲盛商业中心工程电梯分部工程质量评估报告编制人：总监理工程师：批准人：批准时间：上海市建设工程监理有限公司上海仲盛商业中心工程监理项目部目录一、工程概况二、工程质量评估依据三、本项目电梯工程简介四、子分部工程、分项工程、检验批划分情况表五、电梯分部工程质量验收六、电梯分部工程验收结论电梯分部工程质量评估一、工程概况仲盛商业中心位于闵行上海莘城11号至8号地块内，由都市路以西、莘朱路以南、名都路以北、莘东路以东的地块围合而成。工程主体结构地上五层，地下三层，为集商贸中心、电影院、超市、商铺、家居中心、停车库、商业百货、家居建材、餐饮服务、休闲娱乐为一体的大型综合商业中心。基地面积64429m2，总建筑面积为29.3万m2，地下部分总建筑面积为135072m2，建筑高度34.68米,建筑层高6米、5.5米。建筑分类为一类，建筑耐火等级为一类，地下室防水等级为一类，结构形式为现浇钢筋混凝土框架、地下连续墙结构（二墙合一），建筑使用年限50年。建设单位：上海莘盛发展有限公司设计单位：华东建设发展设计有限公司监理单位：上海市建设工程监理有限公司总包单位：中国建筑一局（集团）有限公司承包单位：迅达（中国）电梯有限公司二、工程质量评估依据1.设计图纸、图纸交底会审纪要、设计变更及技术核定单2.《建设工程监理规范》GB50319-20003.《建筑工程施工质量验收统一标准》GB50300-20014.《电梯工程施工质量验收规范》GB50310-20025.《电梯制造与安装安全规范》GB7588-20036.《自动扶梯与自动人行道的制造与安装安全规范》GB16899-19977.《电梯安装验收规范》GB-10060-938.《电梯监督检验规程》国家质量监督验收总局2002年1月9日9.《自动扶梯和自动人行道监督检验规程》国质检锅（2002）360号10.《电梯技术条件》GB/T10058-199711.《电梯试验方法》GB/T10059-199712.《电梯曳引机》GB/T13435-9213.《电梯T型导轨》GB/T507201-199614.《电梯用钢丝绳》GB/T8903-8815.schindler标准16.国家和上海市现行有关建设工程质量验收规范、规程及有关标准图集17.依法签订的监理合同、施工承包合同及补充协议18.经审核批准的施工组织设计、施工方案三、本项目电梯工程简介本工程电梯共79台，其中曳引式的客梯11台，消防货梯10台，梯级式的自动扶梯50台，自动人行道梯8台，均由迅达（中国）电梯有限公司制造、安装，详见下表。1．曳引电梯配套表序号编号产品型号产品规格轴线位置层/站/门荷载（Kg）速度(m/s)1SL01FS80L货梯F-E/3-48/8/820001.02SL02S80L货梯F-E/3-48/8/820001.03SL04FS80L货梯F-G/16-177/7/730001.04SL07FS80L货梯L/24-258/8/830001.05SL08FS80L货梯K/24-256/6/630001.06SL09S80L货梯1/N/(1/2-1/4)4/4/530001.07SL10S80L货梯4/4/530001.08SL11S80L货梯Q/19-206/6/620001.09SL12S80L货梯6/6/620001.010SL13S80L货梯6/6/620001.011SL03F300PGL客梯F-G/16-177/7/711501.7512CL01D300PGL客梯G/17-188/8/816001.7513CL02300PGL客梯8/8/816001.7514CL03300PGL客梯8/8/816001.7515CL04D300PGL客梯(1/M-M)/9-108/8/816001.7516CL05300PGL客梯8/8/816001.7517CL06300PGL客梯8/8/816001.7518CL07300PGL客梯1/W/15-168/8/816001.7519CL08300PGL客梯8/8/816001.7520CL09300PGL客梯8/8/816001.7521CL10300PGL客梯8/8/816001.752.自动扶梯配套表序号编号型号提升高度m起始楼层部位速度11、29500-10-EN-12-100-K-R4.75B1~F1自动人行道0.5m/s23、49500-10-EN-12-100-K-R3.70BM~B1自动人行道0.5m/s35、69500-10-EN-12-100-K-R3.70BM~B1自动人行道0.5m/s47、89500-10-EN-12-100-K-R3.70B2~BM自动人行道0.5m/s59、109300AE-10-EN-30-100-K-R6.001F~2F花卉广场0.5m/s611、129300AE-10-EN-30-100-K-R3.70B2~BME-广场0.5m/s713、149300AE-10-EN-30-100-K-R3.70BM~B1E-广场0.5m/s815、169300AE-10-EN-30-100-K-R5.60B1~F1E-广场0.5m/s917、189300AE-10-EN-30-100-K-R6.001F~2FE-广场0.5m/s1019、209300AE-10-EN-30-100-K-R5.502F~3FE-广场0.5m/s1121、229300AE-10-EN-30-100-K-R5.503F~4FE-广场0.5m/s1223、249300AE-10-EN-30-100-K-R5.504F~5FE-广...
