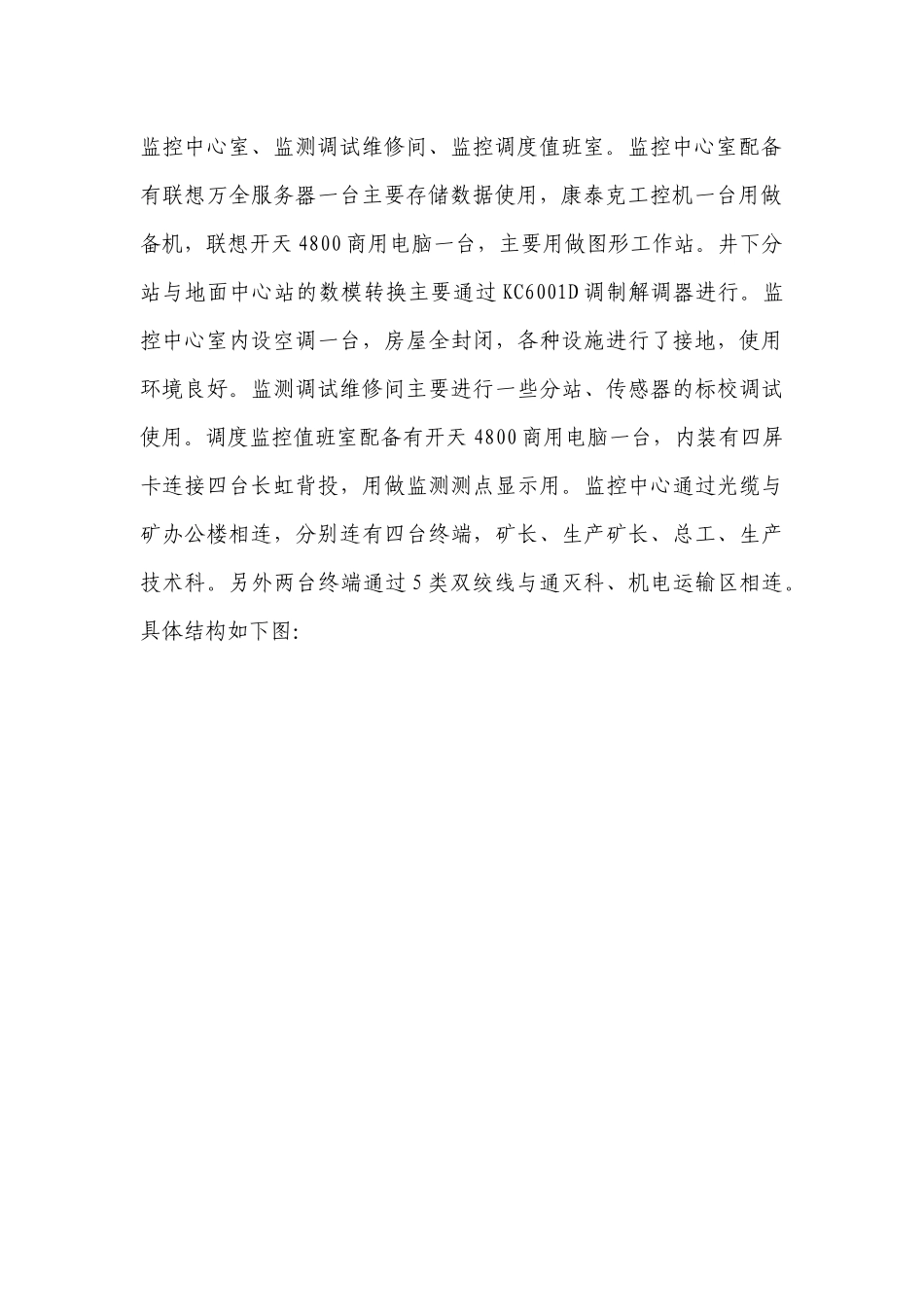

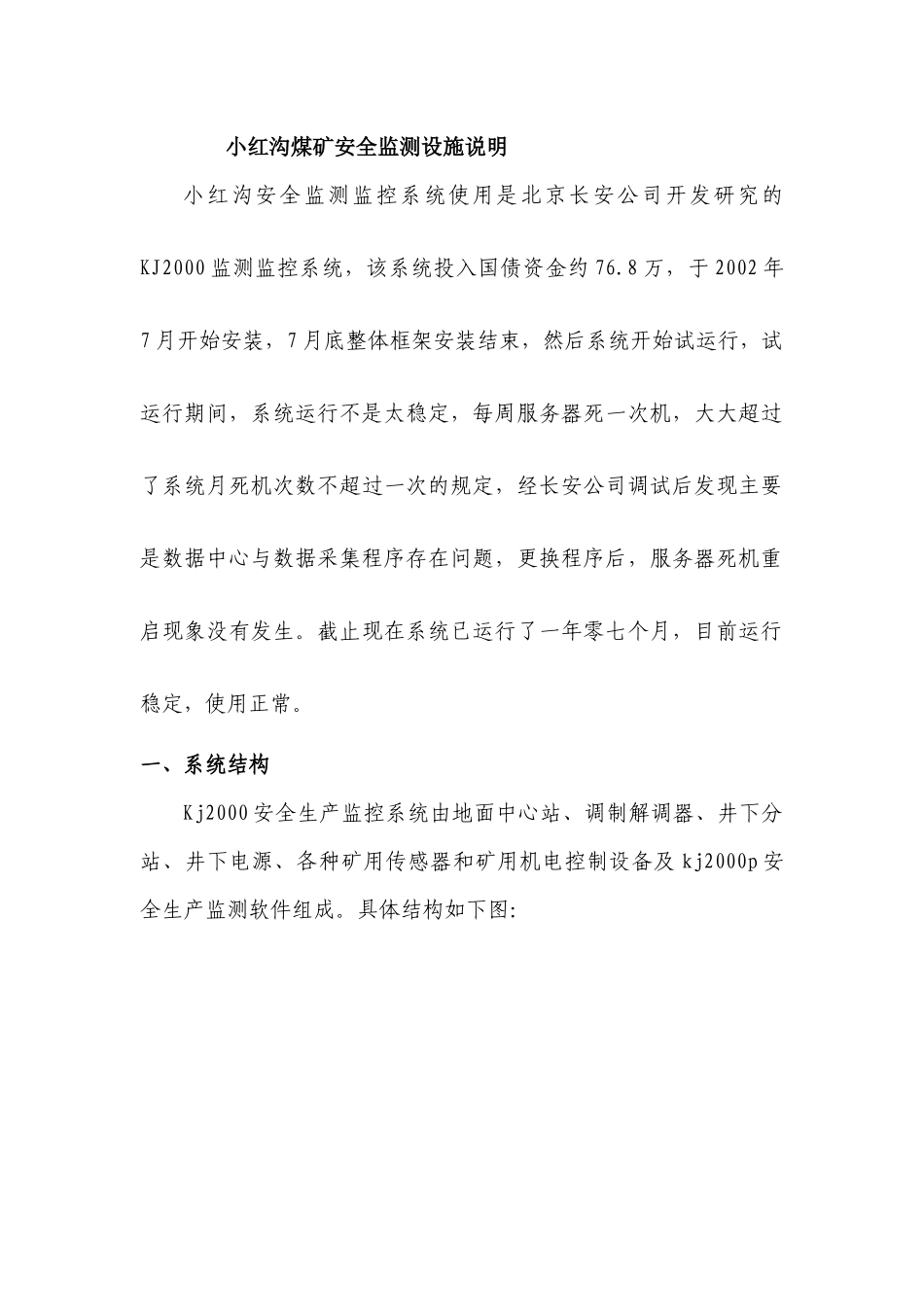

小红沟煤矿安全监测设施说明小红沟安全监测监控系统使用是北京长安公司开发研究的KJ2000监测监控系统，该系统投入国债资金约76.8万，于2002年7月开始安装，7月底整体框架安装结束，然后系统开始试运行，试运行期间，系统运行不是太稳定，每周服务器死一次机，大大超过了系统月死机次数不超过一次的规定，经长安公司调试后发现主要是数据中心与数据采集程序存在问题，更换程序后，服务器死机重启现象没有发生。截止现在系统已运行了一年零七个月，目前运行稳定，使用正常。一、系统结构Kj2000安全生产监控系统由地面中心站、调制解调器、井下分站、井下电源、各种矿用传感器和矿用机电控制设备及kj2000p安全生产监测软件组成。具体结构如下图：二、系统原理Kj2000的主系统建立在地面中心站，中央控制主机由工控计算机组成，系统是按“主机－－－分站－－－传感器”体系结构设计的，地面中心站是整个系统的控制中心，安装在矿调度室中心机房。井下部分包括：kj2007G型分站、各种安全生产监测传感器和断电仪等，井下传感器对矿井井下各种安全、生产参数进行实时监测和处理，并将安全生产参数及时传输到地面中心站。各种数据由分站各中心站处理，并能按要求直接发出声，光报警和断电控制信号。地面中心站经过调制解调器（MODEM）采用专用通讯电缆与井下分站联结通讯。地面主机处理数据并将处理后的数据通过地面网络发送到各级领导办公室及各部门使用的多功能终端、多媒体工作站和多屏多画系统。供各级领导了解掌握、管理指挥安全与生产。三、系统使用情况地面监测设施：我矿地面监测中心设在矿调度室，其内分设有监控中心室、监测调试维修间、监控调度值班室。监控中心室配备有联想万全服务器一台主要存储数据使用，康泰克工控机一台用做备机，联想开天4800商用电脑一台，主要用做图形工作站。井下分站与地面中心站的数模转换主要通过KC6001D调制解调器进行。监控中心室内设空调一台，房屋全封闭，各种设施进行了接地，使用环境良好。监测调试维修间主要进行一些分站、传感器的标校调试使用。调度监控值班室配备有开天4800商用电脑一台，内装有四屏卡连接四台长虹背投，用做监测测点显示用。监控中心通过光缆与矿办公楼相连，分别连有四台终端，矿长、生产矿长、总工、生产技术科。另外两台终端通过5类双绞线与通灭科、机电运输区相连。具体结构如下图：井下监测设施：03年年底，我矿完成了综采工作面的转面工作，开始了+627水平二分层的回采，监控系统的重心也随之移到了二分层。目前监控系统在井下安装了7个分站，地面2个分站，分站全部为G型分站，重量18kg，56个传感器其中包括23个模拟量，33个开关量，及2个断电器。井下通讯主干线2800米，模拟量传感器线3500米，开关量传感器线4500米。627综采工作面安装分站3台，模拟量6个，其中瓦斯传感器2个，CO传感器1个，负压传感器1个，温度传感器1个，风速传感器1个，开停传感器12个，断电器一台。+645南大槽开切巷工作面，已安装分站1台，瓦斯传感器1个，一氧化碳传感器1个，断电器1台，如开切巷综采设备安装完毕后，将按照综采工作面的配备要求安装监控设施。采、掘工作面传感器的安放位置也严格按照新矿集团安生部下发的监控系统实施细里的有关规定进行了安置。附：安全监控系统图小红沟煤矿通讯系统通讯设施说明小红沟煤矿通讯设施分为两部分：通信与闭路。一、通信系统说明小红沟煤矿通信系统主要传输介质为电话，因管理方不同分为两部分：七位数电话与矿内部四位数电话。七位数电话主干线从集团公司到东坡变电所，过光缆到达我矿总机房，然后通过ONU－512A主控机柜、哈里斯工控机到达分线柜，最后通过电话线进入用户(办公用户与家庭用户)。目前矿七位数办公用电话43部，电话的维护检修及管理由集团公司机动处负责。矿四位数电话属矿内部电话，通过哈里斯工控机到达分线柜，通通接线盒分至地面和井下。矿井下电话由总机房分线柜通过总接线盒到达井口工业广场调度楼，然后通过分线盒到达井口电子工业磅房，通过一通风孔送入一根100对、型号HYA100*2*0.4电话线进入井下+660水平变电所，然后通过井下接线盒分至各工作面及其它地点。矿哈...
