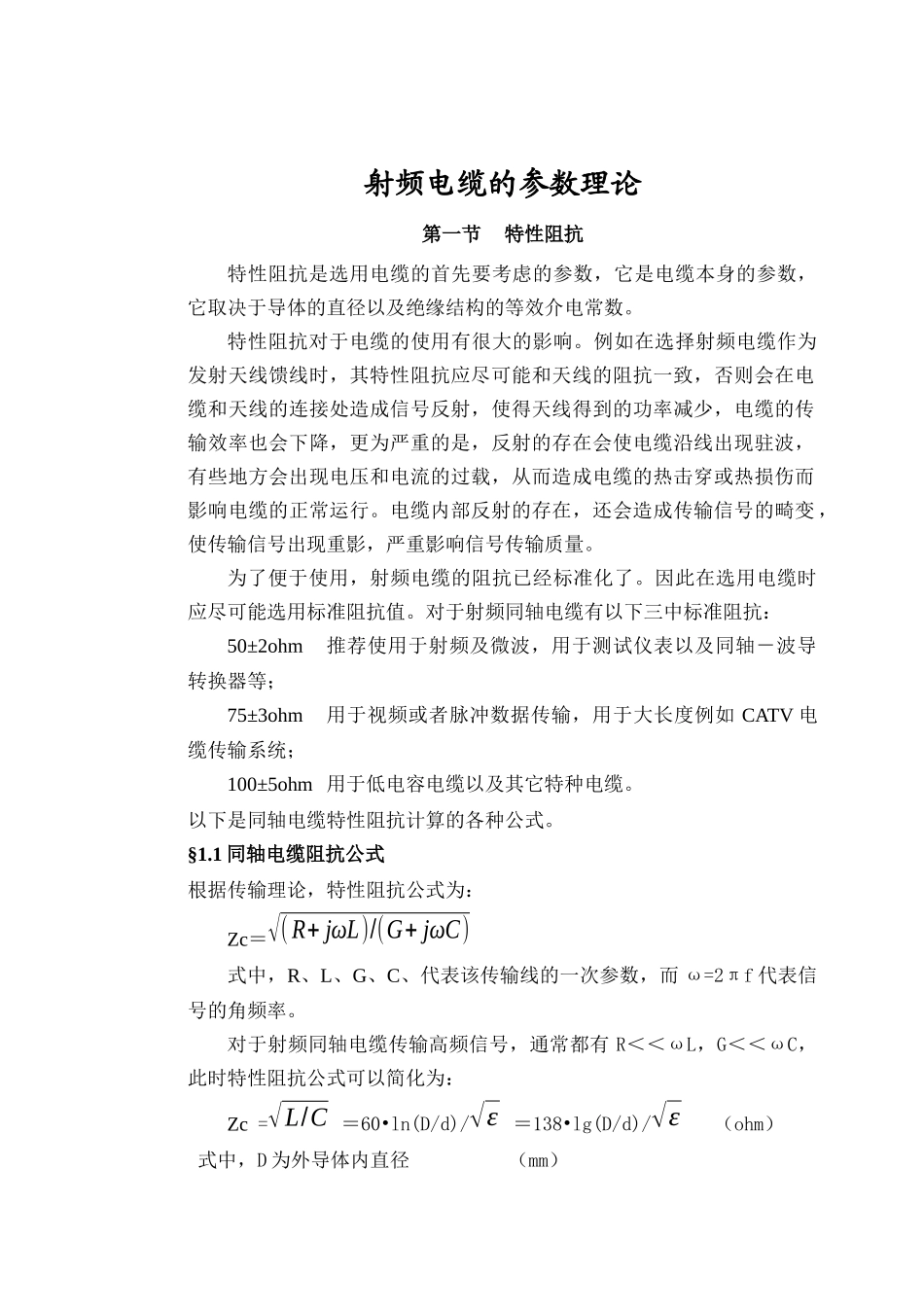

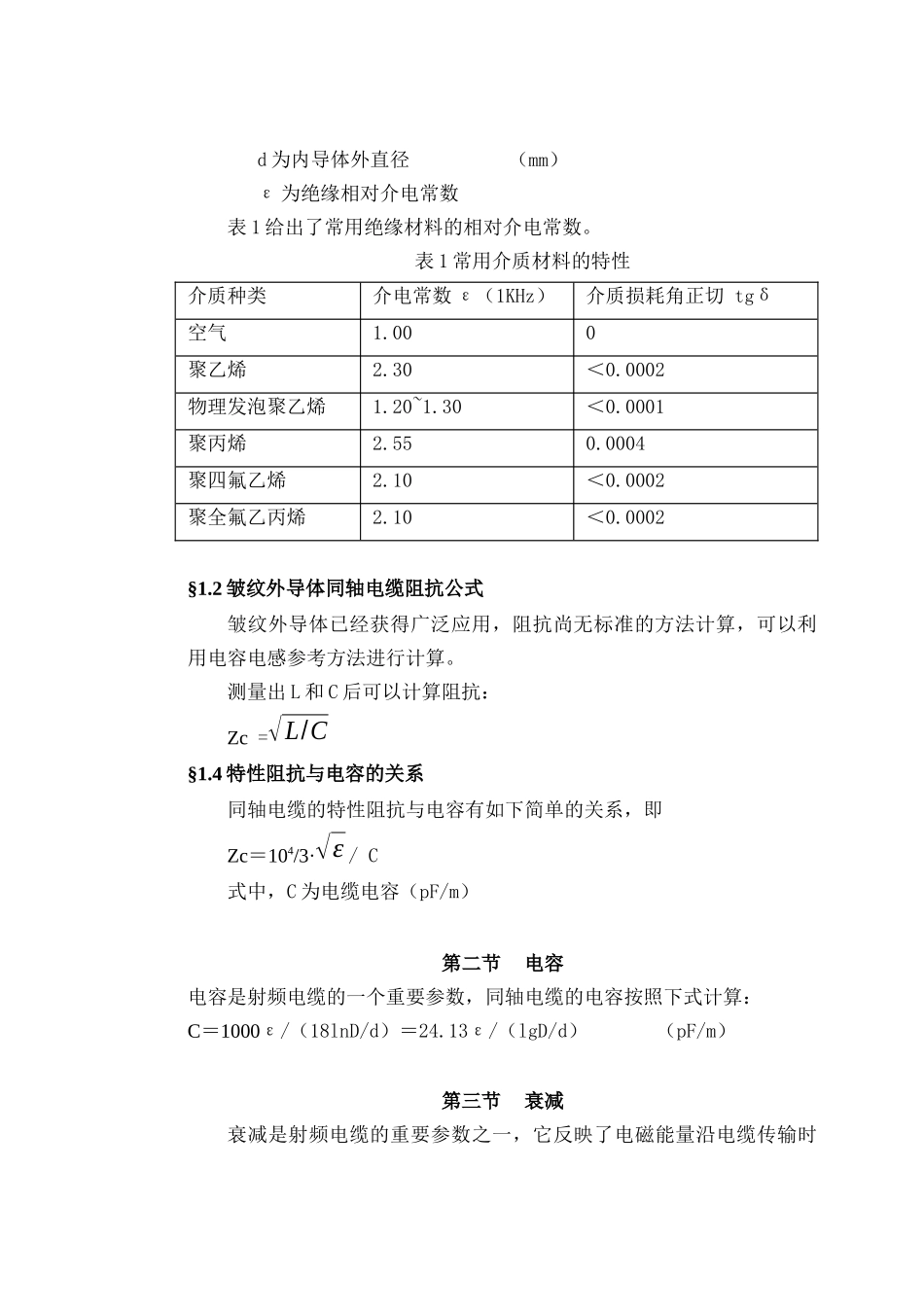

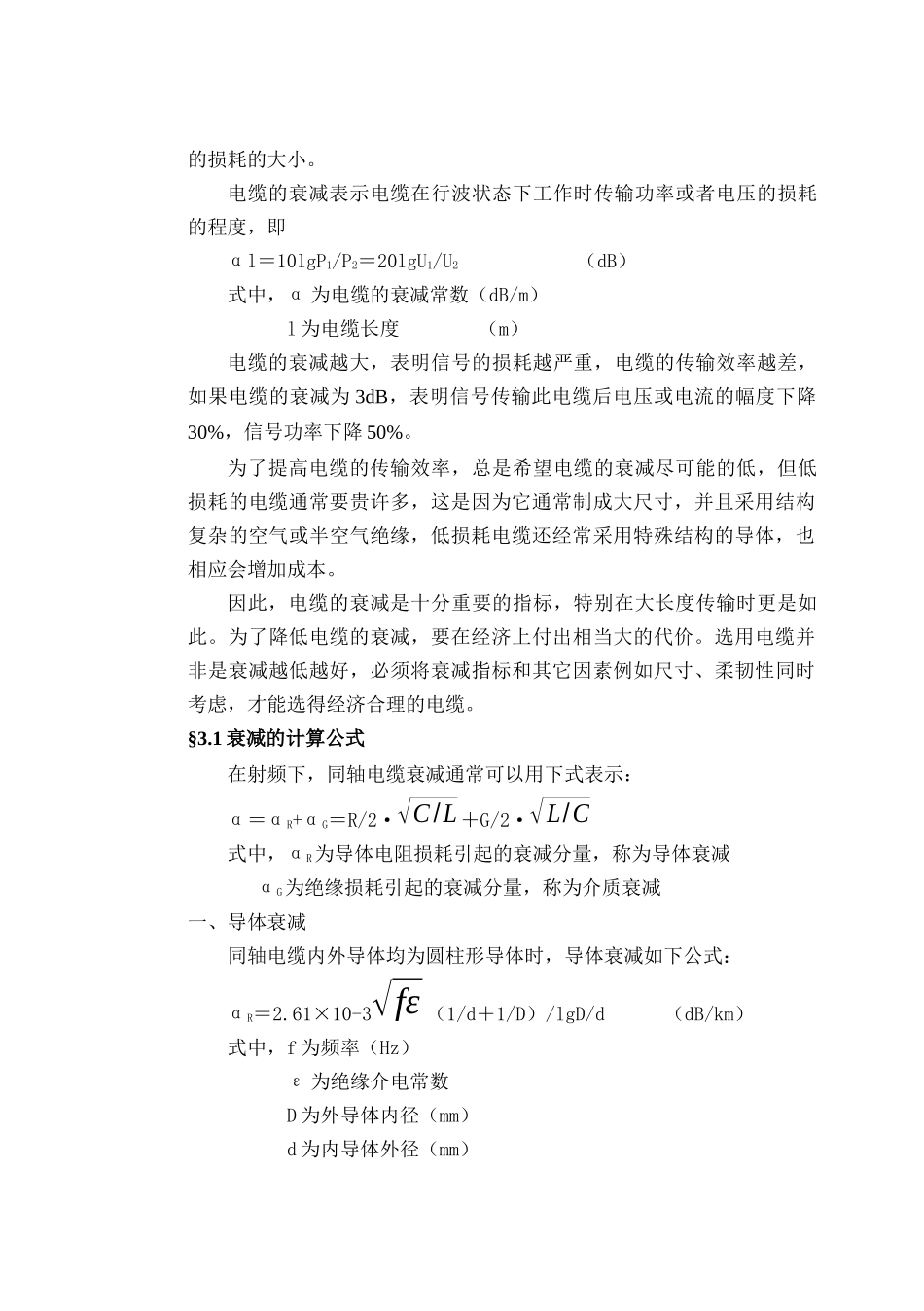

射频电缆的参数理论第一节特性阻抗特性阻抗是选用电缆的首先要考虑的参数，它是电缆本身的参数，它取决于导体的直径以及绝缘结构的等效介电常数。特性阻抗对于电缆的使用有很大的影响。例如在选择射频电缆作为发射天线馈线时，其特性阻抗应尽可能和天线的阻抗一致，否则会在电缆和天线的连接处造成信号反射，使得天线得到的功率减少，电缆的传输效率也会下降，更为严重的是，反射的存在会使电缆沿线出现驻波，有些地方会出现电压和电流的过载，从而造成电缆的热击穿或热损伤而影响电缆的正常运行。电缆内部反射的存在，还会造成传输信号的畸变，使传输信号出现重影，严重影响信号传输质量。为了便于使用，射频电缆的阻抗已经标准化了。因此在选用电缆时应尽可能选用标准阻抗值。对于射频同轴电缆有以下三中标准阻抗：50±2ohm推荐使用于射频及微波，用于测试仪表以及同轴－波导转换器等；75±3ohm用于视频或者脉冲数据传输，用于大长度例如CATV电缆传输系统；100±5ohm用于低电容电缆以及其它特种电缆。以下是同轴电缆特性阻抗计算的各种公式。§1.1同轴电缆阻抗公式根据传输理论，特性阻抗公式为：Zc＝√(R+jωL)/(G+jωC)式中，R、L、G、C、代表该传输线的一次参数，而ω=2πf代表信号的角频率。对于射频同轴电缆传输高频信号，通常都有R＜＜ωL，G＜＜ωC，此时特性阻抗公式可以简化为：Zc=√L/C＝60•ln(D/d)/√ε＝138•lg(D/d)/√ε（ohm）式中，D为外导体内直径（mm）d为内导体外直径（mm）ε为绝缘相对介电常数表1给出了常用绝缘材料的相对介电常数。表1常用介质材料的特性介质种类介电常数ε（1KHz）介质损耗角正切tgδ空气1.000聚乙烯2.30＜0.0002物理发泡聚乙烯1.20~1.30＜0.0001聚丙烯2.550.0004聚四氟乙烯2.10＜0.0002聚全氟乙丙烯2.10＜0.0002§1.2皱纹外导体同轴电缆阻抗公式皱纹外导体已经获得广泛应用，阻抗尚无标准的方法计算，可以利用电容电感参考方法进行计算。测量出L和C后可以计算阻抗：Zc=√L/C§1.4特性阻抗与电容的关系同轴电缆的特性阻抗与电容有如下简单的关系，即Zc＝104/3·√ε/C式中，C为电缆电容（pF/m）第二节电容电容是射频电缆的一个重要参数，同轴电缆的电容按照下式计算：C＝1000ε/（18lnD/d）＝24.13ε/（lgD/d）（pF/m）第三节衰减衰减是射频电缆的重要参数之一，它反映了电磁能量沿电缆传输时的损耗的大小。电缆的衰减表示电缆在行波状态下工作时传输功率或者电压的损耗的程度，即αl＝10lgP1/P2＝20lgU1/U2（dB）式中，α为电缆的衰减常数（dB/m）l为电缆长度（m）电缆的衰减越大，表明信号的损耗越严重，电缆的传输效率越差，如果电缆的衰减为3dB，表明信号传输此电缆后电压或电流的幅度下降30%，信号功率下降50%。为了提高电缆的传输效率，总是希望电缆的衰减尽可能的低，但低损耗的电缆通常要贵许多，这是因为它通常制成大尺寸，并且采用结构复杂的空气或半空气绝缘，低损耗电缆还经常采用特殊结构的导体，也相应会增加成本。因此，电缆的衰减是十分重要的指标，特别在大长度传输时更是如此。为了降低电缆的衰减，要在经济上付出相当大的代价。选用电缆并非是衰减越低越好，必须将衰减指标和其它因素例如尺寸、柔韧性同时考虑，才能选得经济合理的电缆。§3.1衰减的计算公式在射频下，同轴电缆衰减通常可以用下式表示：α＝αR+αG＝R/2·√C/L＋G/2·√L/C式中，αR为导体电阻损耗引起的衰减分量，称为导体衰减αG为绝缘损耗引起的衰减分量，称为介质衰减一、导体衰减同轴电缆内外导体均为圆柱形导体时，导体衰减如下公式：αR＝2.61×10-3√fε（1/d＋1/D）/lgD/d（dB/km）式中，f为频率（Hz）ε为绝缘介电常数D为外导体内径（mm）d为内导体外径（mm）注：上式是将标准软铜电阻率1.724×10-6ohm·cm代入计算得到的。如果导体是双金属结构形式，在高频下，可以将它看成是由表面材料组成的单金属导体来处理。在大功率射频电缆中，内外导体的温度会升高，因此电阻也随着升高，从而使衰减增大，因此在公式中引入衰减的温度系数：Kt＝√1+αt(t−20)式中，αt为导体温度系数，对于铜，可取αt＝0.003931/℃标准软铝，可取αt＝0.004071...
