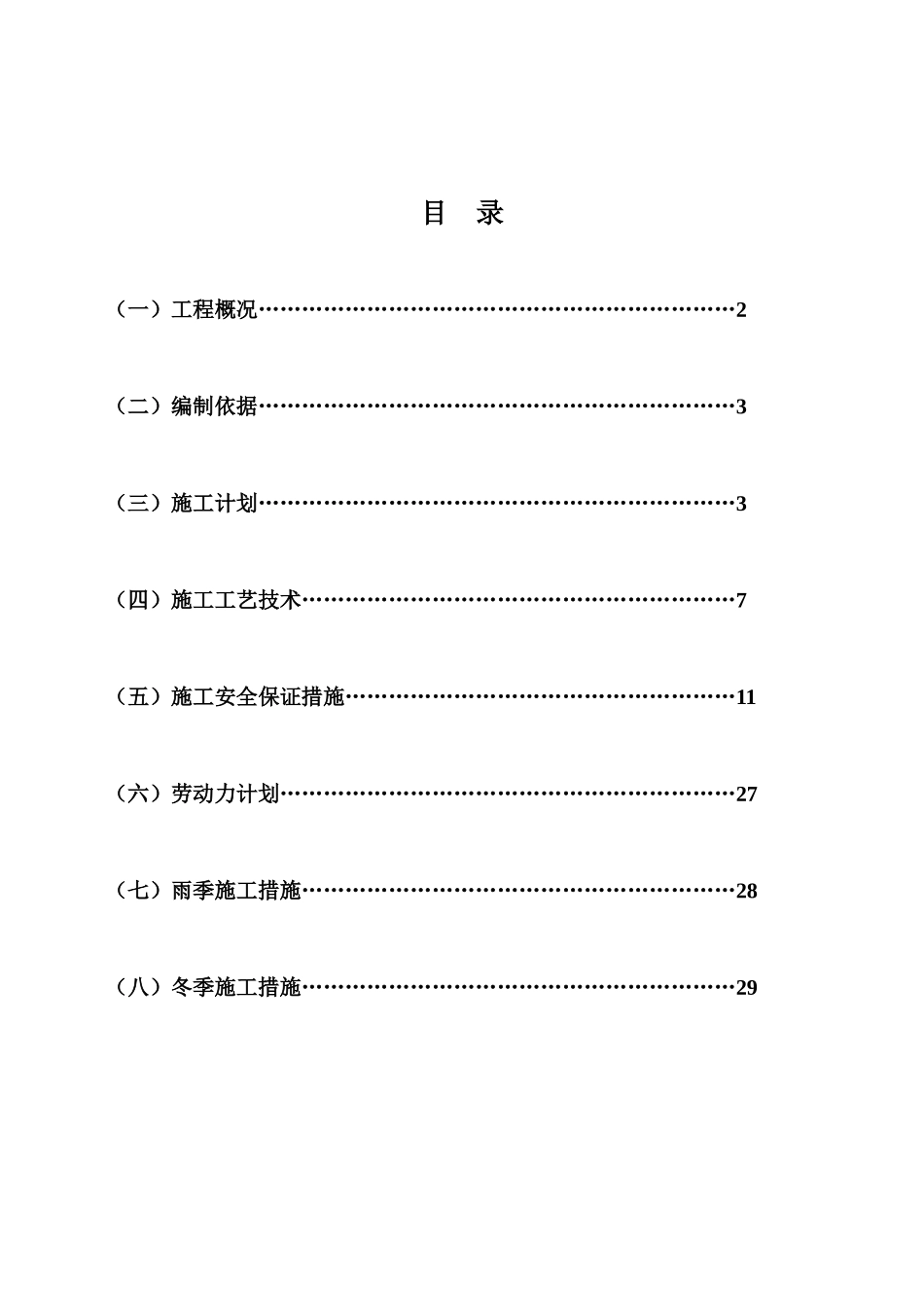

目录（一）工程概况…………………………………………………………2（二）编制依据…………………………………………………………3（三）施工计划…………………………………………………………3（四）施工工艺技术……………………………………………………7（五）施工安全保证措施………………………………………………11（六）劳动力计划………………………………………………………27（七）雨季施工措施……………………………………………………28（八）冬季施工措施……………………………………………………29一、工程概况1.1地理位置及奥体室外工程说明河北奥林匹克体育中心位于石家庄市正定新区起步区东南部，东至奥体街、西至太行北大街、南至河阳路、北至恒阳路。包含60000座主体育场、8000座体育馆、3000座游泳馆、2000座网球中心及训练馆、无座席田径（篮排）馆等体育场馆。中心建成后，将成为日常训练及举办大型室内外赛事的场所，亦可作为市民平时休闲娱乐、健身购物的综合场所。本工程为与体育中心各场馆配套的室外工程。工程内容主要包括：室外停车场、道路、广场、照明、围墙、大门、门房、室外卫生间、中水处理站、地下二次泵站、下沉广场及楼梯连桥、室外设备管线、室外低压电气管线、红线范围10KV高压电力工程、燃气工程、室外给排水工程、室外消防工程、室外弱电工程、室外喷灌工程、综合训练基地预留管线、停车管理系统等。1.2施工内容：本次施工工程主要内容为基坑边坡支护工程。单体建筑包括室外南（北）卫生间、东（北、西）中水处理站、东（西）地下二次泵站，南（北）综合体西侧下沉广场。本工程基槽开挖深度为6.8-7.7米，根据勘察资料、周边环境情况、现场平面计划等有关要求，为保证在开挖过程中的安全及基础工程顺利施工，对开挖边坡进行支护。本工程中轴线以西场地内主场馆已建成，中轴线以东主场馆正在建设中。单体建筑物基坑支护分别为：北卫生间基坑开挖尺寸为40.08*23.28*6.8米，北中水处理控制室基坑开挖尺寸为19.48*16.48*7.05米，东中水处理控制室基坑开挖尺寸为17.52*20.52*7.7米，西中水处理控制室基坑开挖尺寸为19.32*16.32*6.95米，南卫生间基坑开挖尺寸为41.36*24.56*7.6米，西二次泵站基坑开挖尺寸为28.4*22.1*6.85米，东二次泵站35.51*18.86*7.35米。综合体西侧下沉北广场，基坑开挖尺寸76*59*7.2米，综合体西侧下沉北广场基坑开挖尺寸76*59*7.2米，具体详见附图。1.3场地工程地质条件：与支护施工相关地层如下：（1）粉土：褐黄-深褐黄色，以黏性土、粉土为主，土质不均匀，一般湿，稍密-中密。层厚2.00—4.40m，该层在场地内普遍分布。（2）中砂：灰黄色，稍湿、稍密，局部中密，分选较好，主要成份为长石、石英颗粒，该层上部为细砂，场区普遍分布，层厚：2.4-5.3m。（3）中粗砂：灰黄-灰白色，稍湿，一般中密，级配较好，主要成份为长石、石英颗粒，该层下部为粗砂，该层在整个场地均有分布，该层局部夹粘土。粉土：褐黄-深褐黄色，稍湿-湿，中密-密实，干强度、韧性低，含云母片、姜石，土质不均匀，局部为粉质粘土。该层在整个场地分布不均匀，层厚2.00—4.40m，该层在场地内普遍分布。层厚4.10-10.00m。（4）粉质粘土：浅黄褐-黄褐色，一般可塑-硬塑状态，局部为坚硬状态，可见铁、锰质渲染，切面稍光滑，干强度、任性中等，含姜石，土质不均匀，局部为粉土。属中压缩性土。该层在整个场地分布不均匀。层厚0.3-10.2m。（5）中粗砂：灰黄-灰白色，稍湿，中密-密实，级配较好，主要成份为长石、石英颗粒，含少量云母片，局部见圆砾及砂、土胶结薄层透镜体。该层在整个场地分布不均匀，厚度变化较大，局部缺失，层厚5.6-11.3m。二、编制依据2.1《河北省体育中心岩土工程勘察报告(体育场部分)》（2011年5月）；2.2《建筑基坑支护技术规程》(JGJ120-2012)；2.3《建筑基坑工程技术规程》DB13(J)133-2012；2.4《建筑基坑工程监测技术规程》（GB50497-2009）；2.5《工程测量规范》（GB50026-2007）；2.6《建筑地基基础设计规范》（GBJ50007-2011）；2.7《混凝土结构设计规范》（GB50010-2010）；2.8《河北奥林匹克体育中心室外工程施...
