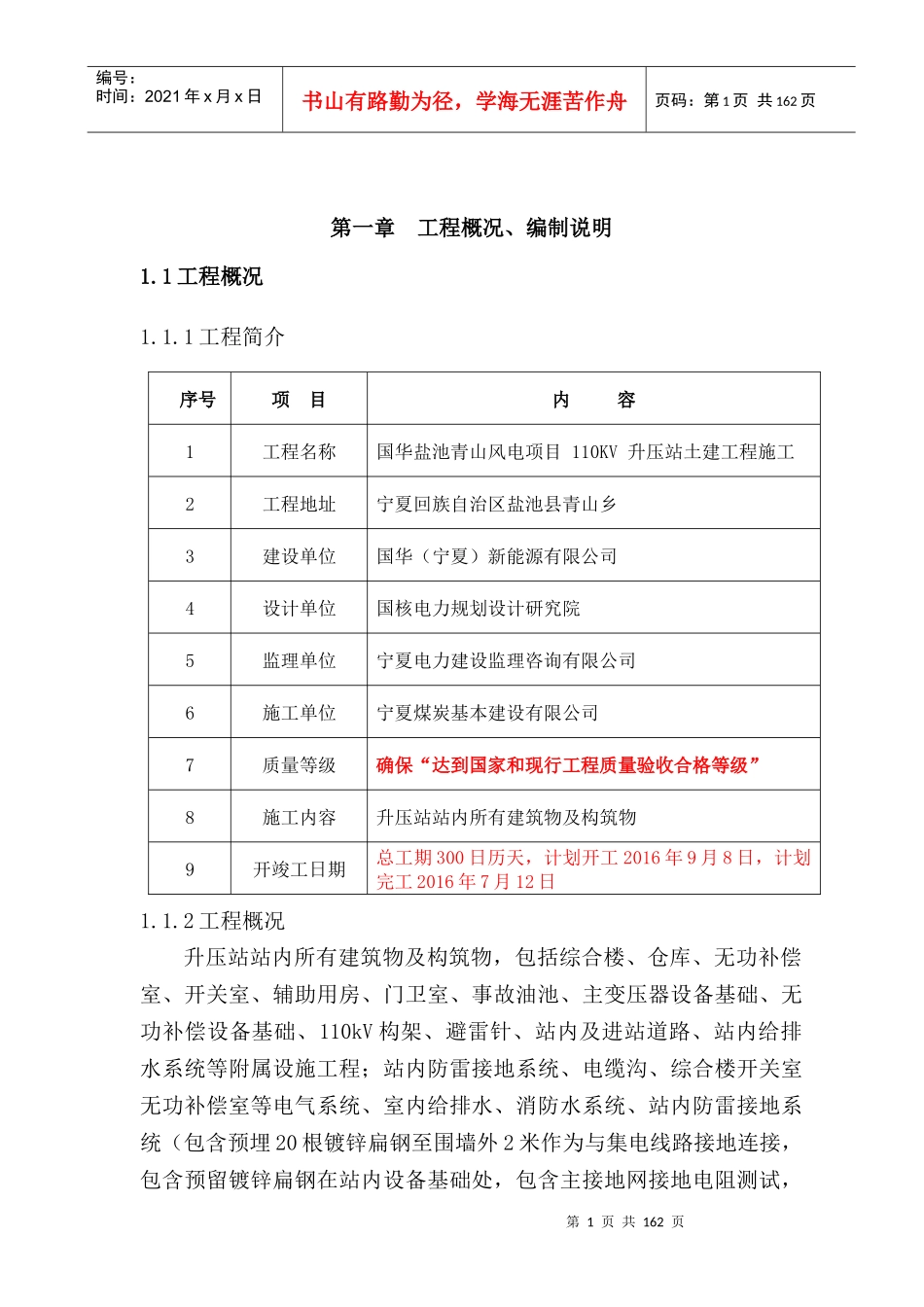

第1页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共162页第一章工程概况、编制说明1.1工程概况1.1.1工程简介序号项目内容1工程名称国华盐池青山风电项目110KV升压站土建工程施工2工程地址宁夏回族自治区盐池县青山乡3建设单位国华（宁夏）新能源有限公司4设计单位国核电力规划设计研究院5监理单位宁夏电力建设监理咨询有限公司6施工单位宁夏煤炭基本建设有限公司7质量等级确保“达到国家和现行工程质量验收合格等级”8施工内容升压站站内所有建筑物及构筑物9开竣工日期总工期300日历天，计划开工2016年9月8日，计划完工2016年7月12日1.1.2工程概况升压站站内所有建筑物及构筑物，包括综合楼、仓库、无功补偿室、开关室、辅助用房、门卫室、事故油池、主变压器设备基础、无功补偿设备基础、110kV构架、避雷针、站内及进站道路、站内给排水系统等附属设施工程；站内防雷接地系统、电缆沟、综合楼开关室无功补偿室等电气系统、室内给排水、消防水系统、站内防雷接地系统（包含预埋20根镀锌扁钢至围墙外2米作为与集电线路接地连接，包含预留镀锌扁钢在站内设备基础处，包含主接地网接地电阻测试，第2页共162页第1页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共162页必须有相应资质的单位进行接地电阻测试，测试费用包含在总价内）、站内消防报警系统、水泵房电气系统、图像监控系统等安装工程。综合楼：平面呈“L”形布置，建筑面积2869㎡，建筑高度12m，3层钢筋混凝土框架结构；基底土质为粉土时需换填C15毛石混凝土，垫层为C15沥青混凝土，基础为C40钢筋混凝土独立基础，隔墙采用A5.0加气混凝土砌块；外墙为陶瓷饰面砖，外墙保温为100厚岩棉；室内为乳胶漆墙面，有水房间为陶瓷面砖，铝合金方板吊顶，地砖地面；塑钢窗；屋面为2+3厚SBS，100厚挤塑保温板。仓库：建筑面积522.56㎡，建筑高度6.9m，单层门式钢架结构；基底土质为粉土是需换填C15毛石混凝土，钢筋混凝土独立基础；0.45m以下采用Mu10机制砖，M7.5水泥砂浆，0.45m以上采用双层压型钢板保温复合墙体，80mm厚，保温层为玻璃丝绵；屋面板为150厚双层压型钢板。配电室：建筑面积561.6㎡，建筑高度6m，单层框架结构；基底土质为粉土时需换填C15毛石混凝土，垫层为C15沥青混凝土，钢筋第3页共162页第2页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共162页混凝土独立基础；隔墙采用A5.0加气混凝土砌块，M7.5水泥砂浆；外墙为面砖，内墙为喷刷涂料。SVG室：建筑面积576㎡，建筑高度6m，单层钢筋混凝土框架结构；基底土质为粉土是需换填C15毛石混凝土，垫层为C15沥青混凝土，基础为C40钢筋混凝土独立基础，隔墙采用A5.0加气混凝土砌块；外墙为陶瓷饰面砖，外墙保温为100厚岩棉；室内为乳胶漆墙面和顶棚，地砖地面；塑钢窗；屋面为2+3厚SBS，100厚挤塑保温板。其他附属工程及设备基础包括：水泵房72㎡、油脂库34.5㎡、车库、门卫室、污水调节池、事故油池、110KV构架、主变基础、SVG基础、无功设备补偿基础、避雷针、场内道路和硬化，电缆沟，站内接地系统，建筑物内照明暖通，给排水，消防报警系统等1.2编制说明1.2.1编制依据1、工程质量检查、验收①国家及电力行业现行规程、规范、标准及有关实施细则。②设计文件、施工图纸及经过批准的设计变更。③有效的技术措施、合理化建议、先进经验及新技术成果。2、建筑工程施工及验收第4页共162页第3页共162页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共162页①《电力建设施工及验收技术规范》（建筑工程篇）。②国家电力公司颁发《电力施工质量检验技术评定标准》十一篇验评标准。③国家关于建筑工程及建筑设备安装施工及验收规范标准：④有关建筑材料质量标准与管理规程。⑤有关建筑材料试验规程、规范和评定标准。⑥建筑防蚀工程及验收规范。⑦其他有关国家及行业标准和规范。3、序号名称1《建筑地基基础工程施工质量验收规范》GB50202-20022《建筑地基处理技术规范》JGJ79-20123《地下防水工程施工质量验收规范》GB50208-20114《混凝土结构工程施工质量验...
