电子科技大学网络教育射频模拟电路自测题VIP免费

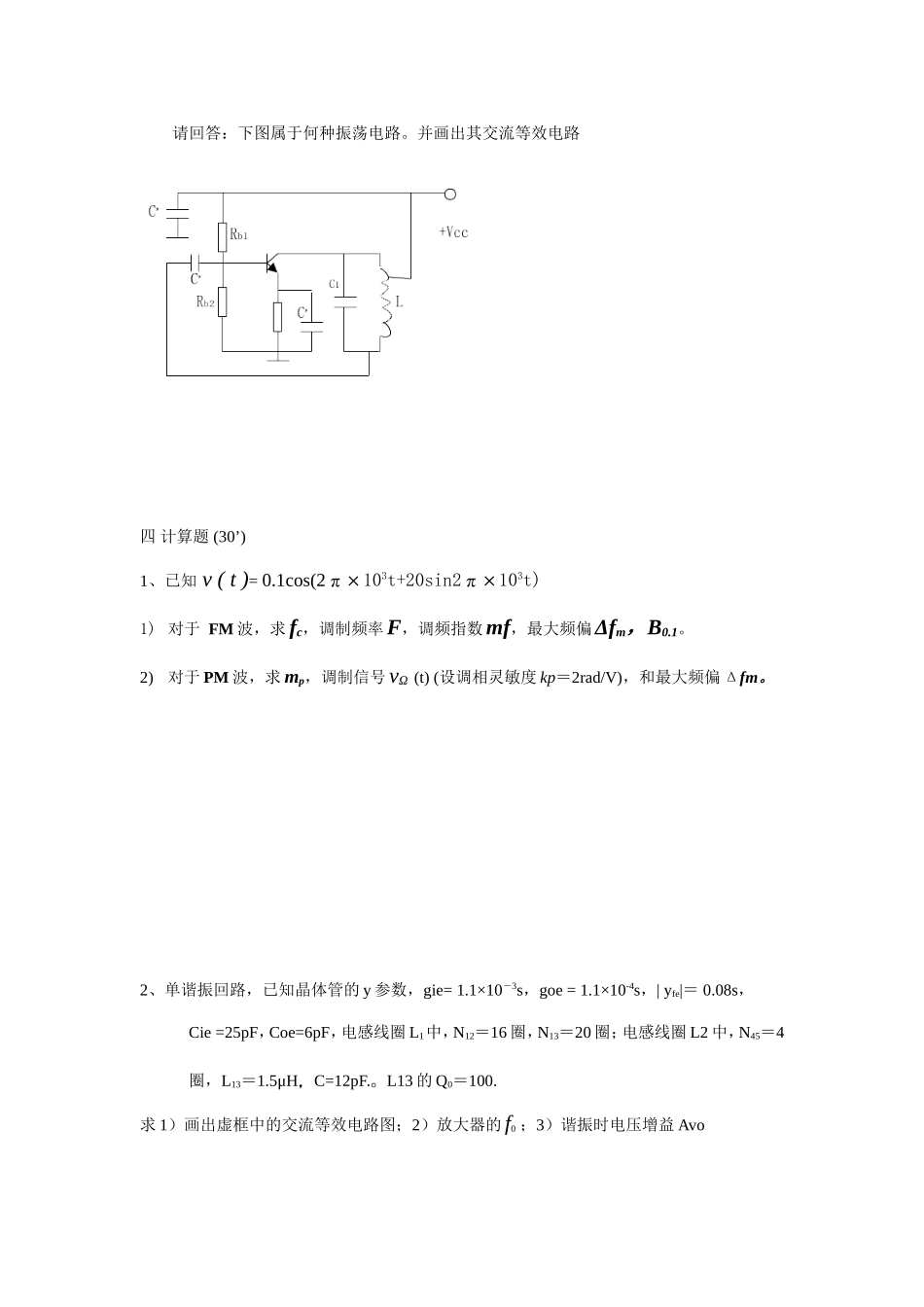

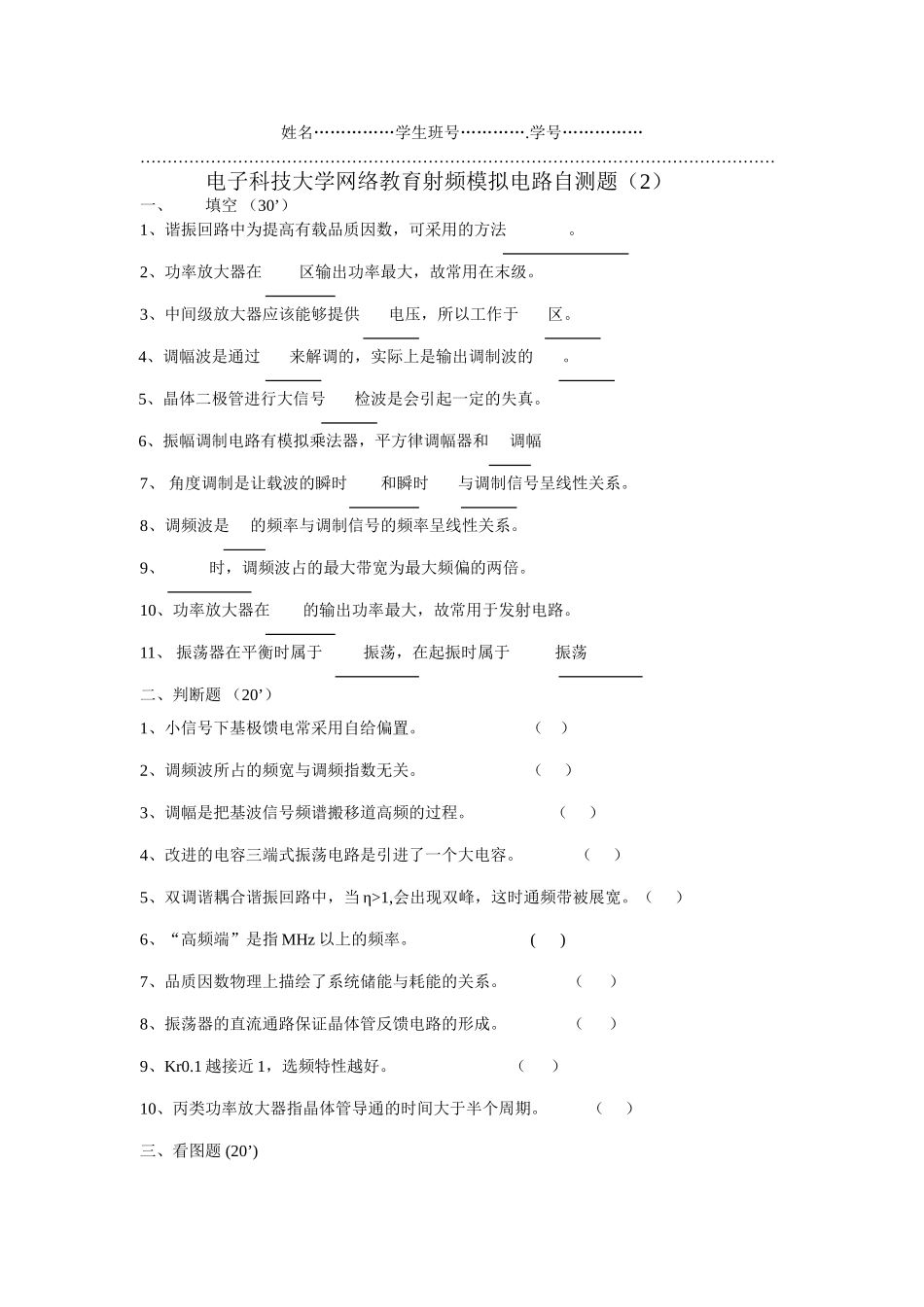

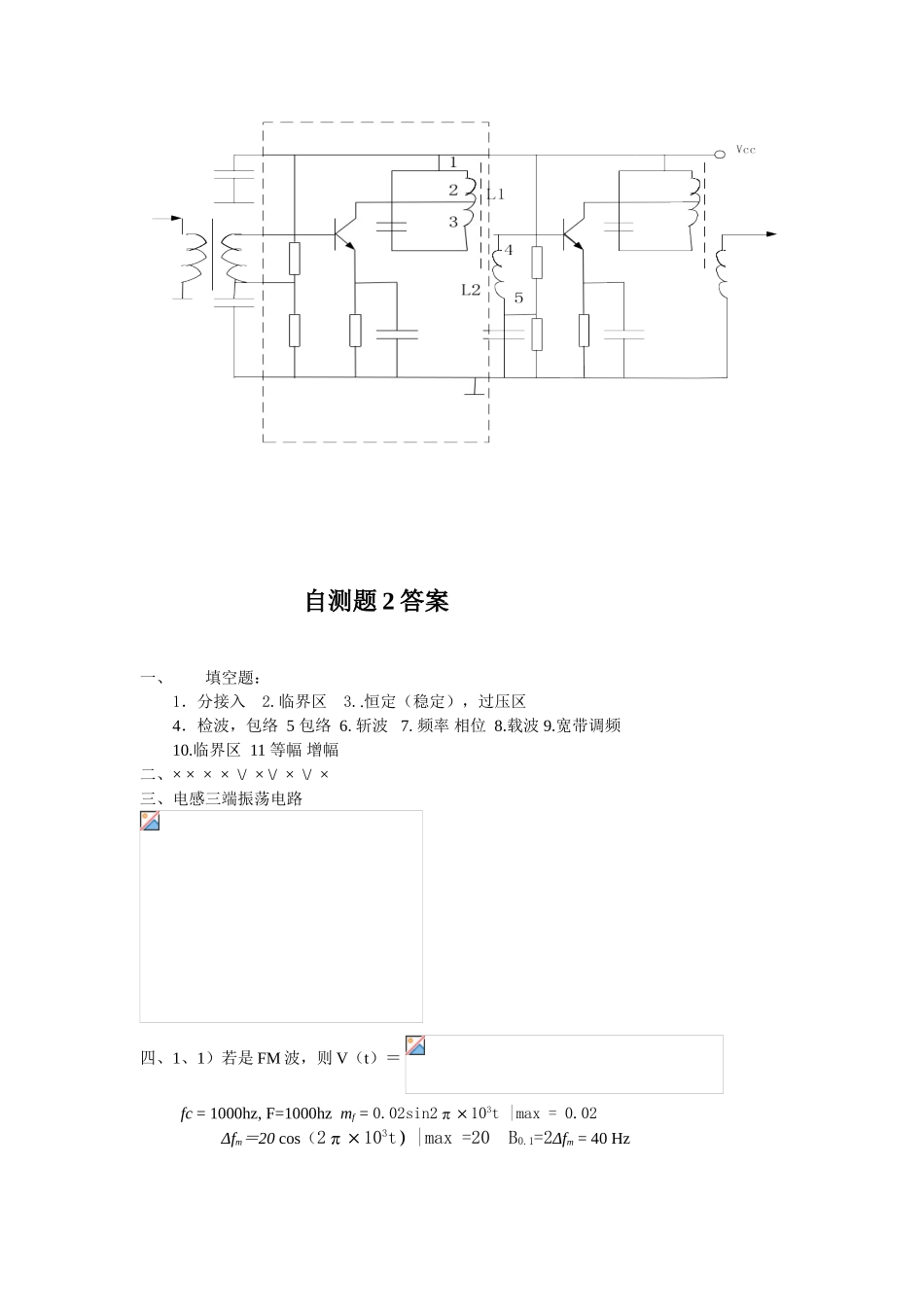

姓名……………学生班号………….学号……………………………………………………………………………………………………………………电子科技大学网络教育射频模拟电路自测题（2）一、填空（30’）1、谐振回路中为提高有载品质因数，可采用的方法。2、功率放大器在区输出功率最大，故常用在末级。3、中间级放大器应该能够提供电压，所以工作于区。4、调幅波是通过来解调的，实际上是输出调制波的。5、晶体二极管进行大信号检波是会引起一定的失真。6、振幅调制电路有模拟乘法器，平方律调幅器和调幅7、角度调制是让载波的瞬时和瞬时与调制信号呈线性关系。8、调频波是的频率与调制信号的频率呈线性关系。9、时，调频波占的最大带宽为最大频偏的两倍。10、功率放大器在的输出功率最大，故常用于发射电路。11、振荡器在平衡时属于振荡，在起振时属于振荡二、判断题（20’）1、小信号下基极馈电常采用自给偏置。（）2、调频波所占的频宽与调频指数无关。（）3、调幅是把基波信号频谱搬移道高频的过程。（）4、改进的电容三端式振荡电路是引进了一个大电容。（）5、双调谐耦合谐振回路中，当η>1,会出现双峰，这时通频带被展宽。（）6、“高频端”是指MHz以上的频率。()7、品质因数物理上描绘了系统储能与耗能的关系。（）8、振荡器的直流通路保证晶体管反馈电路的形成。（）9、Kr0.1越接近1，选频特性越好。（）10、丙类功率放大器指晶体管导通的时间大于半个周期。（）三、看图题(20’)请回答：下图属于何种振荡电路。并画出其交流等效电路四计算题(30’)1、已知v(t)=0.1cos(2π×103t+20sin2π×103t)1)对于FM波，求fc，调制频率F，调频指数mf，最大频偏Δfm，B0.1。2)对于PM波，求mp，调制信号vΩ(t)(设调相灵敏度kp＝2rad/V)，和最大频偏Δfm。2、单谐振回路，已知晶体管的y参数，gie=1.1×10－3s，goe=1.1×10-4s，|yfe|＝0.08s，Cie=25pF，Coe=6pF，电感线圈L1中，N12＝16圈，N13＝20圈；电感线圈L2中，N45＝4圈，L13＝1.5μH，C=12pF.。L13的Q0＝100.求1）画出虚框中的交流等效电路图；2）放大器的f0；3）谐振时电压增益Avo自测题2答案一、填空题：1．分接入2.临界区3..恒定（稳定），过压区4．检波，包络5包络6.斩波7.频率相位8.载波9.宽带调频10.临界区11等幅增幅二、××××\/×\/×\/×三、电感三端振荡电路四、1、1）若是FM波，则V（t）＝fc=1000hz,F=1000hzmf=0.02sin2π×103t|max=0.02Δfm＝20cos（2π×103t）|max=20B0.1=2Δfm=40Hz2)若是PM波，则mp＝20sin2π×103t|max=20vΩ(t)=20sin2π×103t/kp=10sin2π×103t2、1）2）工作频率f0=p1==0.8,p2==0.2=C+p21+Coe+p22Cief0==31.5Mhz2)
