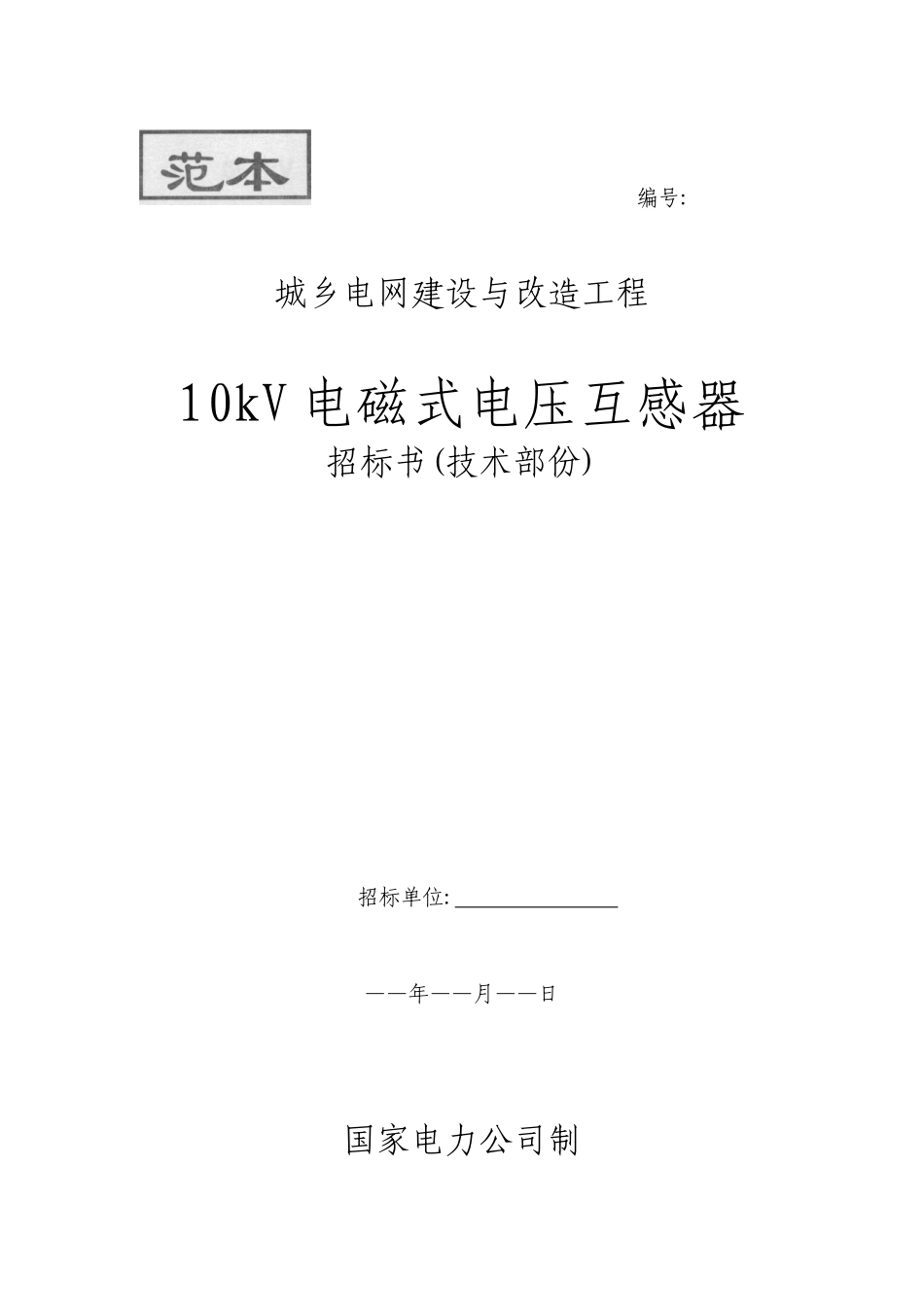

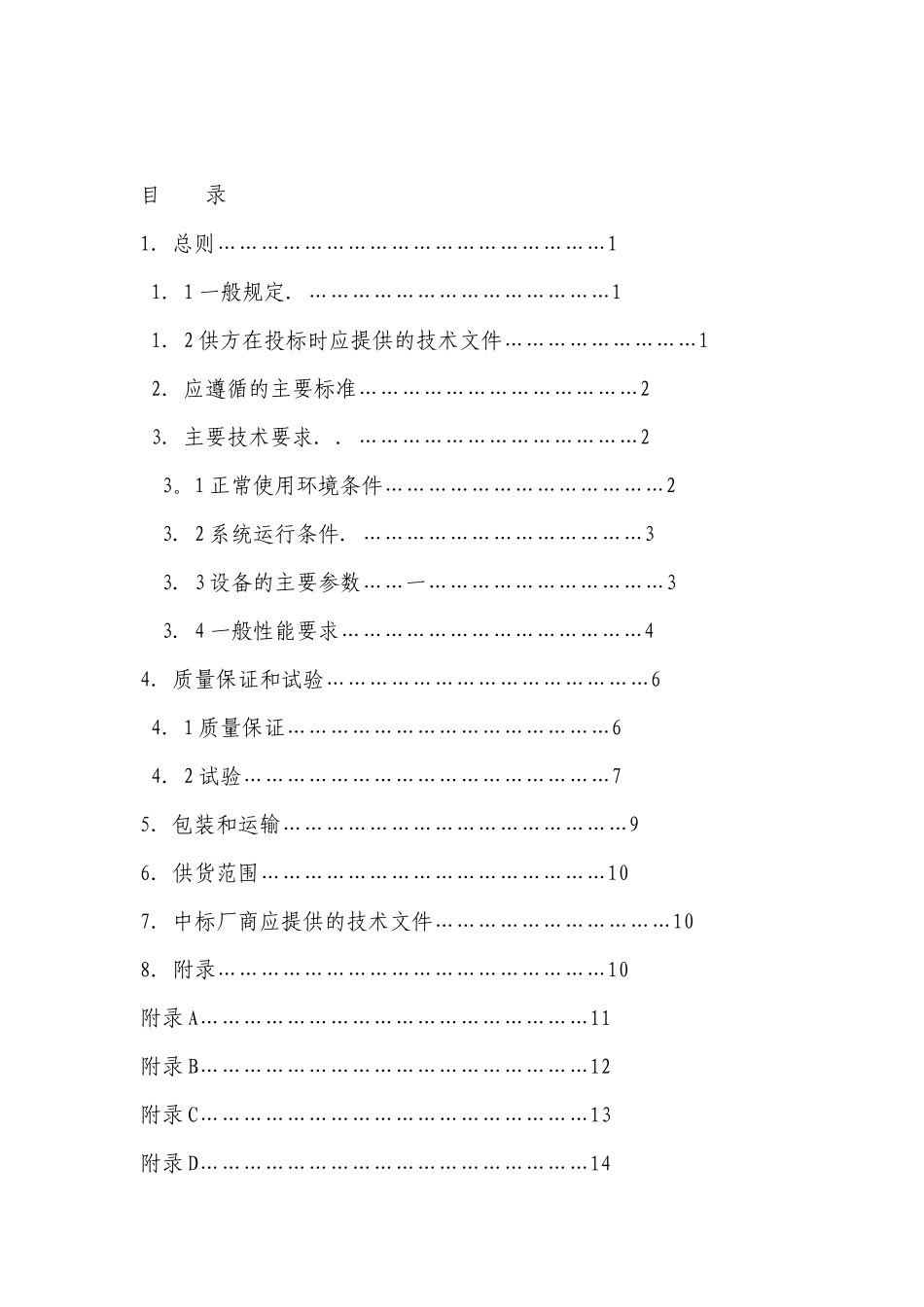

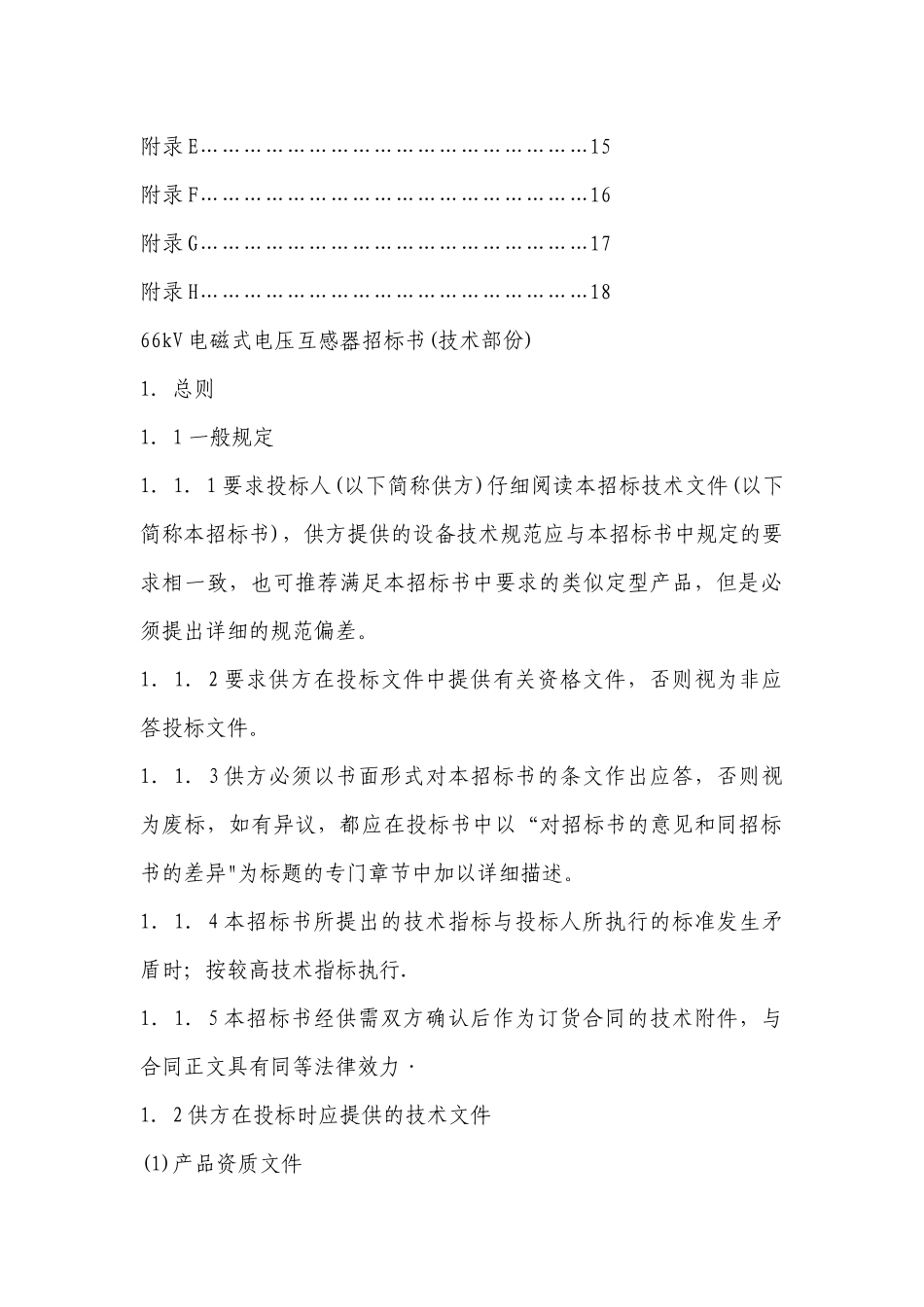

编号:城乡电网建设与改造工程10kV电磁式电压互感器招标书(技术部份)招标单位:——年——月——日国家电力公司制目录1．总则………………………………………………11．1一般规定．……………………………………11．2供方在投标时应提供的技术文件………………………12．应遵循的主要标准…………………………………23．主要技术要求．．…………………………………23。1正常使用环境条件…………………………………23．2系统运行条件．…………………………………33．3设备的主要参数……一……………………………33．4一般性能要求……………………………………44．质量保证和试验………………………………………64．1质量保证………………………………………64．2试验……………………………………………75．包装和运输…………………………………………96．供货范围…………………………………………107．中标厂商应提供的技术文件……………………………108．附录………………………………………………10附录A………………………………………………11附录B………………………………………………12附录C………………………………………………13附录D………………………………………………14附录E………………………………………………15附录F………………………………………………16附录G………………………………………………17附录H………………………………………………1866kV电磁式电压互感器招标书(技术部份)1．总则1．1一般规定1．1．1要求投标人(以下简称供方)仔细阅读本招标技术文件(以下简称本招标书)，供方提供的设备技术规范应与本招标书中规定的要求相一致，也可推荐满足本招标书中要求的类似定型产品，但是必须提出详细的规范偏差。1．1．2要求供方在投标文件中提供有关资格文件，否则视为非应答投标文件。1．1．3供方必须以书面形式对本招标书的条文作出应答，否则视为废标，如有异议，都应在投标书中以“对招标书的意见和同招标书的差异"为标题的专门章节中加以详细描述。1．1．4本招标书所提出的技术指标与投标人所执行的标准发生矛盾时；按较高技术指标执行.1．1．5本招标书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力·1．2供方在投标时应提供的技术文件(1)产品资质文件8．生产制造计量器具许可证b．机械电力两行业鉴定证书。(2)国家质量技术监督局授权的法定检测机构出具的型式试验报告。型式试验报告有效期5年。(3)质量保证模式(IS09000系列质保体系认证证书)(4)销售及运行业绩表(附件A)。(5)设备认定的主要技术文件(附件B)(6)产品主要技术参数表(附件C)(7)差异表(附件D)(8)供方建议提供的备品备件清单和专用工器具仪表清单(附件E备品备件，附件F专用工器具和仪表)2．应遵循的主要标准标书中所有设备、备品备件，除本招标书中规定的技术参数和要求外，其余均应遵照最新版本的国家标准(GB)、电力行业标准(DL)和国际电工委员会标准(IEC)及国际公制(SI)，这是对设备的基本要求。如果供方有自己的标准或规范，须经需方同意后方可采用，但原则上采用更高要求的标准。供方提供的电压互感器应满足招标书文件要求及如下主要标准：GBl207-1997电压互感器GB311.1-1997高压输变电设备的绝缘配合GB／T16927．1-1997高电压试验技术第一部分一般试验要求GB／T16927．2-1997高电压试验技术第二部分测量系统GB50150-9I电气装置安装工程电气设备交接试验标准GB／T5582-93高电压电力设备外绝缘污秽等级GB2536-90变压器油DL／T596-I996电力设备预防性试验规程3．主要技术要求3．1正常使用环境条件3．1．1海拔高度：≤1000m3．1．2最大风速(无冰)：35m／s3．1．3周围空气温度。最高气温：40℃最低气温：-5℃(户内)-25／-40℃(户外)最大日温差：25K3．1．4月平均相对湿度(25℃)≤90％3．1．5覆冰厚度：≤1Omm3．1．6日照：O.1w／m2(风速O．5m／s)3．1．7污秽等级：11／Ⅲ／IV级3．2系统运行条件氯2．1系统中性点接地方式：非有效接地系统氡2．2安装地点：户内／户外鑫．2．3安装方式：自立状参．2．4结构型式：单相、立置、油浸式／SF6气体3．3设备的主...
