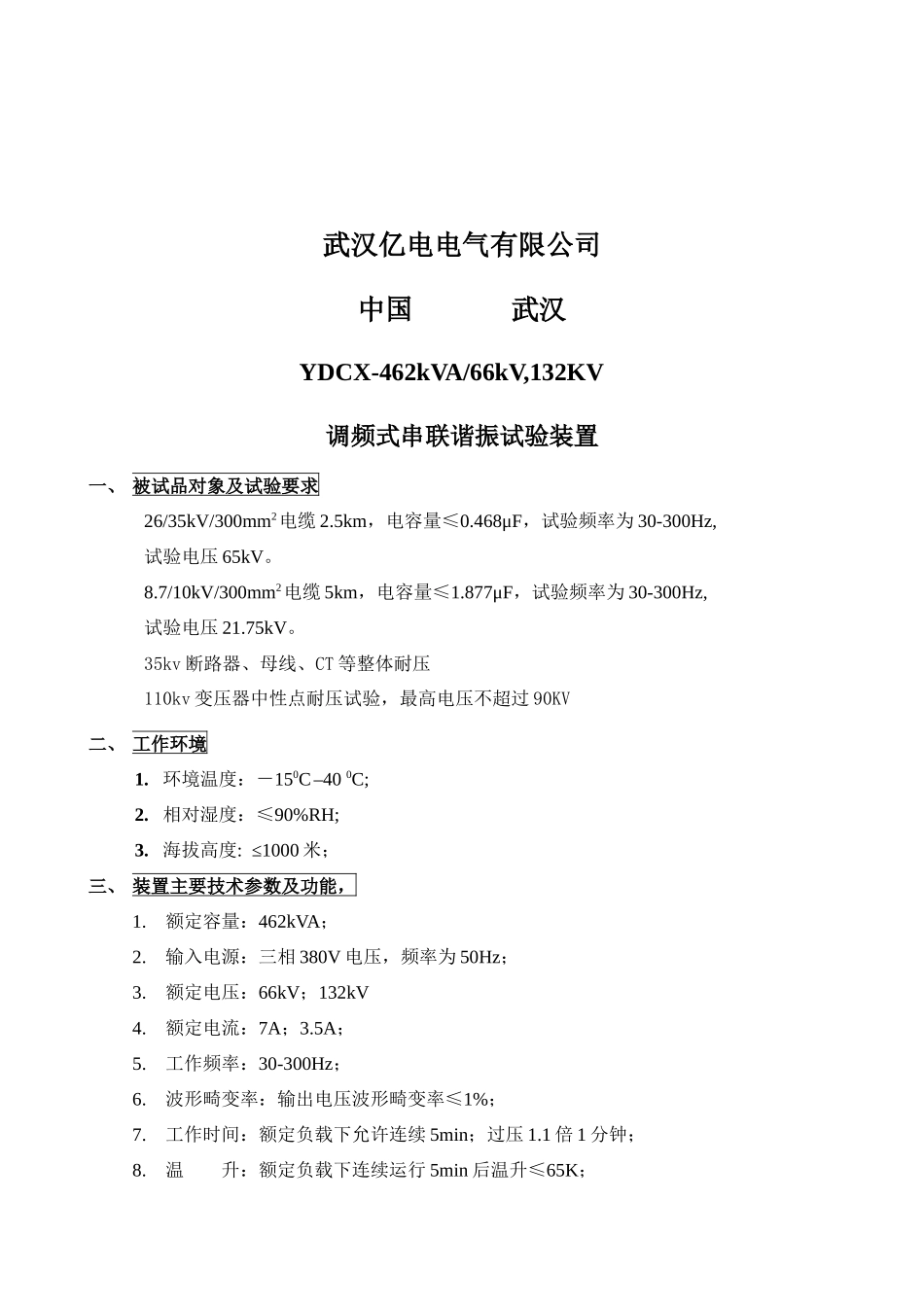

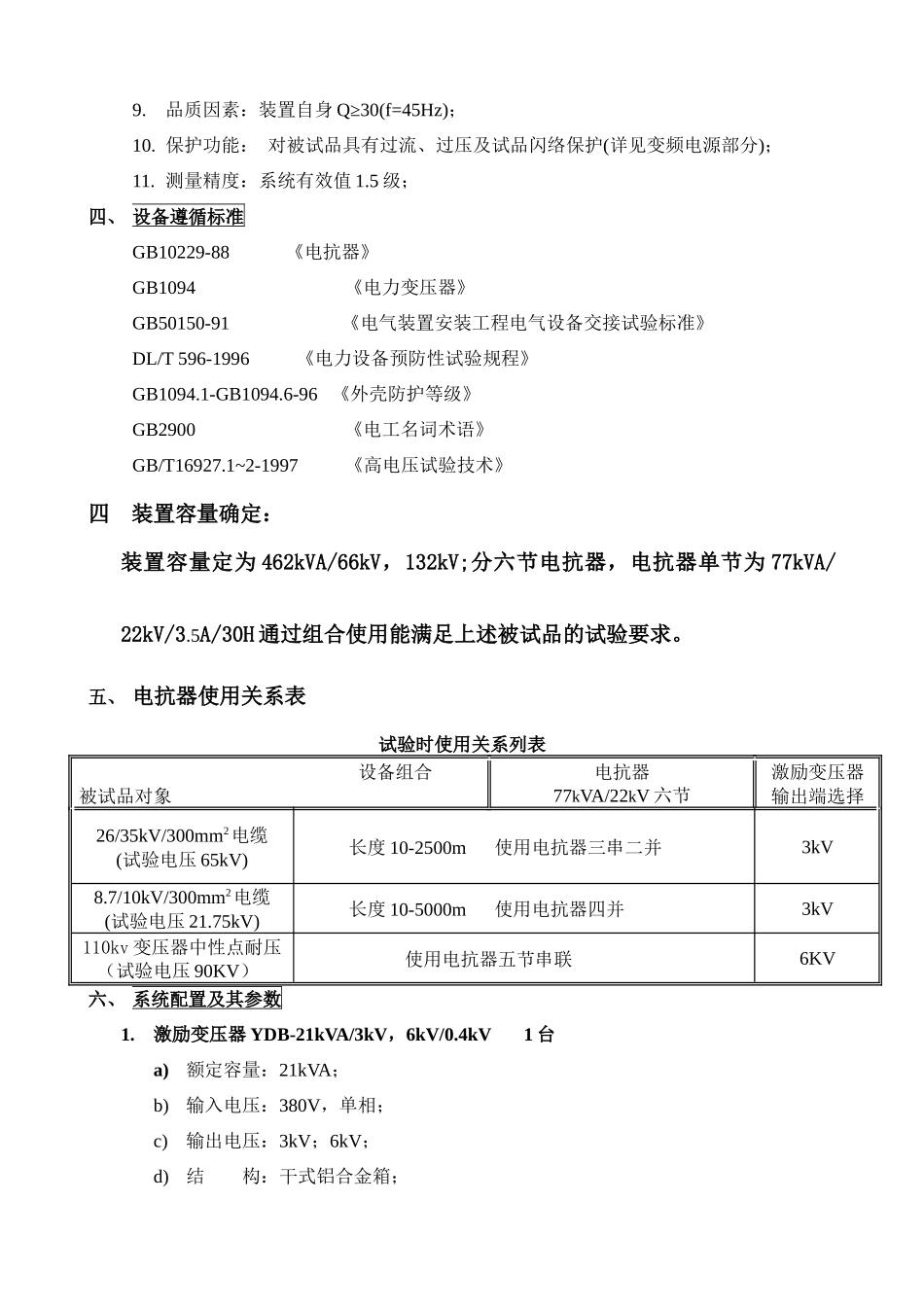

YDCX-462kVA/66kV，132kV调频式串联谐振耐压装置技术方案武汉亿电电气有限公司中国武汉YDCX-462kVA/66kV,132KV调频式串联谐振试验装置一、被试品对象及试验要求26/35kV/300mm2电缆2.5km，电容量≤0.468μF，试验频率为30-300Hz,试验电压65kV。8.7/10kV/300mm2电缆5km，电容量≤1.877μF，试验频率为30-300Hz,试验电压21.75kV。35kv断路器、母线、CT等整体耐压110kv变压器中性点耐压试验，最高电压不超过90KV二、工作环境1.环境温度：－150C–400C;2.相对湿度：≤90%RH;3.海拔高度:≤1000米；三、装置主要技术参数及功能，1.额定容量：462kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：66kV；132kV4.额定电流：7A；3.5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续5min；过压1.1倍1分钟；8.温升：额定负载下连续运行5min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-91《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四装置容量确定：装置容量定为462kVA/66kV，132kV;分六节电抗器，电抗器单节为77kVA/22kV/3.5A/30H通过组合使用能满足上述被试品的试验要求。五、电抗器使用关系表试验时使用关系列表设备组合被试品对象电抗器77kVA/22kV六节激励变压器输出端选择26/35kV/300mm2电缆(试验电压65kV)长度10-2500m使用电抗器三串二并3kV8.7/10kV/300mm2电缆(试验电压21.75kV)长度10-5000m使用电抗器四并3kV110kv变压器中性点耐压（试验电压90KV）使用电抗器五节串联6KV六、系统配置及其参数1.激励变压器YDB-21kVA/3kV，6kV/0.4kV1台a)额定容量：21kVA；b)输入电压：380V，单相；c)输出电压：3kV；6kV；d)结构：干式铝合金箱；e)重量：约87kg；2.变频电源YDVF-21kW/380V1台a)额定输出容量：21kWb)工作电源：380±10%V（三相），工频c)输出电压：0–400V，单相，d)额定输入电流：50Ae)额定输出电流：55Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：30–300Hzj)频率步进值：5Hz,2Hz，0.1Hz，0.01Hzk)频率调节分辨率：≤0.01Hzl)频率稳定度：0.1%m)运行时间：额定容量下连续5minn)额定容量下连续运行5min元器件最高温度≤65K;o)噪声水平：≤50dBp)可实现以下功能1)内部由嵌入式工控机控制,操作功能得到优化,操作简单2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时1.5分钟(全频扫).频率分辨率0.01Hz3)自动试验,用户可设置试验程序,试验程序分为5段,系统自动按设置的程序完成试验过程4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。5)自动试验时,可随时切换到手动控制状态,进行手动调频，调压6)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作7)调压和耐压时实时绘制U-T曲线(电压-时间曲线)8)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出9)在变频电源内，电源的输入装有相应容量的空开和接触器10)软件经过严格模拟运行检验，运行安全、稳定、可靠11)自动保存试验数据,生成试验报表.可打印试验报表,也可将报表保存,异地打印12)数据查询功能,根据查询条件查询以往的试验数据；13)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流，谐振回路的品质因数14)可实现以下操作：频率的上升和下降；电压的上升和下降；输入、输出的分合闸。变频电源安装有专用钥匙锁，必须用专用钥匙解除机械闭锁后15)保护功能：具有断电、过流、过压及闪络保护功能；a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动...
