合成高分子防水卷材屋面防水层VIP免费

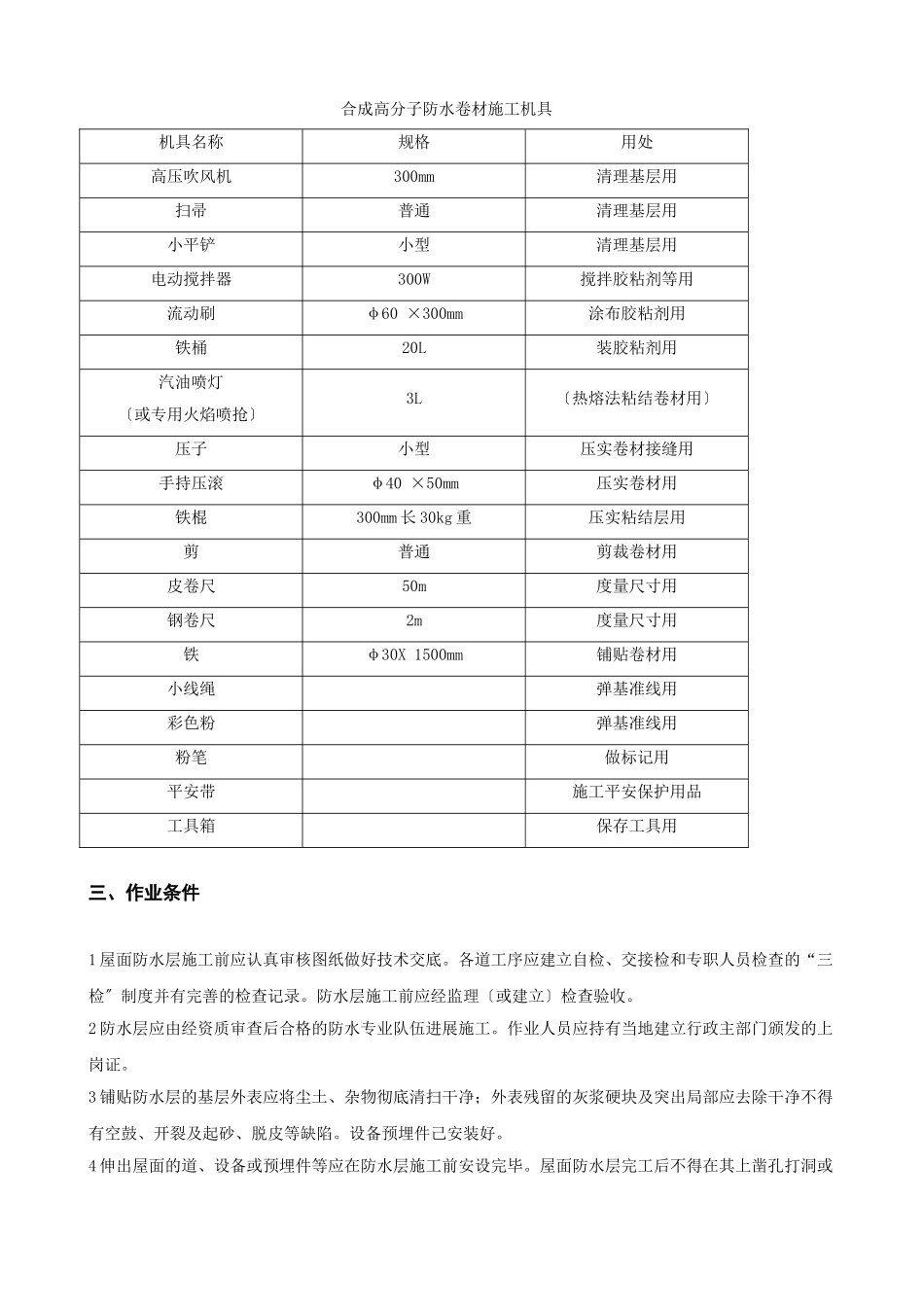

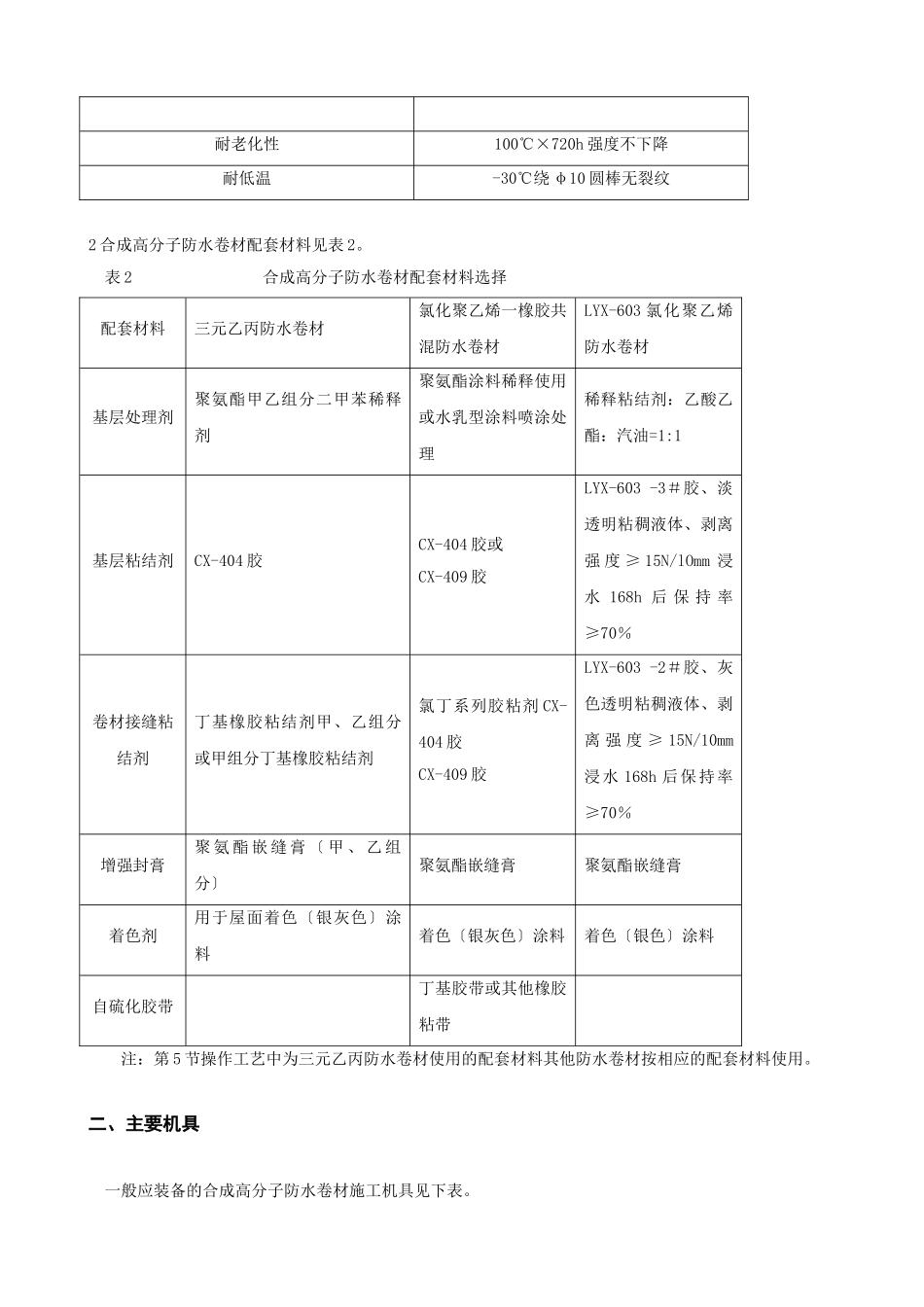

合成高分子防水卷材屋面防水层本章适用于采用高分子防水卷材铺贴屋面的防水工程。一、材料要求(一)合成高分子卷材常用的有：三元乙丙一丁基橡胶防水卷材规格：厚1.2mm,1.5mm宽lm长20m；氯化聚乙烯一橡胶共混防水卷材规格：厚1.2mm,1.5mm,宽lm、2m,长20m；氯化聚乙烯防水卷材规格：厚1.2mm宽0.9m(20m/卷〕。1三元乙丙一丁基橡胶防水卷材性能见表1-1。表1-1三元乙丙一丁基橡胶防水卷材性能表项目性能指标抗拉断裂强度〔Mpa〕＞7.0断裂伸长率〔〕＞450老化保持率断裂伸长率〔〕＞70搞断裂强度〔〕＞80低温冷脆温度〔℃〕-40℃以下不透水性〔Mpa×min〕＞0.3×302氯化聚乙烯一橡胶共混防水卷材技术性能见表1-2。表1-2氯化聚乙烯一橡胶共混防水卷材技术性能项目性能指标抗拉强度〔Mpa〕7.36断裂延伸率〔〕450低温顺性〔℃〕-30℃不透水性〔Mpa×min〕0.3×303氯化聚乙烯防水卷材技术性能见表1-3。表1-3氯化聚乙烯防水卷材技术性能工程性能指标抗拉强度〔MPa〕≥9.8断裂延伸率〔％〕≥150％不透水性0.3MPa×2h不透水耐老化性100℃×720h强度不下降耐低温-30℃绕φ10圆棒无裂纹2合成高分子防水卷材配套材料见表2。表2合成高分子防水卷材配套材料选择配套材料三元乙丙防水卷材氯化聚乙烯一橡胶共混防水卷材LYX-603氯化聚乙烯防水卷材基层处理剂聚氨酯甲乙组分二甲苯稀释剂聚氨酯涂料稀释使用或水乳型涂料喷涂处理稀释粘结剂：乙酸乙酯：汽油=1:1基层粘结剂CX-404胶CX-404胶或CX-409胶LYX-603-3＃胶、淡透明粘稠液体、剥离强度≥15N/lOmm浸水168h后保持率≥70％卷材接缝粘结剂丁基橡胶粘结剂甲、乙组分或甲组分丁基橡胶粘结剂氯丁系列胶粘剂CX-404胶CX-409胶LYX-603-2＃胶、灰色透明粘稠液体、剥离强度≥15N/10mm浸水168h后保持率≥70％增强封膏聚氨酯嵌缝膏〔甲、乙组分〕聚氨酯嵌缝膏聚氨酯嵌缝膏着色剂用于屋面着色〔银灰色〕涂料着色〔银灰色〕涂料着色〔银色〕涂料自硫化胶带丁基胶带或其他橡胶粘带注：第5节操作工艺中为三元乙丙防水卷材使用的配套材料其他防水卷材按相应的配套材料使用。二、主要机具一般应装备的合成高分子防水卷材施工机具见下表。合成高分子防水卷材施工机具机具名称规格用处高压吹风机300mm清理基层用扫帚普通清理基层用小平铲小型清理基层用电动搅拌器300W搅拌胶粘剂等用流动刷φ60×300mm涂布胶粘剂用铁桶20L装胶粘剂用汽油喷灯〔或专用火焰喷抢〕3L〔热熔法粘结卷材用〕压子小型压实卷材接缝用手持压滚φ40×50mm压实卷材用铁棍300mm长30kg重压实粘结层用剪普通剪裁卷材用皮卷尺50m度量尺寸用钢卷尺2m度量尺寸用铁φ30X1500mm铺贴卷材用小线绳弹基准线用彩色粉弹基准线用粉笔做标记用平安带施工平安保护用品工具箱保存工具用三、作业条件1屋面防水层施工前应认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的“三检〞制度并有完善的检查记录。防水层施工前应经监理〔或建立〕检查验收。2防水层应由经资质审查后合格的防水专业队伍进展施工。作业人员应持有当地建立行政主部门颁发的上岗证。3铺贴防水层的基层外表应将尘土、杂物彻底清扫干净；外表残留的灰浆硬块及突出局部应去除干净不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件己安装好。4伸出屋面的道、设备或预埋件等应在防水层施工前安设完毕。屋面防水层完工后不得在其上凿孔打洞或重物冲击。5防水层施工严禁在雨天、雪天和五级风及其以上时施工。高聚物改性沥青防水卷材采用冷粘法施工时环境气温不得低于5℃热熔法施工时环境气温不得低于-10℃。6基层坡度应符合设计要求在坡度大于25％的屋面上施工时应采取固定措施固定点应封严。7基层外表应保持枯燥并要平整、结实阴角转角处应做成圆弧或钝角。枯燥程度的简易检验是将1卷材平坦地干铺在找平层上静置3--4小时后掀开检查找平层与卷材上未见水印即可铺设。8防水所用的卷材、胶粘剂、基层处理剂、二甲苯等均属易燃物品存放和操作应远离火源在通风、枯燥的室内存放防止发生意外。四、操作工艺(一)工艺流程〔以三元乙丙防水卷材为例〕：基层清理→弹线找规矩→配制底胶→细部附加层→涂刷底胶→基层涂刷胶粘剂→卷材涂刷胶粘剂...
