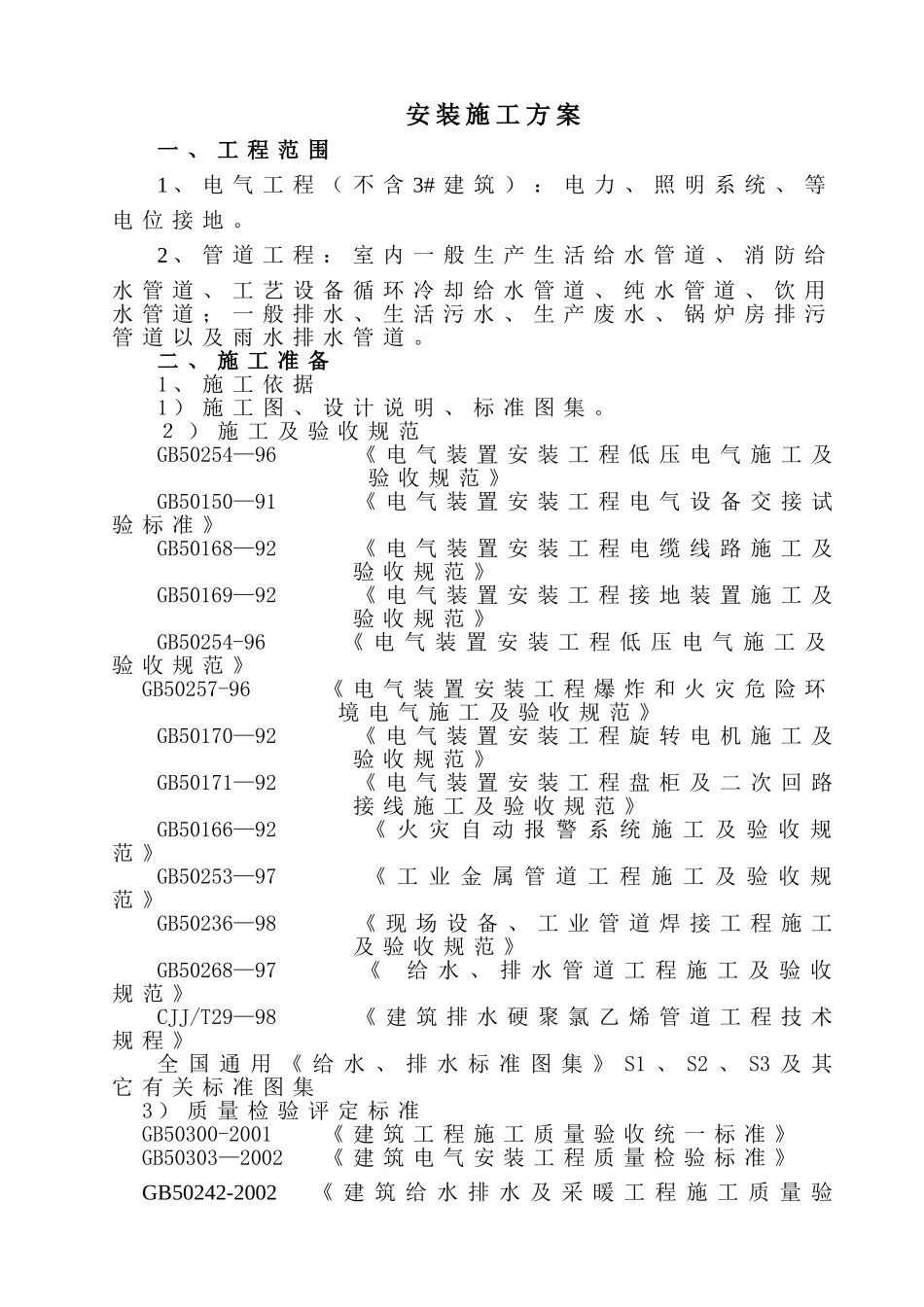

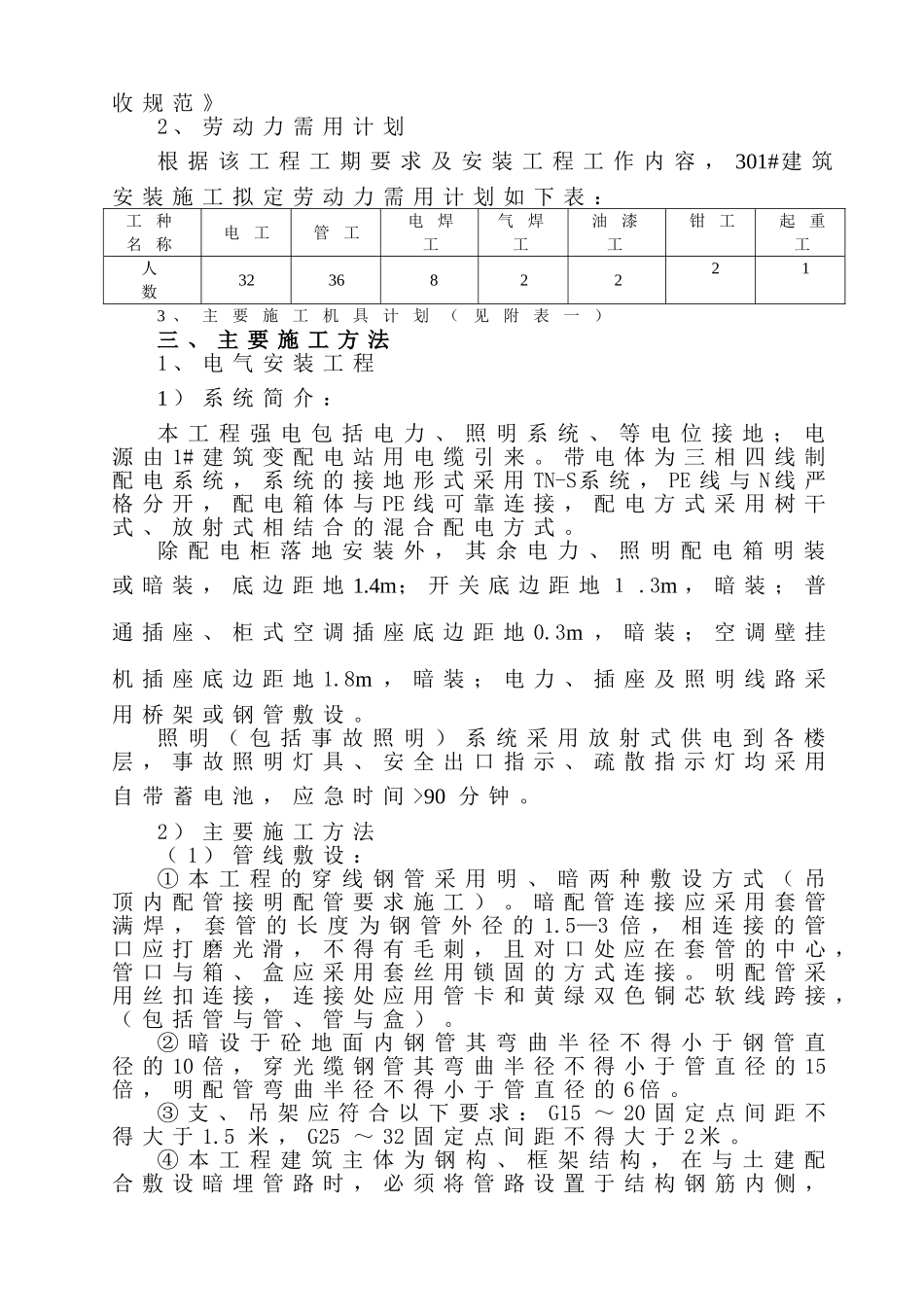

安装施工方案一、工程范围1、电气工程（不含3#建筑）：电力、照明系统、等电位接地。2、管道工程：室内一般生产生活给水管道、消防给水管道、工艺设备循环冷却给水管道、纯水管道、饮用水管道；一般排水、生活污水、生产废水、锅炉房排污管道以及雨水排水管道。二、施工准备1、施工依据1）施工图、设计说明、标准图集。２）施工及验收规范GB50254—96《电气装置安装工程低压电气施工及验收规范》GB50150—91《电气装置安装工程电气设备交接试验标准》GB50168—92《电气装置安装工程电缆线路施工及验收规范》GB50169—92《电气装置安装工程接地装置施工及验收规范》GB50254-96《电气装置安装工程低压电气施工及验收规范》GB50257-96《电气装置安装工程爆炸和火灾危险环境电气施工及验收规范》GB50170—92《电气装置安装工程旋转电机施工及验收规范》GB50171—92《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50166—92《火灾自动报警系统施工及验收规范》GB50253—97《工业金属管道工程施工及验收规范》GB50236—98《现场设备、工业管道焊接工程施工及验收规范》GB50268—97《给水、排水管道工程施工及验收规范》CJJ/T29—98《建筑排水硬聚氯乙烯管道工程技术规程》全国通用《给水、排水标准图集》S1、S2、S3及其它有关标准图集3）质量检验评定标准GB50300-2001《建筑工程施工质量验收统一标准》GB50303—2002《建筑电气安装工程质量检验标准》GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》2、劳动力需用计划根据该工程工期要求及安装工程工作内容，301#建筑安装施工拟定劳动力需用计划如下表：工种名称电工管工电焊工气焊工油漆工钳工起重工人数3236822213、主要施工机具计划（见附表一）三、主要施工方法1、电气安装工程1）系统简介：本工程强电包括电力、照明系统、等电位接地；电源由1#建筑变配电站用电缆引来。带电体为三相四线制配电系统，系统的接地形式采用TN-S系统，PE线与N线严格分开，配电箱体与PE线可靠连接，配电方式采用树干式、放射式相结合的混合配电方式。除配电柜落地安装外，其余电力、照明配电箱明装或暗装，底边距地1.4m；开关底边距地１.3m，暗装；普通插座、柜式空调插座底边距地0.3m，暗装；空调壁挂机插座底边距地1.8m，暗装；电力、插座及照明线路采用桥架或钢管敷设。照明（包括事故照明）系统采用放射式供电到各楼层，事故照明灯具、安全出口指示、疏散指示灯均采用自带蓄电池，应急时间>90分钟。2）主要施工方法（1）管线敷设：①本工程的穿线钢管采用明、暗两种敷设方式（吊顶内配管接明配管要求施工）。暗配管连接应采用套管满焊，套管的长度为钢管外径的1.5—3倍，相连接的管口应打磨光滑，不得有毛刺，且对口处应在套管的中心，管口与箱、盒应采用套丝用锁固的方式连接。明配管采用丝扣连接，连接处应用管卡和黄绿双色铜芯软线跨接，（包括管与管、管与盒）。②暗设于砼地面内钢管其弯曲半径不得小于钢管直径的10倍，穿光缆钢管其弯曲半径不得小于管直径的15倍，明配管弯曲半径不得小于管直径的6倍。③支、吊架应符合以下要求：G15～20固定点间距不得大于1.5米，G25～32固定点间距不得大于2米。④本工程建筑主体为钢构、框架结构，在与土建配合敷设暗埋管路时，必须将管路设置于结构钢筋内侧，要依据土建结施、建施图纸准确放线定位，保证管路出口端在砌筑墙体内，并做好管口防堵措施，可采用塑料封闭管帽，内塞，包扎等。大于G25钢管出口保护采用焊接铁板封堵。⑤所有配管工作结束后，管内穿线宜在土建满足安装要求，并在电气设备、箱（盒）安装完毕后进行。穿线前应将管内杂物消除干净，管口戴好护口并穿好引线。⑥在强电配线工序中，为便于导线的区分和正确连接，规定A、B、C相的穿线线色分别为黄、绿、红，零线为黑色，开关线为白色，保护地线（PE）为黄绿双色线。⑦在配线工序中，其缆线的布设应自然平直，不得产生扭绞，打圈接头等现象，不应受到外力的挤压和损伤。⑧缆线布设应采用放线盘，缆线终接后应有余量，缆线两端用不干胶纸标签粘贴，标明编号，再用透明塑料粘胶带包裹保护。（2）桥架安装工程设计线槽较多、...
