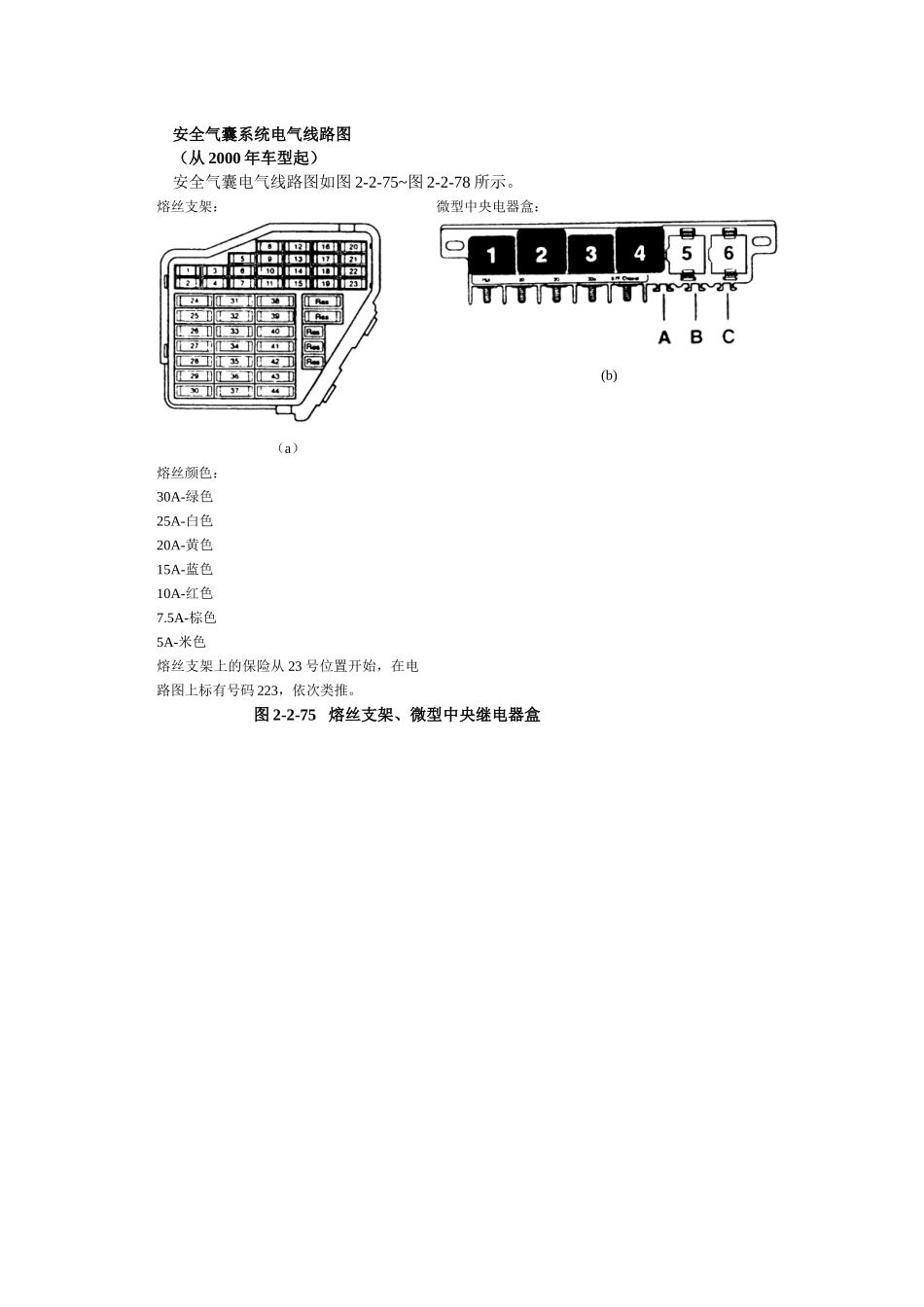

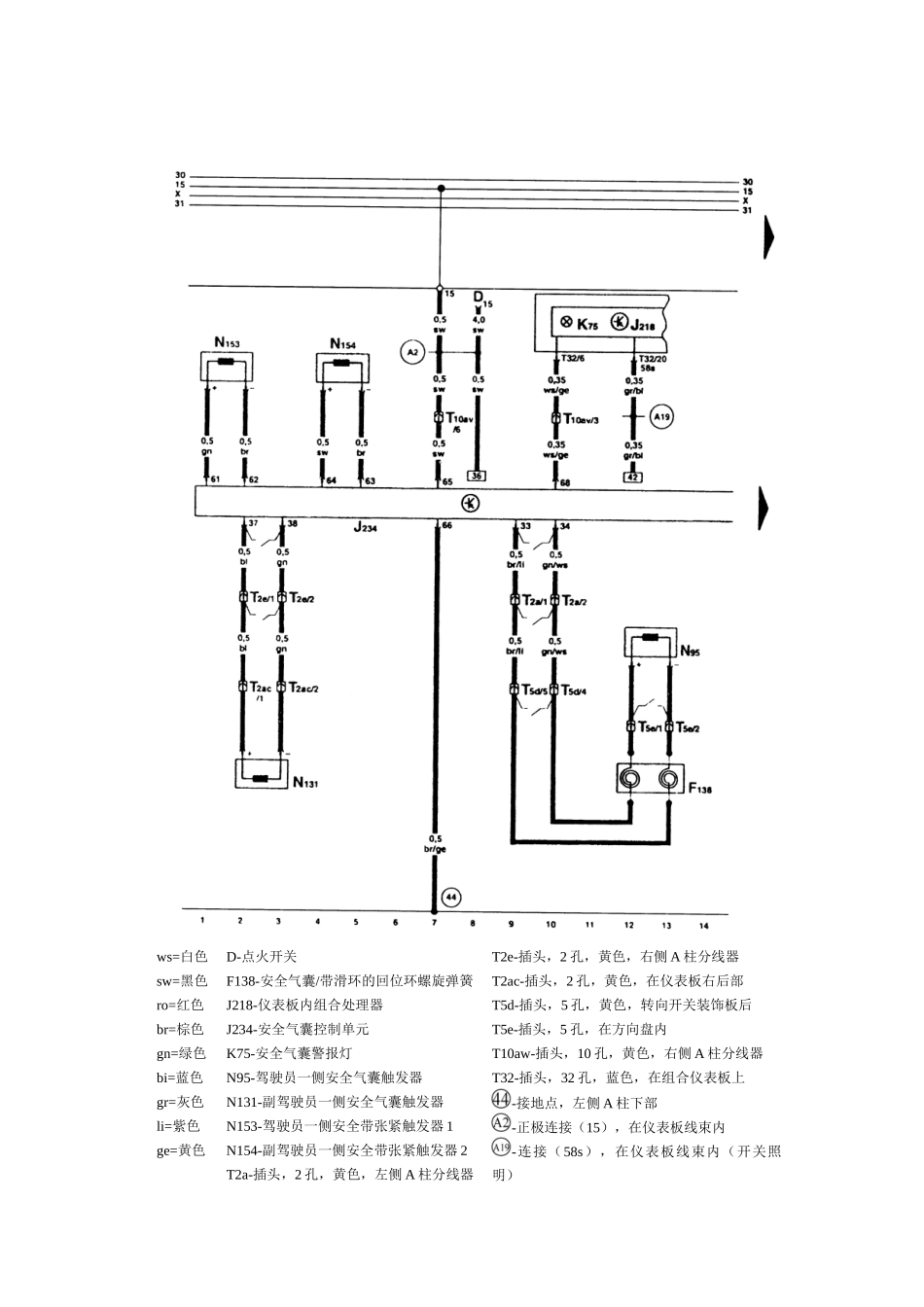

安全气囊系统电气线路图（从2000年车型起）安全气囊电气线路图如图2-2-75~图2-2-78所示。熔丝支架：（a）微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的保险从23号位置开始，在电路图上标有号码223，依次类推。图2-2-75熔丝支架、微型中央继电器盒ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关F138-安全气囊/带滑环的回位环螺旋弹簧J218-仪表板内组合处理器J234-安全气囊控制单元K75-安全气囊警报灯N95-驾驶员一侧安全气囊触发器N131-副驾驶员一侧安全气囊触发器N153-驾驶员一侧安全带张紧触发器1N154-副驾驶员一侧安全带张紧触发器2T2a-插头，2孔，黄色，左侧A柱分线器T2e-插头，2孔，黄色，右侧A柱分线器T2ac-插头，2孔，黄色，在仪表板右后部T5d-插头，5孔，黄色，转向开关装饰板后T5e-插头，5孔，在方向盘内T10aw-插头，10孔，黄色，右侧A柱分线器T32-插头，32孔，蓝色，在组合仪表板上-接地点，左侧A柱下部-正极连接（15），在仪表板线束内-连接（58s），在仪表板线束内（开关照明）图2-2-76驾驶员和副驾驶员安全气囊和安全带张紧器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色C22-安全气囊抗干扰电感线圈E3-警报灯开关F145-开关：左后座安全带F146-开关：右后座安全带J234-安全气囊控制单元J429-中央门锁控制单元K-自诊断接头N196-左后座安全带张紧触发器N197-右后座安全带张紧触发器T1d-插头，1孔，棕色，，右侧A柱分线器T10av-插头，10孔，黄色，右侧A柱分线器T16a-插头，10孔，自诊断接头-连接（自诊断K线），在仪表板线束内图2-2-77前座侧面安全气囊、后座安全带张紧器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E224-副驾驶员安全气囊切断开关F158-安全带张紧器开关1J234-安全气囊控制单元K145-副驾驶员一侧安全气囊关闭警报灯K198-后座中间安全带张紧触发器T2ce-插头，2孔，黄色，在后座中间T8l-插头，8孔，在仪表板右后部T10av-插头，10孔，黄色，右侧A柱分线器T10av-插头，15孔，灰色，左侧A柱分线器-接地点，左侧A柱下部-接地连接2，在仪表板线束内-接地连接3，在仪表板线束内拔下插头时，短路跨接生效*折叠式后座椅**非折叠式后座椅#两种都可能图2-2-78后座中间安全带张紧器、后坐侧面安全气囊七、防抱死制动系统（ABS）（带EDS电子差速锁和ASR驱动防滑装置）电气线路图（从2000年车型起）防抱死制动系统（ABS）（带EDS电子差速锁和ASR驱动防滑装置）电气线路图如图2-2-79~图2-2-83所示。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的保险从23号位置开始，在电路图上标有号码223，依次类推。图2-2-79熔丝支架、8孔继电器盘ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关G44-右后轮转速传感器G45-右前轮转速传感器G47-左前轮转速传感器J104-带EDS的ABS控制单元J105-ABS回油泵继电器J106-ABS电磁阀继电器J217-自动变速器控制单元J220-多点喷射控制单元S7-熔丝支架上熔丝S123-ABS控制单元熔丝T10k-插头，10孔，橙色，左侧A柱分线器T10w-插头，10孔，蓝色，右侧A柱分线器T10au-插头，10孔，灰色，右侧A柱分线器T15u-插头，15孔，红色，压力舱电器盒分线器V39-ABS回油泵-接地点，在液压单元上-正极连接（15），在仪表板线束内-连接1（15a），在ABS线束内*不带ASR的车**带ASR的车#带自动变速器的车##6缸汽油发动机图2-2-80防抱死制动系统、车轮转速传感器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色G46-左后轮转速传感器J104-带EDS的ABS控制单元J217-自动变速器控制单元N99-右前轮ABS进液阀N100-右前轮ABS出液阀N101-左前轮ABS进液阀N102-左前轮ABS出液阀N133-右后轮ABS进液阀N134-左后轮ABS进液阀N135-右后轮ABS出液阀N136-左后轮ABS出液阀N166-右前轮EDS转换阀N167-右前轮EDS出液阀N168-左前轮EDS转换阀N169-左前轮EDS出液阀T10k-插头，10孔，橙色，左侧A柱分线器T15r-插头，15孔，棕色，右侧A柱分线器*带A...
