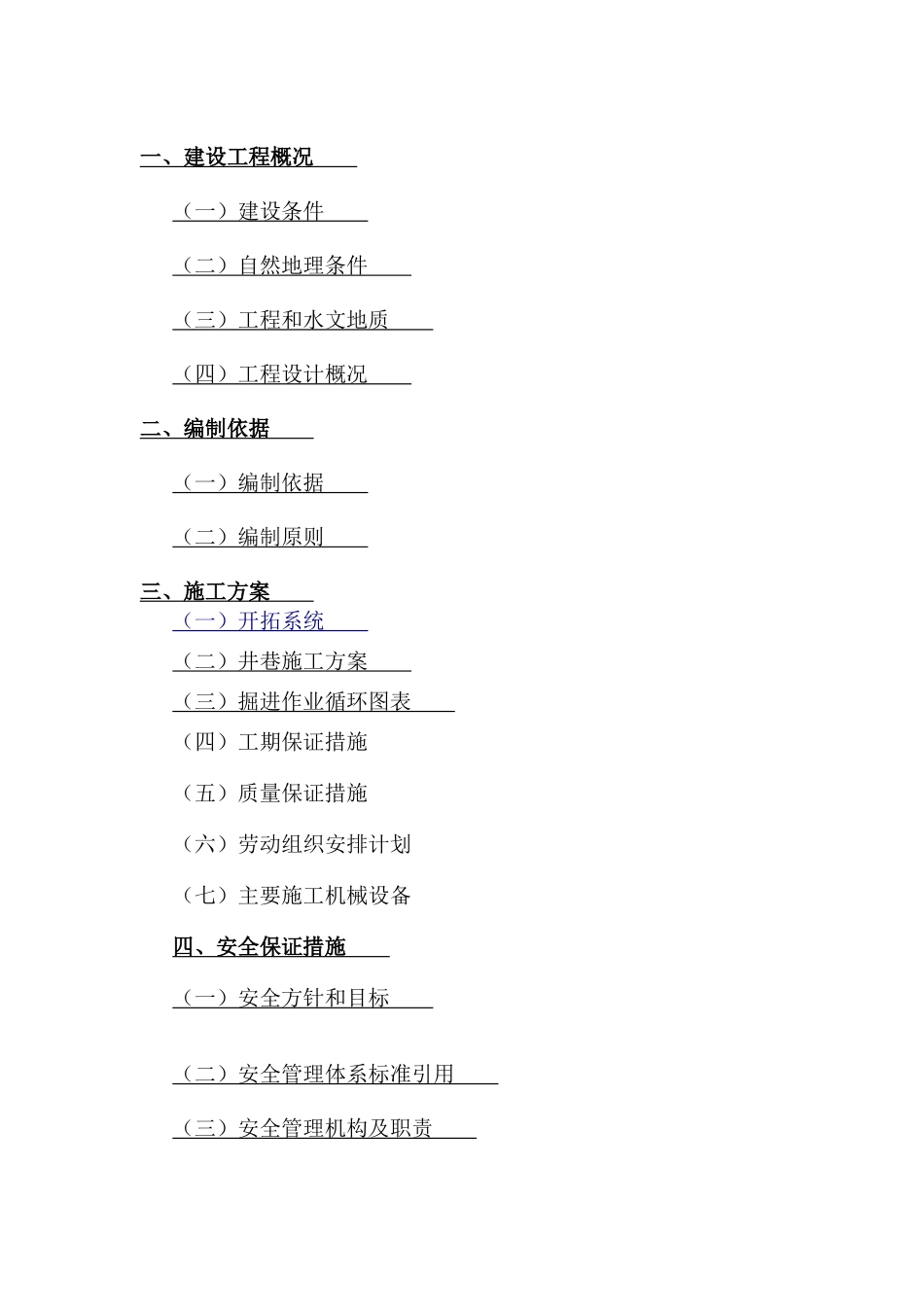

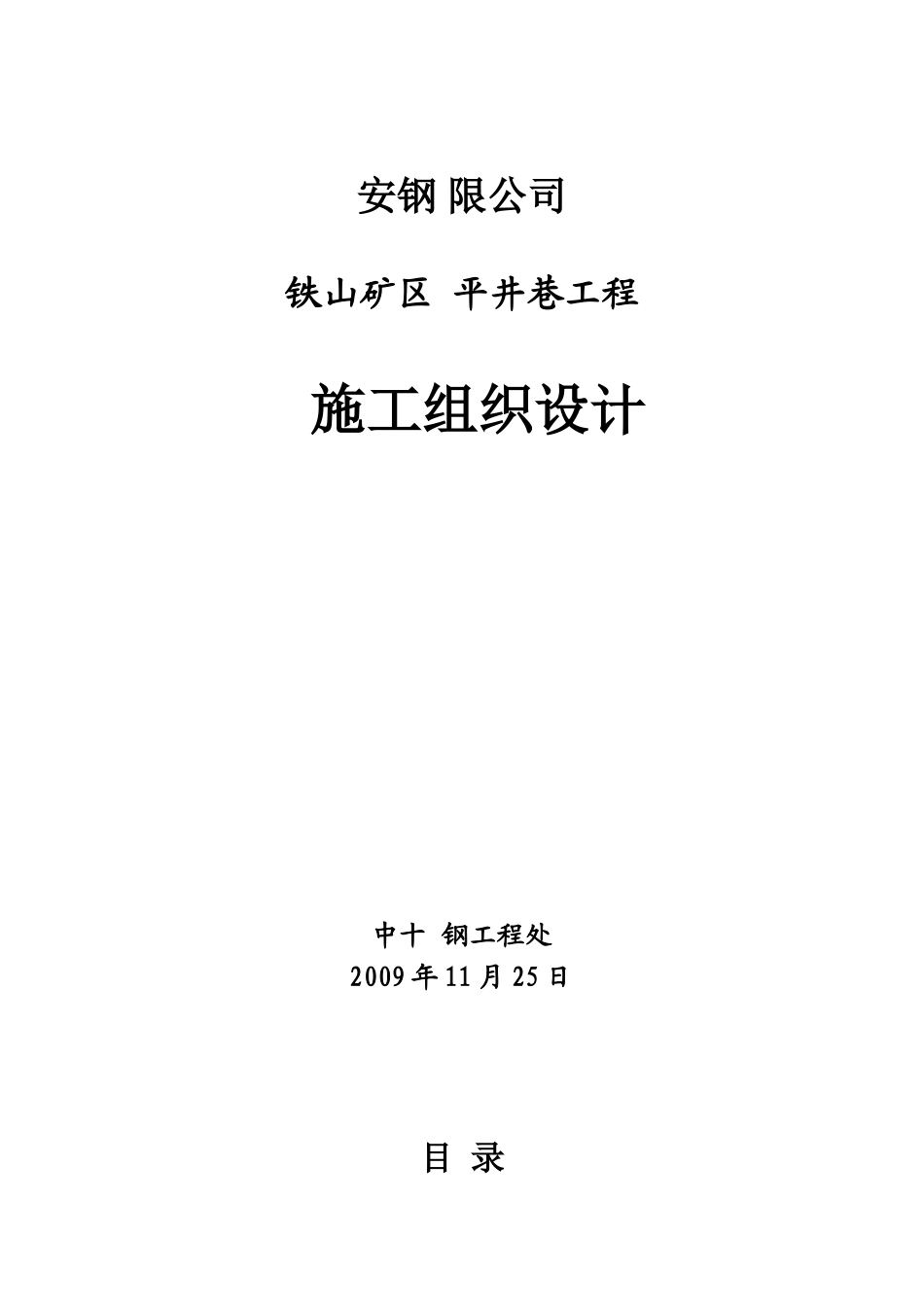

安钢限公司铁山矿区平井巷工程施工组织设计中十钢工程处2009年11月25日目录一、建设工程概况（一）建设条件（二）自然地理条件（三）工程和水文地质（四）工程设计概况二、编制依据（一）编制依据（二）编制原则三、施工方案（一）开拓系统（二）井巷施工方案（三）掘进作业循环图表（四）工期保证措施（五）质量保证措施（六）劳动组织安排计划（七）主要施工机械设备四、安全保证措施（一）安全方针和目标（二）安全管理体系标准引用（三）安全管理机构及职责（四）个人安全预防（五）爆炸物品管理（六）围岩或坠落物及其它安全管理（七）设备安全操作管理（八）消防（九）环境污染监测及卫生防护五、文明施工一、建设工程概况（一）建设条件本工程工作区舞限公司东副井-400水平平巷施工工程。该工程项目业主为安钢矿业有限公司。根据业主方提供的文件及图纸编制施工组织设计，本次设计主要包括-400水平开拓运输巷道及穿脉工程等。（二）自然地理条件矿区海拔高度100米左右，相对高差20—50米。冬季寒冷少雪、夏季酷热多雨、昼夜温差不大。年最高气温超过40o，元至二月最冷；区内多雨，年降雨多集中在7～9月。矿区交通方便。（三）工程和水文地质根据勘察范围深度，结合区域地质及以往地质资料，地层为第四系冲洪积物，条带状混合岩岩层，主要矿物成分为长石、石英、钾长石。该中段岩层稳固。地下水受大气降水的影响，目前赋存地下水不多，随着工程掘进地下水将可能增加。（四）工程设计概况东副井作为开拓工程的提升井，井筒深度538.5米，井筒净直径Ф5.5m，设计为吊桶提升,为了满足安全和提升要求,将单吊桶改为箕斗配罐笼，井下设计有料仓。地面运输采用自卸式汽车转运至矿业公司石料厂或选矿厂。东副井设计有-40、-100、-160、-220、-280、-340、-400七个中段，各中段均已掘成马头门。该设计主要考虑-400M水平工程。二、编制依据（一）编制依据1、国家现行法规、标准、规程《中华人民共和国安全生产法》《中华人民共和国矿山安全法》《矿山井巷工程施工及验收规范》（GBJ213-90）《金属非金属矿山安全规程》（GB16423-2006）《爆破安全规程》（GB6722）《矿山安全标志》（GB4161）《罐笼安全技术要求》（GB16542）《箕斗安全技术要求》（GB16543）《工业企业照明设计标准》（GB50034）《矿山电力设计规范》（GB50070）《锚杆喷射混凝土支护技术规范》（GB50086）《工业企业设计卫生标准》（GBZ1）《矿井提升机和矿用提升绞车安全要求》（JB8516）2、技术资料：舞钢矿业有限公司提供的设计图纸3、本公司矿山井巷工程施工所具备的施工水平和技术装备水平等（二）编制原则1、科学管理、以人为本的原则我们按照工程系统理论方法，编制项目施工计划，并以此为依据控制施工过程；以动态管理为基础，采用切实可行的施工技术措施；坚持“以人为本、认真组织、精心安排、优质快速、安全高效、文明施工”管理原则。2、满足工程质量、进度要求的原则为满足甲方生产需求以及工程质量和工期的要求，以优质工程为目标，实施工程项目管理，对工程质量、工期、成本实施有效控制，进行全面质量管理。3、充分利用先进生产设备,保证工程提前完成的原则为缩短工程工期，尽快使项目产生经济效益，我们将采取如下措施：A、选用有实力安装队伍，聘请有经验技术人员，保证提升系统改造进度。B、为使井下积水早日排完，及时安装排水设施，采用吊桶水泵联合排水。C、合理安排工期，科学组织，精心施工，确保掘进任务如期完成。三、施工方案（一）开拓系统东副井矿体根据矿体埋藏深度和赋存条件，采用竖井开拓方式。东副井将与东风井、西混和井贯通形成完善的提升、通风、行人系统。东副井罐笼，作为人行、材料、主要满足人员上下的提升、箕斗提升废石。1、提升采用IVG型井架配2JK-3.0/20E卷扬机，电机630KW,钢丝绳罐道，曲轨自动卸渣。2、通风采用压入式通风，在二层平台上风向布置2×15对旋式风机，井筒内布置ø500风筒将新鲜空气送入井下工作面。3、排水选用65kw潜水泵，在井筒内布置ø50钢管一趟，由井底水涡排至地面水沟，为保证正常生产，同时配备了一台备用水泵电机。4、供电接矿业公司6KV高压线路...
