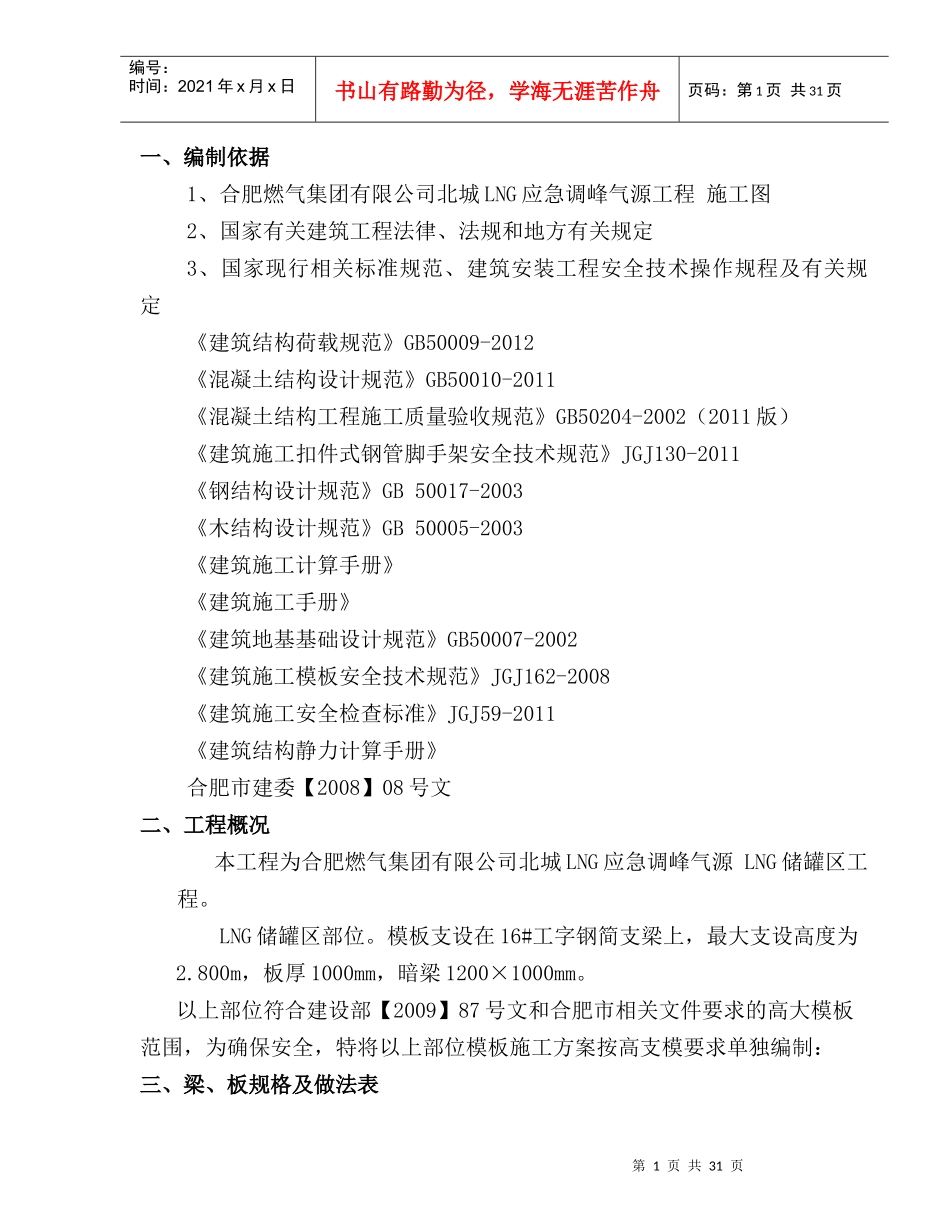

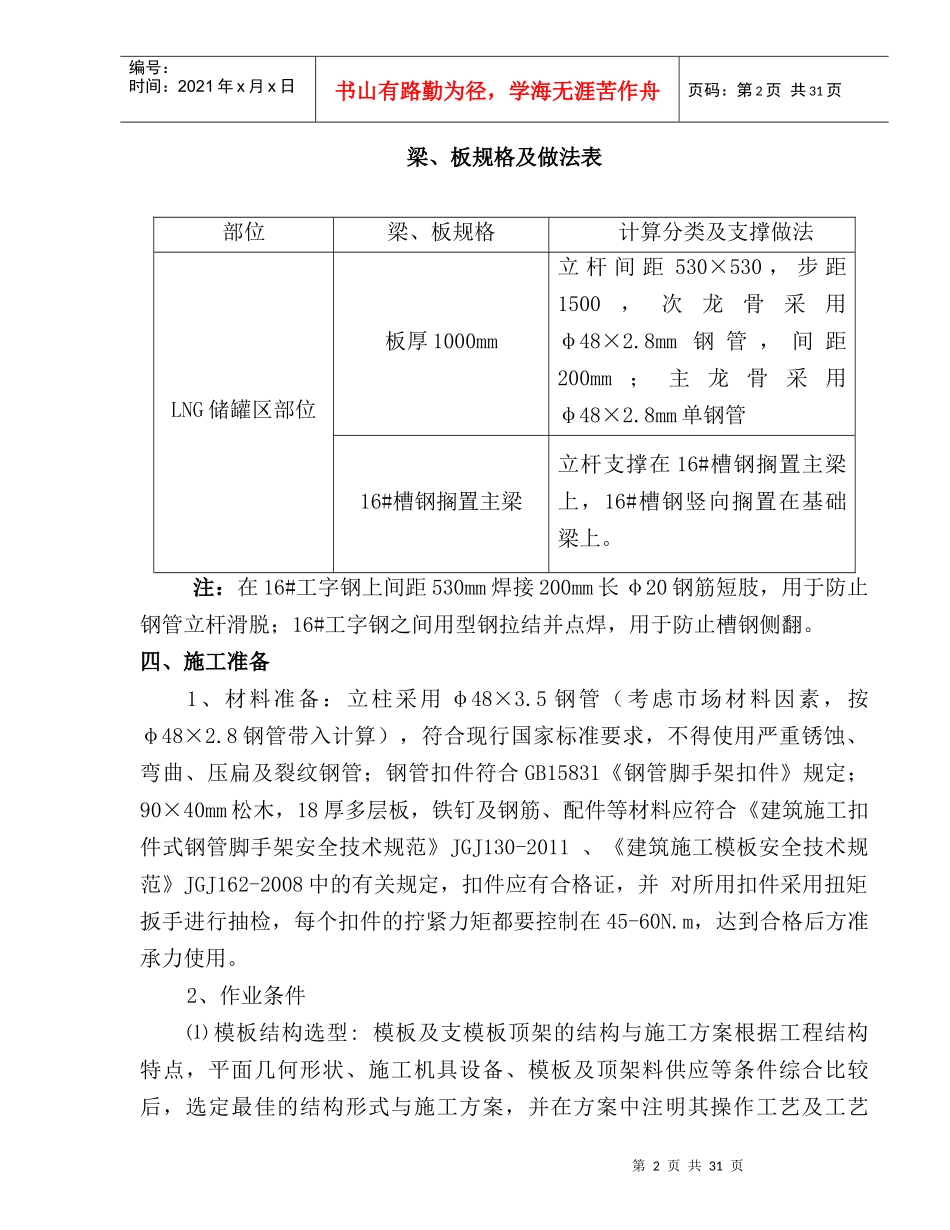

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页一、编制依据1、合肥燃气集团有限公司北城LNG应急调峰气源工程施工图2、国家有关建筑工程法律、法规和地方有关规定3、国家现行相关标准规范、建筑安装工程安全技术操作规程及有关规定《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2011《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《钢结构设计规范》GB50017-2003《木结构设计规范》GB50005-2003《建筑施工计算手册》《建筑施工手册》《建筑地基基础设计规范》GB50007-2002《建筑施工模板安全技术规范》JGJ162-2008《建筑施工安全检查标准》JGJ59-2011《建筑结构静力计算手册》合肥市建委【2008】08号文二、工程概况本工程为合肥燃气集团有限公司北城LNG应急调峰气源LNG储罐区工程。LNG储罐区部位。模板支设在16#工字钢简支梁上，最大支设高度为2.800m，板厚1000mm，暗梁1200×1000mm。以上部位符合建设部【2009】87号文和合肥市相关文件要求的高大模板范围，为确保安全，特将以上部位模板施工方案按高支模要求单独编制：三、梁、板规格及做法表第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页梁、板规格及做法表部位梁、板规格计算分类及支撑做法LNG储罐区部位板厚1000mm立杆间距530×530，步距1500，次龙骨采用φ48×2.8mm钢管，间距200mm；主龙骨采用φ48×2.8mm单钢管16#槽钢搁置主梁立杆支撑在16#槽钢搁置主梁上，16#槽钢竖向搁置在基础梁上。注：在16#工字钢上间距530mm焊接200mm长φ20钢筋短肢，用于防止钢管立杆滑脱；16#工字钢之间用型钢拉结并点焊，用于防止槽钢侧翻。四、施工准备1、材料准备：立柱采用φ48×3.5钢管（考虑市场材料因素，按φ48×2.8钢管带入计算），符合现行国家标准要求，不得使用严重锈蚀、弯曲、压扁及裂纹钢管；钢管扣件符合GB15831《钢管脚手架扣件》规定；90×40mm松木，18厚多层板，铁钉及钢筋、配件等材料应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011、《建筑施工模板安全技术规范》JGJ162-2008中的有关规定，扣件应有合格证，并对所用扣件采用扭矩扳手进行抽检，每个扣件的拧紧力矩都要控制在45-60N.m，达到合格后方准承力使用。2、作业条件⑴模板结构选型:模板及支模板顶架的结构与施工方案根据工程结构特点，平面几何形状、施工机具设备、模板及顶架料供应等条件综合比较后，选定最佳的结构形式与施工方案，并在方案中注明其操作工艺及工艺第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页流程。⑵木模板备料:模板数量应根据模板设计方案，并结合方案中施工流水段的划分，进行综合考虑，合理确定模板的配置数量。⑶模板涂刷脱模剂，并按施工平面布置图中指定的位置分规格堆放整齐。⑷模板安装前，应根据设计图纸要求，放好纵横轴线(或中心线)和模板边线，定好水平控制标高。⑸模板施工前，应办完前一工序的分部或分项工程隐蔽验收手续。⑹模板安装前，根据模板、图纸要求和操作工艺标准向班组进行安全、技术交底。3、基础要求支模立柱支设在16#工字钢上。工字钢上焊接短肢以防止立杆滑移；工字钢间采用拉杆焊接固定，以防止工字钢倾倒。4、钢管、扣件严格按规定检测合格后方可使用。五、模板设计要求：1、实用性主要保证混凝土结构的质量，具体要求是：（1）保证工程结构和构件各部分形状尺寸和相互位置的正确；（2）模板接缝严密，不漏浆。（3）构造简单，装拆方便，并便于钢筋的绑扎与安装，符合混凝土的浇筑及养护等工艺要求；2、安全性具有足够的刚度、强度和稳定性，能可靠地承受新浇混凝土的重量和侧压力，以及在施工过程中所产生的荷载，不变形，不破坏，不倒坍；3、经济性针对工程结构的具体情况，因地制宜，就地取材，在确保工期、质量第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页的前提下，尽量减少一次性投入，增加模板周转，减...
