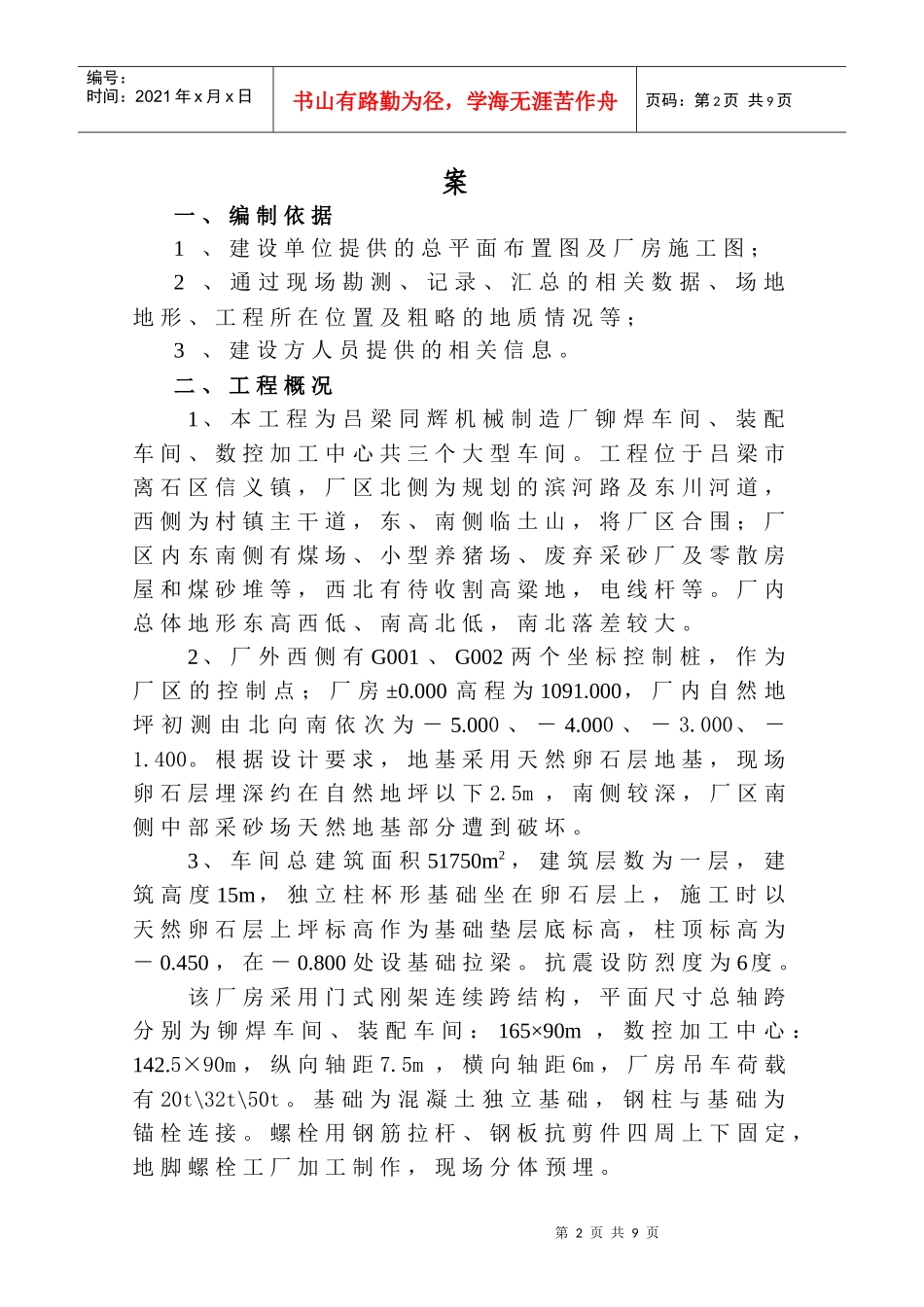

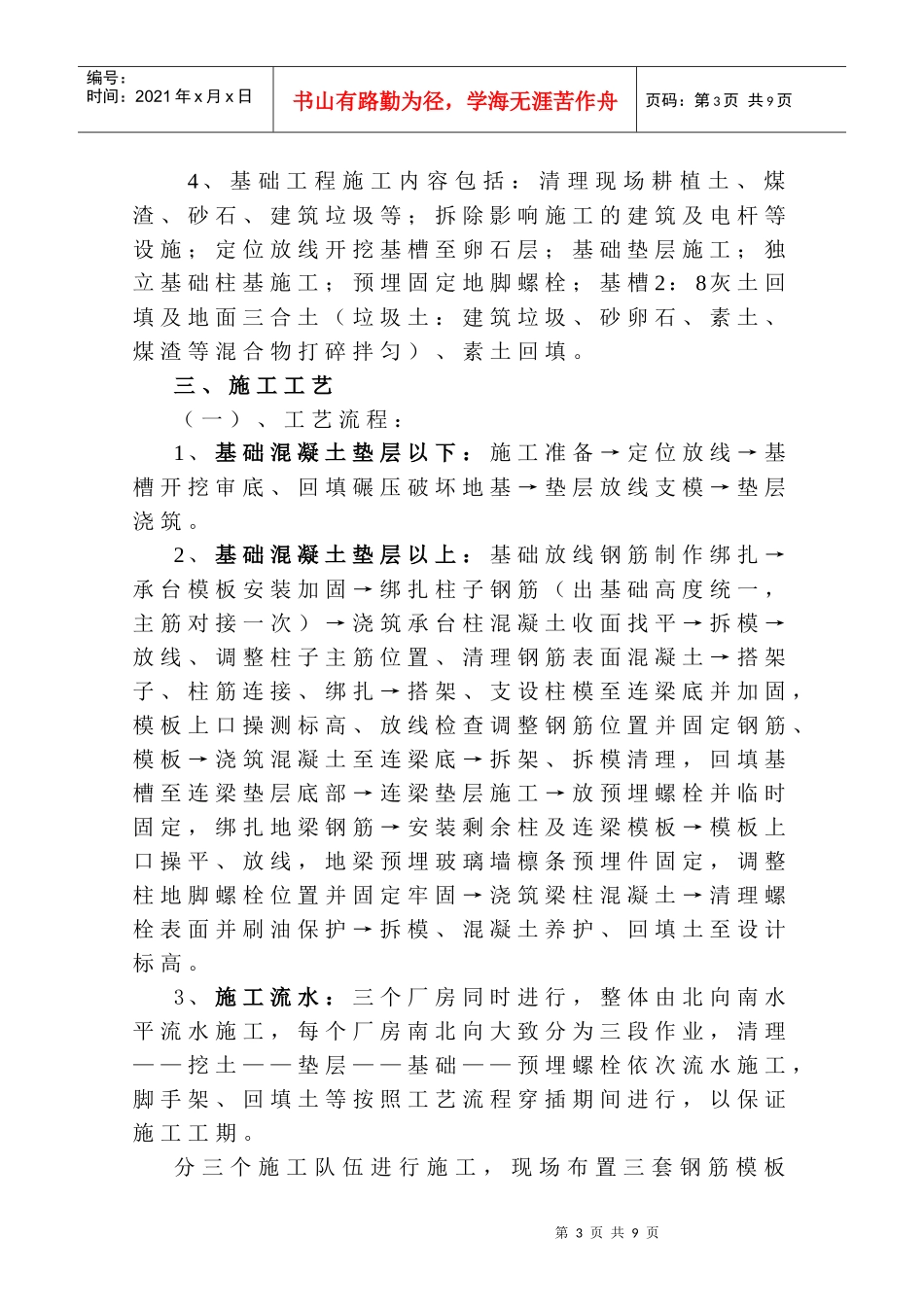

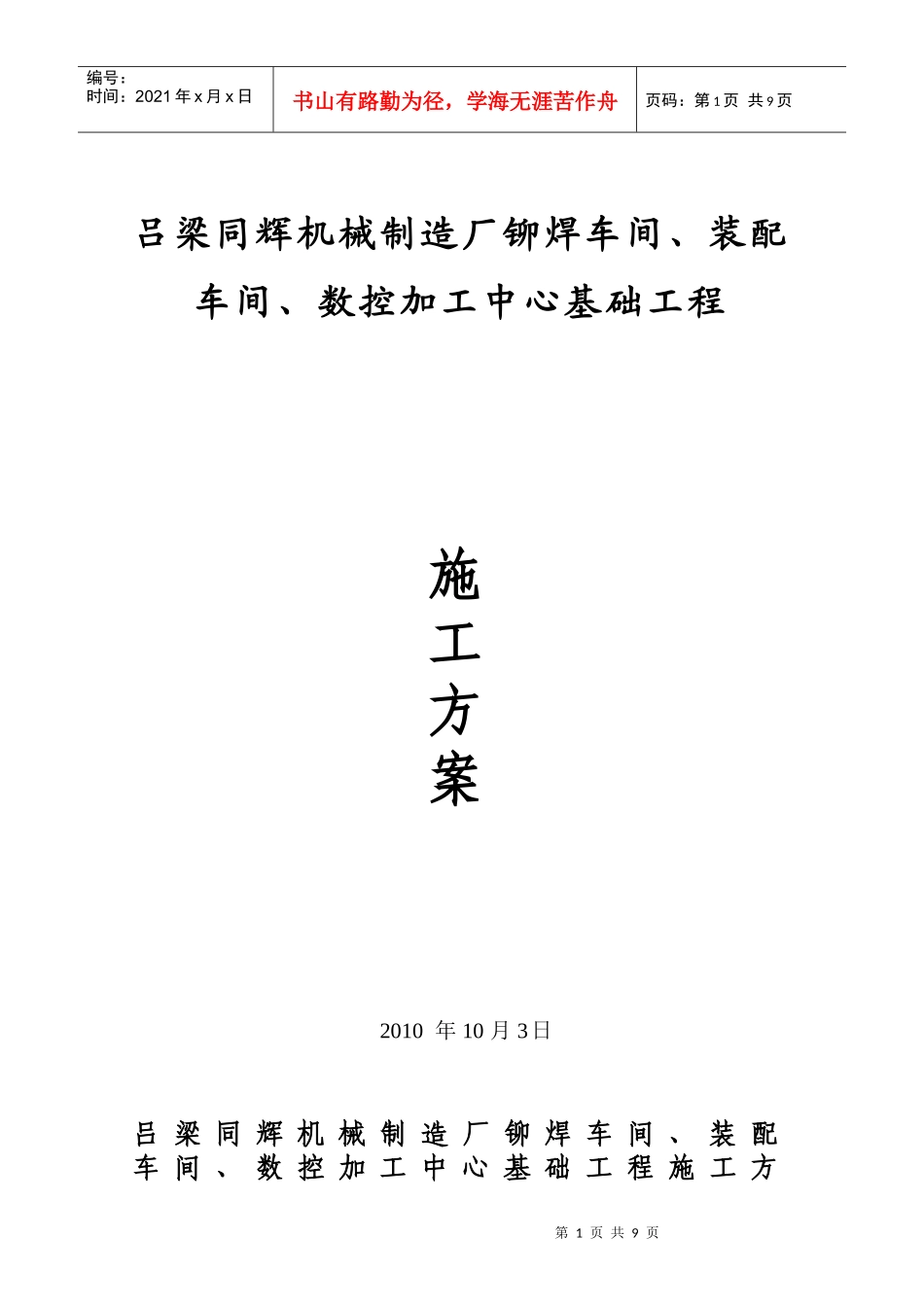

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页吕梁同辉机械制造厂铆焊车间、装配车间、数控加工中心基础工程施工方案2010年10月3日吕梁同辉机械制造厂铆焊车间、装配车间、数控加工中心基础工程施工方第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页案一、编制依据1、建设单位提供的总平面布置图及厂房施工图；2、通过现场勘测、记录、汇总的相关数据、场地地形、工程所在位置及粗略的地质情况等；3、建设方人员提供的相关信息。二、工程概况1、本工程为吕梁同辉机械制造厂铆焊车间、装配车间、数控加工中心共三个大型车间。工程位于吕梁市离石区信义镇，厂区北侧为规划的滨河路及东川河道，西侧为村镇主干道，东、南侧临土山，将厂区合围；厂区内东南侧有煤场、小型养猪场、废弃采砂厂及零散房屋和煤砂堆等，西北有待收割高粱地，电线杆等。厂内总体地形东高西低、南高北低，南北落差较大。2、厂外西侧有G001、G002两个坐标控制桩，作为厂区的控制点；厂房±0.000高程为1091.000，厂内自然地坪初测由北向南依次为－5.000、－4.000、－3.000、－1.400。根据设计要求，地基采用天然卵石层地基，现场卵石层埋深约在自然地坪以下2.5m，南侧较深，厂区南侧中部采砂场天然地基部分遭到破坏。3、车间总建筑面积51750m2，建筑层数为一层，建筑高度15m，独立柱杯形基础坐在卵石层上，施工时以天然卵石层上坪标高作为基础垫层底标高，柱顶标高为－0.450，在－0.800处设基础拉梁。抗震设防烈度为6度。该厂房采用门式刚架连续跨结构，平面尺寸总轴跨分别为铆焊车间、装配车间：165×90m，数控加工中心：142.5×90m，纵向轴距7.5m，横向轴距6m，厂房吊车荷载有20t\32t\50t。基础为混凝土独立基础，钢柱与基础为锚栓连接。螺栓用钢筋拉杆、钢板抗剪件四周上下固定，地脚螺栓工厂加工制作，现场分体预埋。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页4、基础工程施工内容包括：清理现场耕植土、煤渣、砂石、建筑垃圾等；拆除影响施工的建筑及电杆等设施；定位放线开挖基槽至卵石层；基础垫层施工；独立基础柱基施工；预埋固定地脚螺栓；基槽2：8灰土回填及地面三合土（垃圾土：建筑垃圾、砂卵石、素土、煤渣等混合物打碎拌匀）、素土回填。三、施工工艺（一）、工艺流程：1、基础混凝土垫层以下：施工准备→定位放线→基槽开挖审底、回填碾压破坏地基→垫层放线支模→垫层浇筑。2、基础混凝土垫层以上：基础放线钢筋制作绑扎→承台模板安装加固→绑扎柱子钢筋（出基础高度统一，主筋对接一次）→浇筑承台柱混凝土收面找平→拆模→放线、调整柱子主筋位置、清理钢筋表面混凝土→搭架子、柱筋连接、绑扎→搭架、支设柱模至连梁底并加固，模板上口操测标高、放线检查调整钢筋位置并固定钢筋、模板→浇筑混凝土至连梁底→拆架、拆模清理，回填基槽至连梁垫层底部→连梁垫层施工→放预埋螺栓并临时固定，绑扎地梁钢筋→安装剩余柱及连梁模板→模板上口操平、放线，地梁预埋玻璃墙檩条预埋件固定，调整柱地脚螺栓位置并固定牢固→浇筑梁柱混凝土→清理螺栓表面并刷油保护→拆模、混凝土养护、回填土至设计标高。3、施工流水：三个厂房同时进行，整体由北向南水平流水施工，每个厂房南北向大致分为三段作业，清理——挖土——垫层——基础——预埋螺栓依次流水施工，脚手架、回填土等按照工艺流程穿插期间进行，以保证施工工期。分三个施工队伍进行施工，现场布置三套钢筋模板第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页加工设备，以满足要求。（二）、操作工艺1、施工准备：清理现场平整场地；厂区东南侧搭设临时设施；布置钢筋加工场地、模板加工场地，将水电接入现场，施工道路硬化，完成现场平面布置；施工人员、机械及材料进场。2、测量放线：根据G001、G002控制桩进行整体定位测量，分别测放出三个厂房的四角外控制桩，形成外控制网，再由外控制网进行分体测量。土方开挖基槽边线测量、基础垫层定位、基础...
