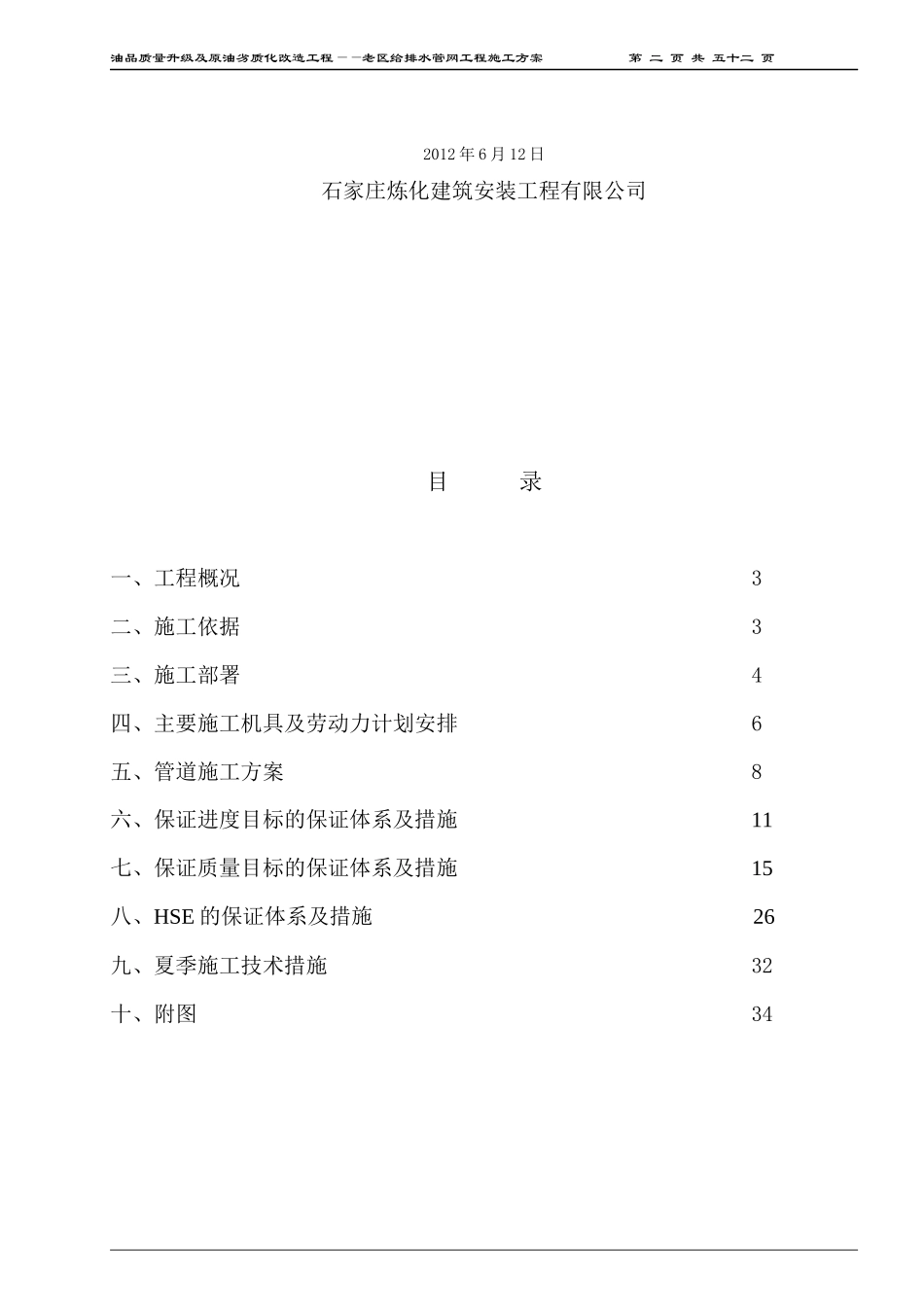

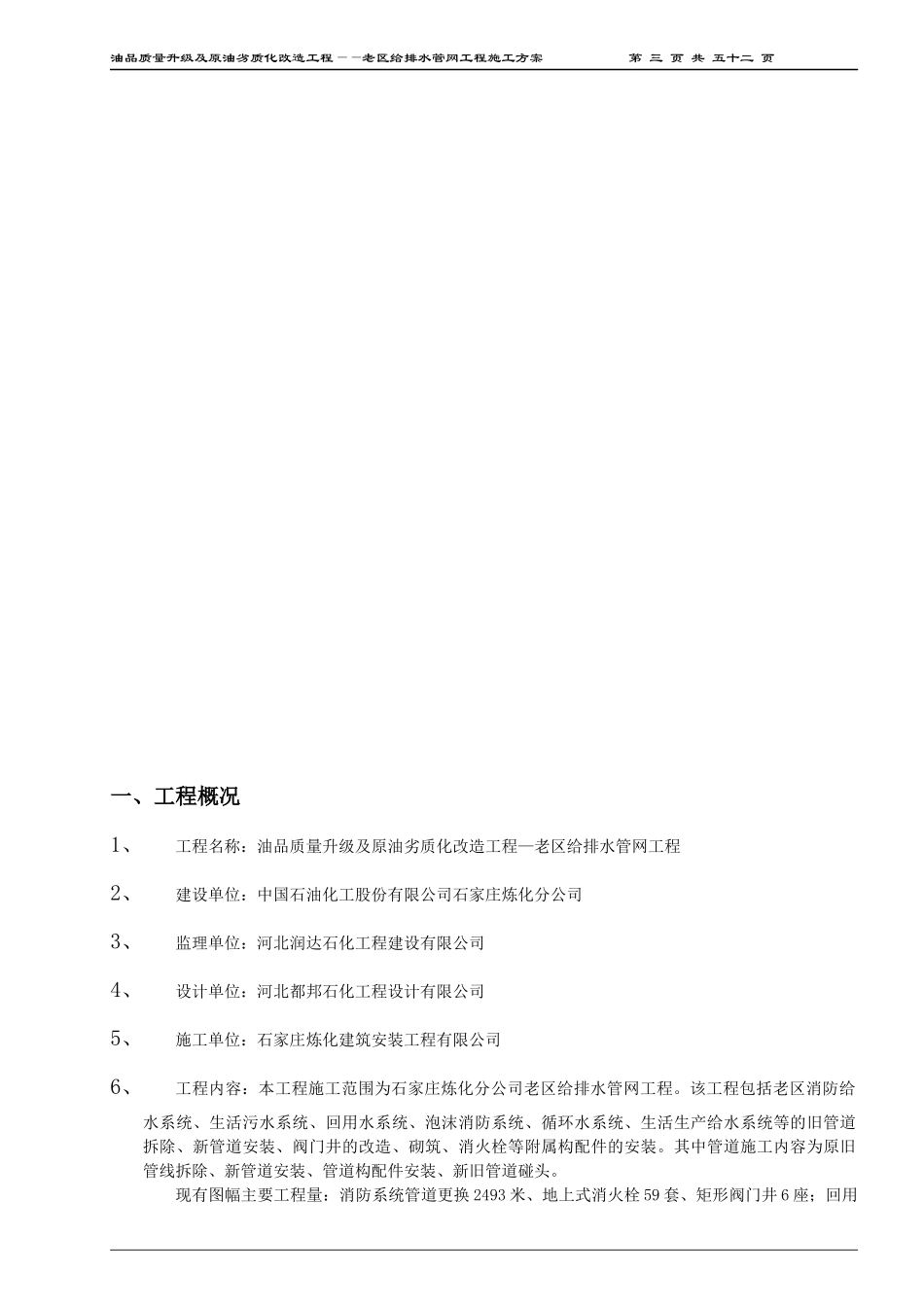

油品质量升级及原油劣质化改造工程——老区给排水管网工程施工方案第一页共五十二页油品质量升级及原油劣质化改造工程老区给排水管网工程施工方案编制：审核：审批：油品质量升级及原油劣质化改造工程——老区给排水管网工程施工方案第二页共五十二页2012年6月12日石家庄炼化建筑安装工程有限公司目录一、工程概况3二、施工依据3三、施工部署4四、主要施工机具及劳动力计划安排6五、管道施工方案8六、保证进度目标的保证体系及措施11七、保证质量目标的保证体系及措施15八、HSE的保证体系及措施26九、夏季施工技术措施32十、附图34油品质量升级及原油劣质化改造工程——老区给排水管网工程施工方案第三页共五十二页一、工程概况1、工程名称：油品质量升级及原油劣质化改造工程—老区给排水管网工程2、建设单位：中国石油化工股份有限公司石家庄炼化分公司3、监理单位：河北润达石化工程建设有限公司4、设计单位：河北都邦石化工程设计有限公司5、施工单位：石家庄炼化建筑安装工程有限公司6、工程内容：本工程施工范围为石家庄炼化分公司老区给排水管网工程。该工程包括老区消防给水系统、生活污水系统、回用水系统、泡沫消防系统、循环水系统、生活生产给水系统等的旧管道拆除、新管道安装、阀门井的改造、砌筑、消火栓等附属构配件的安装。其中管道施工内容为原旧管线拆除、新管道安装、管道构配件安装、新旧管道碰头。现有图幅主要工程量：消防系统管道更换2493米、地上式消火栓59套、矩形阀门井6座；回用油品质量升级及原油劣质化改造工程——老区给排水管网工程施工方案第四页共五十二页水管道更换371米；循环水管道更换527米；7、计划开、竣工日期：2012年5月8日至2013年4月30日。因该工程涉及老区的生产装置多，只能分段分部位逐步施工，且图纸非一次性发放，具体工期按部位阶段划分，总工期暂定为一年。8、质量要求：合格9、现场情况：该工程位于石家庄炼化分公司老区生产区域内。该工程所需拆除的旧管线均在使用状态，且管线位置都邻近生产装置和在用罐区。因此，该工程只能根据各个生产装置的生产情况，采取分部位、分段施工的方案，整个施工过程受装置生产的节制和制约，整体工期不容易掌握。现场均为易燃易爆区域，对动火要求高，施工降效严重。工程管线长，约18公里，施工阶段长，跨越整个年度，且施工现场安全防护、文明施工要求高，措施性投入很大。管道施工是该工程的重点和难点。主要原因是地下障碍物多、线缆多，对管道的拆除外运、安装下管带来很大的施工难度。为保证地下线缆、管线的安全，线缆、管线的保护性措施非常多，管道的安装难度较大。新旧管道碰头涉及车间的正常生产，对施工进度和施工顺序的安排有很大影响。二、施工依据1、石家庄炼化分公司油品质量升级及原油劣质化改造工程老区给排水管网工程施工图纸及合同内容；2、国家、行业现行有效的与本工程有关标准、规范：《工程测量规范》GB50026－2007《混凝土结构工程施工及验收规范》（GB50204－2002）《室外给水管道附属构筑物》（05S502）《砌体工程施工质量验收规范》GB50203-2011《低压流体输送管道用螺旋缝埋弧焊钢管》（SY/T5037-2000）《现场设备、工业管道焊接工程施工及验收规范》GB50236－2001《工业金属管道工程施工及验收规范》GB50235—2010《给水排水管道施工及验收规范》（GB50268—2008）《室外消火栓安装》（01S201）《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《石油化工给水排水管道工程施工及验收规范》SH3533-2003《石油化工设备和管道涂料防腐蚀技术规范》SH3022-2011《施工现场安全用电安全技术规范》JGJ46-20053、我公司在同类型工程建设中的施工经验；4、公司《项目管理标准》、《质量管理手册》、《质量管理程序文件》、《HSE管理手册》、《HSE程序文件》及《HSE管理作业文件》等相关管理文件；5、施工场区的气象及地形地貌情况。三、施工部署业主/监理政府监督项目经理质量保证工程师项目专职质量检查员专业责任工程师油品质量升级及原油劣质化改造工程——老区给排水管网工程施工方案第五页共五十二页本工程施工以公司质量手册和标准工作程序文件作为施工组织和管理...
