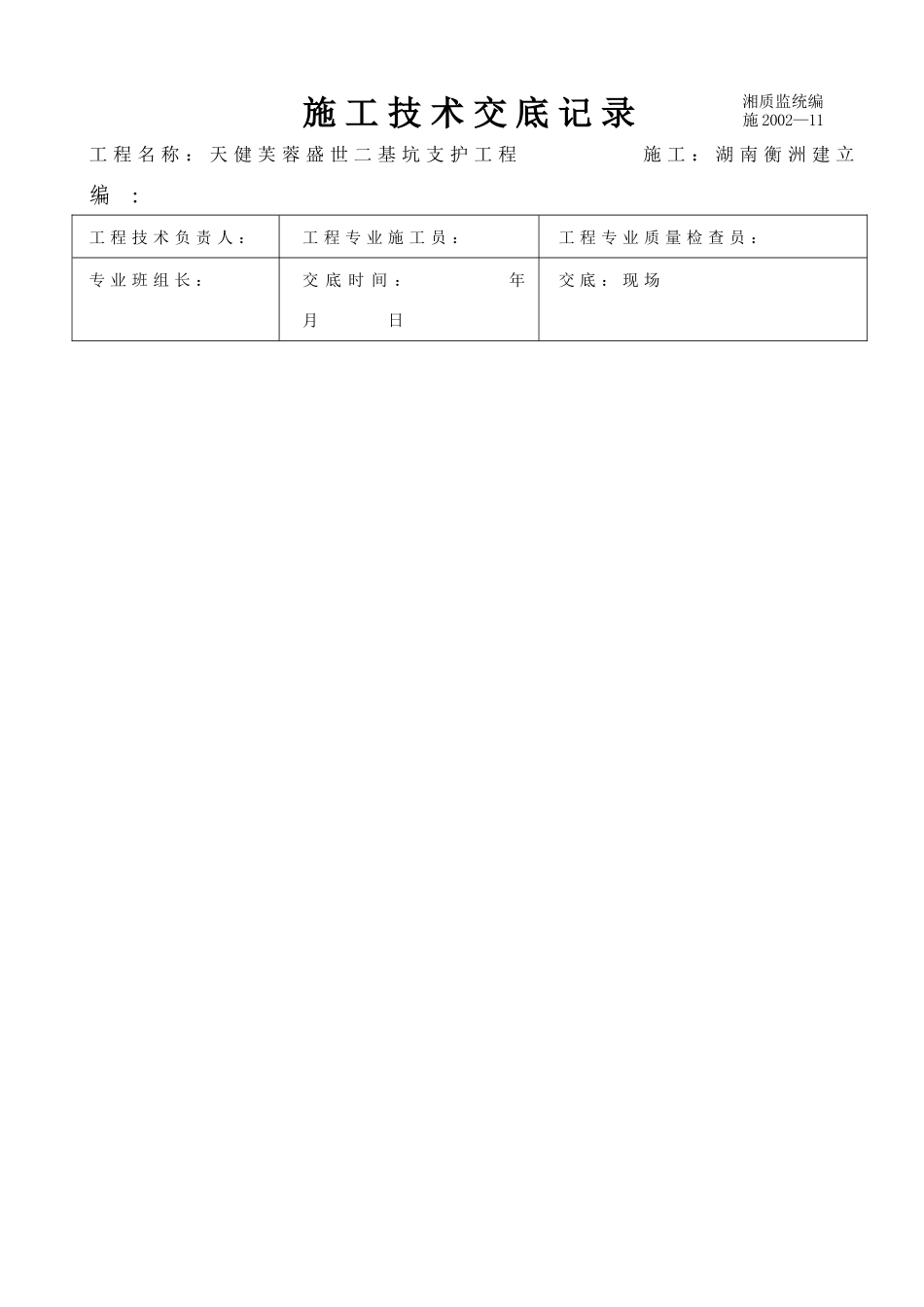

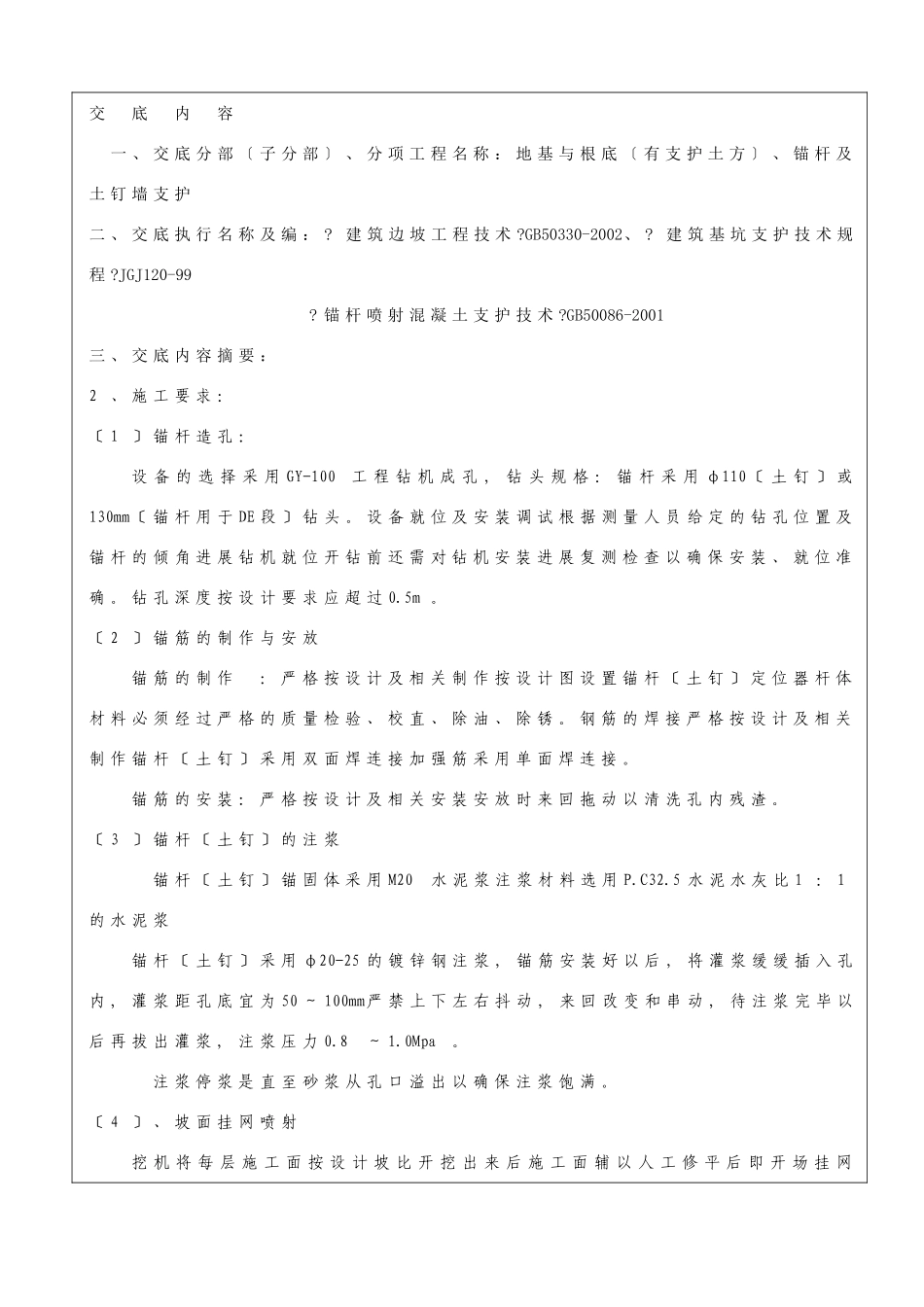

施工技术交底记录工程名称：天健芙蓉盛世二基坑支护工程施工：湖南衡洲建立编：工程技术负责人：工程专业施工员：工程专业质量检查员：专业班组长：交底时间：年月日交底：现场湘质监统编施2002—11交底内容一、交底分部〔子分部〕、分项工程名称：地基与根底〔有支护土方〕、锚杆及土钉墙支护二、交底执行名称及编：?建筑边坡工程技术?GB50330-2002、?建筑基坑支护技术规程?JGJ120-99?锚杆喷射混凝土支护技术?GB50086-2001三、交底内容摘要：2、施工要求：〔1〕锚杆造孔：设备的选择采用GY-100工程钻机成孔,钻头规格：锚杆采用φ110〔土钉〕或130mm〔锚杆用于DE段〕钻头。设备就位及安装调试根据测量人员给定的钻孔位置及锚杆的倾角进展钻机就位开钻前还需对钻机安装进展复测检查以确保安装、就位准确。钻孔深度按设计要求应超过0.5m。〔2〕锚筋的制作与安放锚筋的制作：严格按设计及相关制作按设计图设置锚杆〔土钉〕定位器杆体材料必须经过严格的质量检验、校直、除油、除锈。钢筋的焊接严格按设计及相关制作锚杆〔土钉〕采用双面焊连接加强筋采用单面焊连接。锚筋的安装：严格按设计及相关安装安放时来回拖动以清洗孔内残渣。〔3〕锚杆〔土钉〕的注浆锚杆〔土钉〕锚固体采用M20水泥浆注浆材料选用P.C32.5水泥水灰比1：1的水泥浆锚杆〔土钉〕采用φ20-25的镀锌钢注浆,锚筋安装好以后,将灌浆缓缓插入孔内,灌浆距孔底宜为50～100mm严禁上下左右抖动,来回改变和串动,待注浆完毕以后再拔出灌浆,注浆压力0.8～1.0Mpa。注浆停浆是直至砂浆从孔口溢出以确保注浆饱满。〔4〕、坡面挂网喷射挖机将每层施工面按设计坡比开挖出来后施工面辅以人工修平后即开场挂网60mm厚的素喷砼面网片为φ6@300×300；100mm厚的C20喷射砼面网片为φ6.5@200×200网片上有程度及斜向加强筋φ16并与土钉相连当网片绑扎完毕后在坡面上打入控制喷射砼厚度的短钢筋头露出坡面60mm或100mm以保证坡面喷射砼的厚度满足设计要求。其中100mm厚的C20喷射砼为二次喷射坡面修平后立即进展第一次喷射厚度为50mm然后挂网和土钉施工完后再进展第二次喷射厚度为50mm。施工好后的坡面应进展浇水养护。〔5〕、排水的安装本工程泄水程度间隔为3.0m竖向间隔为2.0m上下错开呈梅花型布置泄水的安装数量在满足设计要求的情况下还要根据土层地质情况,在含水高的地层及部位适当增加泄水的数量特别是在挡墙根底下设置泄水同时泄水应超过挡墙厚度。安装及要点：1、在坡面上人工挖出不小于φ100mm的孔洞深度大于500mm。2、放入φ60PVC泄水泄水包两层滤网内层为细滤网采用30~50孔/cm的黄铜丝布或生丝布；外层为粗滤网采用10~15孔/cm的铁丝布或尼龙丝布φ60PVC上呈梅花型钻一圈直径为8~10mm的小孔。3、外露口向下倾斜。4、在孔内填入5-10mm粒径卵石或粗砂做为反滤层。5、在浇注混凝土之前在PVC内插入一根φ50mm的短钢以防泄水在浇注时被混凝土堵塞。(6)基坑排水措施在坡顶及坡底均砌筑一道排水沟尺寸为300*250mm采用MU10红砖10m厚M10水泥砂浆抹面。施工技术交底人签字：施工班组承受人签字：注：①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容摘要只填写已交待执行中的章、节标题和补充内容概要。
