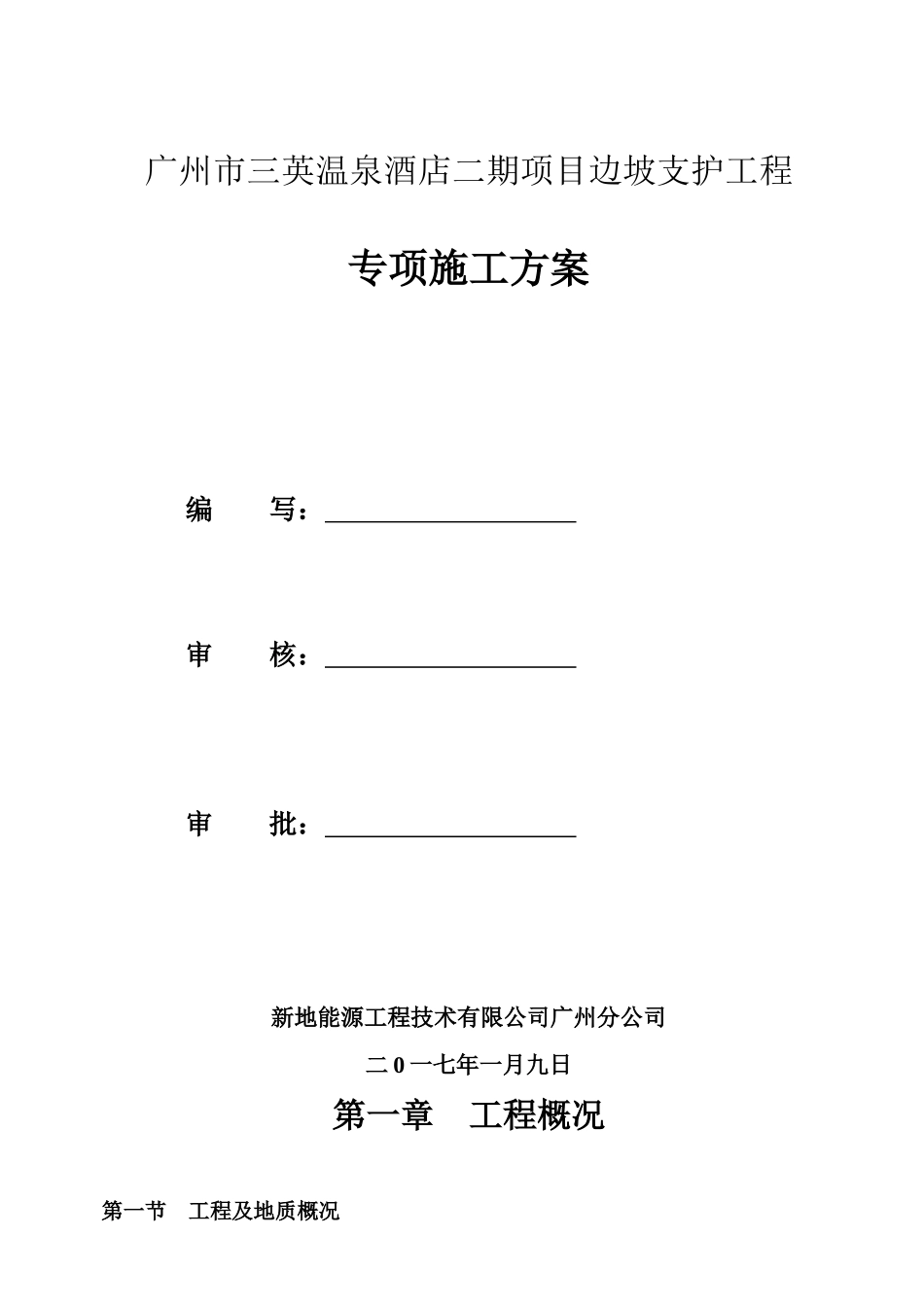

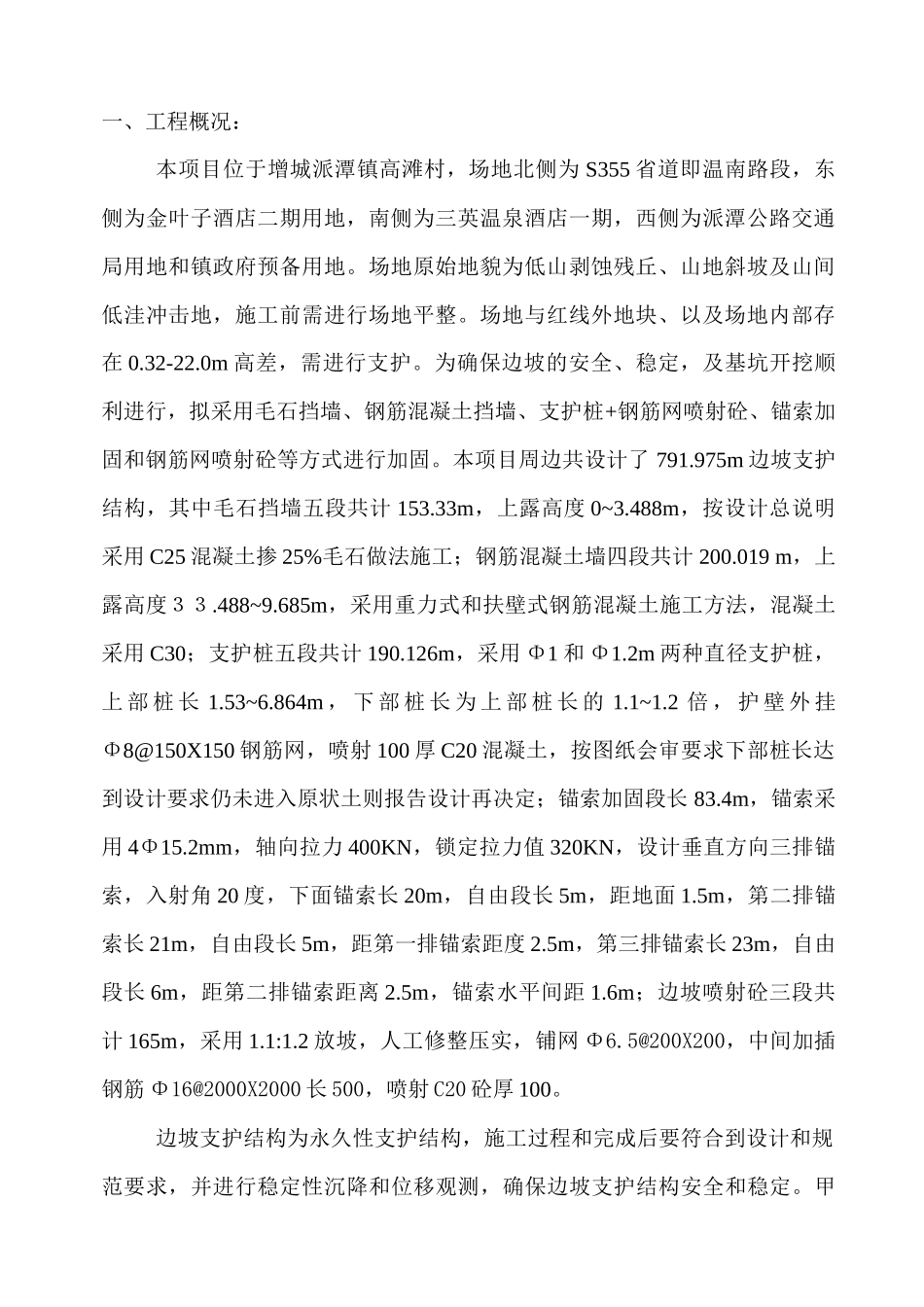

广州市三英温泉酒店二期项目边坡支护工程专项施工方案编写:审核:审批:新地能源工程技术有限公司广州分公司二0一七年一月九日第一章工程概况第一节工程及地质概况一、工程概况:本项目位于增城派潭镇高滩村,场地北侧为S355省道即温南路段,东侧为金叶子酒店二期用地,南侧为三英温泉酒店一期,西侧为派潭公路交通局用地和镇政府预备用地。场地原始地貌为低山剥蚀残丘、山地斜坡及山间低洼冲击地,施工前需进行场地平整。场地与红线外地块、以及场地内部存在0.32-22.0m高差,需进行支护。为确保边坡的安全、稳定,及基坑开挖顺利进行,拟采用毛石挡墙、钢筋混凝土挡墙、支护桩+钢筋网喷射砼、锚索加固和钢筋网喷射砼等方式进行加固。本项目周边共设计了791.975m边坡支护结构,其中毛石挡墙五段共计153.33m,上露高度0~3.488m,按设计总说明采用C25混凝土掺25%毛石做法施工;钢筋混凝土墙四段共计200.019m,上露高度33.488~9.685m,采用重力式和扶壁式钢筋混凝土施工方法,混凝土采用C30;支护桩五段共计190.126m,采用Φ1和Φ1.2m两种直径支护桩,上部桩长1.53~6.864m,下部桩长为上部桩长的1.1~1.2倍,护壁外挂Φ8@150X150钢筋网,喷射100厚C20混凝土,按图纸会审要求下部桩长达到设计要求仍未进入原状土则报告设计再决定;锚索加固段长83.4m,锚索采用4Φ15.2mm,轴向拉力400KN,锁定拉力值320KN,设计垂直方向三排锚索,入射角20度,下面锚索长20m,自由段长5m,距地面1.5m,第二排锚索长21m,自由段长5m,距第一排锚索距度2.5m,第三排锚索长23m,自由段长6m,距第二排锚索距离2.5m,锚索水平间距1.6m;边坡喷射砼三段共计165m,采用1.1:1.2放坡,人工修整压实,铺网Φ6.5@200X200,中间加插钢筋Φ16@2000X2000长500,喷射C20砼厚100。边坡支护结构为永久性支护结构,施工过程和完成后要符合到设计和规范要求,并进行稳定性沉降和位移观测,确保边坡支护结构安全和稳定。甲方已委托第三方中国轻工业广州工程院对边坡工程进行沉降观测,时间为四年。二、工程地质和水文条件:拟建场地为一山头,属低山剥蚀残丘、山地斜坡及山间低洼冲积地,局部地段经人工开挖堆填,地形高差起伏较大,低处48米,高处117米,且西侧和南侧形成较大陡坑。①地质构造本项目合同区域,根据钻、槽探揭露,场地内底层自上而下为:第四系人工填土层(Qml)、第四系冲积层(Qal)、第四系坡积层(Qdl)、第四系残积层(Qel)及基岩为泥盆系(D)粉砂岩。②气象、水文条件场地处于南亚热带海洋性季风气候区,终年温暖湿润,年平均气温在21.8。C。其中以7、8月气温最高,月平均气温>28。C,极端高温可达35~39.1。C。1、2月气温最低,平均气温在13。C以下,极端气温亦在0。C以上。第二节边坡支护工程设计一、设计依据:1.广州市三英温泉酒店拟建场地岩土工程勘察报告,韶关地质工程勘察院,2009年11月2.广州市三英温泉酒店二期项目建筑资料;深圳市中泰华翰建筑设计有限公司,2016年7月3.广州市三英温泉酒店二期项目地形图,广州市三英温泉酒店投资有限公司,2016年7月4.《建筑边坡工程技术规范》(GB50330-2013)5.《建筑地基基础设计规范》(GB50007-2011)7.广东省标准《建筑地基基础检测规范》(DBJ-15-60-2008)8.《建筑地基处理技术规范》(JGJ79-2012)二、设计原则边坡与坡边界地块高差不同采用不同的支护结构。据勘察资料反映,岩面起伏高差变化较大。因此,该工程的设计原则是:动态设计,动态施工、动态管理。施工过程中应随时对开挖和钻孔取得的土体资料和水文进行分析、比较,发现与设计所取土体物理力学性能及水文资料不符或出入较大时,应及时调整设计方案和施工方案,以确保设计方案的可靠度,进而确保周边建筑物以及基坑环境的安全。三、支护结构体系及相关参数详见《广州市三英温泉酒店二期项目土方平整及边坡支护工程专项施工方案施工图》。第二章边坡支护平面布置第一节边坡支护结构分布情况本项目边坡支护全长791m,边坡支护为红线边界和一期与二期分界线。北侧与温南路(S355公路)相接,红线距公路边20米,建筑红线距红线边界5米,不设边坡。东侧与金叶子二期地块相邻,有AB、BC、DE、...
