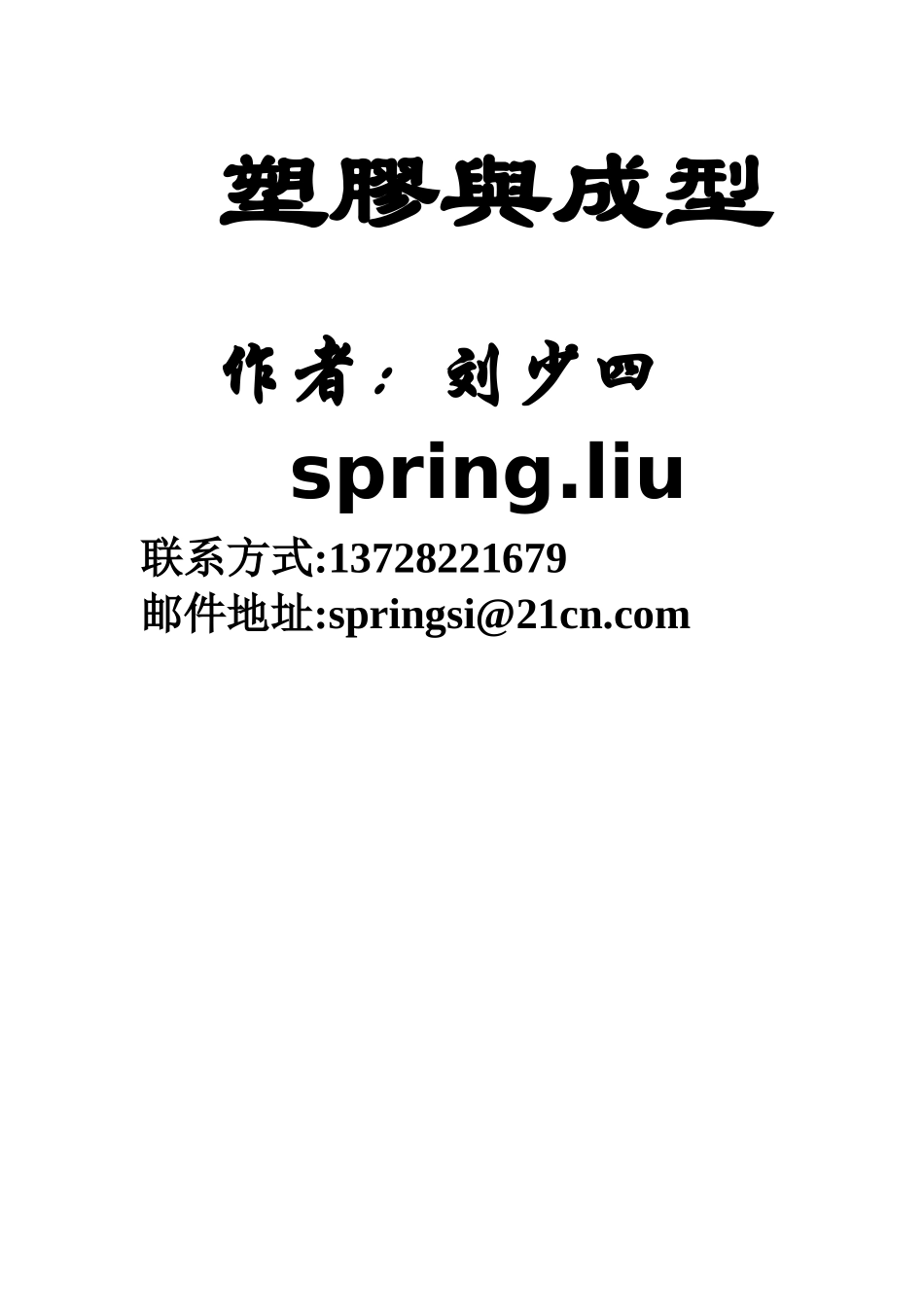

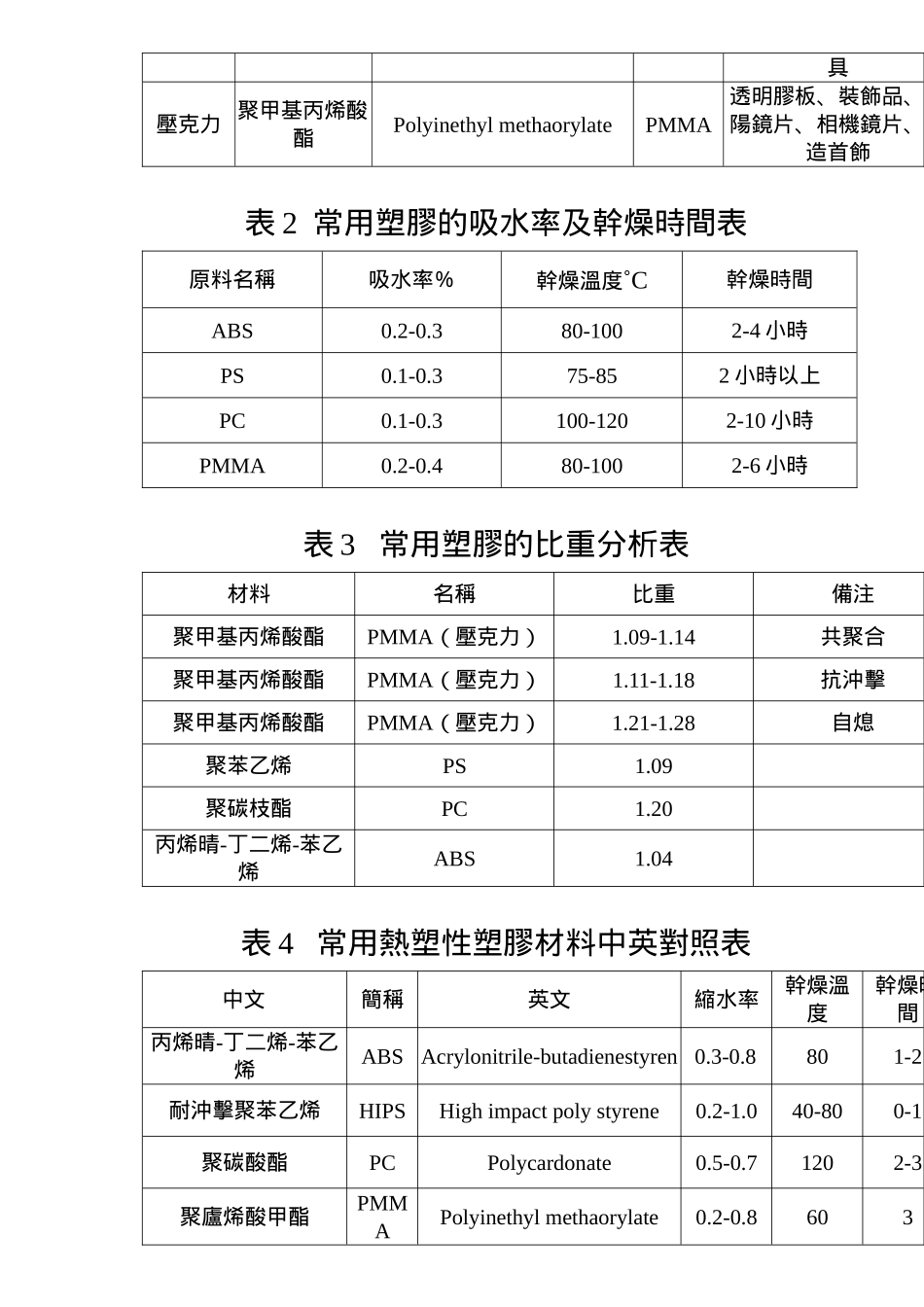

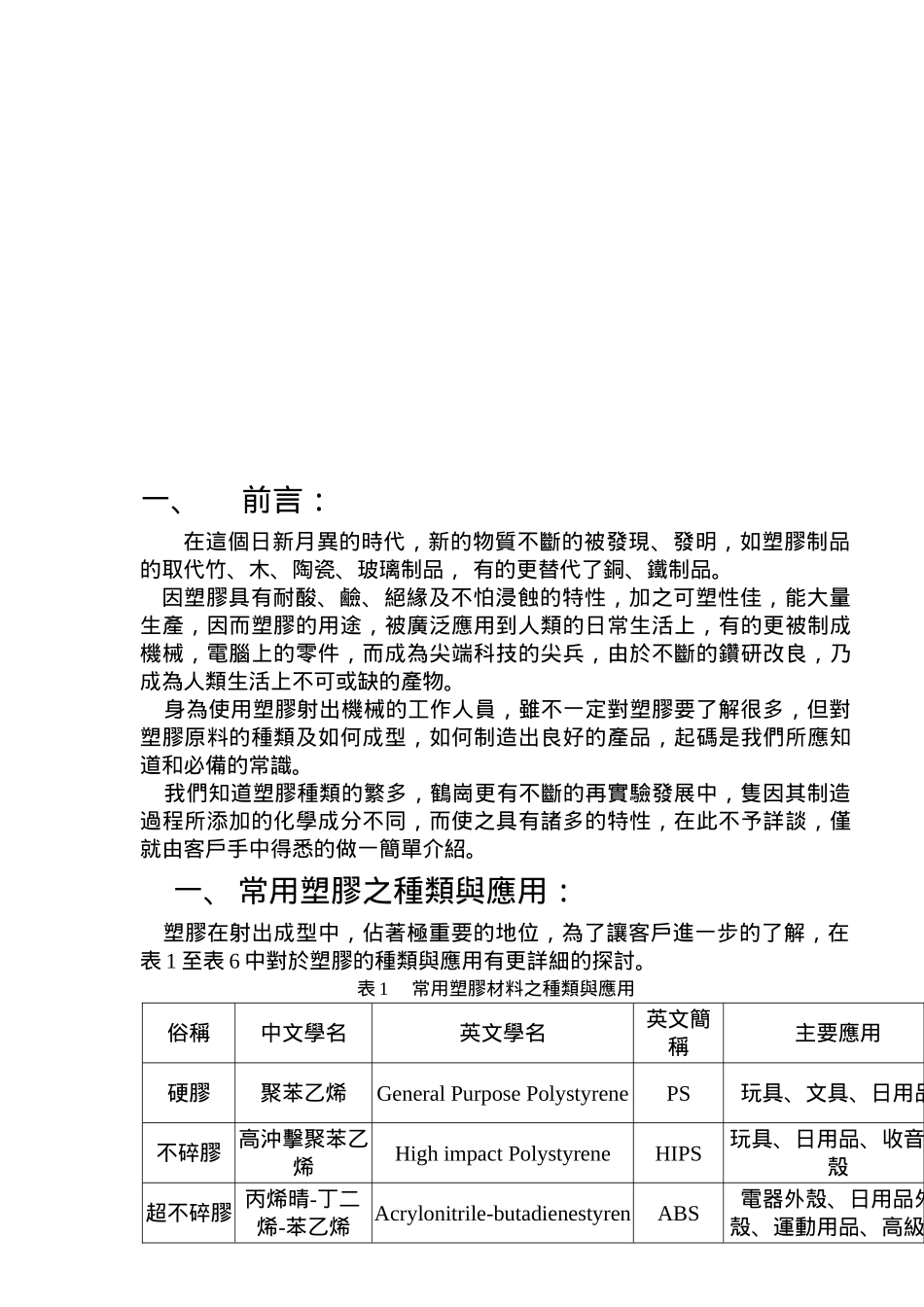

塑膠與成型作者：刘少四spring.liu联系方式:13728221679邮件地址:springsi@21cn.com一、前言：在這個日新月異的時代，新的物質不斷的被發現、發明，如塑膠制品的取代竹、木、陶瓷、玻璃制品，有的更替代了銅、鐵制品。因塑膠具有耐酸、鹼、絕緣及不怕浸蝕的特性，加之可塑性佳，能大量生產，因而塑膠的用途，被廣泛應用到人類的日常生活上，有的更被制成機械，電腦上的零件，而成為尖端科技的尖兵，由於不斷的鑽研改良，乃成為人類生活上不可或缺的產物。身為使用塑膠射出機械的工作人員，雖不一定對塑膠要了解很多，但對塑膠原料的種類及如何成型，如何制造出良好的產品，起碼是我們所應知道和必備的常識。我們知道塑膠種類的繁多，鶴崗更有不斷的再實驗發展中，隻因其制造過程所添加的化學成分不同，而使之具有諸多的特性，在此不予詳談，僅就由客戶手中得悉的做一簡單介紹。一、常用塑膠之種類與應用：塑膠在射出成型中，佔著極重要的地位，為了讓客戶進一步的了解，在表1至表6中對於塑膠的種類與應用有更詳細的探討。表1常用塑膠材料之種類與應用俗稱中文學名英文學名英文簡稱主要應用硬膠聚苯乙烯GeneralPurposePolystyrenePS玩具、文具、日用品不碎膠高沖擊聚苯乙烯HighimpactPolystyreneHIPS玩具、日用品、收音機殼超不碎膠丙烯晴-丁二烯-苯乙烯Acrylonitrile-butadienestyrenABS電器外殼、日用品外殼、運動用品、高級玩具壓克力聚甲基丙烯酸酯PolyinethylmethaorylatePMMA透明膠板、裝飾品、太陽鏡片、相機鏡片、人造首飾表2常用塑膠的吸水率及幹燥時間表原料名稱吸水率％幹燥溫度˚C幹燥時間ABS0.2-0.380-1002-4小時PS0.1-0.375-852小時以上PC0.1-0.3100-1202-10小時PMMA0.2-0.480-1002-6小時表3常用塑膠的比重分析表材料名稱比重備注聚甲基丙烯酸酯PMMA（壓克力）1.09-1.14共聚合聚甲基丙烯酸酯PMMA（壓克力）1.11-1.18抗沖擊聚甲基丙烯酸酯PMMA（壓克力）1.21-1.28自熄聚苯乙烯PS1.09聚碳枝酯PC1.20丙烯晴-丁二烯-苯乙烯ABS1.04表4常用熱塑性塑膠材料中英對照表中文簡稱英文縮水率幹燥溫度幹燥時間丙烯晴-丁二烯-苯乙烯ABSAcrylonitrile-butadienestyren0.3-0.8801-2耐沖擊聚苯乙烯HIPSHighimpactpolystyrene0.2-1.040-800-1聚碳酸酯PCPolycardonate0.5-0.71202-3聚廬烯酸甲酯PMMAPolyinethylmethaorylate0.2-0.8603聚氧化甲烯、聚縮醛POMPolyoxymethylene,polyacetal1.5-3.51002表5常用熱塑性塑膠的成型條件原料名稱加熱溫度模具溫度PMMA聚廬烯酸甲酯200-28050-70PC聚碳酸酯260-32080-120ABS丙烯晴-丁二烯-苯乙烯180-26050-70HIPS耐沖擊聚苯乙烯180-22040-70表6常用熱塑膠材料鑒別法易燃程度移開火源火燄的顏色燃燒後狀態氣味成形品的特征ABS易不熄滅黃色黑煙熔融落下橡膠味、辣味不透明稍具蠟質PC稍難熄滅黃色黑煙軟化特殊味淡黃色，透明或不透明、耐沖擊PMMA易不熄滅黃色，尾端青綠軟化壓克力味和玻璃一樣的聲音，可彎曲，大都為透明成型品POM易不熄滅尖端黃色下端藍色邊滴邊燃福爾馬林的味道乳白色、不透明、強韌PS易不熄滅橙黃色黑煙軟化苯乙烯敲擊時有金屬性的聲音，大都為透明成型品二、各種塑膠之溫度控制：塑膠預備幹燥的目的及其溫度在成型材料若有吸濕或水份附著表面，對成型影響如下：1.發生銀條、氣泡、模糊、透明度不良及外觀缺陷。2.結合線顯出。3.PC或PBT料等，因吸濕而引起水分解，會降低分子量及成品的密度，而無法達成耐沖擊性。狀況材料塑膠幹燥後的好處：1.獲得作業的穩定性。2.可使原料流動性均勻、易加料。3.可縮短成型周期，可降低熔膠管溫。塑膠允許操作溫度如下表所示：結晶性塑膠一般溫度控制高密度PEPP尼龍6尼龍66POM料管溫度210200-270200-260240-300180-200噴出料溫度電源可關掉後面一段210-280220-300250-310190-210射出壓力KG/CM500-1500400-1000700-1600600-1500800-1100最低操作溫度˚C180200225260180第五課塑膠與成型非結晶性塑膠一般溫度控制PS一般用ABSPMMAPC硬質PVC料管溫度180-240200-230180-220260-310165-185190-260200-240200-230280-320175-195射出壓力KG/CM400-1300800-1500700-1500600-15001000-1500最低操作溫度˚C1802...
