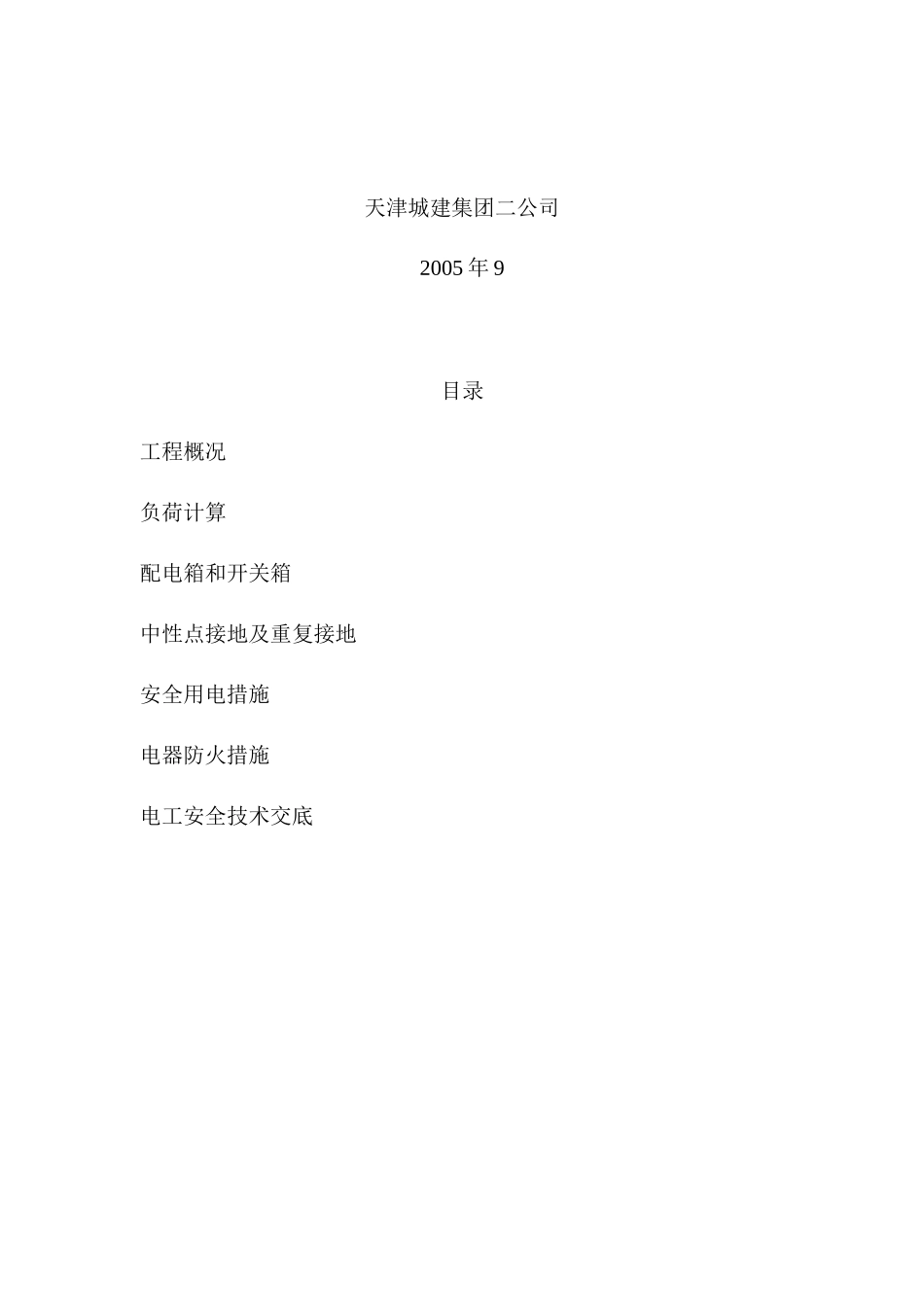

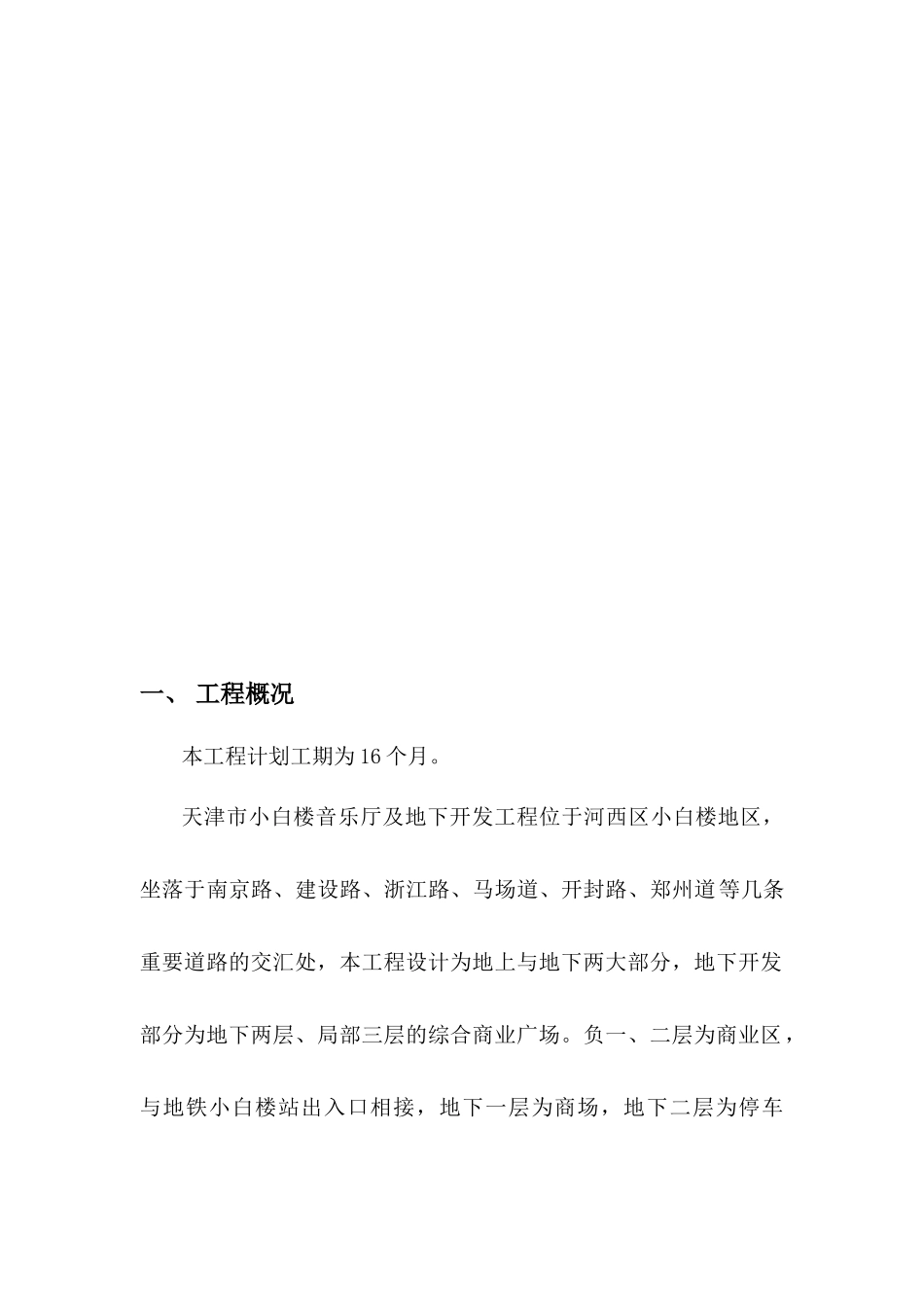

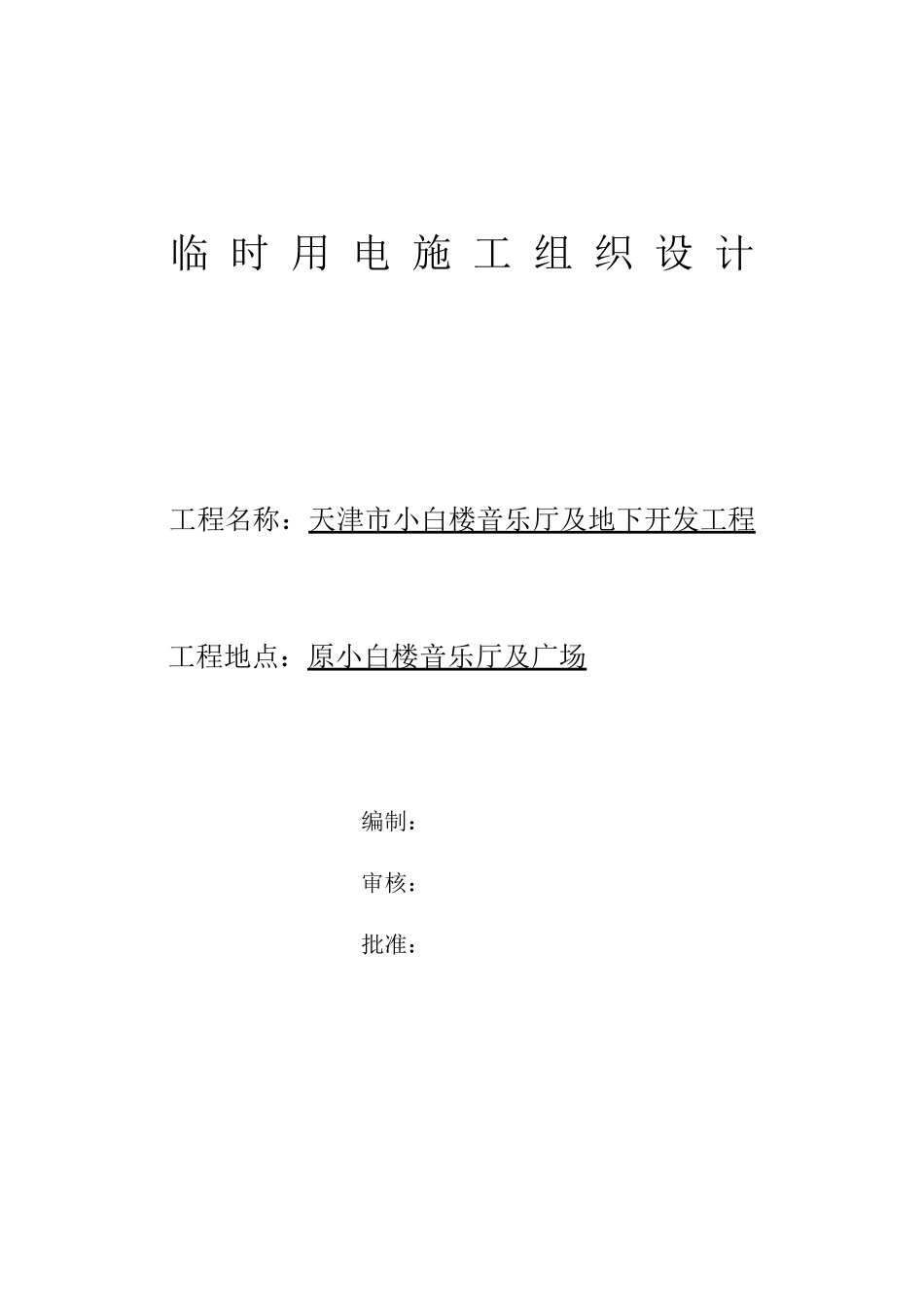

临时用电施工组织设计工程名称：天津市小白楼音乐厅及地下开发工程工程地点：原小白楼音乐厅及广场编制：审核：批准：天津城建集团二公司2005年9目录工程概况负荷计算配电箱和开关箱中性点接地及重复接地安全用电措施电器防火措施电工安全技术交底一、工程概况本工程计划工期为16个月。天津市小白楼音乐厅及地下开发工程位于河西区小白楼地区，坐落于南京路、建设路、浙江路、马场道、开封路、郑州道等几条重要道路的交汇处，本工程设计为地上与地下两大部分，地下开发部分为地下两层、局部三层的综合商业广场。负一、二层为商业区，与地铁小白楼站出入口相接，地下一层为商场，地下二层为停车场，；负三层为地下停车场；结构沿南京路方向最长为240米，最大跨度为76米，结构底板埋深14米，顶板覆土为0~2米，结构为地下双层框架混凝土结构；地上部分为中央休闲广场；规划小白楼音乐厅原拆原建，在新建地下商业广场结构顶板上重建。本工程长度、跨度均很大，为了保证施工期间用电和生活用电，使本工程在安全、质量、工期上均达到要求，根据施工现场《临时用电安全技术规范》(JGJ46-2005)编制此用电组织设计，以期达到安全用电确保施工现场安全生产。已申请安装供电变压器三台，安装容量共计1200KVA。二、负荷计算本工程主要用电负荷量有地下连续墙、桩基础、土方开挖、主体结构的施工等设备用电和焊接设备用电和施工照明用电。本工程采用盖挖逆作法施工，根据工艺流程和施工进度计划的要求，先进行地下连续墙的施工，再进行灌注桩和钢管柱的施工，最后是土方开挖和主体框架结构的施工，用电负荷在不同阶段是不同的，为了合理安排，应进行合理的负荷计算，以用电量最大的地下连续墙和桩基础施工为主。设备名称型号功率数量总功率旋喷转桩转机MGJ-50地下墙成槽机52.5KW2台105KW泥浆搅拌机4KW2台8KW泥浆泵4PL-25015KW1台15KW泥浆泵3LM5KW2台20KW双层振动筛3KW1台3KW0.9m/分空气压缩机5KW1台5KW钢筋切断机GQ40-A3KW1台3KW钢筋成型机GC40-13KW1台3KW闪光对焊机100KVA1台100KVA电焊机AX-320×114KVA5台70KVA液压油泵车13KW1台13KW其它机具30KW总负荷喷射井点组合泵110KW1台110KW降水用深井泵5.5KW20110KW钻孔桩机7.5KW1台7.5KW液压油泵车13KW1台13KW对焊机100KVA1台100KVA电焊机14KVA5台70KVA其它机具20KW总负荷深层搅拌机15KW2台30KW井点降水泵3KW10台30KW液压油泵车13KW1台13KW对焊机100KW1台100KW电焊机14KW6台84KW其它机具50KW生产生活设施工地排水30KW照明50KW生活设施100KW总负荷负荷计算分为：配电箱和开关箱采用三级控制，二级保护注意：开关箱、分配箱部分为建委指定产品。中性点接地及重复接地中性点接地为电力部门施做。重复接地设三处：一处表箱处，另两处为线路末端和钢木加工区，地极材料L40×4角钢长度不小于2.5m或直径48mm壁厚不小于3.5mm铁管长度不小于2.5m接地线BX25mm，如阻值达不到要求再补做一次，直至不大于10欧姆。安全用电措施1、电工应身体健康且具有初中以上文化程度和一定的电学专业知识，触电急救知识，有劳动部门核发的有效操作许可证。2、电工班配备以下合格专用工具：高压拉闸杆一套高压胶靴一付500V摇表一块钳型卡表一块万用表一块3、工程需使用的用电设备在使用前均须摇测绝缘电阻，阻值不得低于0.5兆欧，且应保证一机一闸一保护。4、按照要求定期对漏电保护器进行检测和电机重复接地摇测，认真填写试验凭单和记录。5、接好所有用电设备金属外壳和电气闸箱外壳牢固的保护零线。6、严禁非电工进行电器操作。7、认真做好电工维修记录；并每日巡视，认真记录存在的问题和处理结果。8、建立用电管理协议书，与分包队分清责任，保障安全。9、搞好班前安全活动，班长每日应强调所分配任务的重点防护部位和安全注意事项。电器防火措施本工程因负荷大，容易造成变压器负荷运转，为此，电工安全员，保卫人员应做好下列地点的巡视，并配备干粉灭火器。1、变压器附近和高压跌落保险地区不得有杂草，并在围墙内设4个干粉灭火器。2、所有电器闸箱周围不得有杂物，且应平整不得有积水。3、距钢筋加工场，木工加工场，生活区等配电箱最近处各设4个干粉灭火器。4、集中焊...
