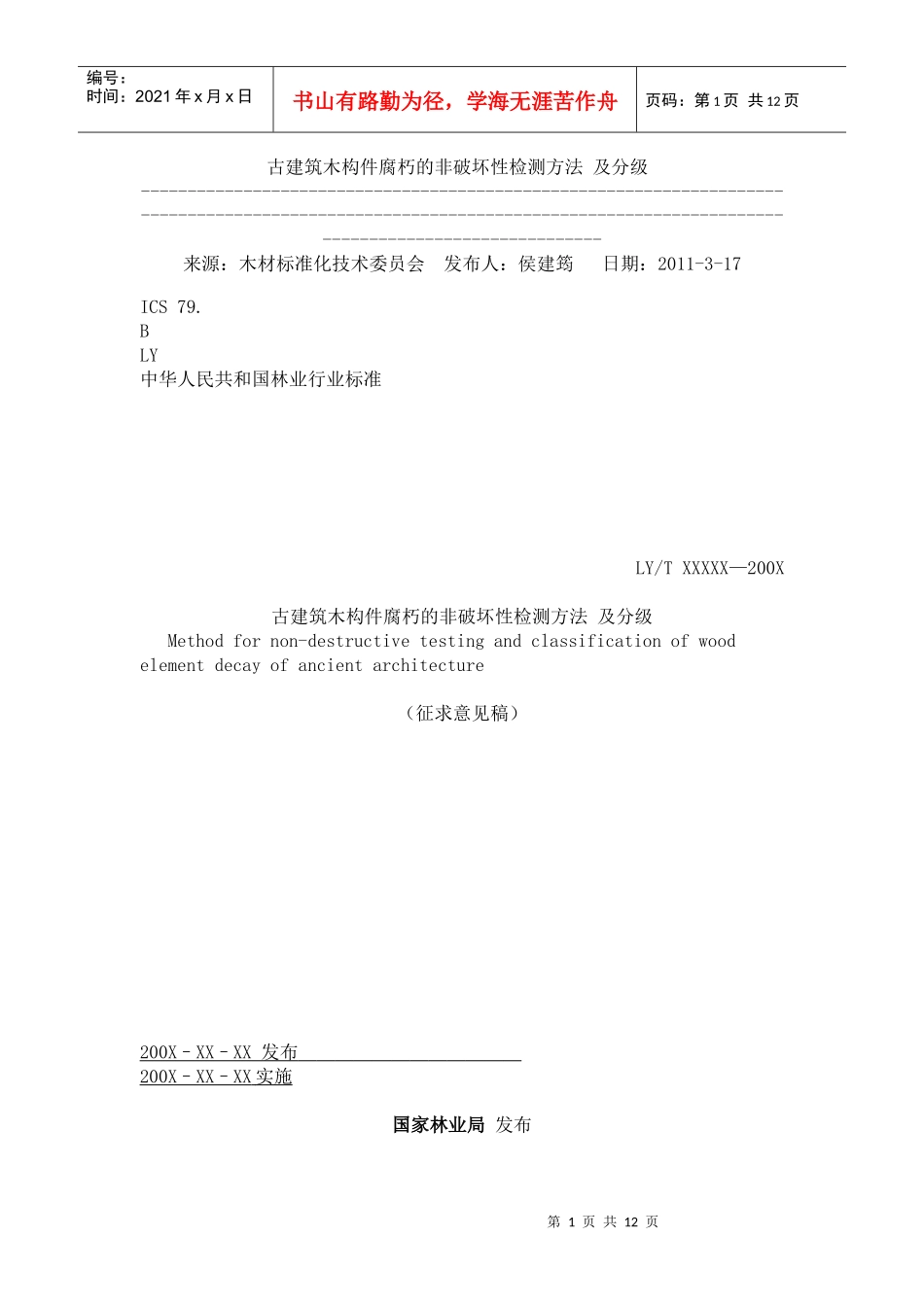

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页古建筑木构件腐朽的非破坏性检测方法及分级------------------------------------------------------------------------------------------------------------------------------------------------------------------------来源：木材标准化技术委员会发布人：侯建筠日期：2011-3-17ICS79.BLY中华人民共和国林业行业标准LY/TXXXXX—200X古建筑木构件腐朽的非破坏性检测方法及分级Methodfornon-destructivetestingandclassificationofwoodelementdecayofancientarchitecture（征求意见稿）200X–XX–XX发布200X–XX–XX实施国家林业局发布第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页前言本标准按GB/T1.1—2009给出的规则进行起草。本标准的附录A为规范性附录。请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由全国木材标准化技术委员会(SAC/ＴＣ41)提出并归口。本标准起草单位：中国林业科学研究院木材工业研究所。本标准主要起草人：黄荣凤、吕建雄、赵有科、周永东、吴玉章。古建筑木构件腐朽的非破坏性检测方法及分级1范围本标准规定了古建筑木构件腐朽状况非破坏性检测评价方法和腐朽分级标准。本标准适用于古建筑木构件的腐朽状况检测及木材残余物理力学性能评价。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14019木材防腐术语GB50005木结构设计规范3术语和定义GB/T14019和GB50005界定的以及下列术语和定义适用于本文件。3.1木结构timberstructure单纯由木材或主要由木材承受荷载的结构。3.2木构件woodelement木结构建筑中可划分为最基本单位的木质件。3.3非破坏性检测non-destructivetesting在不破坏木材的情况下，正确检测出木材内部的腐朽、缺陷及性能。3.4皮罗钉检测Pilodyntesting在固定力作用下，将微型探针打入木材内部，根据进针深度的变化判断木材腐朽程度的一种非破坏性检测方法。3.5阻力仪检测Resistographtesting是将直径小于等于1.5mm的微型钻头钻入木材内部，根据钻头前进时所遇到的阻力，判断木材的密度及内部腐朽、开裂、节疤等缺陷的一种非破坏性检测方法。4检测方法概述在进行古建筑木构件非破坏性检测时，木构件内部不同深度的腐朽很难用同一种方法检测。表面腐朽可以通过目测和皮尺测量判断腐朽的程度和范围，但内第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页部腐朽必须借助皮罗钉和阻力仪等仪器进行检测。皮罗钉适用于木材表层0-40mm范围内的木材腐朽状况检测，阻力仪适用于木材内部部腐朽状况检测，检测深度可以达到1000mm。对腐朽严重的木构件，可采用生长锥检测，对腐朽状况进行实物确认。通过上述检测方法的综合运用，可以实现对不同腐朽程度木构件的检测。5仪器和设备（1）锥子（2）皮罗钉检测仪（3）阻力仪（4）生长锥（5）卷尺（6）记号笔或粉笔6检测程序6.1表层腐朽6.1.1目测和锥扎首先目测判断木构件的外部是否有腐朽发生，对有腐朽迹象的部位用锥子初步检测腐朽的范围，确定腐朽部位，记录在附录A中，并对腐朽部位拍照，记录照相时间。6.1.2皮罗钉检测同一木构件在腐朽和未腐朽部位分别进行皮罗钉检测，且检测方向必须相同，即同为径向或弦向，同一部位设置不少于3个检测点，将检测结果记录在附录A中。6.2深层腐朽通过表层腐朽检测，皮罗钉的打入深度达到30mm以上时，应进一步用阻力仪检测木材内部的腐朽状况。6.2.1阻力仪检测检测部位的确定：（1）对接触地面的木构件，必须进行内部腐朽检测。检测应从距地面高20cm开始，检测部位的纵向间隔应小于50cm，每个部位至少从2个方向检测，直至检测到无腐朽为止。（2）对非接触地面的木构件，在目视判断有腐朽的情况下，应从有腐朽的部位开始，向长度方向的两侧每隔50cm设置一个检测部位，每个部位至少从2个方向...
