单层钢结构厂房钢结构施工组织设计（DOC41页）VIP免费

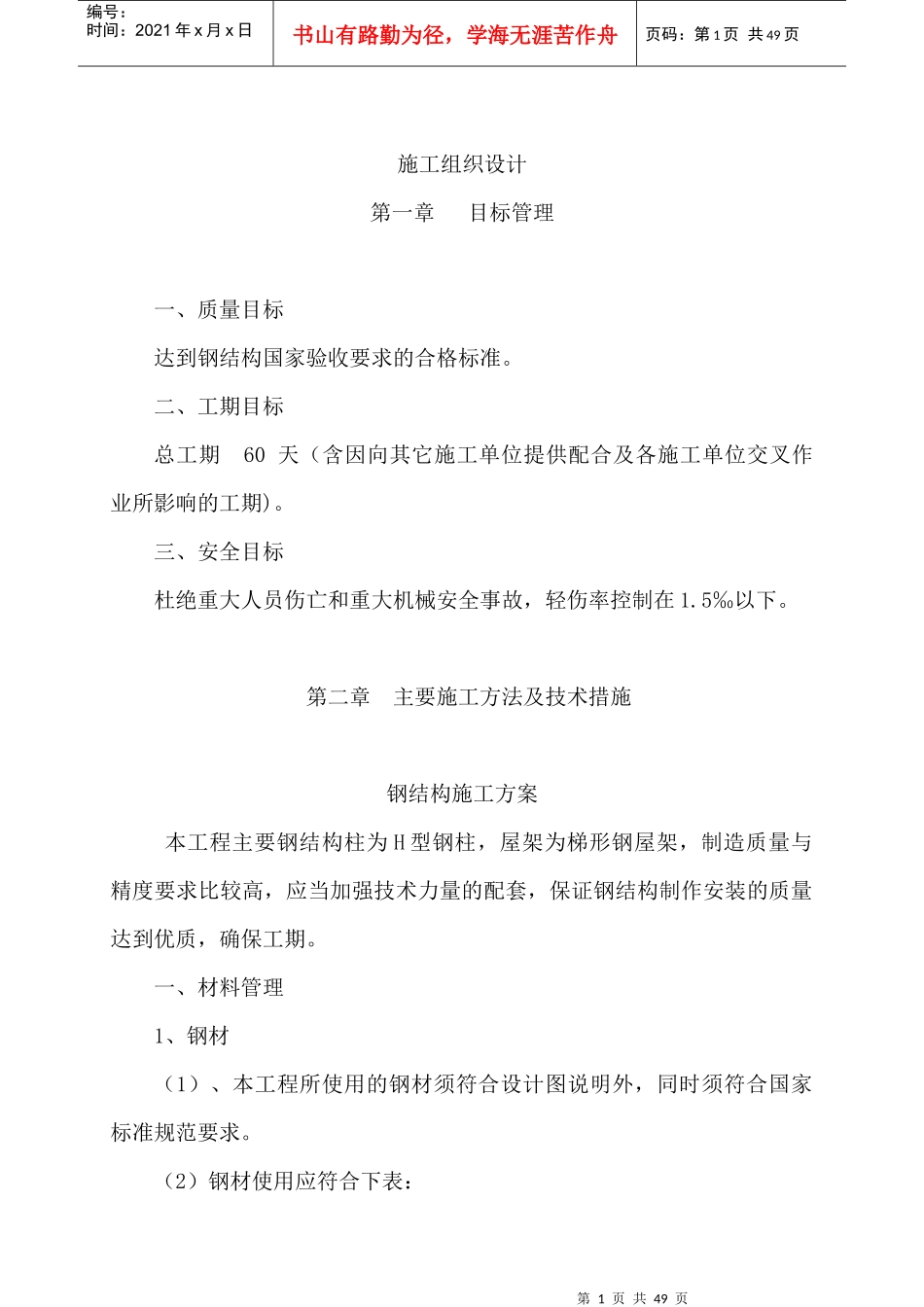

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页施工组织设计第一章目标管理一、质量目标达到钢结构国家验收要求的合格标准。二、工期目标总工期60天（含因向其它施工单位提供配合及各施工单位交叉作业所影响的工期)。三、安全目标杜绝重大人员伤亡和重大机械安全事故，轻伤率控制在1.5‰以下。第二章主要施工方法及技术措施钢结构施工方案本工程主要钢结构柱为H型钢柱，屋架为梯形钢屋架，制造质量与精度要求比较高，应当加强技术力量的配套，保证钢结构制作安装的质量达到优质，确保工期。一、材料管理1、钢材（1）、本工程所使用的钢材须符合设计图说明外，同时须符合国家标准规范要求。（2）钢材使用应符合下表：第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页项目断面材质柱H型Q345B屋架、托架梁等钢板、角钢、钢管Q235B檩条Z型Q235B基础螺栓圆钢Q345B（3）钢材检查(含试验)1）每批入库钢材无论国产品或进口品，均应有制造厂商出具的产品合格证；2）核对材质、规格、批号或炉号，与产品合格证相符，材质应与设计图说相符；3）钢材外形尺寸应满足相关标准规定；4）钢材是否弯曲、变形、锈蚀及裂纹；（4）钢材保管要点1）钢材放置在支垫上，不得与地面接触，造成生锈；2）钢材水平堆放，避免发生变形和损伤；3）使用正确吊具或夹具，避免发生损伤；4）不同材质分类堆放整齐，并防止污染；2、基础螺栓（1）基础螺栓检查1）核对材质、规格，须符合设计图要求；2）螺纹尺寸、螺栓直径等检验项目上须符合规定值；第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页（2）基础螺栓保管1）基础螺栓须成批堆放，贴上标签，并注明数量、规格、材质；2）基础螺栓须放置于垫板或料架上，不得与地面直接接触，保持通风与干燥；3）螺纹须抹上黄油，防止生锈。（3）高强螺栓及螺帽1）核对品名、规格、批号与质保书相同，并符合设计要求2）高强螺栓连接副预拉力试验及高强度力螺栓连接抗滑移系数试验送有资质的检测单位检验；3、焊接材料（1）焊接材料检查1）核对品名批号，数量与质保书相同；2）核对化学成份机械性能是否符合规定值；3）检查包装不得有破损；4）首次采用的焊接材料需做工艺评定试验。（2）焊接材料保管1）焊接材料分类放置于栈板或料架上，栈板或料架离地面和墙面距离不小于300mm，保持通风与干燥；2）焊接材料妥善保管不得破坏作好防潮；3）先进先出法，避免时间过久失效。4.涂装材料（1）涂料检查第4页共49页第3页共49页工作图放样钢板对接U.T检验尺寸检验落样尺寸检验监理检验多火口平行切割钢板开槽H型钢组立小构件切割尺寸检验编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页1）核对品名、批号、数量与质保书相同，并与设计图说要求相同；2）核对检验项目是否符合规定值；3）涂料的抽验依公司《进料检验规范》执行。（2）涂料保管1）涂料桶放置在栈板上，不得与地面接触；2）涂料桶放置于阴凉处，避免日照；3）涂料应先进先出，遵守使用期限。二、H型钢构件制造1、构件制造流程图：第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页2、材料矫正：第6页共49页第5页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共49页钢结构制作工艺中矫正是关键的工序，是确保钢结构制作质量重要环节。对于各种型材，如变形超标，下料前应加以矫正。制作钢结构的钢材矫正应用平板机、型钢矫直机矫正和人工矫正，矫正后钢材表面，不应有明显的凹面或损伤，划痕深度不大于0.5mm。人工矫正钢板时，应根据变形情况，确定锤击顺序。3、放样：（1）、放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；（2）、度量工具必须经法定计量单位校验；（3）、放样应以施工图的实际尺寸1:1的大样放出有关的节点、连接尺寸，作为控制号料、弯制、剪切、铣刨、钻孔和组装等的依据。（4）、放样样板制作：样板采用厚度0.3mm的薄铁...
