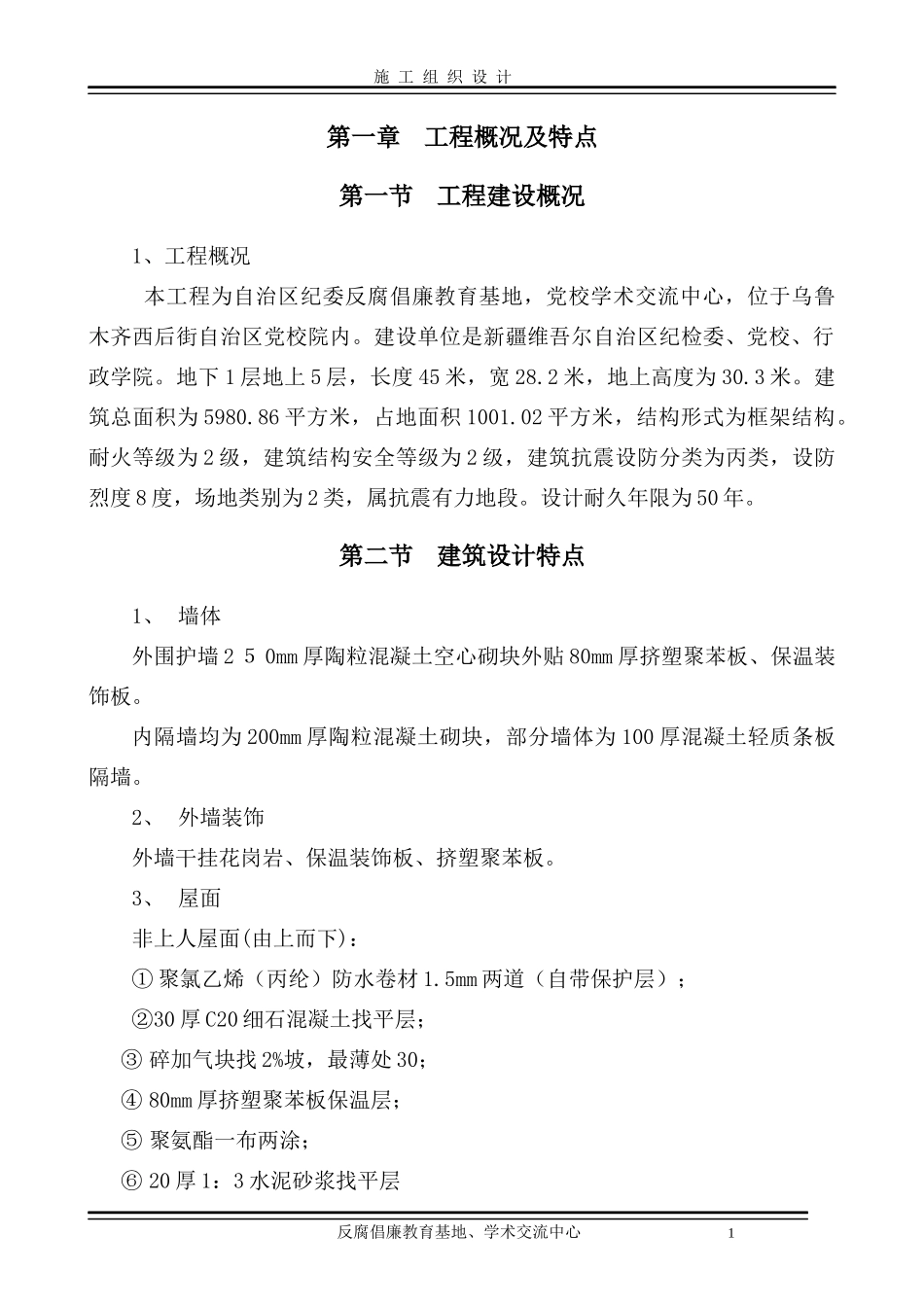

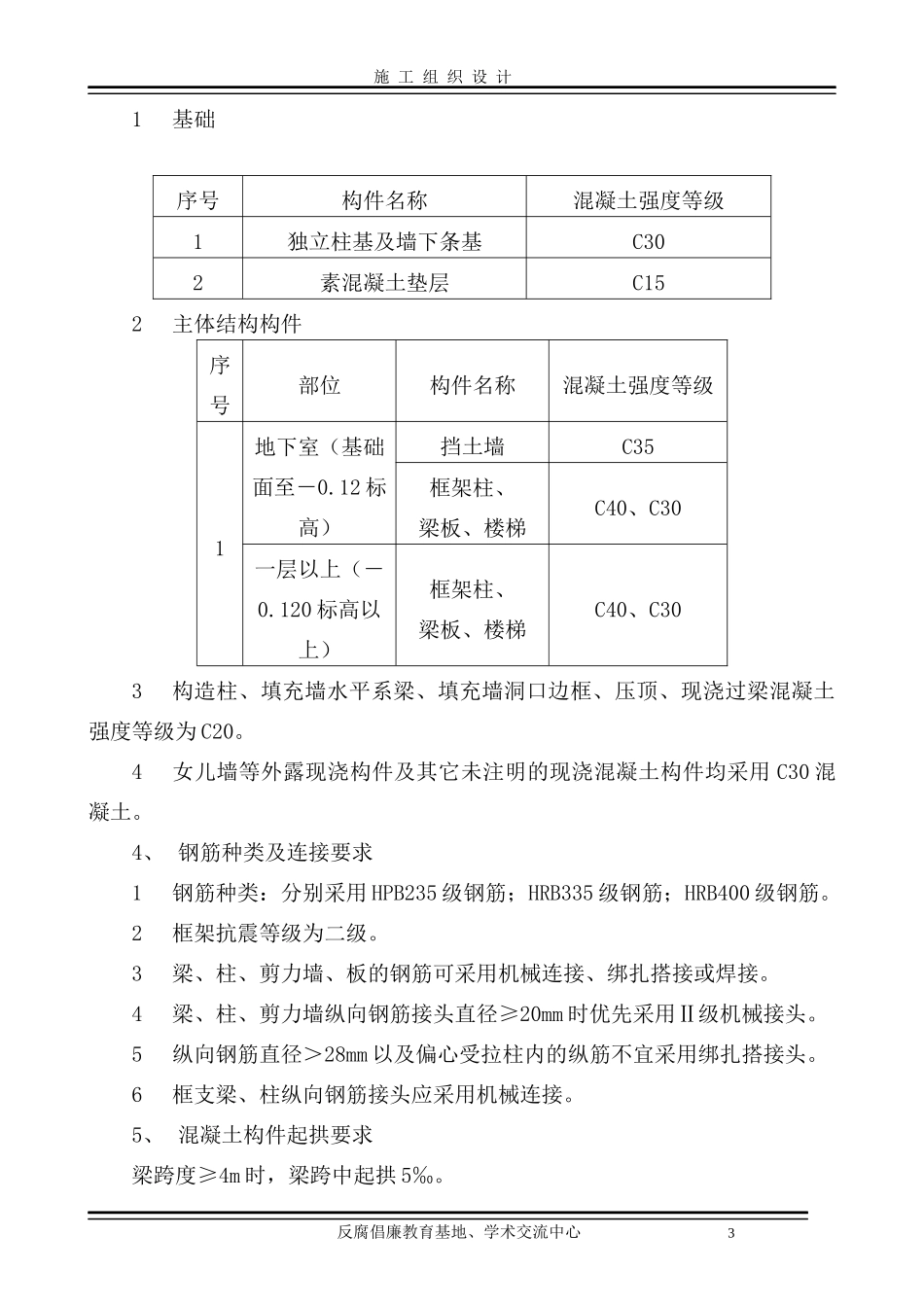

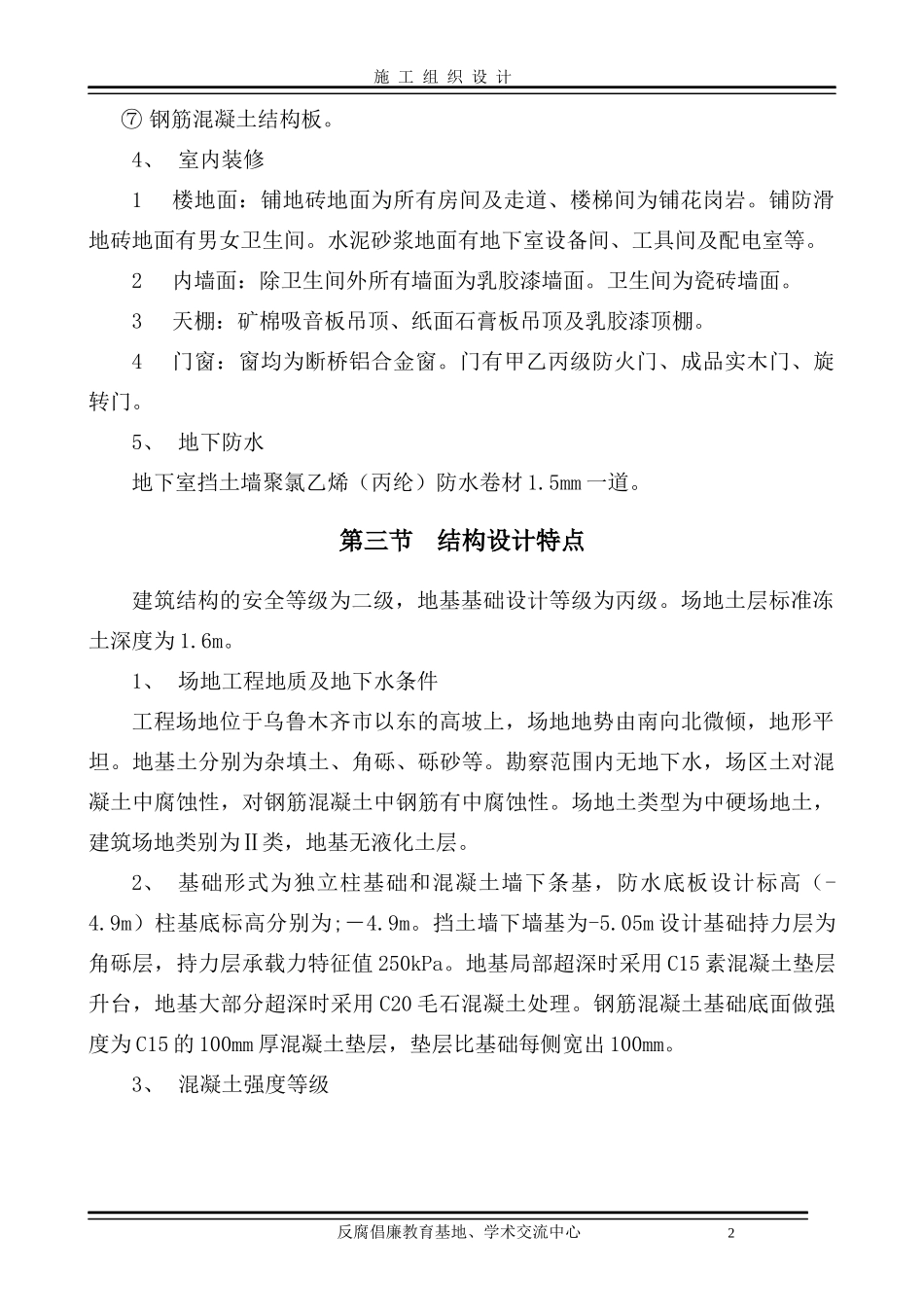

施工组织设计第一章工程概况及特点第一节工程建设概况1、工程概况本工程为自治区纪委反腐倡廉教育基地，党校学术交流中心，位于乌鲁木齐西后街自治区党校院内。建设单位是新疆维吾尔自治区纪检委、党校、行政学院。地下1层地上5层，长度45米，宽28.2米，地上高度为30.3米。建筑总面积为5980.86平方米，占地面积1001.02平方米，结构形式为框架结构。耐火等级为2级，建筑结构安全等级为2级，建筑抗震设防分类为丙类，设防烈度8度，场地类别为2类，属抗震有力地段。设计耐久年限为50年。第二节建筑设计特点1、墙体外围护墙2５0mm厚陶粒混凝土空心砌块外贴80mm厚挤塑聚苯板、保温装饰板。内隔墙均为200mm厚陶粒混凝土砌块，部分墙体为100厚混凝土轻质条板隔墙。2、外墙装饰外墙干挂花岗岩、保温装饰板、挤塑聚苯板。3、屋面非上人屋面(由上而下)：①聚氯乙烯（丙纶）防水卷材1.5mm两道（自带保护层）；②30厚C20细石混凝土找平层；③碎加气块找2%坡，最薄处30；④80mm厚挤塑聚苯板保温层；⑤聚氨酯一布两涂；⑥20厚1：3水泥砂浆找平层反腐倡廉教育基地、学术交流中心1施工组织设计⑦钢筋混凝土结构板。4、室内装修1楼地面：铺地砖地面为所有房间及走道、楼梯间为铺花岗岩。铺防滑地砖地面有男女卫生间。水泥砂浆地面有地下室设备间、工具间及配电室等。2内墙面：除卫生间外所有墙面为乳胶漆墙面。卫生间为瓷砖墙面。3天棚：矿棉吸音板吊顶、纸面石膏板吊顶及乳胶漆顶棚。4门窗：窗均为断桥铝合金窗。门有甲乙丙级防火门、成品实木门、旋转门。5、地下防水地下室挡土墙聚氯乙烯（丙纶）防水卷材1.5mm一道。第三节结构设计特点建筑结构的安全等级为二级，地基基础设计等级为丙级。场地土层标准冻土深度为1.6m。1、场地工程地质及地下水条件工程场地位于乌鲁木齐市以东的高坡上，场地地势由南向北微倾，地形平坦。地基土分别为杂填土、角砾、砾砂等。勘察范围内无地下水，场区土对混凝土中腐蚀性，对钢筋混凝土中钢筋有中腐蚀性。场地土类型为中硬场地土，建筑场地类别为Ⅱ类，地基无液化土层。2、基础形式为独立柱基础和混凝土墙下条基，防水底板设计标高（-4.9m）柱基底标高分别为;－4.9m。挡土墙下墙基为-5.05m设计基础持力层为角砾层，持力层承载力特征值250kPa。地基局部超深时采用C15素混凝土垫层升台，地基大部分超深时采用C20毛石混凝土处理。钢筋混凝土基础底面做强度为C15的100mm厚混凝土垫层，垫层比基础每侧宽出100mm。3、混凝土强度等级反腐倡廉教育基地、学术交流中心2施工组织设计1基础序号构件名称混凝土强度等级1独立柱基及墙下条基C302素混凝土垫层C152主体结构构件序号部位构件名称混凝土强度等级1地下室（基础面至－0.12标高）挡土墙C35框架柱、梁板、楼梯C40、C30一层以上（－0.120标高以上）框架柱、梁板、楼梯C40、C303构造柱、填充墙水平系梁、填充墙洞口边框、压顶、现浇过梁混凝土强度等级为C20。4女儿墙等外露现浇构件及其它未注明的现浇混凝土构件均采用C30混凝土。4、钢筋种类及连接要求1钢筋种类：分别采用HPB235级钢筋；HRB335级钢筋；HRB400级钢筋。2框架抗震等级为二级。3梁、柱、剪力墙、板的钢筋可采用机械连接、绑扎搭接或焊接。4梁、柱、剪力墙纵向钢筋接头直径≥20mm时优先采用Ⅱ级机械接头。5纵向钢筋直径＞28mm以及偏心受拉柱内的纵筋不宜采用绑扎搭接头。6框支梁、柱纵向钢筋接头应采用机械连接。5、混凝土构件起拱要求梁跨度≥4m时，梁跨中起拱5‰。反腐倡廉教育基地、学术交流中心3施工组织设计板跨度≥6m时，板跨中起拱5‰。6、砌体1空心陶粒混凝土砌块墙，为M5混合砂浆砌强度等级MU2.5的空心陶粒混凝土块。2烧结多孔砖砌体墙为M5混合砂浆砌强度等级MU10的烧结多孔砖。3砌体质量控制等级为B级。4填充墙抗震构造按《06G309》要求设置拉结筋、水平系梁、过梁、构造柱等。第四节设备安装、材料说明1、采暖系统1地下室及一层以上均采用地暖辐射采暖方式，楼梯间采用散热器采暖。2、给水系统生活给水管材采用钢塑复合管，。阀门采用柱塞阀，工作压力为1.6MPa。3、排水系统1排水采用机制排水柔性铸铁管，卡箍连接。2雨水管采用机制排水铸铁管，卡箍...
