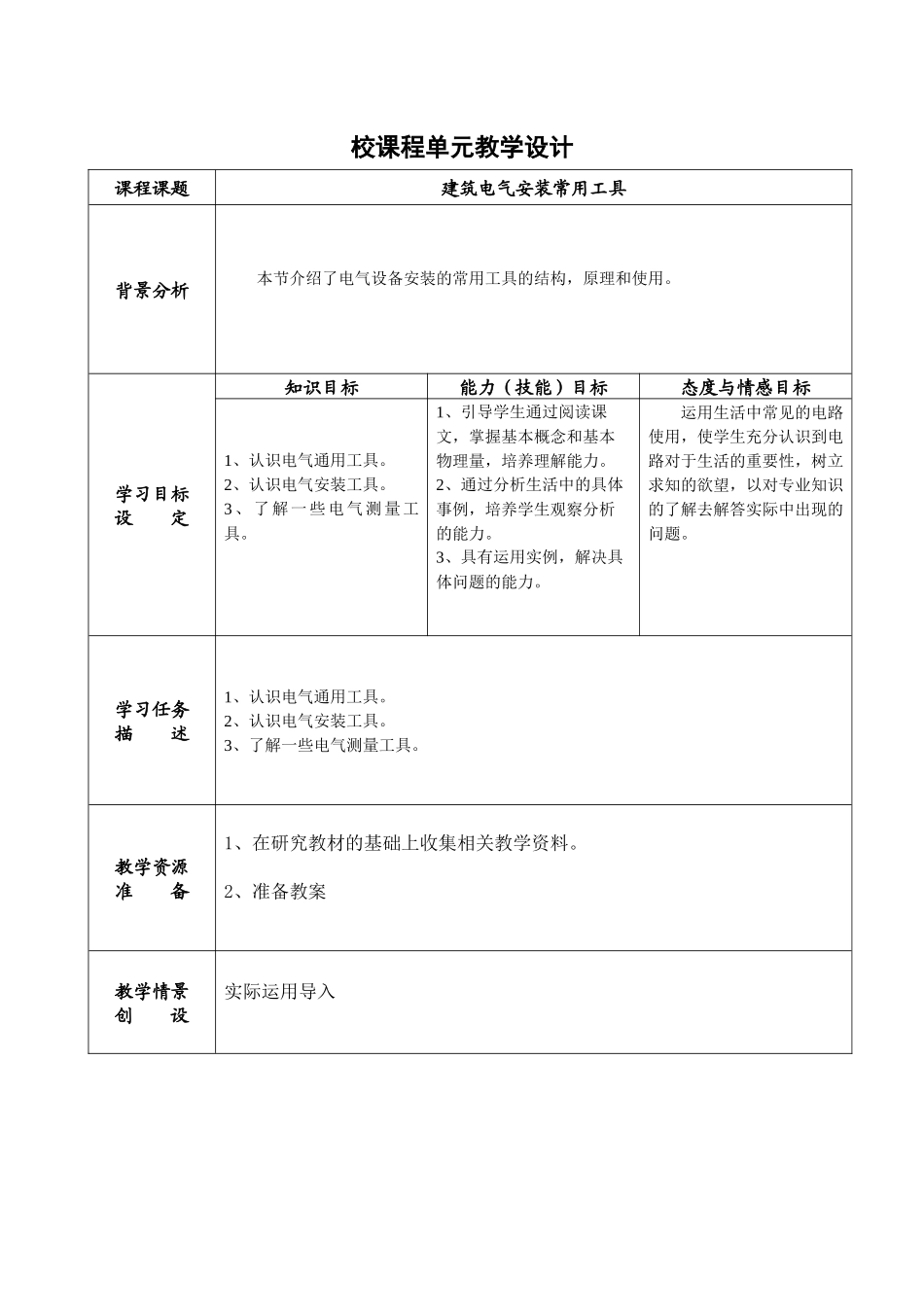

校课程单元教学设计课程课题建筑电气安装常用工具背景分析本节介绍了电气设备安装的常用工具的结构，原理和使用。学习目标设定知识目标能力（技能）目标态度与情感目标1、认识电气通用工具。2、认识电气安装工具。3、了解一些电气测量工具。1、引导学生通过阅读课文，掌握基本概念和基本物理量，培养理解能力。2、通过分析生活中的具体事例，培养学生观察分析的能力。3、具有运用实例，解决具体问题的能力。运用生活中常见的电路使用，使学生充分认识到电路对于生活的重要性，树立求知的欲望，以对专业知识的了解去解答实际中出现的问题。学习任务描述1、认识电气通用工具。2、认识电气安装工具。3、了解一些电气测量工具。教学资源准备1、在研究教材的基础上收集相关教学资料。2、准备教案教学情景创设实际运用导入教学过程实施内容方法[新课]一、提出任务电气通用工具有哪些，分别如何工作？电气安装工具有哪些，分别如何工作？电气测量工具有哪些，原理是什么？二、实施任务任务一：电气通用工具1、验电器检验导体和电气设备是否带电的一种工具。（1）低压验电器又称电笔、测电笔。按其结构形式分为钢笔式和螺钉旋具式两种；按其显示原件不同分为氖管发光指示式和数字显示式两种。（2）高压验电器由金属钩、氖管、氖管窗口紧固螺钉，护环和握柄组成。使用时的要求：①注意验电器与被检测线路的电压是否一致。②）检查验电器是否完好。③验电时戴绝缘手套，手握在罩护环以下部分，在户外还应穿绝缘靴。在有监护人下，先在已知有电的高压线路或设备上进行测试，应有声光显示为正常。④然后在被检测线路设备上进行检测。检测时应慢慢移近设备，直到接触触头导电部分。在此过程中如一直无声、光指示，可判断为无电；否则，有声光指示，即可知带电。2、电工刀电工刀是电工在装配，维修工作时用于割削电线绝缘外皮，绳索，木桩，木板等物品的工具。普通的电工刀由刀片、刀刃、刀把、刀挂等构成。使用电工刀时注意以下几点：①切勿用力过猛，以免不慎划伤手指。②一般电工刀的手柄是不绝缘的，所以严禁用电工刀带电操作电气设备。3、螺丝刀又叫改锥，起子。按头部形状不同，可以分为一字型螺丝刀和十字形螺丝刀。握柄材料分为木柄和塑料柄两种。常用的螺丝刀有100mm，150mm，300mm几种。4、电工钳（1）钢丝钳常称为钳子，用途是夹持或折断金属薄板以及切断金属丝。使用时注意问题：①勿损坏绝缘手柄，注意防潮。②钳轴要经常加油，防止生锈。③带电操作时，手与钢丝钳的金属部分应保持2cm以上的距离。（2）尖嘴钳头部尖细，适用于狭小的工作空间或带电操作低压电器设备。使用时注意问题：①手里金属部分距离不小于2cm②用力时切勿用力过猛，以防损伤钳头。③使用后要擦净，经常加油，以防生锈。（3）斜口钳又称断线钳，扁嘴钳。专门用于剪短较粗的电线和其他金属丝。（4）剥线钳用于剥削较小直径导线绝缘层。5、扳手用来拧紧或松开螺母、螺栓等。常用的有活扳手，套筒扳手，梅花扳手等。6、电工工具套用来放置必带工具，可用皮带系在腰间。7、梯子常用的有直梯和人字梯两种。8、脚扣攀登电杆的工具，有木杆脚扣和水泥杆脚扣两种。登杆前应做人体冲击实验。任务二：安装工具1、手电钻，冲击钻和电锤（1）手电钻有手枪式和手提式两种。钻头：麻花钻头，用于金属打孔。冲击钻头：用于在转和水泥柱上打孔。（2）冲击电钻常用于再建筑物上钻孔。（3）电锤用于安装电气设备时在建筑混凝土柱板上钻孔，也可用于穿墙钻孔。使用时注意以下几点：①检查电源线有无损伤②使用前先通电空转一下，检查转动部分是否灵活。③工作时先将钻头钉在工作面上，再启动开关。④在墙上钻孔前应先了解墙内有无电源线，避免触电。⑤使用过程中如发现声音异常，或连续使用时间过长发烫，应立即停止，让其自然冷却，切勿用水浇。2、弯管器弯管器就是弯曲紫铜管的专用工具。分为管柄弯管器，滑轮弯管器，弹簧弯管器和手板弯管器。3、电动或液压弯管机用于弯直径80cm及以上或批量较大的钢管。4、管子割刀切割管子的常用工具。使用时，先将割刀卡在管子上，然后调整手柄，使其紧轮压住管子，随即沿圆周转动整个割刀，...
