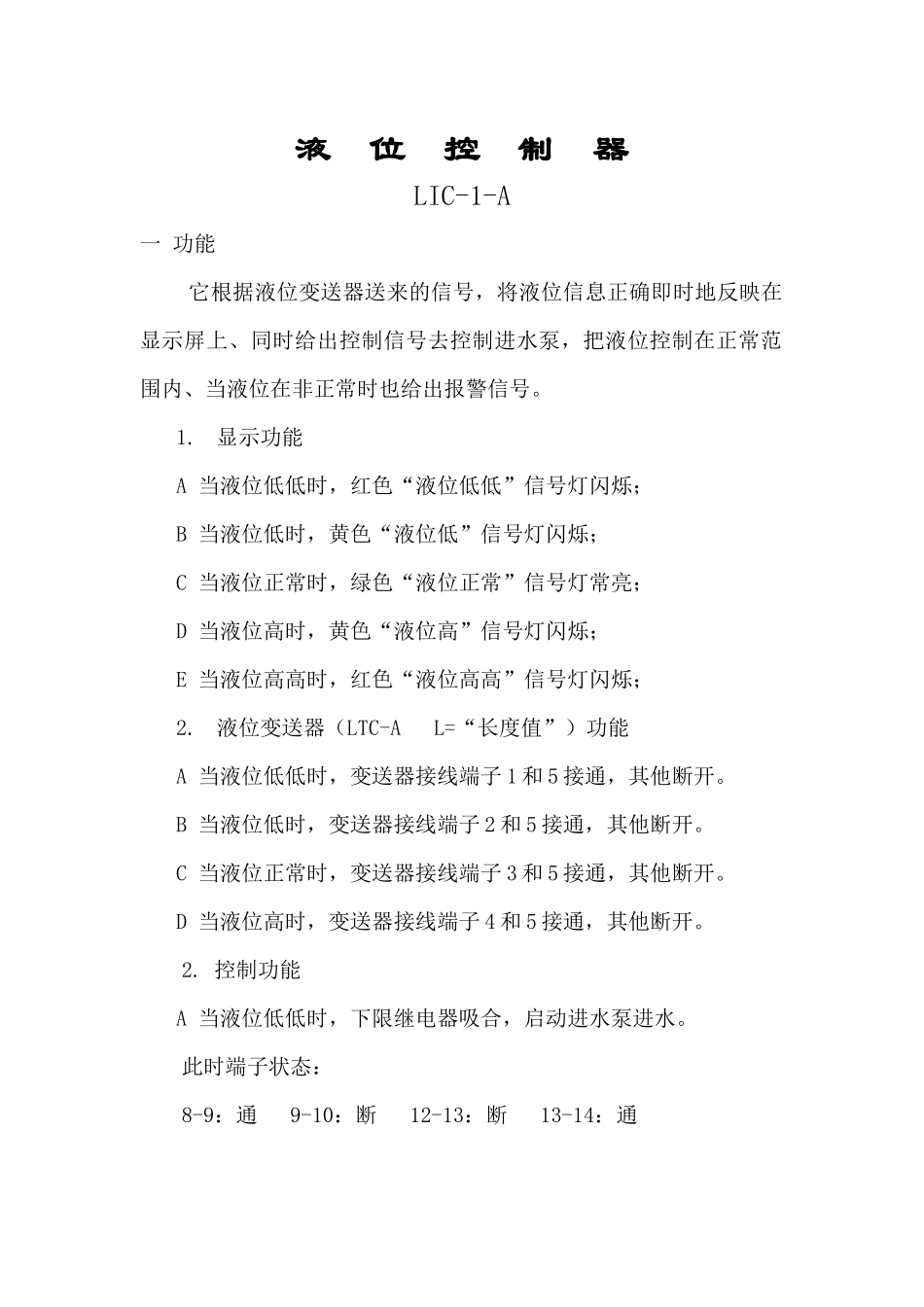

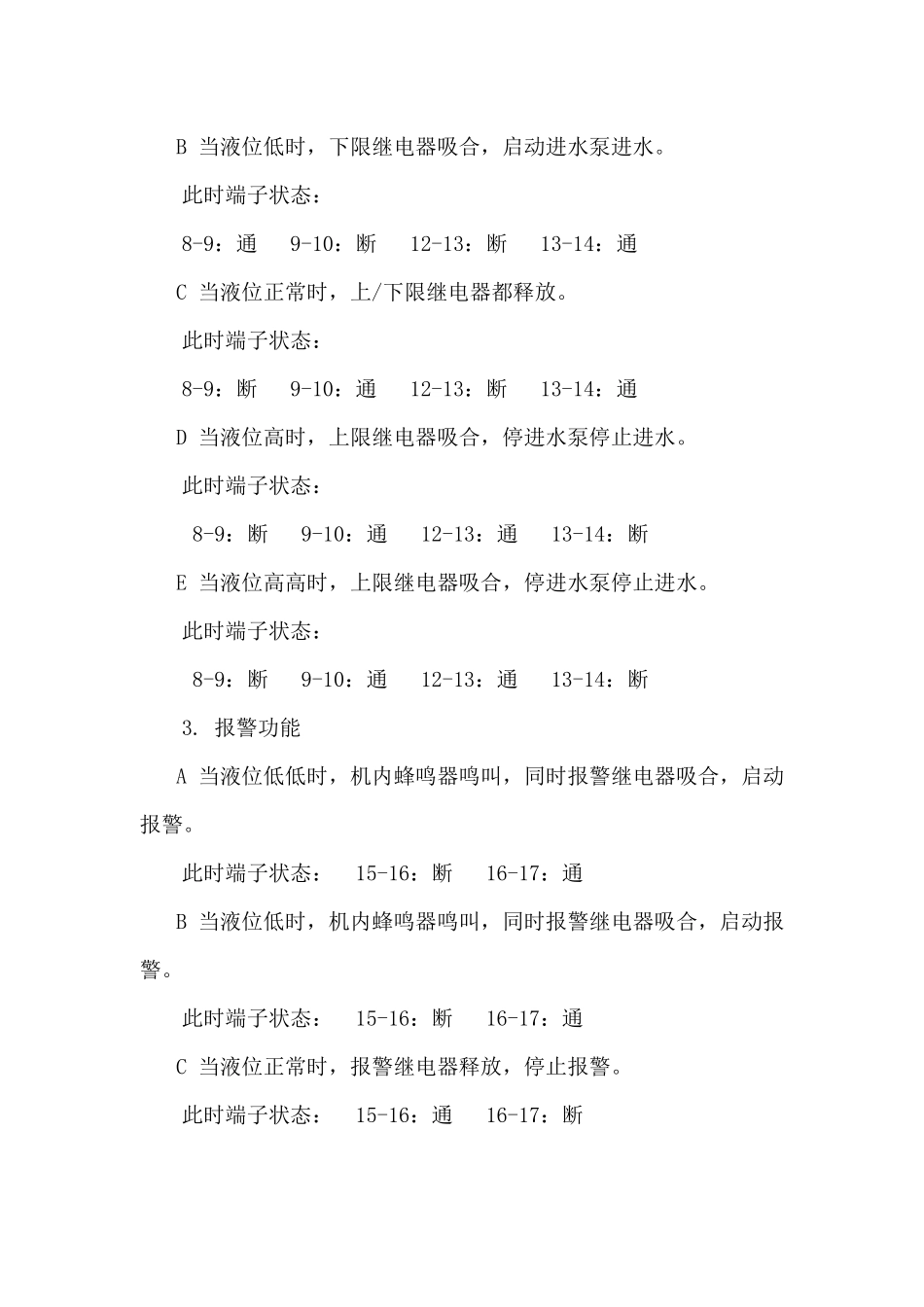

液位控制器LIC-1-A使用说明书江苏海安吉庆华东电子仪器厂2004．01．01液位控制器LIC-1-A一功能它根据液位变送器送来的信号，将液位信息正确即时地反映在显示屏上、同时给出控制信号去控制进水泵，把液位控制在正常范围内、当液位在非正常时也给出报警信号。1.显示功能A当液位低低时，红色“液位低低”信号灯闪烁；B当液位低时，黄色“液位低”信号灯闪烁；C当液位正常时，绿色“液位正常”信号灯常亮；D当液位高时，黄色“液位高”信号灯闪烁；E当液位高高时，红色“液位高高”信号灯闪烁；2.液位变送器（LTC-AL=“长度值”）功能A当液位低低时，变送器接线端子1和5接通，其他断开。B当液位低时，变送器接线端子2和5接通，其他断开。C当液位正常时，变送器接线端子3和5接通，其他断开。D当液位高时，变送器接线端子4和5接通，其他断开。2.控制功能A当液位低低时，下限继电器吸合，启动进水泵进水。此时端子状态：8-9：通9-10：断12-13：断13-14：通B当液位低时，下限继电器吸合，启动进水泵进水。此时端子状态：8-9：通9-10：断12-13：断13-14：通C当液位正常时，上/下限继电器都释放。此时端子状态：8-9：断9-10：通12-13：断13-14：通D当液位高时，上限继电器吸合，停进水泵停止进水。此时端子状态：8-9：断9-10：通12-13：通13-14：断E当液位高高时，上限继电器吸合，停进水泵停止进水。此时端子状态：8-9：断9-10：通12-13：通13-14：断3.报警功能A当液位低低时，机内蜂鸣器鸣叫，同时报警继电器吸合，启动报警。此时端子状态：15-16：断16-17：通B当液位低时，机内蜂鸣器鸣叫，同时报警继电器吸合，启动报警。此时端子状态：15-16：断16-17：通C当液位正常时，报警继电器释放，停止报警。此时端子状态：15-16：通16-17：断D当液位高时，机内蜂鸣器鸣叫，同时报警继电器吸合，启动报警。此时端子状态：15-16：断16-17：通E当液位高高时，机内蜂鸣器鸣叫，同时报警继电器吸合，启动报警。此时端子状态：15-16：断16-17：通F在报警时按消音按钮可以取消本次报警。二外型控制仪LIC-1-A图片面板：80×160、开孔：76×152、仪表长：150液位变送器LTC-A图片滑杆：Φ16；浮球：Φ130、孔Φ18；电缆接口:M20×1.5三使用1.安装A.控制仪安装：仪表柜开孔：76×152，将控制仪插入卡住。B.浮球液位变送器安装：选择适当位置安装固定支架，用“U”型螺丝把浮球液位变送器固定在支架上，上下调整滑杆使滑杆上的绿色区域（即控制区域）和实际需要控制的区域一致，如果二者相差很大，则可以通过调整滑杆内部的检测元件，详见信号调试。2.接线A用5芯屏蔽软电缆（KVVRP-500-5×1.0）将液位控制器的1,2,3,4,5端子分别接液位变送器的1,2,3,4,5端子，并且一端接地，用于检测现场液位。B将液位控制器的5,7端子外接常开按钮，用于消音。C将液位控制器的8,9端子和水泵启动按钮并联接入电路，用于自动启动进水泵。D将液位控制器的13,14端子和进水泵停止按钮串联接入电路，用于自动停进水泵。E将液位控制器的16,17端子和电铃等音响设备串联接入电路，用于自动报警。F将液位控制器的20,21端子分别接AC220V电源的L，N。3.调试A信号调试将液位控制器的5端子分别和1，2，3，4端子短接，则分别获得低低、低、高、高高模拟信号，试看液位控制器工作是否正常。将浮球放别方在低低、低、正常、高、高高位时，试看液位控制器工作是否正常。液位设定：低低、低、高、高高的位置可以根据实际需要任意调整，调整方法：将液位变送器接线端子的固定螺丝拆下，抽出检测元件，将低低，低，高，高高4个检测元件根据需要重新调整一下，将检测元件重叠一些或拉开一些，重叠部分作用为：高高或低低，调整过程非常简单和方便，大概耗时5分钟。B控制调试将液位控制器的8、9端子短接，试看能否启动进水泵。将浮球分别放在低低、低位时，试看能否启动进水泵。将液位控制器的13或14端子拆下，试看能否停进水泵。将浮球分别放在高、高高位时，试看能否停进水泵。C报警调试将液位控制器的16、17端子短接，试看机外报警器能否发出声音。将浮球分别放在低低、低、正常、高、高高位时，试看机内蜂鸣器及机外音响器能否发出声音。D本液位...
