变电站施工组织设计(DOC 66页)VIP免费

变电站施工组织设计(DOC 66页)_第1页
1/68
变电站施工组织设计(DOC 66页)_第2页
2/68
变电站施工组织设计(DOC 66页)_第3页
3/68

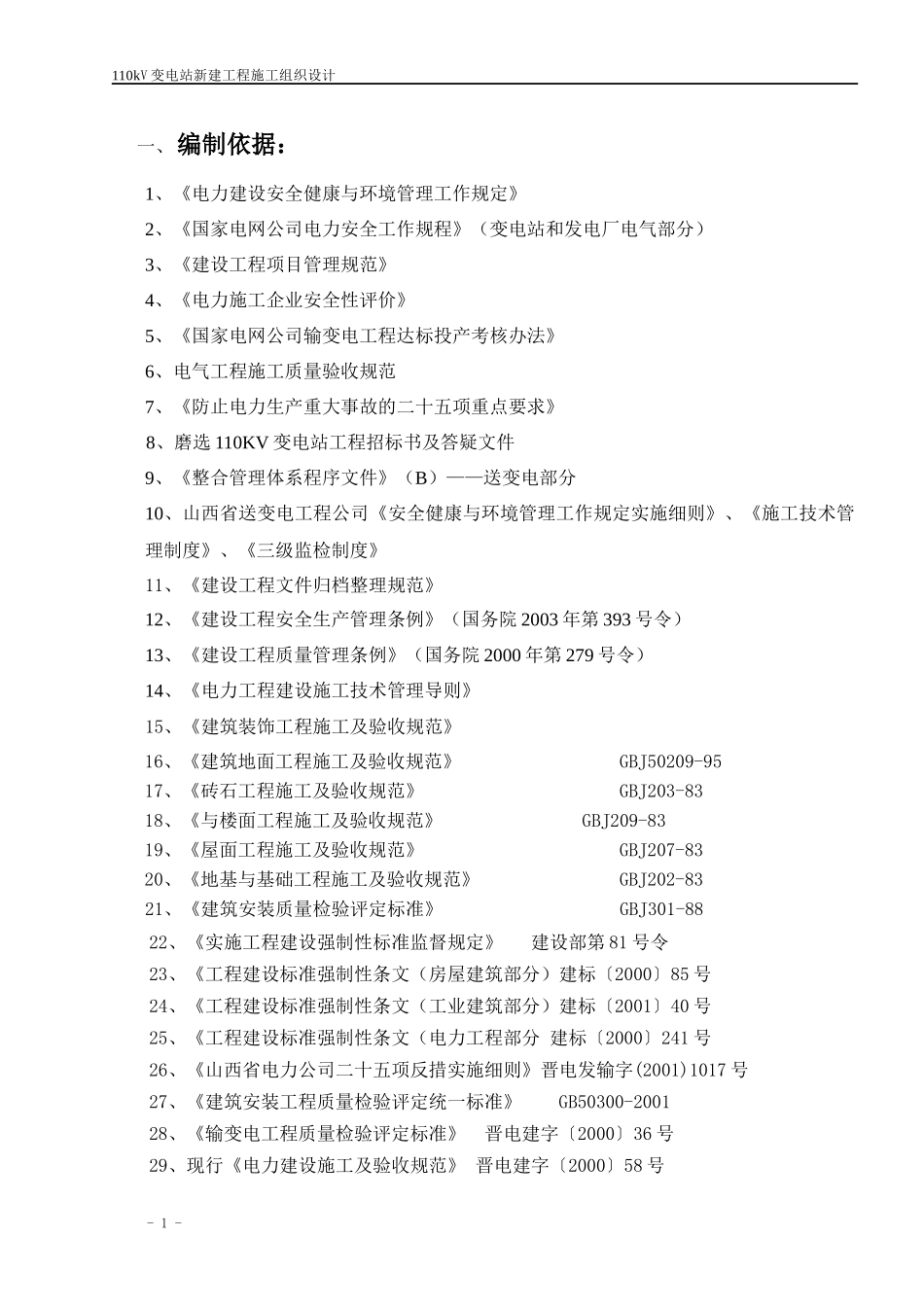

110kV变电站新建工程施工组织设计一、编制依据:1、《电力建设安全健康与环境管理工作规定》2、《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)3、《建设工程项目管理规范》4、《电力施工企业安全性评价》5、《国家电网公司输变电工程达标投产考核办法》6、电气工程施工质量验收规范7、《防止电力生产重大事故的二十五项重点要求》8、磨选110KV变电站工程招标书及答疑文件9、《整合管理体系程序文件》(B)——送变电部分10、山西省送变电工程公司《安全健康与环境管理工作规定实施细则》、《施工技术管理制度》、《三级监检制度》11、《建设工程文件归档整理规范》12、《建设工程安全生产管理条例》(国务院2003年第393号令)13、《建设工程质量管理条例》(国务院2000年第279号令)14、《电力工程建设施工技术管理导则》15、《建筑装饰工程施工及验收规范》16、《建筑地面工程施工及验收规范》GBJ50209-9517、《砖石工程施工及验收规范》GBJ203-8318、《与楼面工程施工及验收规范》GBJ209-8319、《屋面工程施工及验收规范》GBJ207-8320、《地基与基础工程施工及验收规范》GBJ202-8321、《建筑安装质量检验评定标准》GBJ301-8822、《实施工程建设强制性标准监督规定》建设部第81号令23、《工程建设标准强制性条文(房屋建筑部分)建标〔2000〕85号24、《工程建设标准强制性条文(工业建筑部分)建标〔2001〕40号25、《工程建设标准强制性条文(电力工程部分建标〔2000〕241号26、《山西省电力公司二十五项反措实施细则》晋电发输字(2001)1017号27、《建筑安装工程质量检验评定统一标准》GB50300-200128、《输变电工程质量检验评定标准》晋电建字〔2000〕36号29、现行《电力建设施工及验收规范》晋电建字〔2000〕58号-1-110kV变电站新建工程施工组织设计30、《电力设备典型消防规范》DL5027-9331、其他有关国颁、行业验收规范32、现行调试技术规程、规定二、工程概况及特点2.1工程概况2.1.1工程简述工程名称:太钢磨选110KV变电站新建工程工程业主:太钢岚县矿业有限公司建设地点:山西省岚县梁家庄乡质量要求:必须达到国家和电力行业颁布的标准,建筑和安装施工验收规范“优良”标准;达到山西省电力公司输变电达标投产考核评定实施细则的质量要求;达到省(部)级优质工程,努力实现国家优质工程安全目标:必须达到原国电公司提出的电力建设安全目标及本工程的有关管理要求。工期要求:开工:2011年5月19日,竣工:2011年9月17日。承包方式:包工包料。建设规模:新建5万千伏安三相两绕组有载调压变压器4台(三用一备),电压等级为110/10千伏。新建110kVGIS间隔9个(包括出线间隔2回、主变进线间隔4个、PT间隔2个、母联间隔1个),采用双母线接线;10kV出线12回,采用单母线接线(其中主厂房一、二、三系列各2回、备用8回)。无功补偿按每台主供变压器1组考虑,每组容量均为4000kvar,共3组。相应电气二次、土建工程。2.1.2工程承包范围1、自购材料的采购、运输及保管;2、业主提供的设备运至施工现场后的运输和保管;承包范围建筑部分-2-110kV变电站新建工程施工组织设计序号工程量清单单位工程数量工程作内容主控制室1基础土方施工m3892.98放线测量、土方开挖、回填、余土外运、现场清理等全部工作内容。2C10混凝土垫层m380清理基层、模板安拆堆放、砼浇注、运输、养护等全部工作内容。3现浇钢筋混凝土条型基础C25m3195.6模板安拆堆放、砼运输、浇捣、养护等全部工作内容4砖砌体条型基础m3144.82基层清理、调、运、铺砂浆、运砖、砌砖、等全部工作内容。5现浇钢筋混凝土基础梁C25m341.78模板安拆堆放、砼运输、浇捣、养护等全部工作内容6陶瓷地砖地面㎡660清理基层、清洗砖板、打底、调制砂浆、贴地砖、踢脚线、灰缝清理及勾缝等全部工作内容.7钢盖板t1.79除锈、制作、运输、安装、刷油等全部工作内容。8铁件、预埋件制作安装t0.826除锈、制作、运输、安装、刷油等全部工作内容。9现浇钢筋混凝土板C25(含楼梯)m3180模板安拆堆放、砼运输、浇捣、脚手架及养护等全部工作内容10屋面找平层M2329.67清扫基层、水泥砂浆找平、压光及养护等全部工作内容11屋面找坡层M...
