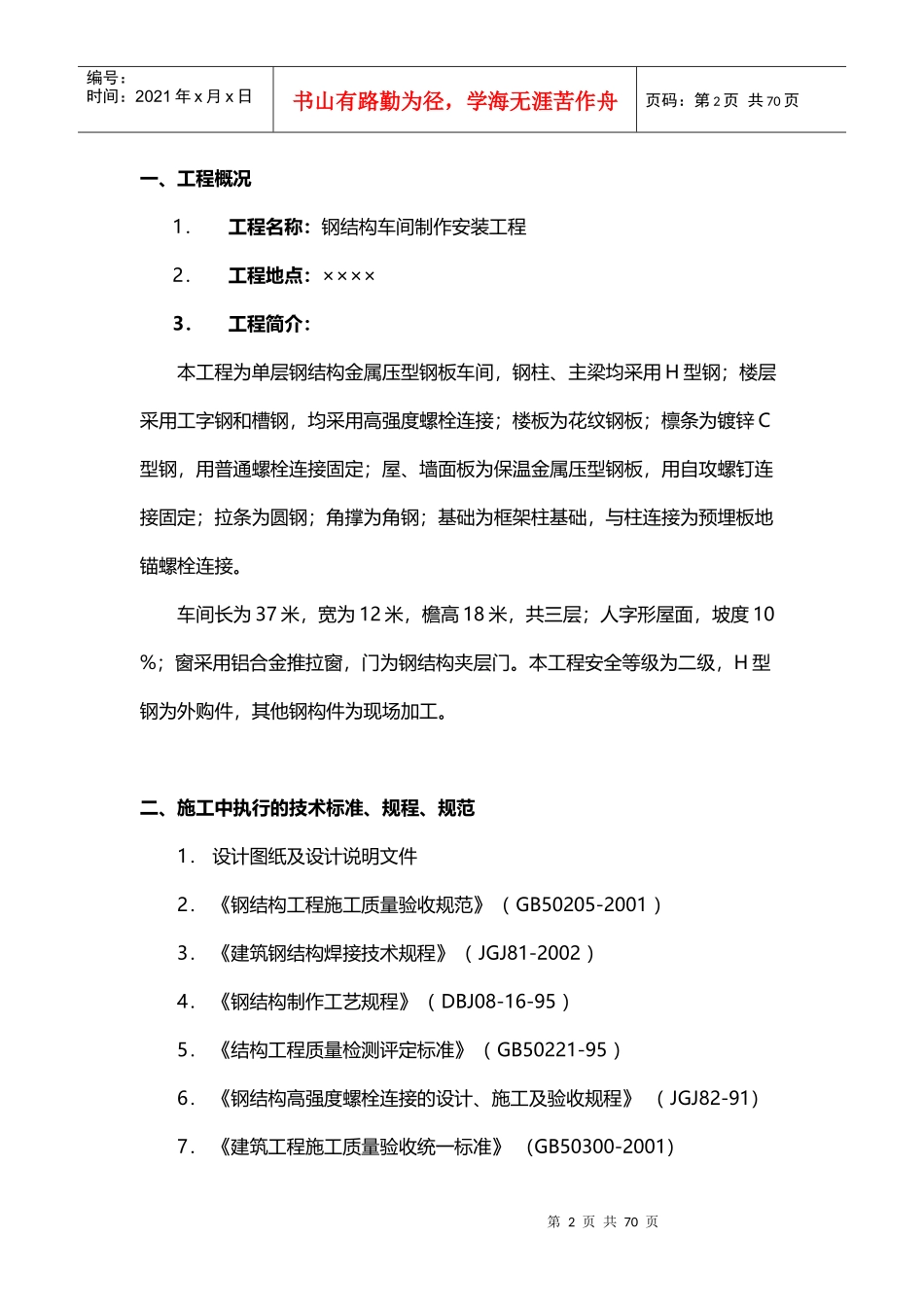

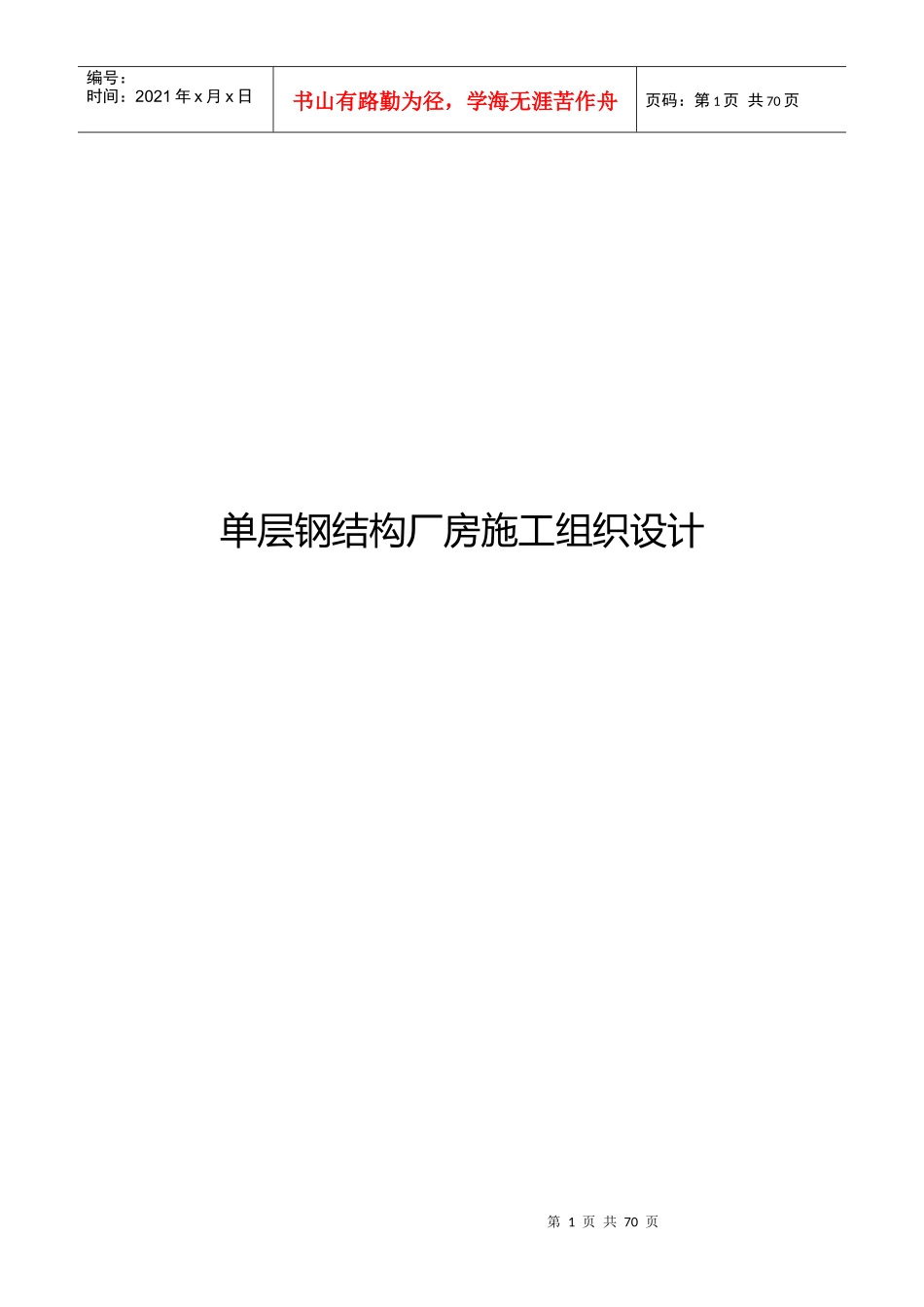

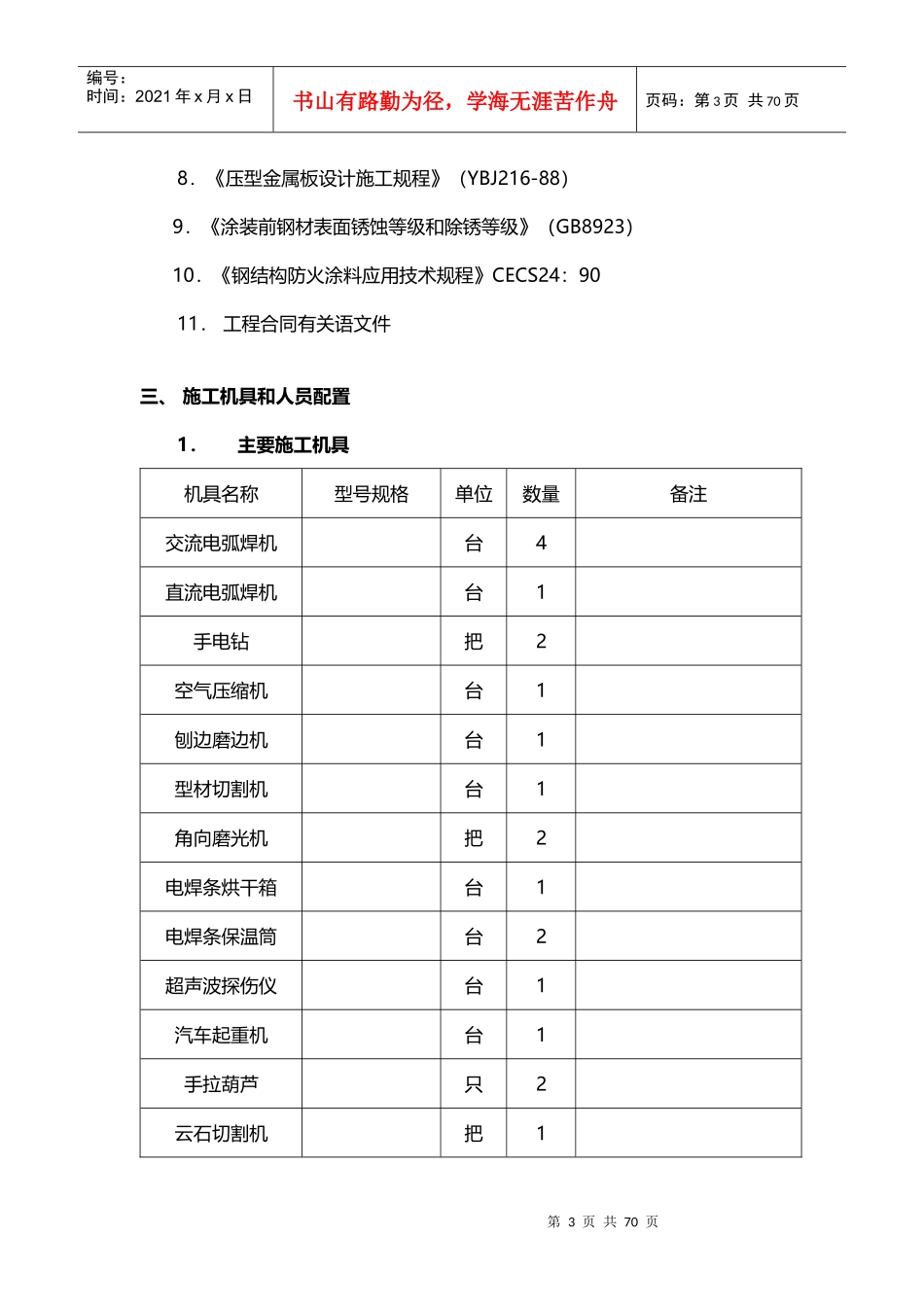

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页单层钢结构厂房施工组织设计第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页一、工程概况1．工程名称：钢结构车间制作安装工程2．工程地点：××××3．工程简介：本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采用H型钢；楼层采用工字钢和槽钢，均采用高强度螺栓连接；楼板为花纹钢板；檩条为镀锌C型钢，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。车间长为37米，宽为12米，檐高18米，共三层；人字形屋面，坡度10%；窗采用铝合金推拉窗，门为钢结构夹层门。本工程安全等级为二级，H型钢为外购件，其他钢构件为现场加工。二、施工中执行的技术标准、规程、规范1．设计图纸及设计说明文件2．《钢结构工程施工质量验收规范》（GB50205-2001）3．《建筑钢结构焊接技术规程》（JGJ81-2002）4．《钢结构制作工艺规程》（DBJ08-16-95）5．《结构工程质量检测评定标准》（GB50221-95）6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）7．《建筑工程施工质量验收统一标准》（GB50300-2001）第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页8．《压型金属板设计施工规程》（YBJ216-88）9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）10．《钢结构防火涂料应用技术规程》CECS24：9011．工程合同有关语文件三、施工机具和人员配置1．主要施工机具机具名称型号规格单位数量备注交流电弧焊机台4直流电弧焊机台1手电钻把2空气压缩机台1刨边磨边机台1型材切割机台1角向磨光机把2电焊条烘干箱台1电焊条保温筒台2超声波探伤仪台1汽车起重机台1手拉葫芦只2云石切割机把1第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页气割设备套2检验工具批1五金工具批1喷砂机台1喷漆机台12．人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工4焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1附属设备安装8后勤人员1生活四、场地介绍及施工平面图本工程位于×××。为热带季风气候，极少霜冻期，施工条件较好。地基是推山填土承载力较差，为混凝土柱基础。地下水一般，场地排水通畅，雨量充足，无冰雪。施工总面积约6000平方米,道路为简易实土路面,路况较差,周围是国家粮库，第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页西边为国家粮库铁路专用线。(施工平面图略)五、施工工序1.施工准备（1）生活设施施工（2）施工机具布置（3）材料进场存放、验收（4）技术准备2.钢结构制作组装、检验（1）钢材放样,下料,开孔（2）切割、矫正成型（3）边缘、端部和摩擦面加工（4）钢结构构件组装、校正、检验（5）各构件第一遍防腐涂刷3.钢结构焊接、检验4.钢结构安装、检验（1）基础检查（2）吊装前准备（3）钢柱吊装校正（4）钢梁吊装校正（5）钢屋架安装校正第6页共70页第5页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共70页（6）其他钢构件安装校正、检验5．螺栓连接、检验（1）普通螺栓连接（2）普通螺栓连接、检验6．钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7.防火涂料涂装、检验8.压型金属板安装、检验9.扫尾与验收（1）工程扫尾（2）交接验收（3）拆除施工设施七、施工方案1．流程图（1）钢结构制作工艺流程图施工详图材料检验制作工艺放样、切割第7页共70页第6页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共70页不合格合格不合格合格零件校正制孔组装检查焊接无损检验外形尺寸检验清理、喷砂、油漆验收报告报告报告报告第8页共70页第7页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共70...
