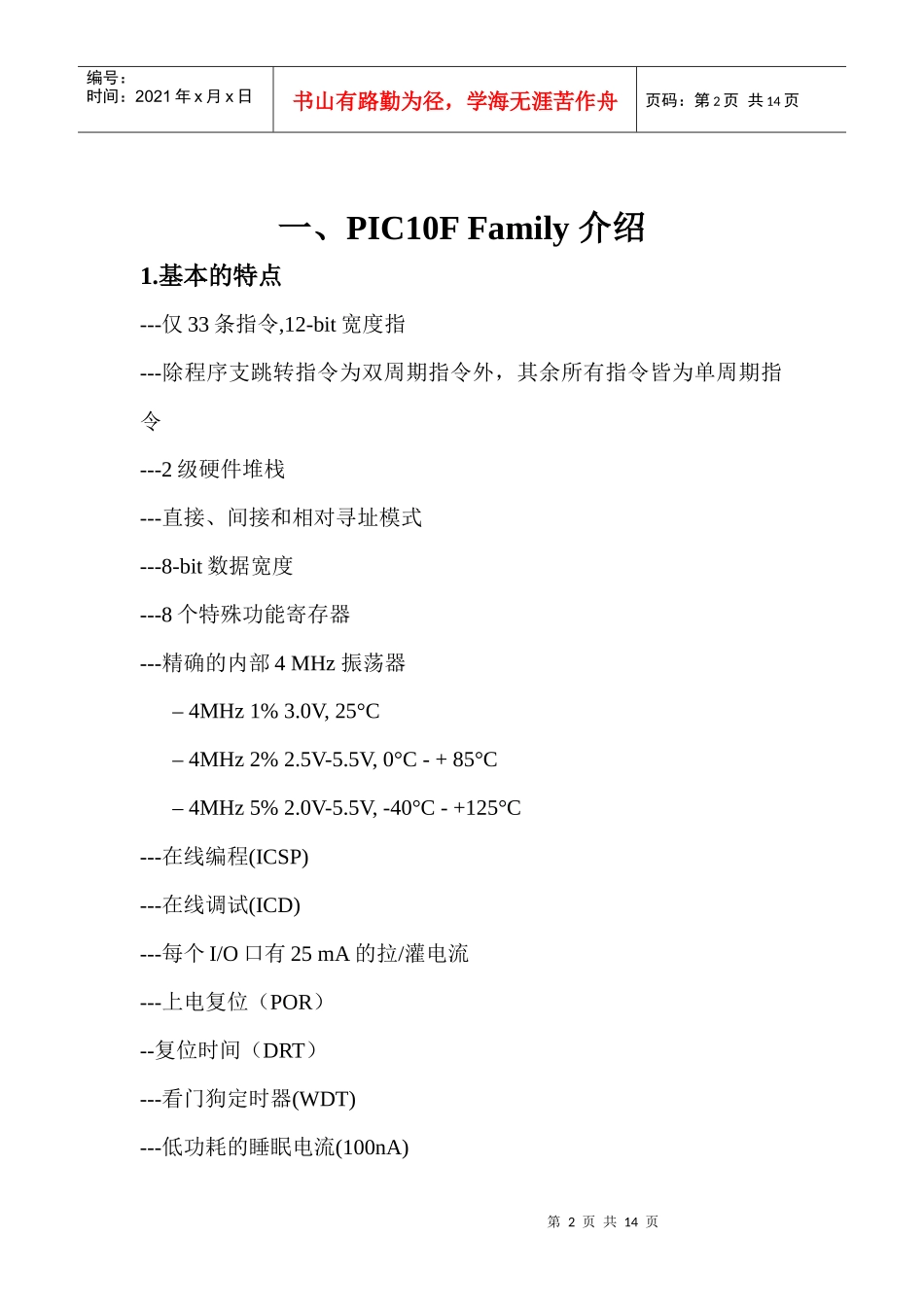

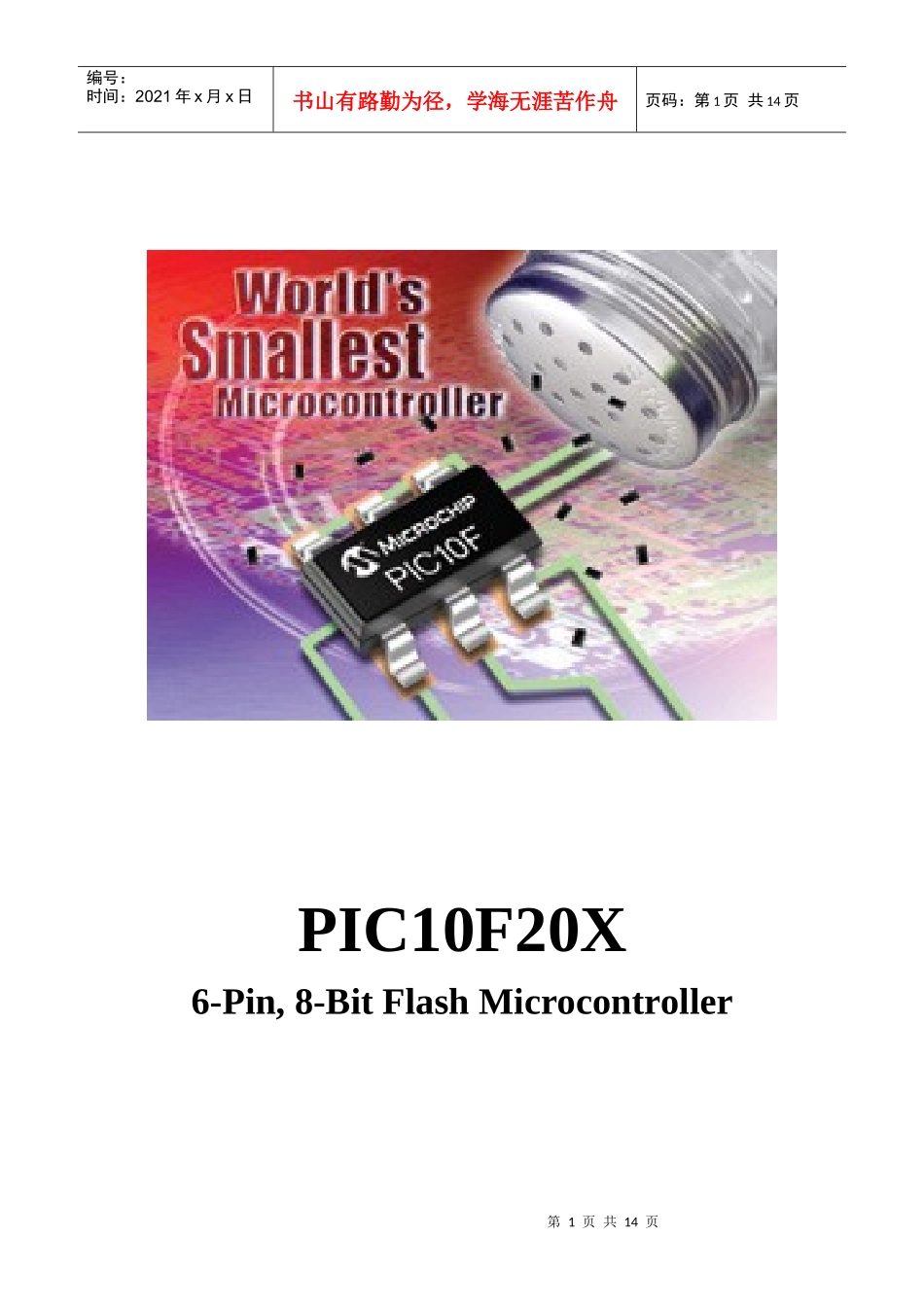

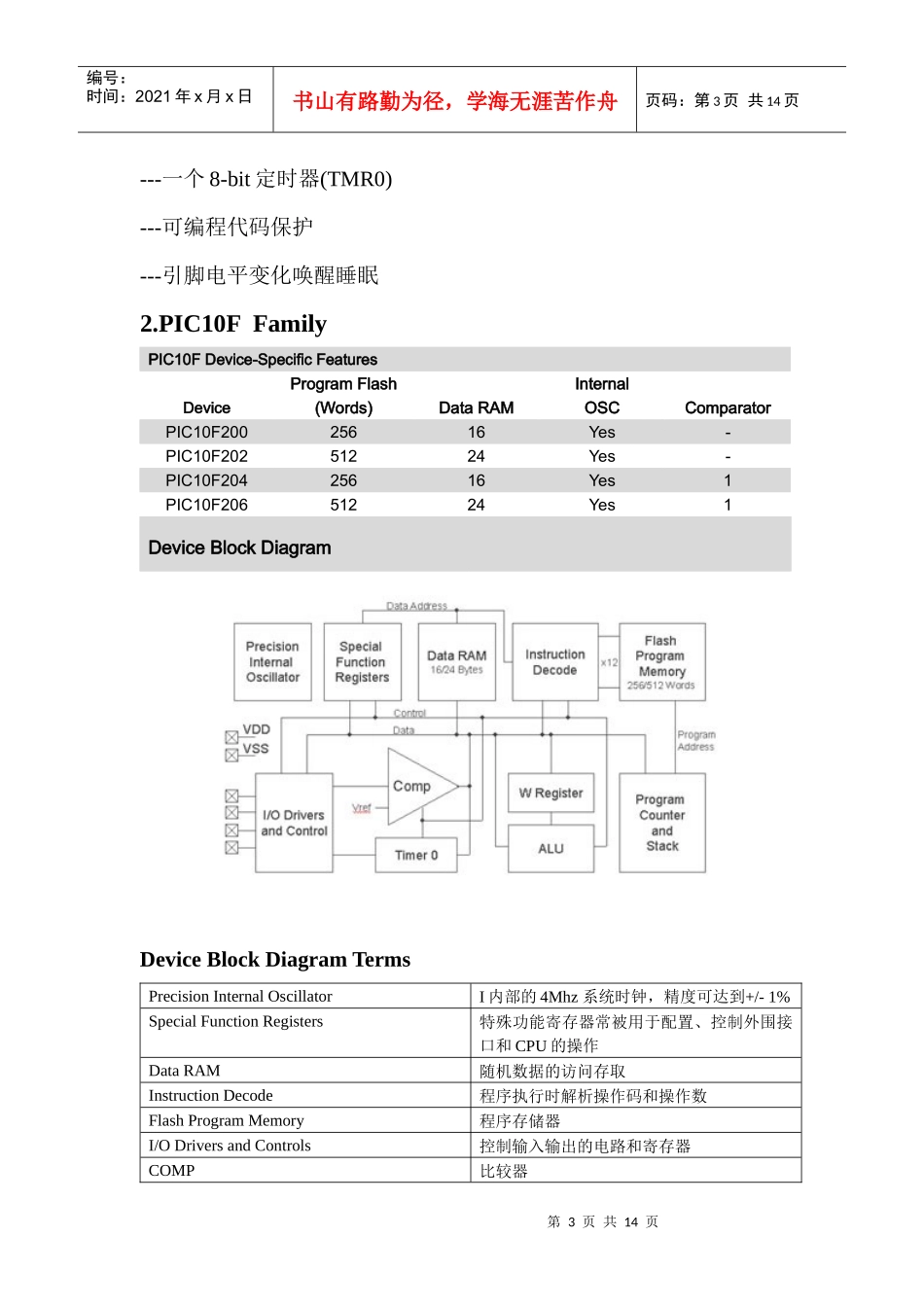

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页PIC10F20X6-Pin,8-BitFlashMicrocontroller第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页一、PIC10FFamily介绍1.基本的特点---仅33条指令,12-bit宽度指---除程序支跳转指令为双周期指令外，其余所有指令皆为单周期指令---2级硬件堆栈---直接、间接和相对寻址模式---8-bit数据宽度---8个特殊功能寄存器---精确的内部4MHz振荡器–4MHz1%3.0V,25°C–4MHz2%2.5V-5.5V,0°C-+85°C–4MHz5%2.0V-5.5V,-40°C-+125°C---在线编程(ICSP)---在线调试(ICD)---每个I/O口有25mA的拉/灌电流---上电复位（POR）--复位时间（DRT）---看门狗定时器(WDT)---低功耗的睡眠电流(100nA)第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页---一个8-bit定时器(TMR0)---可编程代码保护---引脚电平变化唤醒睡眠2.PIC10FFamilyPIC10FDevice-SpecificFeaturesDeviceProgramFlash(Words)DataRAMInternalOSCComparatorPIC10F20025616Yes-PIC10F20251224Yes-PIC10F20425616Yes1PIC10F20651224Yes1DeviceBlockDiagramDeviceBlockDiagramTermsPrecisionInternalOscillatorI内部的4Mhz系统时钟，精度可达到+/-1%SpecialFunctionRegisters特殊功能寄存器常被用于配置、控制外围接口和CPU的操作DataRAM随机数据的访问存取InstructionDecode程序执行时解析操作码和操作数FlashProgramMemory程序存储器I/ODriversandControls控制输入输出的电路和寄存器COMP比较器第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页WRegisterW寄存器ProgramCounterandStack程序计数指针指向下一条指令地址；10位的堆栈寄存器，不可寻址。Timer08位定时/记数积存器。可读/写，可通过软件进行的预分频比例设置,可选择内部或外部时钟源ALU通用的算术逻辑单元二、PIC10F20X应用特点1、PIC10FFamily的卖点作为通用电子设计中可以被广泛使用的微控制器。A）封装小：6-pinSOT-23。小的尺寸几乎可以在任何的设计中使用，而不必担心PCB的空间。小封装更适合于布局空间有限制要求、低功耗的场合。B）易于使用：33条指令、4个I/O口，可使用现有的开发工具。可在很短的时间内完成设计。C）成本低D）多用途高性能的FLASH单片机单片机2、PIC10FFamily的功能方面的应用A）“ElectronicGlue”（电子胶）PIC10F控制器适用于对产品经常地调试调整和最后的更改，避第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页免费时费力的功能修改或PCB的改动。PIC10F系列可实现特定的用途,信号反相,时间延时,电路板,可升级特性,设计后修改和其他的产品因生产需要可进行一些临时的替代。PIC10F提供:---低成本和和快速地推向市场,并有可供选择的回旋余地。---很容易适应一些外部接口，支持灵活的工程技术选择B）逻辑控制优化PCB空间和成本。PIC10F控制器可实现更复杂的解决方案，可以替代一些从动的分立的逻辑功能。如：延时、智能开关、信号调理、简单的状态机、编码器/解码器、I/O扩展等逻辑功能。PIC10F提供：----紧凑的很少的外围元器件的解决方案。----可重复编程的灵活性，无需更改PCB设计。----相对于分立器件解决方案，更容易编程和使用。C）“机械”功能替代传统的机械功能，如：智能开关、模式选择、远程I/O、定时器、LED闪光器和其他的机械定时器和开关。PIC10F提供：---不会增加现有成本的智能系统---具有更高可靠性的电子电路---易于操作条件第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页D）波形发生替换传统的555，PWM，遥控编码器，脉冲发生器，可编程频率源，电阻器式的可编程振荡器等。PIC10F提供：----一个更高级别的灵活性，准确地执行设计者要求的器件的可编程能力。----低功耗和节能的SLEEP模式。----很少的外加器件，减少整个系统成本。E）智能一次性电子装置提供小的形式和经济的成本。PIC10F系列是理想...
