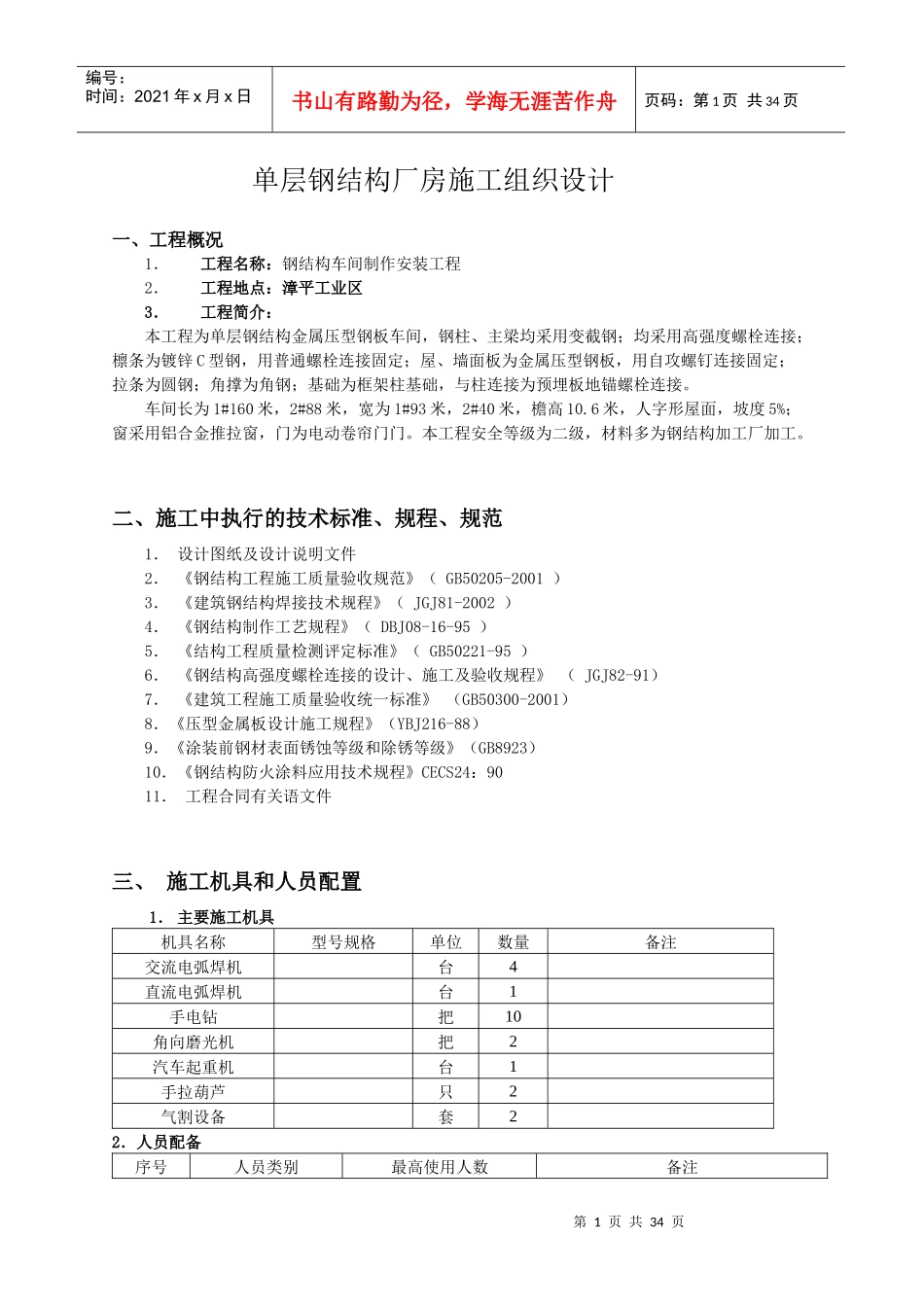

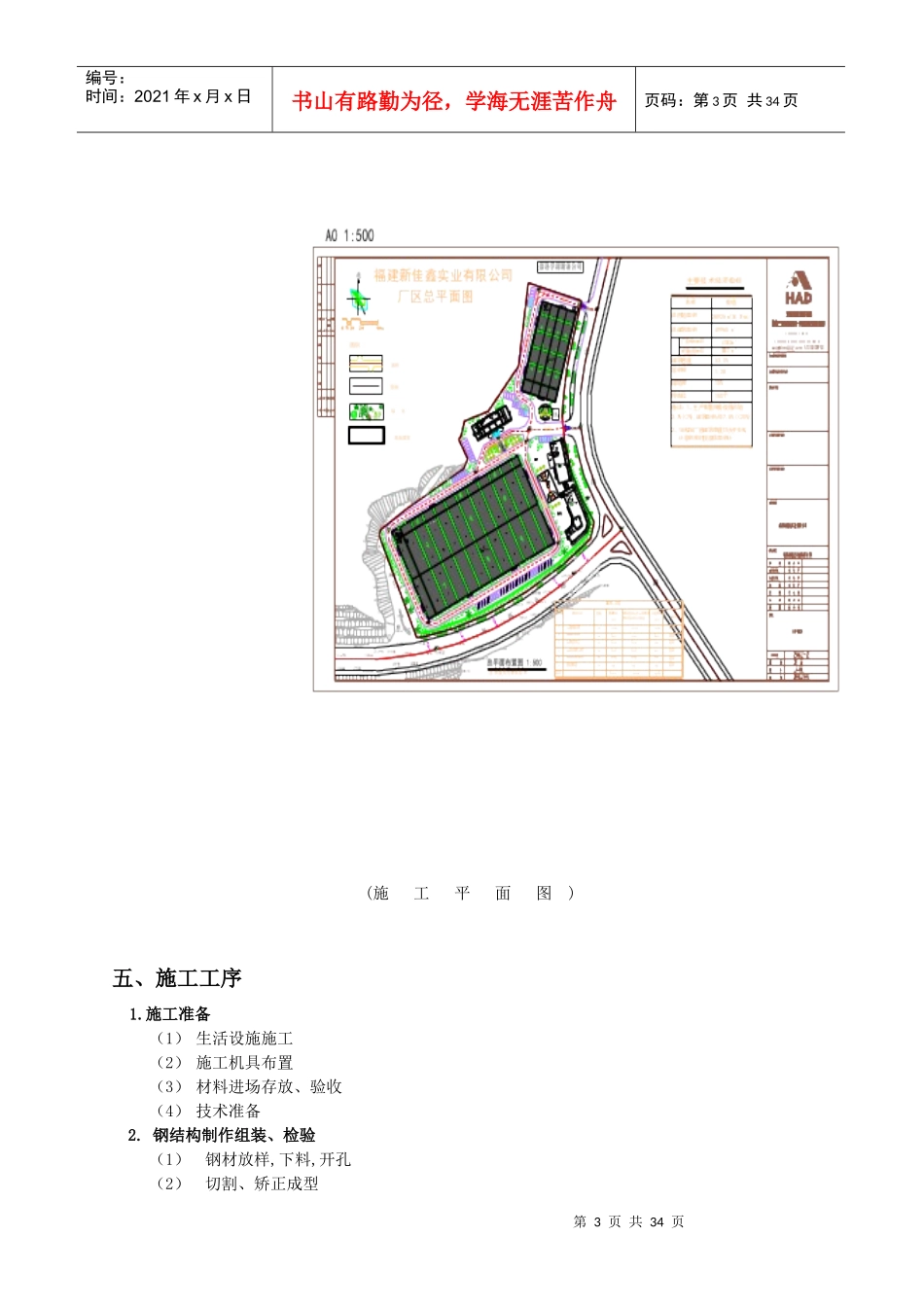

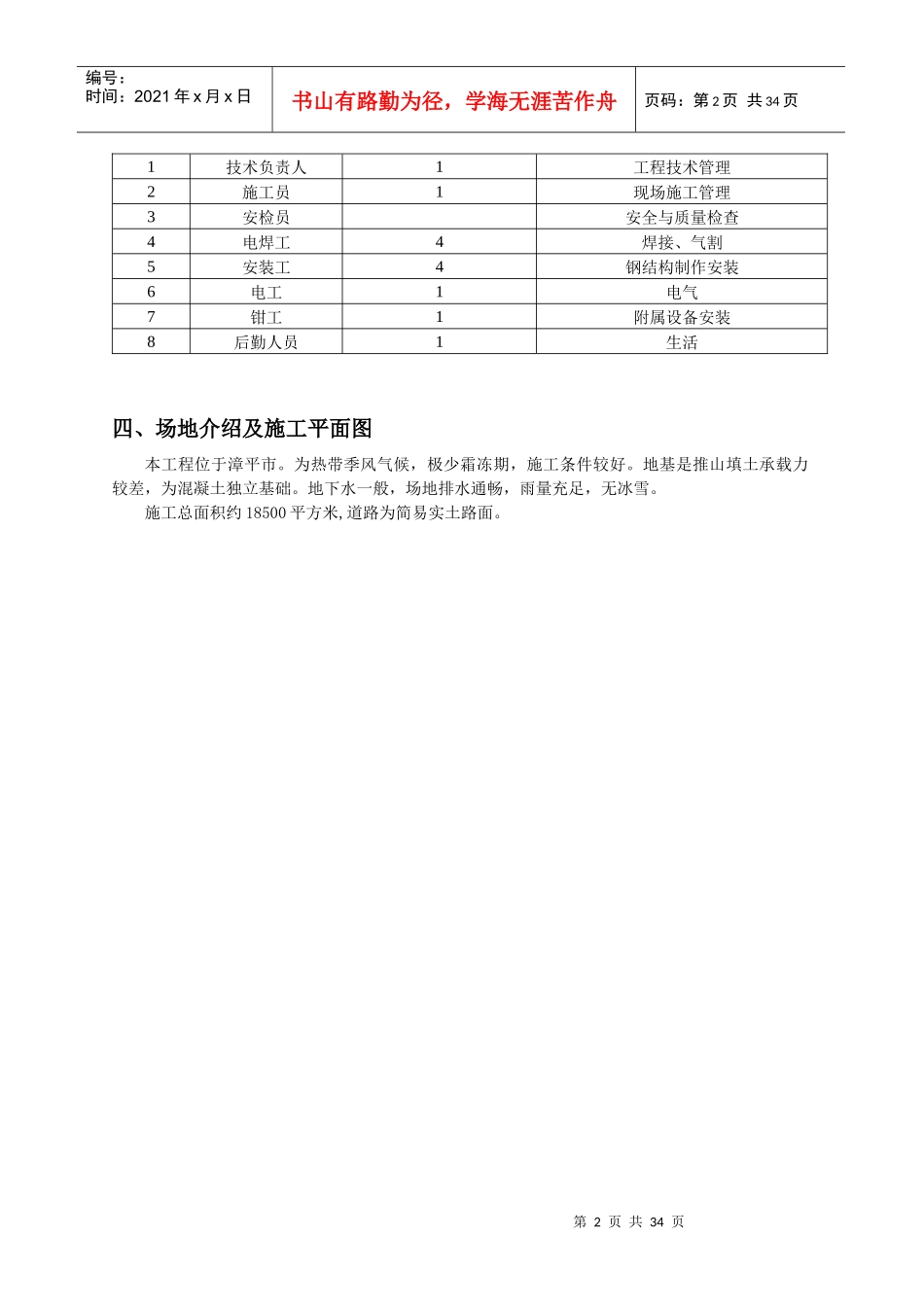

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页单层钢结构厂房施工组织设计一、工程概况1．工程名称：钢结构车间制作安装工程2．工程地点：漳平工业区3．工程简介：本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采用变截钢；均采用高强度螺栓连接；檩条为镀锌C型钢，用普通螺栓连接固定；屋、墙面板为金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。车间长为1#160米，2#88米，宽为1#93米，2#40米，檐高10.6米，人字形屋面，坡度5%；窗采用铝合金推拉窗，门为电动卷帘门门。本工程安全等级为二级，材料多为钢结构加工厂加工。二、施工中执行的技术标准、规程、规范1．设计图纸及设计说明文件2．《钢结构工程施工质量验收规范》（GB50205-2001）3．《建筑钢结构焊接技术规程》（JGJ81-2002）4．《钢结构制作工艺规程》（DBJ08-16-95）5．《结构工程质量检测评定标准》（GB50221-95）6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）7．《建筑工程施工质量验收统一标准》（GB50300-2001）8．《压型金属板设计施工规程》（YBJ216-88）9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）10．《钢结构防火涂料应用技术规程》CECS24：9011．工程合同有关语文件三、施工机具和人员配置1．主要施工机具机具名称型号规格单位数量备注交流电弧焊机台4直流电弧焊机台1手电钻把10角向磨光机把2汽车起重机台1手拉葫芦只2气割设备套22．人员配备序号人员类别最高使用人数备注第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页1技术负责人1工程技术管理2施工员1现场施工管理3安检员安全与质量检查4电焊工4焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1附属设备安装8后勤人员1生活四、场地介绍及施工平面图本工程位于漳平市。为热带季风气候，极少霜冻期，施工条件较好。地基是推山填土承载力较差，为混凝土独立基础。地下水一般，场地排水通畅，雨量充足，无冰雪。施工总面积约18500平方米,道路为简易实土路面。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页(施工平面图)五、施工工序1.施工准备（1）生活设施施工（2）施工机具布置（3）材料进场存放、验收（4）技术准备2.钢结构制作组装、检验（1）钢材放样,下料,开孔（2）切割、矫正成型第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页（3）边缘、端部和摩擦面加工（4）钢结构构件组装、校正、检验（5）各构件第一遍防腐涂刷3.钢结构焊接、检验4.钢结构安装、检验（1）基础检查（2）吊装前准备（3）钢柱吊装校正（4）钢梁吊装校正（5）钢屋架安装校正（6）其他钢构件安装校正、检验5．螺栓连接、检验（1）普通螺栓连接（2）普通螺栓连接、检验6．钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7.防火涂料涂装、检验8.压型金属板安装、检验9.扫尾与验收（1）工程扫尾（2）交接验收（3）拆除施工设施七、施工方案1．流程图（1）钢结构制作工艺流程图施工详图材料检验制作工艺放样、切割零件校正制孔第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页不合格合格不合格合格（2）单层钢结构安装工艺流程图组装检查焊接无损检验外形尺寸检验清理、喷砂、油漆验收报告报告报告报告构件运至中转库构件分类检查配套准备工作检查设备、工具数量及完好情况高强度螺栓及摩擦面检查第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页（3）多层与高层钢结构安装工艺流程图构件检查放线及验线（轴线、标高复核）按吊装顺序运至现场分类堆放钢柱标高处理及分中检查构件中心及标高检查安装钢柱、校正柱脚按设计要求焊接固定柱间梁安装高强度螺栓初拧、终拧（或按设计要求进行焊接）吊车梁、平台及屋面结构安装焊接固定或高强度螺栓初拧、终拧固定钢...
