变速器箱体是机械式传动压路机上的重要零件VIP免费

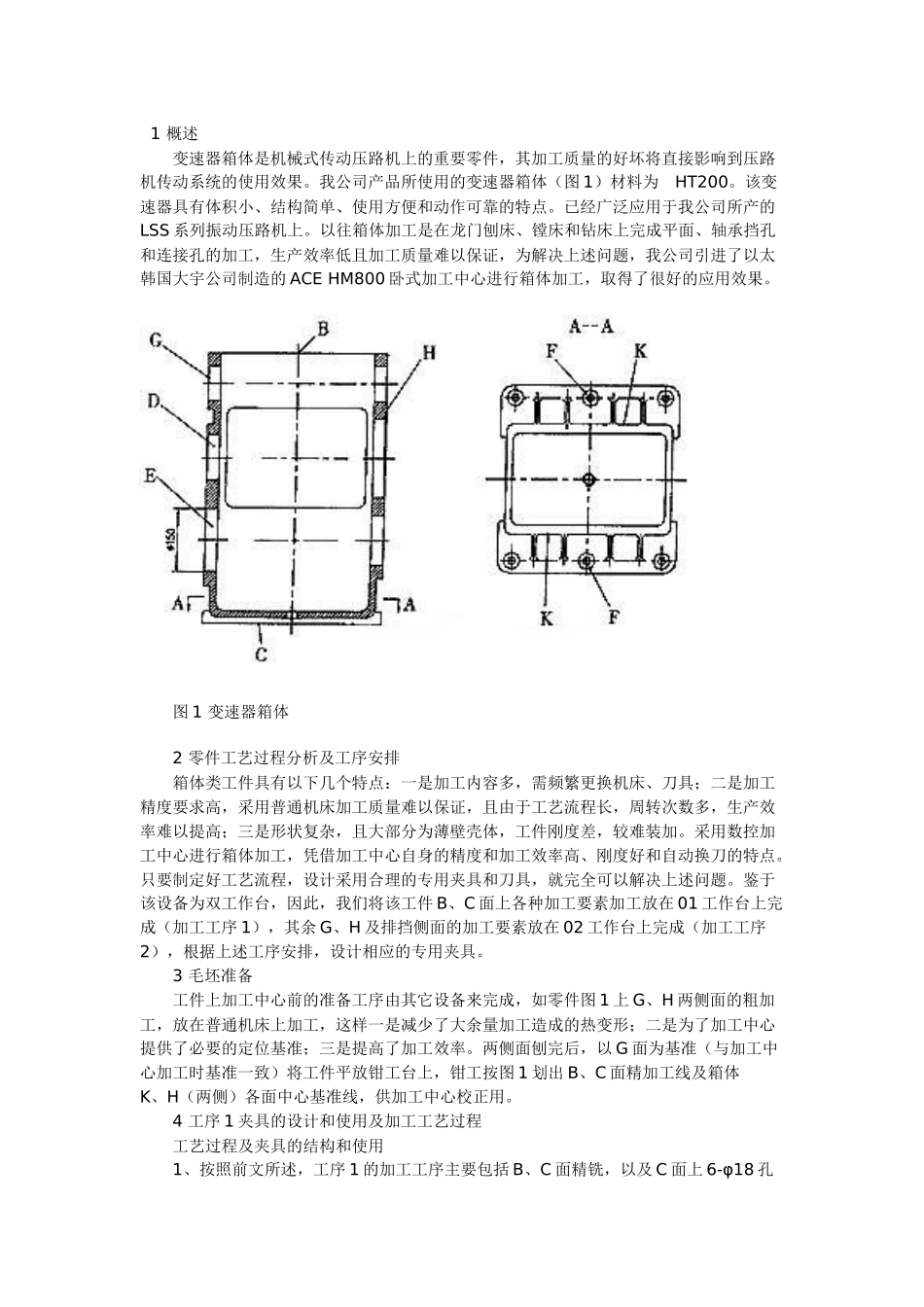

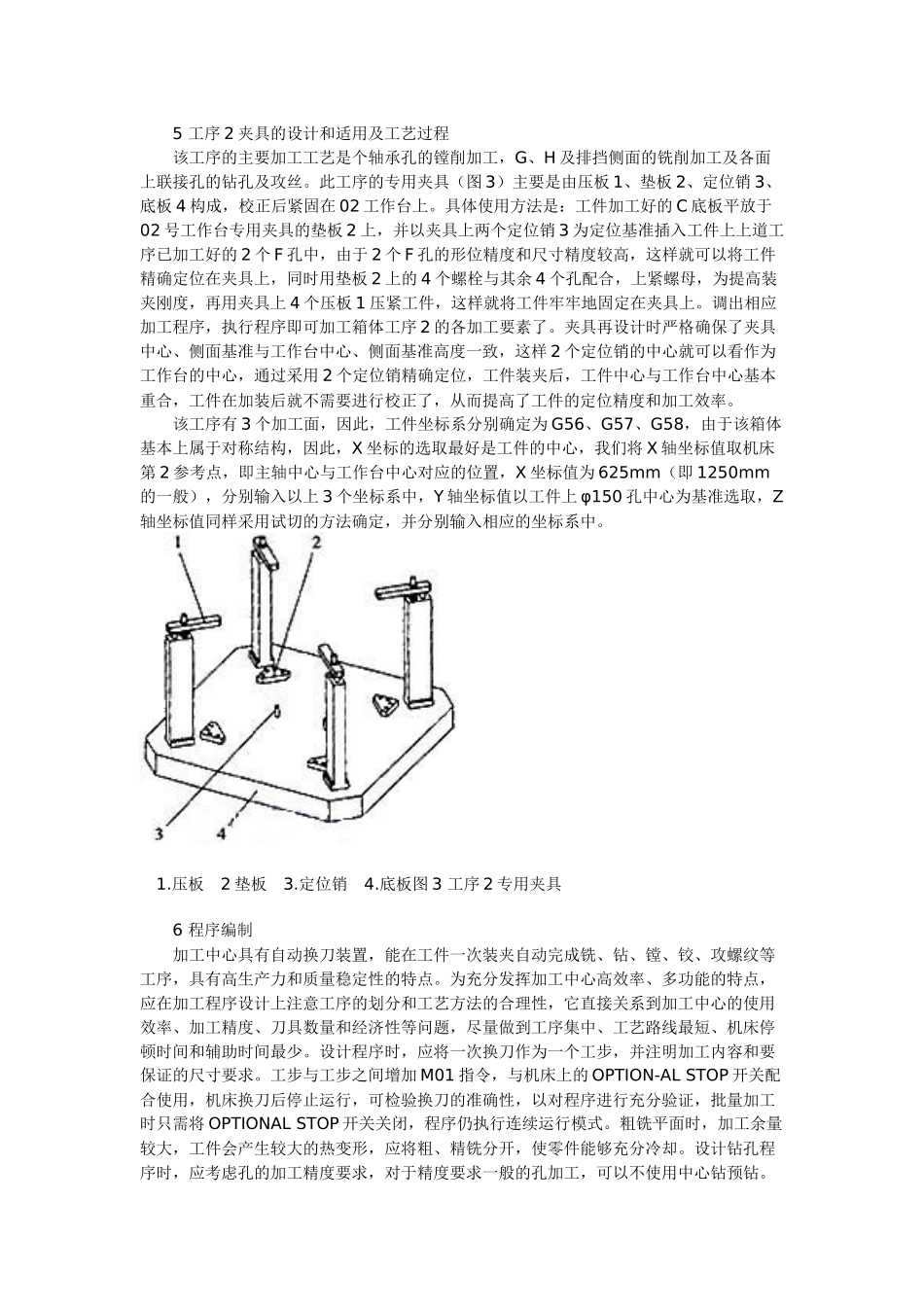

1概述变速器箱体是机械式传动压路机上的重要零件，其加工质量的好坏将直接影响到压路机传动系统的使用效果。我公司产品所使用的变速器箱体（图1）材料为HT200。该变速器具有体积小、结构简单、使用方便和动作可靠的特点。已经广泛应用于我公司所产的LSS系列振动压路机上。以往箱体加工是在龙门刨床、镗床和钻床上完成平面、轴承挡孔和连接孔的加工，生产效率低且加工质量难以保证，为解决上述问题，我公司引进了以太韩国大宇公司制造的ACEHM800卧式加工中心进行箱体加工，取得了很好的应用效果。图1变速器箱体2零件工艺过程分析及工序安排箱体类工件具有以下几个特点：一是加工内容多，需频繁更换机床、刀具；二是加工精度要求高，采用普通机床加工质量难以保证，且由于工艺流程长，周转次数多，生产效率难以提高；三是形状复杂，且大部分为薄壁壳体，工件刚度差，较难装加。采用数控加工中心进行箱体加工，凭借加工中心自身的精度和加工效率高、刚度好和自动换刀的特点。只要制定好工艺流程，设计采用合理的专用夹具和刀具，就完全可以解决上述问题。鉴于该设备为双工作台，因此，我们将该工件B、C面上各种加工要素加工放在01工作台上完成（加工工序1），其余G、H及排挡侧面的加工要素放在02工作台上完成（加工工序2），根据上述工序安排，设计相应的专用夹具。3毛坯准备工件上加工中心前的准备工序由其它设备来完成，如零件图1上G、H两侧面的粗加工，放在普通机床上加工，这样一是减少了大余量加工造成的热变形；二是为了加工中心提供了必要的定位基准；三是提高了加工效率。两侧面刨完后，以G面为基准（与加工中心加工时基准一致）将工件平放钳工台上，钳工按图1划出B、C面精加工线及箱体K、H（两侧）各面中心基准线，供加工中心校正用。4工序1夹具的设计和使用及加工工艺过程工艺过程及夹具的结构和使用1、按照前文所述，工序1的加工工序主要包括B、C面精铣，以及C面上6-φ18孔（F）的钻削。为提高加工质量和效率，针对该工序的加工特点设计了一套专用夹具（图2），该夹具由压板1弹性定位销2、定位销3、弹性定位销4调整螺栓5和底板6组成。使用时，工件D面平放在四个高度可调的定位销3组成的平面上，夹具上有两个弹性定位销2、4与工件上D、E孔配合，即形成一个典型的一面两销定位，定位销2、4设计成弹性的，这是因为工件基准孔为毛基准，其铸造孔径是不规则的，由于定位销具有弹性，即使孔径变化，工件G表面仍然能够靠平在4个定位销组成的平面上，从而使工件能够快速初定位。该夹具为采用孔系组合夹具，可快速拼装和调整，并具有定位精度高，加紧牢固可靠，适合小批量多品种的生产特点。1.压板2.弹性定位销3.定位销4.弹性定位销5.调整螺栓6.底板图2工序1专用夹具工件校正以刀库中的钻头为校正工具，并使主轴以1000r/min的速度旋转，在两侧F面水平基准线起止处钻头微切工件表面进行试切，根据试切点与基准线的相对位置，确定工件左右中心线是否在同一水平上，校正号工件F面两侧水平后，工作台旋转90°位置，采用同样的方法校正工件B、C两面基准线。最后移动Z轴，校正工件H面中心基准线，看划的线是否在中心上，如果不在，松或紧夹具上的调整螺栓5，微调工件位置，直到校正为止。各基准线均校正好后，用压板1将工件压紧。工件坐标找正较正好工件后，需要找正B、C两个加工面的工件坐标系，设定工件C面坐标系位G54，B面坐标系位G55，选择功能开关至手动输入位置（MDI），让工件B面面向主轴，调用钻头刀具，钻头对准箱体上事先划好的X和Y轴方向中心线，然后看NC显示器上机械坐标的X轴和Y轴坐标值，并在工件坐标系G55中输入该X坐标值，然后用1250mm（机床X轴圆点坐标）减去X轴坐标所得的数值输入G54坐标系的X坐标。由于工件水平方向已经校正，因此，两坐标系中的Y坐标值相同，按照显示器线实的坐标值输入两坐标系即可。两坐标系的Z坐标值采用试切的方法确定。5工序2夹具的设计和适用及工艺过程该工序的主要加工工艺是个轴承孔的镗削加工，G、H及排挡侧面的铣削加工及各面上联接孔的钻孔及攻丝。此工序的专用夹具（图3）主要是由压板1、垫板2、定位销3、底板4构成，校正后紧固在02工作...
