厂区管道安装作业指导书VIP免费

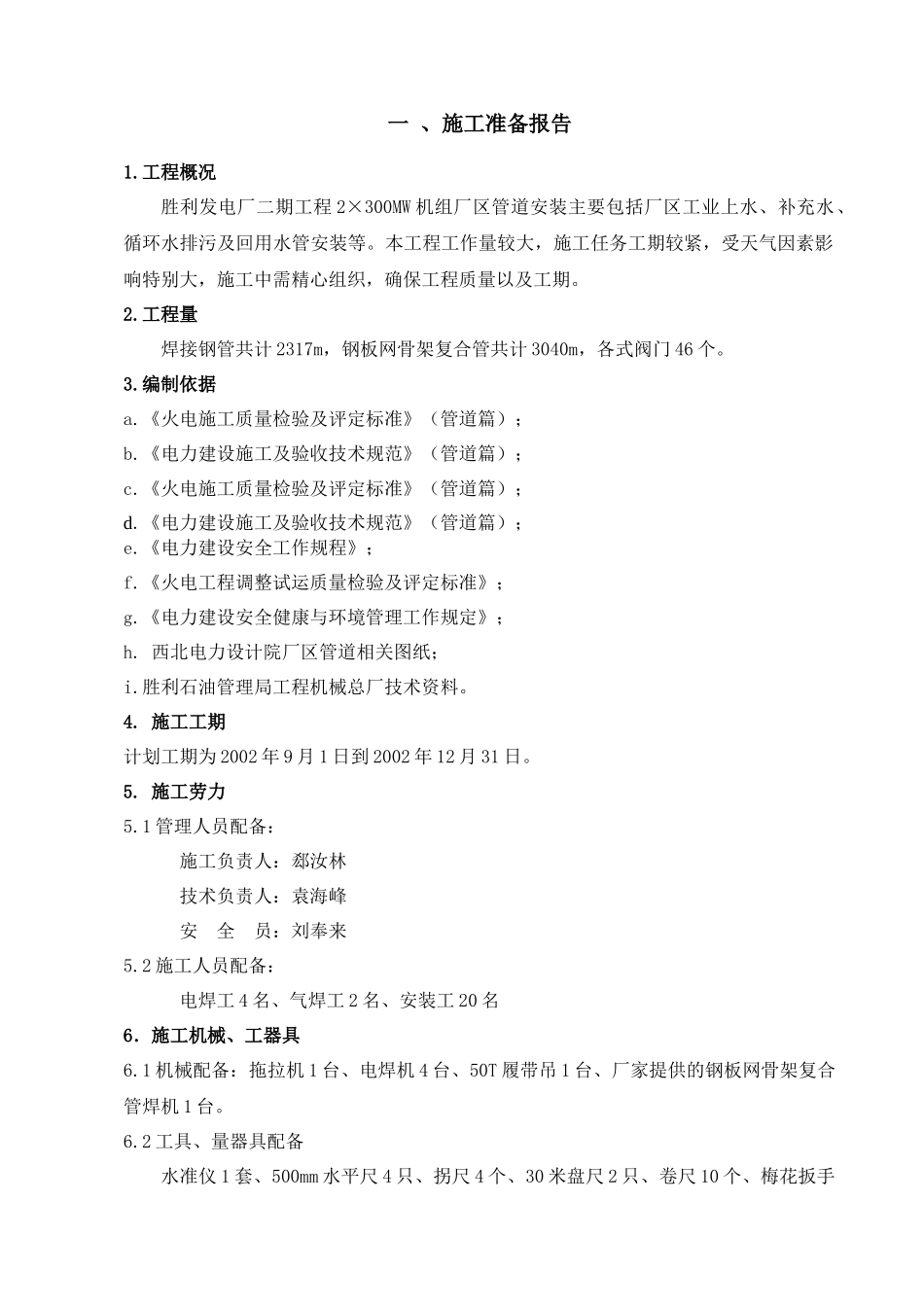

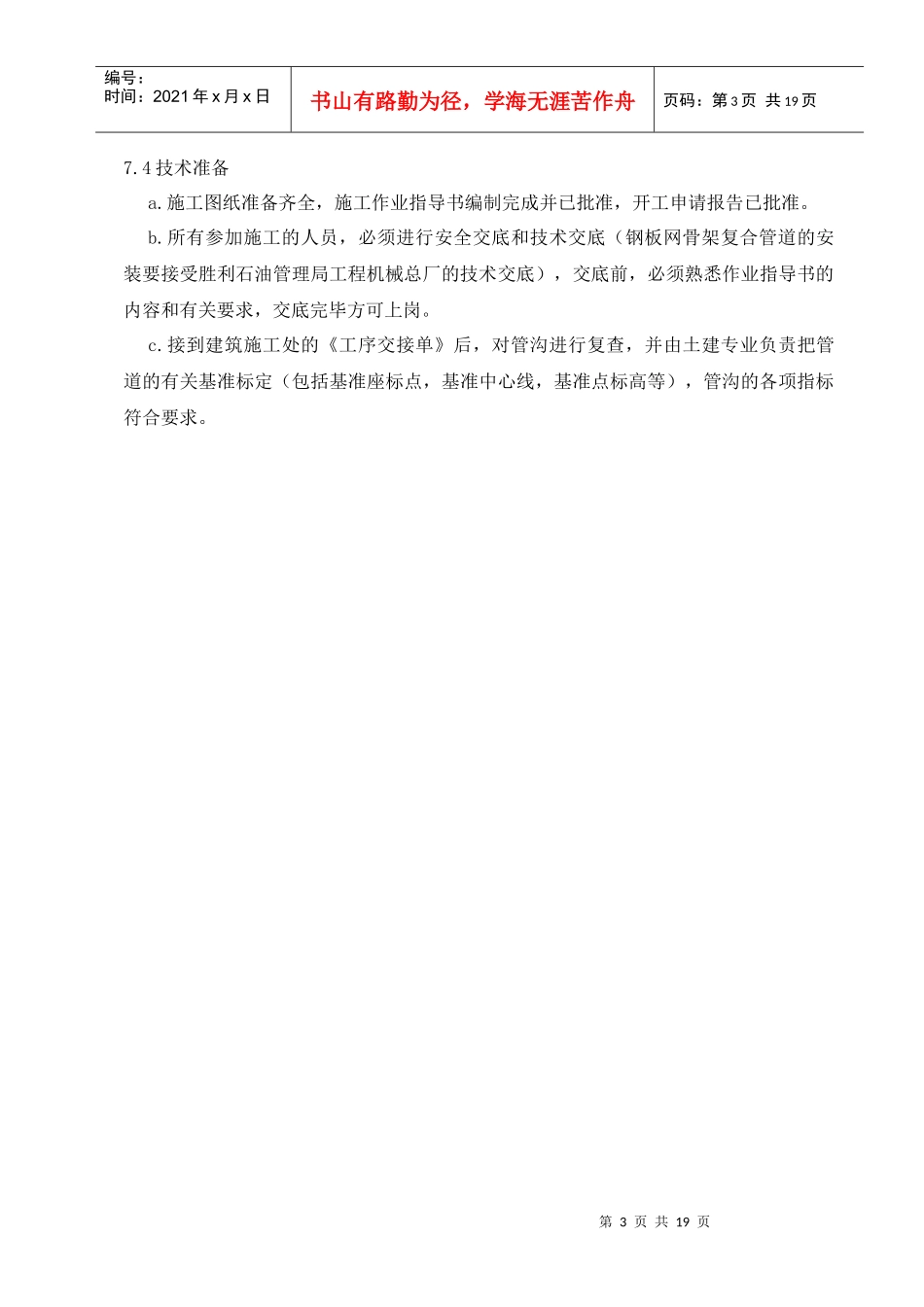

一、施工准备报告1.工程概况胜利发电厂二期工程2×300MW机组厂区管道安装主要包括厂区工业上水、补充水、循环水排污及回用水管安装等。本工程工作量较大，施工任务工期较紧，受天气因素影响特别大，施工中需精心组织，确保工程质量以及工期。2.工程量焊接钢管共计2317m，钢板网骨架复合管共计3040m，各式阀门46个。3.编制依据a.《火电施工质量检验及评定标准》（管道篇）；b.《电力建设施工及验收技术规范》（管道篇）；c.《火电施工质量检验及评定标准》（管道篇）；d.《电力建设施工及验收技术规范》（管道篇）；e.《电力建设安全工作规程》；f.《火电工程调整试运质量检验及评定标准》；g.《电力建设安全健康与环境管理工作规定》；h.西北电力设计院厂区管道相关图纸；i.胜利石油管理局工程机械总厂技术资料。4.施工工期计划工期为2002年9月1日到2002年12月31日。5.施工劳力5.1管理人员配备：施工负责人：郄汝林技术负责人：袁海峰安全员：刘奉来5.2施工人员配备：电焊工4名、气焊工2名、安装工20名6．施工机械、工器具6.1机械配备：拖拉机1台、电焊机4台、50T履带吊1台、厂家提供的钢板网骨架复合管焊机1台。6.2工具、量器具配备水准仪1套、500mm水平尺4只、拐尺4个、30米盘尺2只、卷尺10个、梅花扳手第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页10套、开口扳手10个、磨光机8台。6.3消耗性材料以及辅助工具见附录A。7．作业条件7.1管沟管廊准备a.沟槽应有降、排水措施，沟槽不允许挖至管底设计标高以下，如局部超挖则应用相同的土壤填补，并须夯实至接近天然密实度。开挖出的土离地沟边沿不能少于0.5m且挖出土方要尽量放置在管沟的一侧，留出另一侧便于进行管道预制和下管，冬季施工要有防止地基冻胀的措施。b.沟底标高、接头工作坑位置和管基经检查合格；管廊经验收合格。7.2材料准备a.管材：钢制管道：外观检查不得有重皮、裂纹、缩孔、夹渣、粘砂、折迭，管子表面划痕、凹坑等局部缺陷应作检查鉴定，经处理后的壁厚不得小于设计壁厚。合格管材单独存放，妥善保管，不同材质管材不能混放。不合格管材做出醒目标记，另行存放，等候处理。钢板网骨架复合管道：外观检查无裂纹、伤痕，熔接牢固、无鼓泡、烧焦裂纹，色泽较为均匀，无脱层分离等缺陷，内壁光洁。b.管件：钢制管件：外观检查不得有重皮、裂纹。合格管件单独存放，妥善保管。不合格管件做出醒目标记，另行存放，等候处理。钢板网骨架复合管件：外观检查无裂纹、伤痕，熔接牢固、无鼓泡、烧焦裂纹，色泽较为均匀且内壁光洁，电熔焊接头完好且应加保护套。c.阀门：复查出厂合格证，每个阀门必须有正规的出厂合格证，并把合格证单独保管，而且阀杆应当无锈蚀、开闭灵活、指示正确。按照规定对阀门进行严密性试验和解体检查。7.3组合场地准备a.组合场准备就绪，具备管道组合条件。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页7.4技术准备a.施工图纸准备齐全，施工作业指导书编制完成并已批准，开工申请报告已批准。b.所有参加施工的人员，必须进行安全交底和技术交底（钢板网骨架复合管道的安装要接受胜利石油管理局工程机械总厂的技术交底），交底前，必须熟悉作业指导书的内容和有关要求，交底完毕方可上岗。c.接到建筑施工处的《工序交接单》后，对管沟进行复查，并由土建专业负责把管道的有关基准标定（包括基准座标点，基准中心线，基准点标高等），管沟的各项指标符合要求。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页二、方案设计与施工工序流程图第5页共19页第4页共19页施工技术手册编制管道防腐管道组合工序二布管安装管沟管架验收管道安装工序三管道验收，工序交接（交付土建或保温）工序四技术交底材料准备组合场准备机械准备劳动力准备施工准备工序一管沟管廊准备完工编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页三、施工...
